Branchement thermostat pour filtre

Message  maricha38 le Jeu 24 Nov 2011 - 12:47

Bonjour à tous, pour ce premier hiver je vais faire un hivernage actif. Le pisciniste local m'a conseillé un thermostat d'ambiance qui met le filtre en marche si la température devient trop basse. Quelqu'un connait-il ce systeme? si c'est fiable ou non . Et enfin je n'ais pas compris comment le brancher car la notice n'est pas trés claire. Si quelqu'un peut m'aider, en vous remerciant par avance. Gérard pour Maricha38


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Jeu 24 Nov 2011 - 12:58



J'utilise un thermostat de fabrication maison mais identique au tien en fonctionnement, ça fonctionne très bien.

Pour le branchement le C et le 1 doivent être les bonnes bornes à raccorder en parallèle sur ton contact d'horloge.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement thermostat pour filtre

Message  maricha38 le Jeu 24 Nov 2011 - 17:35

Bonsoir à tous, et Merci de ta réponse rapide Paulo. Faut- il laisser branché l'horloge de wat? Et comment faire le branchement? connecter la phase sur le thermostat en C et ressortir par la cosse 1? Et le neutre direct sans passer par le thermostat? Pourrait-tu me faire un petit schéma? En te remerciant par avance , Gérard pour Maricha38


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Jeu 24 Nov 2011 - 18:39

Fais un photo de ton tableau électrique ouvert (pour voir les branchements de l'horloge) et je te ferais du réel.

La phase et le neutre ne vont pas dans ton thermostat, c'est un contact sec. lol!

A +
Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

RE

Message  maricha38 le Jeu 24 Nov 2011 - 19:27

Paulo-77 a écrit:Fais un photo de ton tableau électrique ouvert (pour voir les branchements de l'horloge) et je te ferais du réel.
La phase et le neutre ne vont pas dans ton thermostat, c'est un contact sec. lol!

Paulo
A + Merci Paulo je fais ça et t'envoie! à +


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Branchement thermostat pour filtre

Message  maricha38 le Ven 25 Nov 2011 - 17:40

Bonsoir à tous, Paulo je te joints photo du tableau, si tu peux m'indiquer comment brancher le filtre et le thermostat afin que la pompe se mette en marche à une certaine t°, en te remerciant, Gérard pour Maricha 38... Esce que cet appareil te parait fiable? d'aprés les photos déjà envoyées? Merci


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

re

Message  maricha38 le Ven 25 Nov 2011 - 18:19

Bonsoir, une autre plus nette...


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Ven 25 Nov 2011 - 18:54



Je te fais cela rapidement.

La première était un peu flou lol!

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Ven 25 Nov 2011 - 20:10

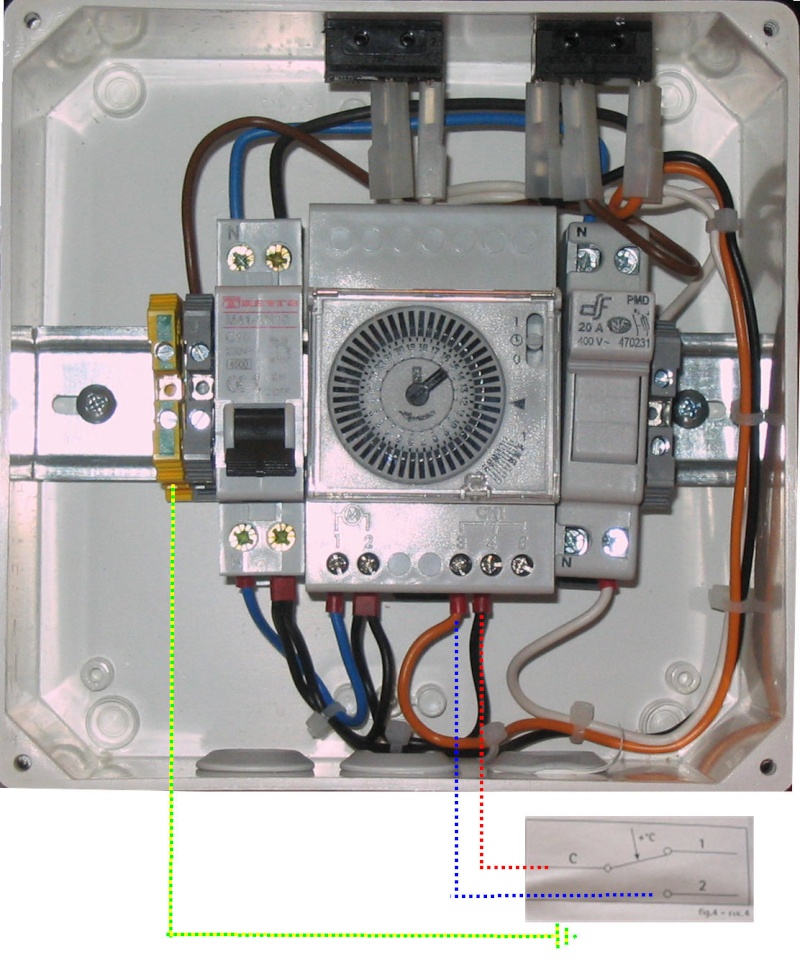

Tu raccorde comme ça
Borne C sur borne 4 de l'horloge
Borne 2 sur borne 3 de l'horloge

Et bien sûr raccorder la terre.



Il faudra bien sûr que le commutateur en haut du boitier à droite soit en position horloge
comme sur ta photo car en position 0 le hors gel sera également inactif.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: branchement thermostat sur filtre

Message  maricha38 le Ven 25 Nov 2011 - 20:22

Bonsoir à tous, et Merci de ta réponse rapide Paulo, je vais faire ça demain... Donc c'est quand même l'horloge qui commande les horaires de filtration après l'ordre du thermostat si la t° est trop basse? Si la t° est + haute que le réglage du thermostat, le filtre ne fonctionne pas? c'est çà? Merci de confirmer... à + gérard pour maricha38


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Ven 25 Nov 2011 - 20:49

maricha38 a écrit: Donc c'est quand même l'horloge qui commande les horaires de filtration après l'ordre du thermostat si la t° est trop basse?

Oui c'est ça ça fait comme si le thermostat était incorporé à l'horloge.

maricha38 a écrit: Si la t° est + haute que le réglage du thermostat, le filtre ne fonctionne pas?

Dans ce cas la pompe ne fonctionnera que sur les horaires programmés.

maricha38 a écrit: Esce que cet appareil te parait fiable? d'aprés les photos déjà envoyées?

A l'intérieur c'est un bi-lame donc tant qu'il n'est pas abîmé par la rouille c'est indestructible.

Paulo







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: branchement thermostat sur filtre

Message  maricha38 le Sam 26 Nov 2011 - 16:59

Bonsoir à tous, Merci Paulo, c'est plus simple avec ton dessin sur photo.. tu ne m'as pas dis si tu connais cet appareil-la et si fiable? A bientôt après installation... Gérard pour Maricha38


Céline9 minifosse 160 cm,Filtre sur sable, pompe F75 dans sous-sol maison-escalier Roman 272blanc avec escalight et buse balnéo, bonde de fond, Isoplan, liner ivoire, spot 300w
avatar
maricha38
Baigneur amateur
Baigneur amateur

Nombre de messages : 184
Age : 64
Localisation : 38
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Sam 26 Nov 2011 - 17:27



Et ma dernière phrase je l'ai écrite en javanais Mdr Mdr Mdr

Moi j'utilise celui là:

http://www.conrad.fr/thermostat_climatisation_35_a_35_c_p_52080_59631_836631_209835

Tu ne lui trouve pas un air de ressemblance hormis la couleur, si c'est pas son frère c'est son cousin, la notice là:

http://www1.produktinfo.conrad.com/datenblaetter/600000-624999/621870-an-03-ml-Thermostat_Kapillar_de_en_fr_nl.pdf

C'est obligé d’être fiable puisqu'il n'y a pas d'électronique.

Au pire il tombe en panne tu le remplace pour 20 €, la seul chose qui est fragile c'est le tube capillaire, à ne pas tordre de trop.

lol! Mdr lol! Mdr lol! Mdr

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Thermostat

Message  timagene le Mar 29 Nov 2011 - 11:26

Bonjour Paulo,

je viens de regarder le thermostat que tu proposes ( je pense acheter le même) et tu indiques que la capillaire est fragile. Crois-tu que je puisse le passer par un joint de porte. Mon coffert Wat est dans la maison. Ou dois-je le mettre dans mon local technique et passer plutôt les fils électriques par le joint de porte (pour rejoindre mon coffert wat).
Ce thermostat peut-il être installer dans mon local enterré ?

Merci de ton aide.


afro
Que la force soit avec nous !

timagene
Bébé nageur
Bébé nageur

Nombre de messages : 47
Localisation : limons (63)
Date d'inscription : 03/07/2011

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Mar 29 Nov 2011 - 14:02



Si tu prend le même que moi (à installer dans un boitier perso) le tube capillaire fait 1.50 m tu peu facilement l'installer à l'intérieur avec la sonde dehors, pour sa fragilité peu importe le modèle comme c'est un tube avec un fluide calo-porteur à l’intérieur il faut éviter de le tordre avec un angle trop serré, éviter de l'écraser, éviter de le tordre à plusieurs reprises, le former sur un stylo est la meilleur solution et ça va très bien.

Si tu le passe dans une porte en bois tu fait un petit V à la lime et un point de colle pour qu'il ne bouge plus.

Si tu prend le même modèle que Marcha il semble que la sonde soit très courte (sur les photos)

En fin de compte il faut que la sonde soit dans des conditions le plus proche possible de celle la plus défavorable de ton installation (la plus froide) moi j'ai mis la sonde sous mes plages bois car c'est là ou mes tuyaux auront le plus froid.

Le raccordement sera bien sûr identique à celui de Maricha, raccordé uniquement sur l'horloge de filtration.

Le placer dans ton local enterré n'a de l’intérêt que si ton horloge y est sinon il suffit de le mettre dans un boitier étanche comme j'ai fait sur le mien mais en posant des presses-étoupe car le mien n'en possède pas et n'est que IP 43.



Le thermostat que j'ai en haut c'est un modèle pour ventilation que j'ai modifié et qui met en route mes cordons chauffants.

Celui de Maricha est IP 44 donc protégé contre les projection d'eau autorisé dans un local technique sauf si il est placé à moins de 3.5 m de l'eau de la piscine.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  timagene le Mar 29 Nov 2011 - 14:17

Merci Paulo,

je viens de commander le même que toi. LE sopucis c'est que j'ai une poret en PVC et je ne souhaite pas percer mon mur. C'est pourquoi j'avais pensé poser le thermostat dans mon local (avec la sonde à l'extérieure) et passer les fils électriques soit par le joint de porte (juste pour cet hiver) soit, au printemps, par une gaine électrique déjà existante.
SI je le place dans un boitier "étanche" tu me confirmes que je peux le mettre dans mon local.

Le schéma propoposé pour Maricha sera applicable : il n'y aura que ces 3 fils à brancher (pas d'alimantation).

L'électricité "générale" OK mais dès qu'il s'agit d'asservissement... c'est plus compliqué.
Merci Merci prosterne Grand maitre es électricité.


afro
Que la force soit avec nous !

timagene
Bébé nageur
Bébé nageur

Nombre de messages : 47
Localisation : limons (63)
Date d'inscription : 03/07/2011

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  timagene le Mar 29 Nov 2011 - 14:20

je tape trop vite mes messages et une fois postés je m'aperçois que je fais pleins de fautes de frappe et d'orthographe !!!

Désolé


afro
Que la force soit avec nous !

timagene
Bébé nageur
Bébé nageur

Nombre de messages : 47
Localisation : limons (63)
Date d'inscription : 03/07/2011

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Mar 29 Nov 2011 - 14:42

timagene a écrit:
je viens de commander le même que toi. LE sopucis c'est que j'ai une poret en PVC et je ne souhaite pas percer mon mur. C'est pourquoi j'avais pensé poser le thermostat dans mon local (avec la sonde à l'extérieure) et passer les fils électriques soit par le joint de porte (juste pour cet hiver) soit, au printemps, par une gaine électrique déjà existante.
SI je le place dans un boitier "étanche" tu me confirmes que je peux le mettre dans mon local.

Le schéma propoposé pour Maricha sera applicable : il n'y aura que ces 3 fils à brancher (pas d'alimantation).

Pour être sur que ton boitier est étanche tu prend un IP 55 ou plus et tu met le thermostat complet dans le boitier sans faire de trou pour la molette de réglage comme ça t'est tranquille.

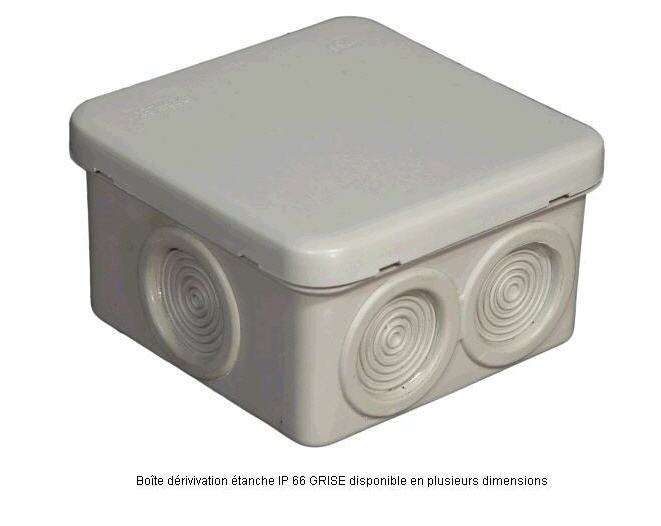

Une boite de dérivation comme ça va très bien:



Tu prend celle qui a l'indice IP le plus élevé (c'est gravé dessous)

Le branchement que j'ai mis reste d'usage, seul les N° à l’intérieur du thermostat peuvent varier.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  timagene le Mar 29 Nov 2011 - 15:06

Merci Paulo,

par expérience (mais tuyaux sont enterrés et mon système pompe-filtre est dans mon local enterré lui aussi) à quelle température doit -on régler le thermostat? Je pense que je vais positionner la sonde à l'extérieure du local côté nord.
Meci pour ton avis.


afro
Que la force soit avec nous !

timagene
Bébé nageur
Bébé nageur

Nombre de messages : 47
Localisation : limons (63)
Date d'inscription : 03/07/2011

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Mar 29 Nov 2011 - 15:35

Ton tableau avec l'horloge est dans la maison ou dans le local pompe Question Question

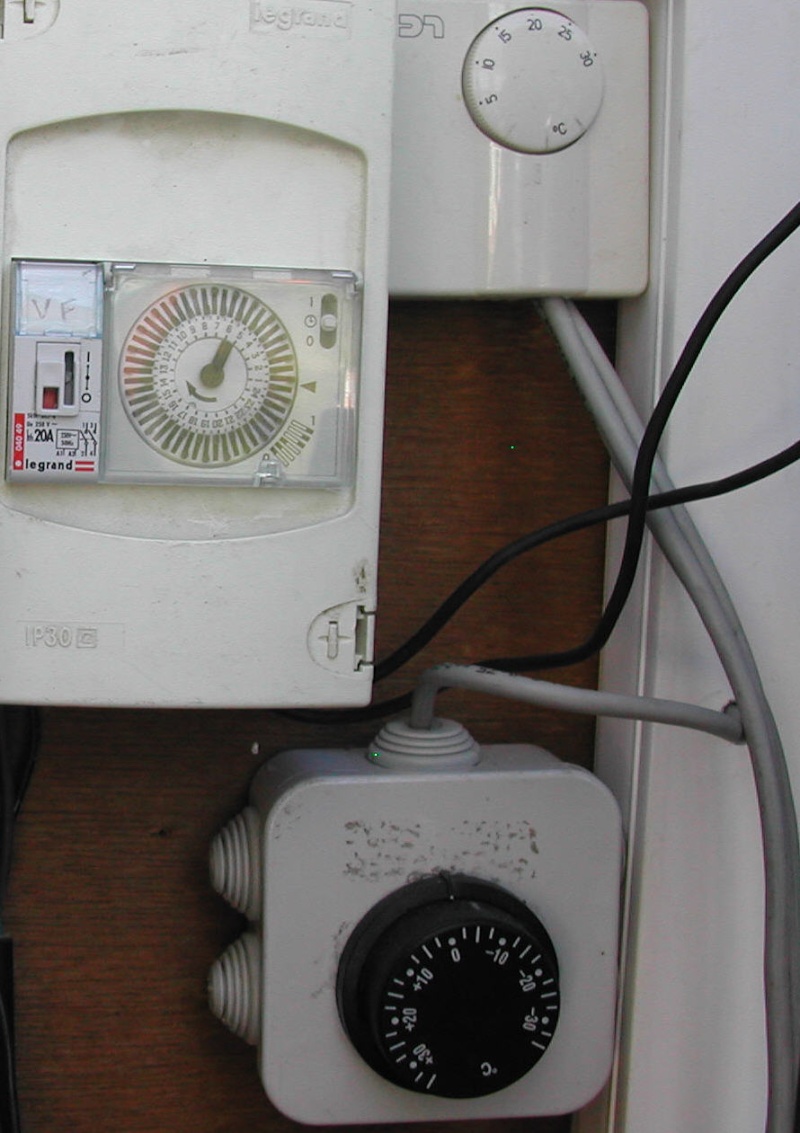

Je règle mon thermostat à -3° +/- comme tu peu le voir sur la photo mais j'ai des cordons chauffants dans le local technique et sur une partie de mes tuyaux qui sont aériens.

Trois hiver sans problème dont un à -25 pendent plusieurs jours.

Pour assuré j'ai plusieurs thermomètres (température extérieur, celle dans mon local et celle de la température de l'eau) et j'ai des voyants de signalisation visible de la maison pour savoir si ma pompe et/ou mes cordons chauffants fonctionnent et qui ou quoi donne l'ordre.

Paulo







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  timagene le Mar 29 Nov 2011 - 15:39

Mon tableau avec horloge est dans la maison mais je n'ai aucune ouverture (hormis la porte) à proximité. C'est pour cela qu'il me semble plus prudent de faire passer un fil électrique plutôt qu'un capillaire de sonde par une gaine qui va au local.


afro
Que la force soit avec nous !

timagene
Bébé nageur
Bébé nageur

Nombre de messages : 47
Localisation : limons (63)
Date d'inscription : 03/07/2011

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  timagene le Lun 5 Déc 2011 - 9:22

Bonjour Paulo,

j'ai recu samedi mon thermostat (le même que le tien) mais ces "imbéciles" Evil or Very Mad ont oublié de mettre le cadran avec les graduations. C'est donc beucoup plus difficile pour le réglage Laughing Laughing . Je vais donc renvoyer l'ensemble et attendre une nouvelle livraison.

PS : pour ne pas être totalement négatif, j'ai déjà acheter plusieurs produits chez ce fournisseur et c'est la première fois que j'ai un problème !!


afro
Que la force soit avec nous !

timagene
Bébé nageur
Bébé nageur

Nombre de messages : 47
Localisation : limons (63)
Date d'inscription : 03/07/2011

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Paulo-77 le Lun 5 Déc 2011 - 10:46


timagene a écrit:Bonjour Paulo,

j'ai recu samedi mon thermostat (le même que le tien) mais ces "imbéciles" Evil or Very Mad ont oublié de mettre le cadran avec les graduations. C'est donc beucoup plus difficile pour le réglage Laughing Laughing . Je vais donc renvoyer l'ensemble et attendre une nouvelle livraison.

PS : pour ne pas être totalement négatif, j'ai déjà acheter plusieurs produits chez ce fournisseur et c'est la première fois que j'ai un problème !!

Le mien c'est gravé sur la molette de réglage

J’achète sur Conrad beaucoup de chose (une vingtaine de commande) sans avoir de problème et les deux fois où j'ai eu besoin du SAV il ne discute pas il échange contre du neuf.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement thermostat pour filtre

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
