POMPE ET AMPOULES NE DEMARRENT PAS

Message  cavatorta27 le Lun 9 Juil 2012 - 20:56

Bonjour à tous,

Voilà j'ai une Céline 8 inversée et un système de filtration filwat. J'ai fini le montage (restent que les margelles).

J'ai fini de brancher le tableau électrique, et là je teste avec un tournevis d'électricien s'il y a du courant qui part du tableau, et oui il part du tableau.
Je teste ensuite voir s'il arrive bien à la pompe et à l'ampoule, et oui il y arrive (le tournevis s'allume). Mais lorsque j'allume le tout (disjoncteur sur "on" et je mets le minuteur sur I au lieu de O), rien ne démarre.

Alors je me suis dis peut-être que la pompe et l'ampoule ne fonctionnent pas parcequ'ils sont endommagés... Alors je tente de brancher une prise de courant directement sur la pompe (sans le disjoncteur) pour voir si elle fonctionne. Pareil sur l'ampoule. Et là ça démarre!! Bizarre non ?
Alors je me dis que je dois faire une mauvaise manip au niveau du tableau mais ce que je ne comprends pas, c'est que même en passant par le tableau, lorsque j'allume les disjoncteurs je prends mon tournevis et touche la vis de branchement de la pompe et il y a bien du courant qui arrive. Mais elle ne démarre pas. Voilà je ne sais pas si c'est clair cette histoire mais je sollicite votre aide sur ce coup là Smile

Merci d'avance
Tomy

cavatorta27

Nombre de messages : 7
Localisation : magny en vexin
Date d'inscription : 08/07/2012

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  Paulo-77 le Lun 9 Juil 2012 - 22:54



Tu utilise un pique-phase ce qui fait que tu ne vois que la phase et si il manque le neutre ça ne fonctionne pas et pourtant ton testeur s’allume c'est surement ton cas.

Ton testeur doit surement s’allumer sur les deux fils de la pompe ou du transfo.

Tu pourrais poster une photo de ton tableau ouvert pour voir le câblage.

Je t'expliquerais au besoin comment fabriquer un testeur fiable en 2 minutes.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  cavatorta27 le Mar 10 Juil 2012 - 18:10

Bonjour,

Merci Paulo pour cette réponse rapide.
En effet mon tournevis doit être un pique phase, donc j'imagine que ça veut dire qu'il est possible que le courant n'arrive pas malgré tout.

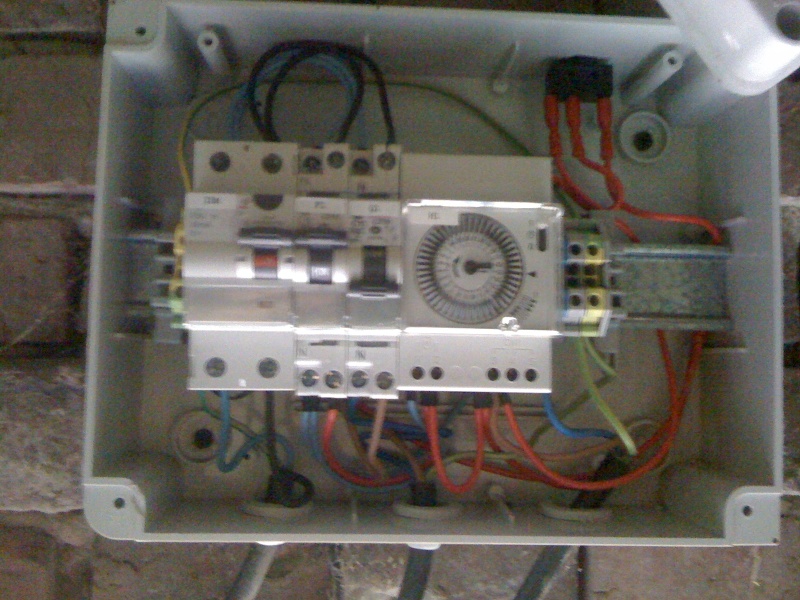

Du coup si le problème vient du tableau voici la photo de mon cablage (désolé pour la qualité) :



Pour les 3 gros câbles j'ai de gauche à droite : l'alimentation, puis la pompe filwat, puis l'ampoule.

Voili voilou
Merci d'avance et bonne soirée
Tomy

cavatorta27

Nombre de messages : 7
Localisation : magny en vexin
Date d'inscription : 08/07/2012

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  Paulo-77 le Mar 10 Juil 2012 - 18:32



Tu peu me refaire une photo de la partie encadrée en légère contre-plongée pas flou si possible pour voir les branchements:



Tu est sûr que le câble complètement à droite est ton tranfo d'éclairage car il semble branché sur l'horloge Question Question

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  cavatorta27 le Mar 10 Juil 2012 - 19:23

Bonsoir,

En fait je ne suis pas à la maison, c'est une photo que j'avais sur moi. Je prends une vue en contre plongée et la photo du plan que j'ai suivi ce WE et je te l'envoi dans la foulée.
Merci Paulo A bientôt
Tomy

cavatorta27

Nombre de messages : 7
Localisation : magny en vexin
Date d'inscription : 08/07/2012

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  cavatorta27 le Sam 14 Juil 2012 - 8:40

Bonjour Paulo!

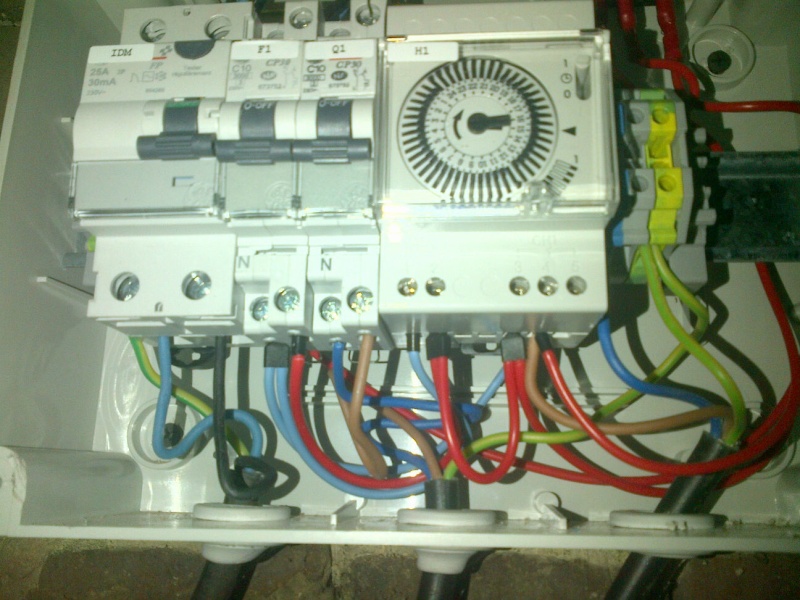

Voici la photo du tableau avec la vue de dessous inclinée :



Et en effet de gauche à droite j'ai l'alime puis la lampe puis la pompe à droite.

Voilou, Merci d'avance pour ton aide SOS

Tomy Cool

cavatorta27

Nombre de messages : 7
Localisation : magny en vexin
Date d'inscription : 08/07/2012

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  Paulo-77 le Sam 14 Juil 2012 - 10:23



Tu fait cette modification de câblage mais avant tu me dis ou va le fil rouge que j'ai repéré après être passé sous les disjoncteurs.

Si Q1 et bien l'éclairage c'est bon pour le transformateur du spot.



Paulo

PS: tu à oublier le plan Wat Exclamation




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  cavatorta27 le Dim 15 Juil 2012 - 8:52

hello

Après une journée complète d'investigation le problème est enfin résolu! Voilà ce qu'il s'est passé :
Au moment du remblaiement, le terrassier a endommagé mon câble d'alimentation vers le tableau.

Du coup je voyais mon pique phase s'allumer au niveau du tableau et au niveau de la pompe et du spot, mais en vérifiant avec un multimètre j'ai vu qu'il n'y avait que 3 ou 4 volts au niveau du tableau contre 220 au départ de l'alimentation. J'ai donc dû déterrer mon cable et en remettre un neuf, et j'ai bien du 220V qui arrive au tableau, et tout fonctionne.... Voilà le dénouement.

Merci Paulo pour ton aide, et bonne baignade à tous plongeon (en espérant que le soleil repointe le bout de son nez sur la région parisienne)

Bye
Tomy


cavatorta27

Nombre de messages : 7
Localisation : magny en vexin
Date d'inscription : 08/07/2012

Revenir en haut Aller en bas

Re: POMPE ET AMPOULES NE DEMARRENT PAS

Message  Paulo-77 le Dim 15 Juil 2012 - 9:02



cavatorta27 a écrit: Au moment du remblaiement, le terrassier a endommagé mon câble d'alimentation vers le tableau.

C'est vraiment pas de chance. No No

Il reste quand même que le fil marron n'est pas à sa place, ton interrupteur n'aura pas ses fonctions, donc à voir.
