Message  secogate le Ven 18 Jan 2013 - 19:23

Bonjour à tous,

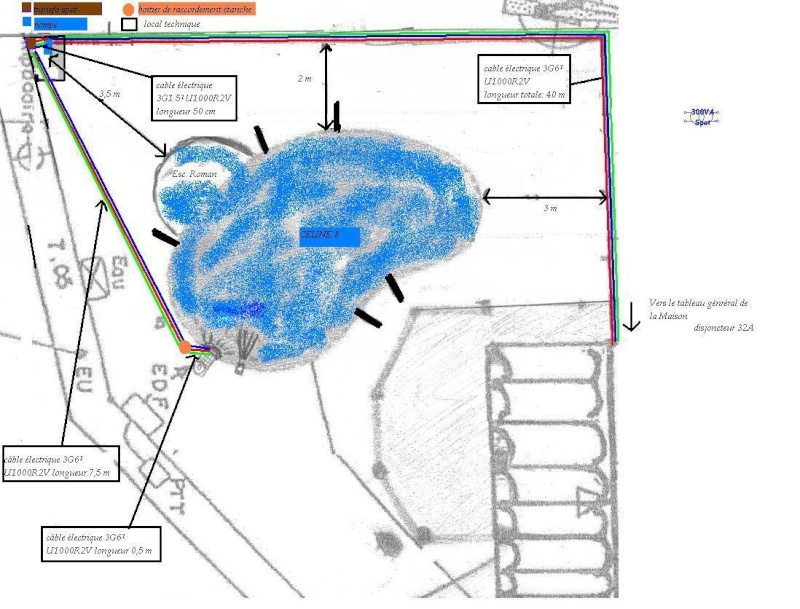

Bon alors après avoir lu pas mal de posts sur le forum, j'ai essayé de faire ce plan pour commencer à valider la façon dont je vais pouvoir faire l'alimentation électrique de la pompe et du transfo du spot 300 watts (pas à LED).
Puis-je faire certaines optimisations ? les sections indiquées et les distances vous paraissent-elles ok ?
Alimentation Electrique du LT: Pompe & Spot Localt12
Merci de vos conseils,


CELINE 8 , Escalier Roman, Fond incurvé
BLOG : http://secogatepiscineceline8.wordpress.com/
Alimentation Electrique du LT: Pompe & Spot Implan10 Spider Cochon, Spider Cochon,
Il peut marcher au plafond.
Est-ce qu'il peut faire une toile ?
Bien sûr que non, c'est un cochon.
Prends garde ! Spider Cochon est là
secogate
secogate
Bébé nageur
Bébé nageur

Nombre de messages : 43
Localisation : Lunel
Date d'inscription : 26/12/2012

Revenir en haut Aller en bas

Alimentation Electrique du LT: Pompe & Spot Empty Re: Alimentation Electrique du LT: Pompe & Spot

Message  Paulo-17 le Dim 20 Jan 2013 - 14:04

Alimentation Electrique du LT: Pompe & Spot 3321-bonjour-francais-103

Tout ça semble correct, le 6² derrière un 32 A c'est bon sans oublier un différentiel 30 mA dans ton tableau du locale piscine.

Le morceau de câble souple 2 X 6² qui va du boitier étanche (non fourni) jusqu'au spot est fourni par Wat.

Alimentation Electrique du LT: Pompe & Spot 091026114230211244722717 Paulo


Alimentation Electrique du LT: Pompe & Spot 091026114230211244722717
Alimentation Electrique du LT: Pompe & Spot 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Alimentation Electrique du LT: Pompe & Spot 1510170828542112413669715

Alimentation Electrique du LT: Pompe & Spot 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13802
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Alimentation Electrique du LT: Pompe & Spot Empty Re: Alimentation Electrique du LT: Pompe & Spot

Message  secogate le Dim 20 Jan 2013 - 15:36

Bonjour² ^^,
Oki sioupair ! Par contre j'ai pu voir qu'il y avait des modèles de type A ou de type AC, en effectuant une petite recherche, j'ai trouvé ça :
"Le différentiel type A doit protéger le circuit machine à laver ainsi que le circuit plaque de cuisson. Ce différentiel spécifique détecte les fuites de courant alternatif ET continu (susceptibles d'être générés par les appareils cités). Le différent de type AC détecte les fuites de courant alternatif seulement."
Vu qu'il n'y a que des appareils en alternatif dans le local , je prends un interrupteur diff. 32 A , 30 ma de type AC ?

Merci,
NB: Bon je retourne sur mon post d'origine pour la validation du schema des drains Smile , @ de suite.


CELINE 8 , Escalier Roman, Fond incurvé
BLOG : http://secogatepiscineceline8.wordpress.com/
Alimentation Electrique du LT: Pompe & Spot Implan10 Spider Cochon, Spider Cochon,
Il peut marcher au plafond.
Est-ce qu'il peut faire une toile ?
Bien sûr que non, c'est un cochon.
Prends garde ! Spider Cochon est là
secogate
secogate
Bébé nageur
Bébé nageur

Nombre de messages : 43
Localisation : Lunel
Date d'inscription : 26/12/2012

Revenir en haut Aller en bas

Alimentation Electrique du LT: Pompe & Spot Empty Re: Alimentation Electrique du LT: Pompe & Spot

Message  Paulo-17 le Dim 20 Jan 2013 - 16:04

Pour le Diff à ma connaissance un interrupteur 32 A n'existe pas mais un interrupteur 40 A 30 mA AC fera très bien l'affaire, comme celui là:

http://www.123elec.com/boutique/protection-electrique_361_schneider_differentiels_schneider-xp-interrupteur-differentiel-dclic-40a-30ma-type-ac__823687.html ,

j'ai mis interrupteur en gras pour ne pas confondre avec disjoncteur qui n'a pas la même fonction et est bien plus cher, évite le chinois même estampillé.

Alimentation Electrique du LT: Pompe & Spot 091026114230211244722717 Paulo


Alimentation Electrique du LT: Pompe & Spot 091026114230211244722717
Alimentation Electrique du LT: Pompe & Spot 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Alimentation Electrique du LT: Pompe & Spot 1510170828542112413669715

Alimentation Electrique du LT: Pompe & Spot 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13802
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Alimentation Electrique du LT: Pompe & Spot Empty Re: Alimentation Electrique du LT: Pompe & Spot

Message  secogate le Dim 20 Jan 2013 - 16:14

Ah oui bien vu, effectivement c'est en 40A pour les interrupteurs, ce sont les disjoncteurs qui sont en 32 A ! ok donc un interup. diff. 40A , 30ma. c'est rajouté dans ma liste.
Merci !
