asservissement PAC

Message  zelyonnais le Jeu 21 Mar 2013 - 18:16

Bonjour,
Je viens de faire l'acquisition d'une pac poolex jetline 85, voulant me lancer dans les travaux pour l'installation, j'ai débuté par le plus facile (pour moi !) c'est à dire casser le mur pour faire passer les tuyaux. Super suite à ça, je suis passé à l'atelier plomberie (tant bien que mal) et maintenant il me reste ce qui me hante le plus dans le bricolage: L' ELECTICITE sic
J'ai lu tous les posts sur les schémas, l'asservissement etc ... mais je ne m'y retrouve pas. Déjà je ne retrouve pas de diff 30mA dans le boitier, ensuite il y a des éléments dans le boitier dont je ne connais l'utilité.
Bref, j'ai deux options:

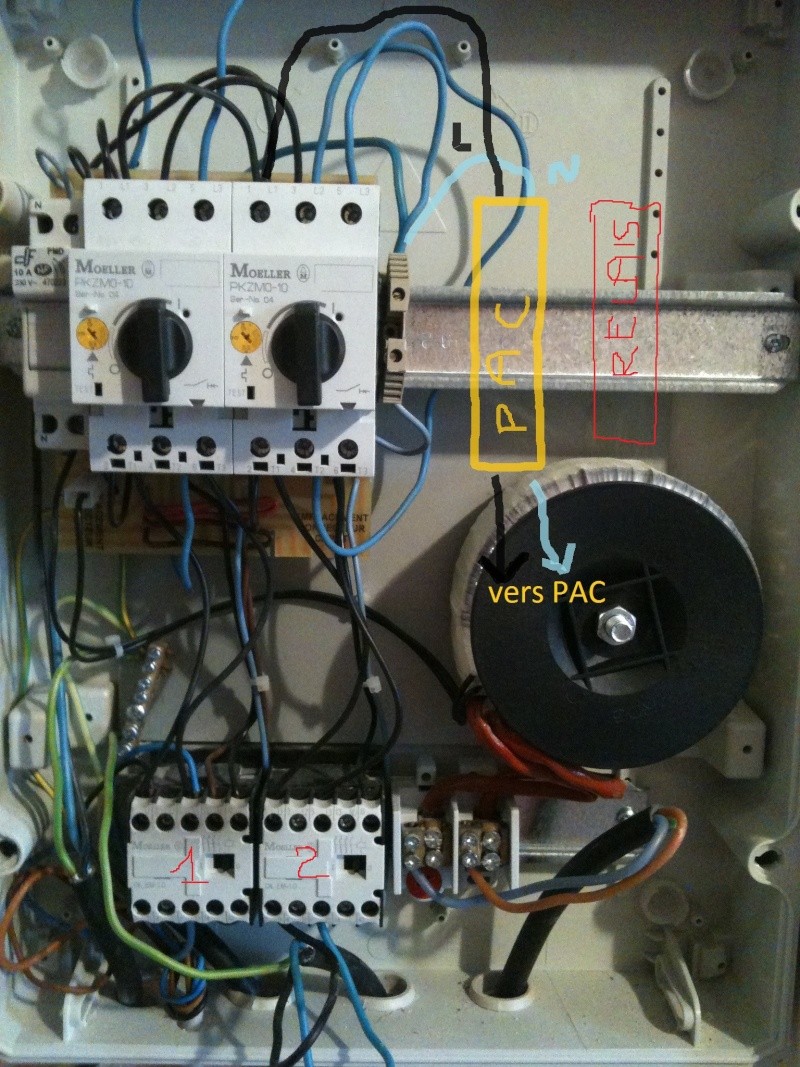

soit je me connecte directement sans asservissement ce qui donnerai le schéma suivant il me semble:
en jaune c'est un disjoncteur 16A courbe D

[img][/img]

Bon j'avoue que c'est pas la solution que je prefere.

Sinon la deuxieme option, est l'installation d'un relais sur les sortie P1 et P2 de la pac.... mais le branchement je fais comment dans ce boitier ?
Pour info et d'apres ce que j'ai compris, l'element noté 1 va vers la pompe filtration et l'element noté 2 va vers le surpresseur (prise balais)

[img][/img]

En espérant ne pas trop vous affliger avec mon ignorance, Merci par avance pour votre aide.

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  Paulo-77 le Jeu 21 Mar 2013 - 19:52



Piloter avec un relais n'a que des avantages et pratiquement pas d'inconvénient, si tu utilise un relais de chauffe eau peu coûteux tu peu utiliser ses fonctions pour supprimer par exemple l'asservissement sur une période pluvieuse voir passer par une horloge pour décaler le démarrage de la Pac si besoin, un autre avantage c'est les circuits complètement indépendants qui permettent d'utiliser celui que l'on veut en cas de panne de l'autre.

Pour le disjoncteur un courbe C, un 16 ou un 20 A (le lambda) suffit amplement pas besoin de courbe D très coûteux.

Pour ton différentiel j’espère pour toi qu'il est placé en amont de ton tableau mais il peut être n'importe où sur ton installation.

Il faut en premier que tu te décide sur ce que tu veux et je te ferais le schéma qui va bien, il faudra que tu me fournisse d'autre photos et que tu sois certain que c'est bien le 1 qui va à la pompe de filtration.

Si tu a la marque du tableau je trouverais peu être le schéma d'origine.
Dans tous les cas c'est très simple le travail électrique à faire, pas besoin de connaissances particulières. lol!






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement PAC

Message  frederic69 le Ven 22 Mar 2013 - 13:08

Salut le Lyonnais.... Very Happy

tu l'as prise chez qui ta PAC ?
c'est koi les tarifs du moment?

a++
Basketball


http://flpiscine.skyrock.com/

Sans maitrise, la puissance n'est rien .........
Valérie 09-2 Inversée:Pompe P75-15m3/h; filtre à sable 14m3/h;Escalier Roman granité/Escalight+buse balnéo; Liner Marbella; Prise balai;Bonde de fond;Projo 300W;Margelles;
Pose 1/2 hors-sol terrain pentu; Very Happy Douche ext.;Zodiac Baracuda Mx8; Zodiac Ph Perfect; Astralpool Chlore; Enrouleur bâche enterré; Brouette à chenilles France Tractor.

Forum Tiger Sport:http://tiger800.fr/index.php
Forum Renault Captur: http://renault-captur.forumpro.fr/
Forum SV 650 : http://www.binano.fr/index.php
Forum Laguna 3 :http://www.forumlaguna3.com/
avatar
frederic69
Nageur professionnel
Nageur professionnel

Nombre de messages : 939
Age : 44
Localisation : Rillieux 69140
Date d'inscription : 14/05/2009

http://flpiscine.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement PAC

Message  zelyonnais le Ven 22 Mar 2013 - 16:49

Bonjour et Merci pour l'accueil !

J'ai farfouillé dans les papiers de l'ancienne proprio et j'ai trouvé ce schéma, si ça peut aider. Sur le boitier il est ecrit "Profil", la marque est CEC il me semble .

[img][/img]

Bien sûr je prefererai avoir l'asservissement PAC /FILTRATION. J'ai déjà acheté le disjoncteur (reference dans le manuel de poolex 16A courbe D)


frederic69:
Nous avons emmenagé il y a un an et après avoir barboté l'été dernier dans une eau pas assez chaude dixit les enfants et madame, j'ai eu l'occasion d'acheter cette PAC moins de 1000€ via internet mais c'était fin octobre. Si la pub n'est pas interdite sur le site je te donnerai le nom.

@+

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  Paulo-77 le Ven 22 Mar 2013 - 22:09



Ton schéma me va bien, tu contrôlera seulement si le câblage sont conforme au schéma et si le neutre est bien positionné, tu achète un relais 20 A de chauffe eau électrique et ce sera très bien, ma PAC de 8.8 kW fonctionne depuis 4 ans avec un courbe C, bon maintenant tu l'a.

Pour le câblage il faut passer un câble U1000 RO2V 3G2.5 pour l'alimentation et un cable U1000 RO2V 3G1.5 pour l'asservissement.

Quant tu aura le matériel tu me dira le modèle des dispositifs ou une photo et je te ferais le schéma.
Tu peux poster des liens, si je les trouvent inadaptés je les efface donc ne t'inquiète pas. lol!






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement PAC

Message  zelyonnais le Lun 25 Mar 2013 - 17:41

Bonjour Paulo

Bien le week end passé, j'ai récupéré le matos et tiré les cables. Comme je te l'avais expliqué, j'ai acheté cette PAC , il y a un moment et le matos éléctrique qui allait avec et puis je me suis souvenu qu'à l'époque j avais déjà récupéré un relais que j'avais vu sur un forum (cf photo). Si on peut s'en servir tant mieux sinon j'irai acheter un relais de chauffe eau.
Merci de ton aide.

la PAC a été acheté chez www.piscinex.fr

[img][/img]

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  Paulo-77 le Lun 25 Mar 2013 - 19:03



Le disjoncteur c'est bon.
Un relais de chauffe eau modulaire 20 ou 25 A serait bien mieux celui-là en 7 A risque de cramer rapidement, tu le garde pour autre chose.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement PAC

Message  zelyonnais le Mer 27 Mar 2013 - 18:41

Bonsoir,
Bien, voici le dernier achat avant les grandes manoeuvres ;-)
Merci à toi paul



[img][/img]

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  Paulo-77 le Mer 27 Mar 2013 - 19:39



C'est impeccable.

Je te fais ça dans la semaine.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement PAC

Message  zelyonnais le Mer 27 Mar 2013 - 20:41

MERCI

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  zelyonnais le Mer 27 Mar 2013 - 20:45

Merci d'avance pour ton aide, ah bon dans la semaine ? moi qui croyait m'y mettre dès ce soir Very Happy
T'es un chef,thx

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  Paulo-77 le Sam 30 Mar 2013 - 21:15



Voila ton plan:








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement PAC

Message  zelyonnais le Jeu 4 Avr 2013 - 18:15

Bonjour,

Je n'ai qu 'un mot à te dire: MERCI

Tout fonctionne nickel, il me reste plus qu'a peaufiner le passage de cable au propre.
encore Merci bcp et à charge de revanche (sauf l'elec hein Wink )

ciao

zelyonnais
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : lyon
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Re: asservissement PAC

Message  Paulo-77 le Jeu 4 Avr 2013 - 21:45



C'est très bien tout ça bravo à bientôt.
