Modification filtration escatop

Message  Alita 11 le Lun 15 Avr 2013 - 11:44

Bonjour a tous,
Voilà mon problème , j'ai une piscine Valérie 10 a fond plat d'une hauteur de 1,20m avec un volume entre 55 et 60 m3. Je compte faire un local technique à une distance de 10 m.
J aimerais connaître quel type de pompe et de filtre dois je installer, sachant que je ne possède du coup qu'un skimmer et qu'une buse de refoulement ?
Faut-il modifier également la vanne multiposition d'origine placée dans le local wat.
Après avoir lu quelques infos sur ce forum, il me semble judicieux de prendre un diamètre de 63 MM en aspiration et de 50 MM en refoulement. Par contre après avis auprès de différents piscinistes, on me conseille pas du tout la même installation.( débits pompe et filtre)
Merci d'avance pour vos réponses

Alita 11

Nombre de messages : 6
Localisation : Aude
Date d'inscription : 15/04/2013

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Alita 11 le Lun 15 Avr 2013 - 12:11

Voilà, on me propose trois installations différentes dans trois enseignes.
1. Pompe 0,75 cv 15 m3 + filtre 500 9 m3
2. Pompe 1cv 13m 3 + filtre 600 14 m3
3. Pompe 1,5 cv 18 m3 + filtre 660 17 m3
Sacré casse tête ??? Efficacité ou simplement commerciale ?
Merci de m'aider

Alita 11

Nombre de messages : 6
Localisation : Aude
Date d'inscription : 15/04/2013

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Paulo-77 le Lun 15 Avr 2013 - 12:18



Je vais tondre je te répond après. lol! lol!






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Alita 11 le Lun 15 Avr 2013 - 12:31

Merci Paulo 77
Bonne tonte alors !!! À tout

Alita 11

Nombre de messages : 6
Localisation : Aude
Date d'inscription : 15/04/2013

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Paulo-77 le Mar 16 Avr 2013 - 6:21


Bon me revoilou, panne de reseau hier soir.

Pour mettre les choses à plat je ne vend rien et les liens que je met sont souvent vers des boutiques corrects (prix, réputation) mais surtout pour l'exemple.

Je possède un EscaWat qui est ressemblant à ton Escatop tout au moins dans le fonctionnement si ce n'est pas dans la forme.

Pour l'instant je n'ai posé qu'une pompe dans un local déporté ce modèle : " http://www.poolsparshop.de/5BR-STA-RITE-Bronzepumpe-Schwimmbad-Pumpe " et j'ai gardé celle d'origine uniquement pour la balnéo moment où je les fait fonctionner en même temps, je conserverais mes cartouches tant qu'elle fonctionnerons correctement. (tu peux voir les modifications sur mon blog)

Pour le filtre à sable un Triton TR60 serait bien adapté à ton volume, plus petit serait risqué, plus gros ça devient coûteux et ça ne se justifie pas.

http://www.piscine-center.net/filtre-a-sable-triton-tr-60-12-a-15-m-h/131/1345

Le Triton est un Top en qualité, beaucoup affirment que c'est la Rolls des filtres, dans tous les cas ça reste un produit sans problème.

Pour la pompe une Sta-Rite S5P2R de 1 CV 16.5 m3/h ou la même que moi Very Happy Very Happy

http://www.piscine-center.net/pompe-sta-rite-1-00-cv-mono/204/1226

Les Sta-Rite sont de très bonnes pompes par contre les pièces détachées coûtent un bras mais on les trouvent au US moins cher.

Le choix de prendre un modèle eau salée se justifie par une meilleur qualité d'inox de la fabrication capable de supporter le sel donc plus apte à supporter tous les produits de traitement.

1 CV est un bon compromis entre le débit et la consommation, au dessus il faudrait un filtre plus gros et la consommation augmente de 40 %, en dessous tes vannes balnéo friseraient le ridicule.

Pour les tuyaux mettre autre chose que du Ø 63 serait une grossière erreur, aspiration et refoulement pour limiter les pertes de charge.

Un petit comparatif: 20 m de tuyau en Ø 50 provoque une perte de charge de 6 m à 15 m3/h alors que du Ø 63 n'en provoque que 1.4 m, si on prend une pompe bas de gamme avec une HMT (Hauteur Manométrique Totale) de 14 m et que l'on perd 6 m auquel il faudra ajouter les pertes du filtre, des coudes etc.. on aura perdu plus de la moitié du potentiel de la pompe.

Même si c'est de la théorie ça se vérifie tous les jours car plus les tuyaux son gros meilleur est le débit surtout sur une installation avec peu de pression.

Si tu conserve comme moi la pompe d'origine pour les jeux d'eau (balnéo, NCC) tu pourrais réduire les débits (pompe et filtre) mais sa ne changerais pas beaucoup le montant de l'investissement.

Pour le comment faire, on verra en fonction de la configuration que tu veux, tu pourras améliorer ta filtration en utilisant ta prise balai comme refoulement annexe (à voir).







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Alita 11 le Mar 16 Avr 2013 - 8:24

Salut et Merci de t'intéresser à mon cas.
Donc si j'ai bien tout compris une pompe avec un débit de 16,5 m3/h et un filtre d'un débit de 15 m3/h serait une installation correcte ?
Le débit de la pompe est supérieur à celui du filtre ? Mais je suppose qu'en fonctionnement la pompe doit perdre du débit en raison de l'éloignement du local et des pertes de charges ?
Je te demande ça, car j'ai lu que la pompe ne doit pas être trop puissante par rapport au débit maximum requis pour le filtre.
Ensuite un diamètre 63 pour l' aspiration et refoulement.
Concernant l' aspiration, je me connecte directement sur la vanne d'aspiration existante dans le local wat. ( en souple ou rigide ? )
Et pour le refoulement, faut-il se connecter sur la vanne trois voies ou directement sur la vanne multiposition,?
Merci

Alita 11

Nombre de messages : 6
Localisation : Aude
Date d'inscription : 15/04/2013

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Alita 11 le Mar 16 Avr 2013 - 8:33

Ah oui une autre petite question..
Vu que c'est de la rénovation, il me faut réaliser une tranchée sur ma dalle existante. Elle sera dans l axe escatop/ local technique.
Je compte décaisser sur une hauteur de 20 cm environ. Faut-il appliquer un dénivelé ?? (Aspiration ou refoulement )

Alita 11

Nombre de messages : 6
Localisation : Aude
Date d'inscription : 15/04/2013

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Paulo-77 le Mar 16 Avr 2013 - 9:02



Si tu supprime la pompe interne tu place tes nouveaux tuyaux en remplacement de la pompe sans rien changer d'autre, en partie basse sur l'aspiration c'est facile il reste du tuyau pour le collage un coude grand rayon et tu part sur ton souple, en parte haute pour le refoulement il te suffit d'acheter une vanne standard de la même taille et même marque que la trois voie et tu te servira d'une des unions de ta vanne neuve pour te raccorder avec ton souple en 63 avec une réduction si besoin.

Avec 20 mètres de tuyau même en 63 tu va perdre 2 à 3 m3/h de débit donc aucun problème pour la pompe légèrement supérieur, au pire tu mettrais une pompe de 25 m3 par exemple il suffit de faire une dérivation à coté du filtre pour réduire à 15 m3.

20 cm de décaissé c'est un peu juste, descendre à la meme profondeur que le fond de ton Escawat serait bien mieux, tu peu faire une pente (trés bien) ou le placer bien à plat (difficile) du moment que tu ne fait pas une forme de siphon qui serait préjudiciable, dans le fond de ta tranchée tu va placer du sable mini 5 cm puis tes tuyaux re-sable 5 cm (on est à 16 cm), géotextile puis la terre, 40 cm de tranchée serait un minimum.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Alita 11 le Mar 16 Avr 2013 - 11:52

Ouah ! Le problème c'est que j'ai une dalle carrelée et je voulais faire une découpe sur la largeur d'un ou deux carreaux soit environ 20 à 40 cm. Donc je me vois mal creuser une tranchée aussi profonde que le local escatop pour récupérer la sortie aspiration. Si je creuse une tranchée de 40 cm comme tu me le conseilles, qu'à cette hauteur je perce la paroi escatop, je serais au dessus du niveau de la vanne d'aspiration. Puis- je me connecter à la vanne d'aspiration, sachant que ça fera déjà deux coudes pour arriver à mon niveau de tranchée. ( j'espère que tu visualises mon raisonnement). Et donc inversement pour le refoulement. À ton avis, c'est jouable ou je dois pleurer tout de suite ???

Alita 11

Nombre de messages : 6
Localisation : Aude
Date d'inscription : 15/04/2013

Revenir en haut Aller en bas

Re: Modification filtration escatop

Message  Paulo-77 le Mar 16 Avr 2013 - 12:27

En largeur 20 cm suffit, tu peux mettre moins profond que les 40 cm (déjà peu) mais tu t'expose à plusieurs problème, si tu fais une tranché de 20 cm de profond les tuyaux vont être à moins de 15 cm, ils vont très rapidement geler l'hiver et si tu les oublie et que tu enfonce un piquet ou autre chose tu va te retrouver tout de suite dans les tuyaux, interdit aussi de mettre un coup de bêche.

Tu peu bien sûr mettre très peu voir rien (certain on passé les tuyaux sur le sol) si tu prend des précautions.

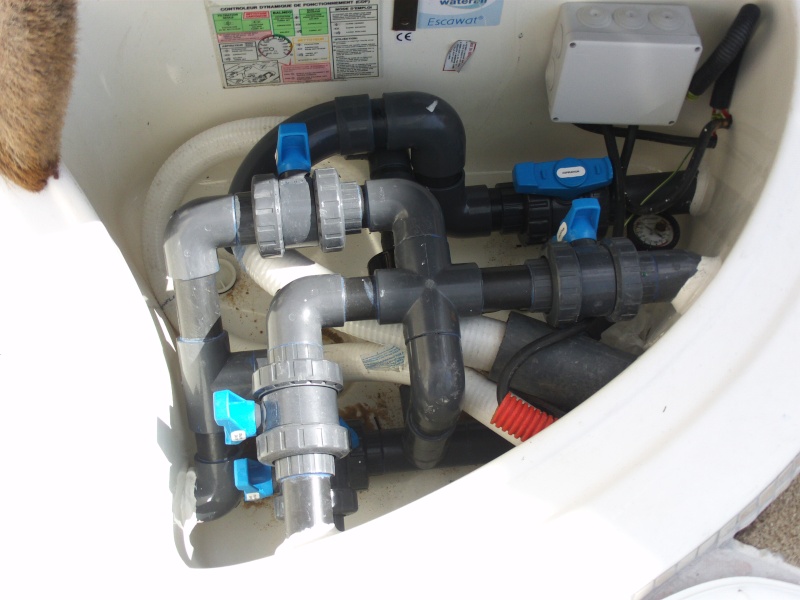

Tu peu faire une grande partie des courbe avec le tuyau PVC, regarde une modif d'escawat avec peu de place



La mienne avec conservation de la pompe d'origine



Fait un dessin pour visualiser ce que tu veux faire.
