vanne des fonctions escatop bloquée.

Message  Gégé17 le Sam 27 Avr 2013 - 11:16

Je viens d acquérir un pavillon avec piscine W******.
Comme d autres parmi vous, ma vanne de commutation des fonctions est bloquée.
1re question:
Pour démonter cette vanne , faut il vidanger la piscine, ou la vider de beaucoup d eau ?

2ième question:
Au lieu de vidanger la piscine, n est il pas plus facile, pour économiser de l eau, de découper un disque de fibre de verre de l escatop, autour de la poignée de commutation juste au dessus de la vanne, de telle manière à enlever le bouchon supérieur plus facilement sans avoir à déconnecter tous les conduits qui arrivent à cette vanne ?
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  Paulo-17 le Sam 27 Avr 2013 - 13:10



Soit tu vidange (plus bas que le local technique) soit tu met un bouchon efficace sur chaque refoulement (balnéo, NCC, balai) (pas simple).

Démonter par le haut ne changerait pas le fait que l'eau rentre dans le local car pour enlever le sable du fond tu risque d'etre obliger d'ouvrir quelque part sauf si tu réussi à désolidariser le plongeur intérieur sans bouger l'extérieur et de passer un aspirateur dedans mais ça n'a jamais été tenté.

L'ensemble se démonte avec des unions à vis si tu réussi avec des bouchons c'est l'idéal.

Ce n'est pas une vanne c'est seulement deux tuyaux avec des trous mit l'un dans l'autre un Ø 50 placé dans un Ø 63 ou un 40 dans un 50.

Si tu réalise ce démontage fais des photos pour les prochains qui se poserons la même question.

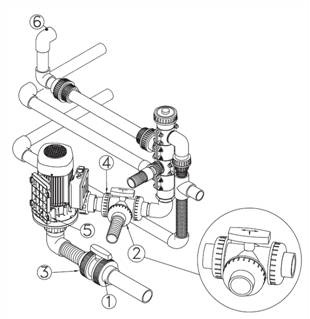

Un petit dessin qui peut t'aider:








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 29 janvier 2018

avatar
Paulo-17
Admin

Nombre de messages : 13497
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Vanne de sélection escatop bloquée.

Message  Gégé17 le Sam 27 Avr 2013 - 13:48

Merci Paulo 77 pour ta réponse rapide.

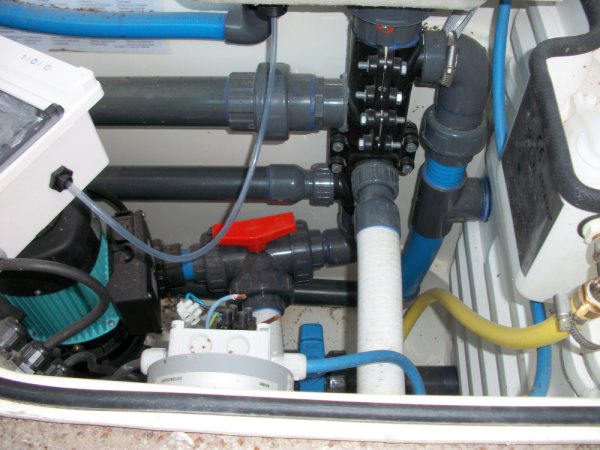

J ai regardé avec intérêt tes photos. Justement, ta 1re photo qui représente la vanne de sélection est celle que je veux démonter.
Si on dévisse le couvercle supérieur de cette vanne, et que l on puisse l extraire, on a accès à l intérieur de la vanne , donc au tube de diamètre 40 ou 50mm qui coince , non ?
Et ainsi on peut nettoyer l intérieur sans avoir à fiche en l air 20 mètre cubes d eau , non ?
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  Paulo-17 le Sam 27 Avr 2013 - 15:47

Normalement oui ça devrait le faire, mais tu peux comprendre ma position, comme personne ne l'a fait je vais pas te dire découpe avec les risques que cela suppose.

Jusqu’à maintenant tous ceux qui ont fait cette réparation l'on fait en traditionnel avec niveau baissé.

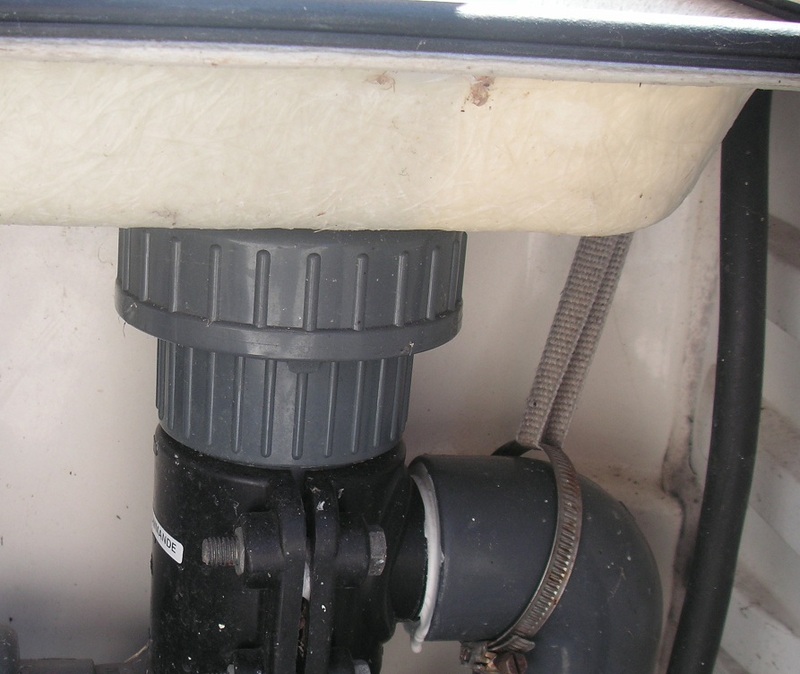

D'autre photos pour t'aider à faire ton choix, vue de la vis de maintiens du tube plongeur:

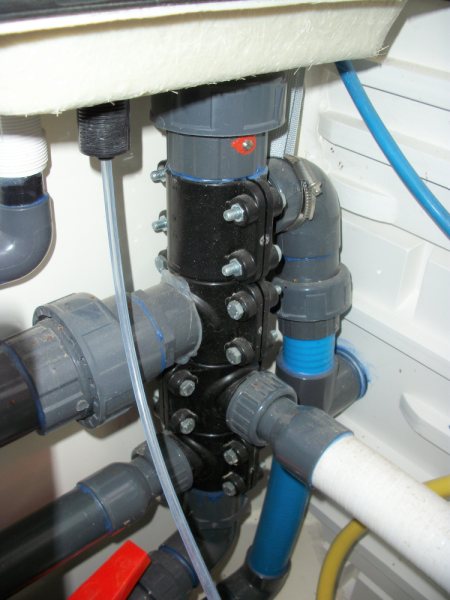

La vue d'un autre Escatop où malheureusement la vis se trouve à l'opposé donc inaccessible:



Le maintiens par un collier laisse à penser que si on lâche l'ensemble aurait tendance à descendre et peu être te laisser la place de desserrer la demi-union, enfin une idée en l'air.



Une coupe bien propre devrait pouvoir marcher, moi je suis du genre téméraire donc si c'était mon cas je tenterais de faire une belle fenêtre comme le rond de l’autocollant.





Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 29 janvier 2018

avatar
Paulo-17
Admin

Nombre de messages : 13497
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Suite démontage vanne sélection Escatop.

Message  Gégé17 le Sam 27 Avr 2013 - 16:31

Re-salut Paulo77.

Tes photos sont super.
Je me trouve dans la configuration, vis de maintien du plongeur caché, mais je vais aller voir avec un miroir ce qui se passe derrière.
Puis je vais aller acheter un joint à lèvres blanc, par souci d esthétique, et découper ça la semaine prochaine.
De toute manière, il n y a pas de problème d étanchéité puisque le niveau d eau n arrive jamais à cette hauteur, donc je ne risque rien. Et une fois le couvercle accessible et démontable, je devrai pouvoir extirper les entrailles de la bête pour les nettoyer. de plus, les prochains nettoyages seront facilités, à mon avis ! ?.
Donc personne apparemment n a pris de photo de cette partie de l Escatop, dommage.
Je prendrai des photos de tout ça et les publierai.
Bon week end et Merci pour ta disponibilité.
nota: je suis né en Seine et Marne, y ai vécu toute ma jeunesse, ma famille se trouve autour de La Ferté s/s Jouarre, le monde est petit. Suis en Charentes Maritimes depuis 1 an (retraite).
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Dépannage Vanne Sélection Escatop

Message  Gégé17 le Lun 8 Juil 2013 - 11:25

Avant tout démontage, repérez tous les éléments les uns par rapport aux autres qui sont susceptibles d être démontés. (ceci évite des casse tête au remontage).
Repérez le tiroir de fonctions de la vanne par rapport au corps ainsi que la position de la manette de fonction.
Repérez le coude du bas par rapport au corps.

Pour limiter les fuites d eau lors des dévissages des différents tuyaux, j ai pris les précautions suivantes (qui n ont pas toutes été fructueuses).
- Vidange de la cuve filtration (elle se remplissait toute seule au fur et à mesure, par où ?).
- Mise en place d un bouchon en liège dans la piscine, pour bloquer la prise nettoyeur (efficace)
- Mise en place d un bouchon en liège en sortie Nage contre courant (pas d effet, l eau continuait à arriver au niveau de la vanne de sélection, mais grâce au film plastique, l arrivée d eau était bloquée).

- Vanne position 3 voies en position hivernage.
- Fermeture vanne Aspiration.

- J ai dévissé chaque raccord en intercalant un film plastique bloqué par une ficelle, comme le montre la photo, ceci a été très facile à réaliser avec peu de fuite dans le local technique. (Ce que je redoutais le plus, mais de toute manière il y a une évacuation de prévue au fond du local et l eau ne stagne pas). (photo 2756)

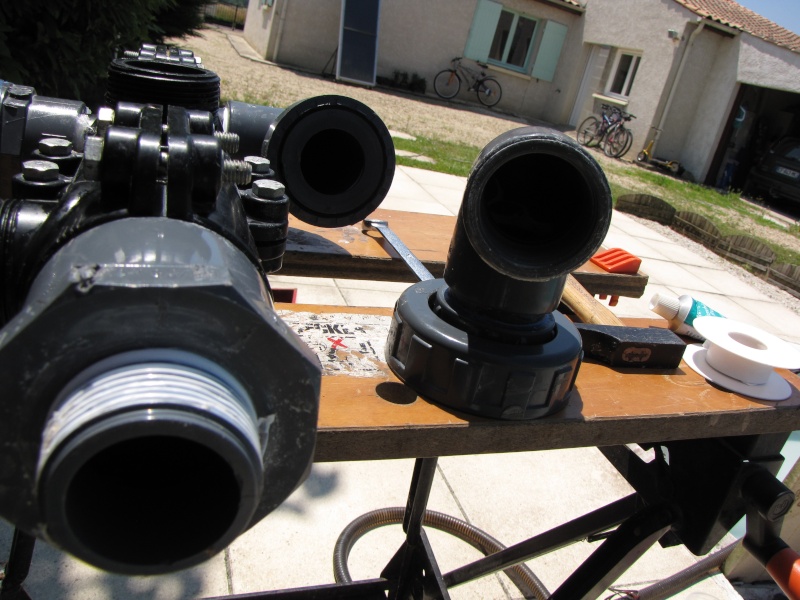

- L ensemble sorti, il faut dévisser le coude du bas pour pouvoir sortir le tiroir de sélection de la vanne (photo 2760).

- Puis avec un carré en bois, j ai tapoté pour extraire le tiroir de fonctions, sans difficulté (photo 2762).

- L ensemble éclaté donne la photo 2764 et 2766 pour le coude du bas.



- Le remontage s est fait assez facilement en prenant soin de raccorder en premier le raccord Nage à contre courant pour maintenir le poids de l ensemble, puis ensuite le raccord du bas qui est le moins accessible.


Dernière édition par Gégé17 le Lun 8 Juil 2013 - 13:05, édité 2 fois (Raison : [url=http://www.servimg.com/image_preview.php?i=23&u=18407707][img]http://i36.servimg.com/u/f36/18/40/77/07/img_2732.jpg[/img][/url])
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  Paulo-17 le Lun 8 Juil 2013 - 11:39



Pour inserer des photos tu suis ce lien: http://goo.gl/vWxfm






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 29 janvier 2018

avatar
Paulo-17
Admin

Nombre de messages : 13497
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  liryel le Ven 19 Juil 2013 - 14:57

Bonjour

J'ai le même souci actuellement

Cette méthode décrite ici (bravo pour les photos) sert à nettoyer l'intérieur du mécanisme si j'ai bien compris ??

Car qu'est-ce qui bloque au final le boitier de commandes de l'escatop ?

Fred

liryel
Bébé nageur
Bébé nageur

Nombre de messages : 33
Localisation : bordeaux
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 19 Juil 2013 - 15:09

Bonjour,

Généralement un peu de sable.
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  liryel le Ven 19 Juil 2013 - 15:18

OK

Merci pour cette réponse rapide Smile

J'ai lu sur d'autres posts sur le même sujet qu'il y avait 2 autres méthodes possibles :

1- forcer sur la vanne pour débloquer le système
2- faire un trou dans le plastique entourant la vanne (au dessus de l'arbre à démonter donc)

Ceci dans le but d'éviter de tout boucher et démonter

Quelqu'un a déjà essayer l'une d'elles ?

Fred

liryel
Bébé nageur
Bébé nageur

Nombre de messages : 33
Localisation : bordeaux
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 19 Juil 2013 - 15:45

Voilà la réponse de Paulo, c'est ce qu'il ferait si quelqu'un d'autre l'avait fait avant lui et il ne veut courir ou faire courir aucun risque à un membre du forum, Je cite

"Normalement oui ça devrait le faire, mais tu peux comprendre ma position, comme personne ne l'a fait je vais pas te dire découpe avec les risques que cela suppose.

Jusqu’à maintenant tous ceux qui ont fait cette réparation l'on fait en traditionnel avec niveau baissé."

Donc à toi de voir si tu veux te lancer mais il serait préférable que Paulo te réponde, je ne sais pas s'il est connecté.

Effectivement essaye de forcer sur la vanne mais évite la rupture lol!
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 19 Juil 2013 - 15:48

Paulo n'est pas connecté pour le moment.
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  liryel le Ven 19 Juil 2013 - 15:50

Okie Smile

Je ne suis pas super bricoleur donc je vais attendre l'avis du Maitre ^^

Merci !

liryel
Bébé nageur
Bébé nageur

Nombre de messages : 33
Localisation : bordeaux
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 19 Juil 2013 - 15:53

Oh tu sais l'avis du maitre ne changera pas car vu que personne l'a fait il te dira de proceder à l'ancienne c'est à dire de démonter toute la clarinette.
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Suite démontage vanne sélection Escatop.

Message  Gégé17 le Sam 20 Juil 2013 - 1:55

Bonjour à tous,
Après démontage et nettoyage de la vanne de sélection, on peut se faire la réflexion suivante:

- Forcer la vanne (dans mon cas) , n aurait pas été la solution car elle était trop grippée d une part, et d autre part on ne peut pas nettoyer les cochonneries (poussières, sable, moucherons et autres insectes qui collent au tube) sans démonter, donc ça ne résoudrait pas le problème.

- D autre part, pour les interventions futures, on peut effectivement découper proprement un disque au dessus de la fixation supérieure de la vanne à condition de trouver un joint à lèvres (en forme de U) , pour l' esthétique de la chose. (Joint que je n ai pas encore trouvé, mais que je poserai à la première occasion).

-Il faut penser que l entretien de cette vanne consiste à démonter régulièrement, donc il faut faciliter le démontage en découpant en dessous de la poignée de sélection (un disque de l escatop qui permet d extraire le tube intérieur). Je ferai la manip ultérieurement quand j aurai trouvé un joint  convenable blanc ou couleur crême.

Nota: Lors du démontage, profitez en pour remonter tous les raccords avec de la graisse au silicone robinetterie qui vous facilitera les démontages futurs !


Dernière édition par Gégé17 le Sam 20 Juil 2013 - 2:03, édité 1 fois (Raison : Ajout du nota béné.)
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  liryel le Jeu 22 Aoû 2013 - 19:18

Bonsoir

J'ai effectué aujourd'hui le nettoyage de ma vanne

Grace à ce super post, très bien expliqué et documenté, j'ai pu parfaitement démonter et nettoyer l'arbre

Par contre après le remontage, la vanne force vachement. Elle tourne certes, mais au prix de gros efforts

Qu'ai-je pu mal faire ? Y avait-il une position à respecter pour remettre la vanne ou la partie à nettoyer dans l'arbre ?

Merci pour votre aide

liryel
Bébé nageur
Bébé nageur

Nombre de messages : 33
Localisation : bordeaux
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Jeu 22 Aoû 2013 - 21:13

Bonsoir,

ça ne coûte rien en remontant de mettre un petit peu de graisse !!
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Réponse à Lyriel pour son blocage de vanne de sélection.

Message  Gégé17 le Jeu 22 Aoû 2013 - 22:27

Bonsoir,
Je suis surpris de ton problème de blocage.
Il faut nettoyer l ensemble de la vanne .
A mon avis si tu as un problème de blocage, il faut nettoyer avec de la toile émery très fine pour bien nettoyer le cylindre intérieur et remonter sans graisse , car la graisse va (à mon avis ) retenir les particules de sable te cochonneries diverses.
Suivez mon procédé, il a donné de bons résultats.
Bon courage.
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 23 Aoû 2013 - 6:12

Bonjour,

Non Gègè je te parle de graisse de plomberie et je ne pense pas que cela bloque quoi que ce soit. Quand j'ai démonté ma clarinette je n'ai pas eu de problème et pourtant j'y ai mis de la graisse de plomberie et ça tourne très bien tu crois que ta manette est montée sur des roulement à bille.

@+
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Simple réflexion.

Message  Gégé17 le Ven 23 Aoû 2013 - 7:11

Si tu as fait l expérience de la graisse et que ça fonctionne dans le temps, c est que tu as raison.
J aurais pensé que la graisse aurait retenu la poussière et le sable et que le cylindre intérieur de sélection aurait bloqué à la longue.
Où mets tu ta graisse ? autour du cylindre de sélection ?

Bonne journée et bonne baignade (en ce moment c est super (eau à 26°C, c est bien).
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  liryel le Ven 23 Aoû 2013 - 7:21

Oui effectivement où mettre la graisse ? et ne faut il pas qu'elle soit alimentaire si jamais l'eau de baignade passe dedans ?

Le nettoyage s'est très bien passé, c'est juste quand je visse le dernier raccord (celui qui solidarise avec la vanne) la vanne force à tourner sur la fin. Tellement que lorsque je la tourne, le raccord bouge Smile

Je me demandais donc s'il y avais un positionnement particulier de la canne dans l'arbre ou de la vanne dans le raccord

Pas de souci pour mettre de la graisse, mais est-ce vraiment de là que provient mon souci

Bonne journée et baignade Smile

Moi ma piscine s'est totalement vidée cause trou dans le liner en bas de l'escalier suite à la visite d'amis avec des enfants qui ont bien bien profité de ma piscine... j'attends un devis de W... qui m'ont dit qu'ils n'étaient pas sur que ça tiendrait vu que le liner a 6 ans (??????????? c'est pourtant garantie 10 ans affraid affraid
Décidemment que des ennuis cette année



liryel
Bébé nageur
Bébé nageur

Nombre de messages : 33
Localisation : bordeaux
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Vanne sélection difficile à actionner.

Message  Gégé17 le Ven 23 Aoû 2013 - 7:34

A partir du moment où j ai nettoyé le cylindre de sélection, la manette a été très facile à tourner.
Je ne vois pas pourquoi elle serait dure à manipuler, sauf si tu n as pas bien enfoncé complètement le cylindre de sélection à fond dans le tube de répartition au remontage.
Même si la position de sélection n est pas bonne, ça ne doit pas forcer.
Tes fonctions ne correspondront plus mais ça doit tourner facilement.
Regarde de nouveau mes photos. Le cylindre intérieur est complètement enfoncé dans le tube à raz bord à bord.
Si tu ne l enfonces pas complètement le téton de la manette de sélection va riper de son logement en haut et se coincer.
Je prends maintenant la précaution d arrêter la pompe lorsque je change de fonction. Comme cela je pense qu il y aura moins de poussières qui s accumuleront autour du cylindre de sélection.
avatar
Gégé17
Bébé nageur
Bébé nageur

Nombre de messages : 22
Localisation : 17120 Grézac
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 23 Aoû 2013 - 7:40

Bonjour

Ou il faut mettre la graisse ?? Gégé du prèconise dans ton démontage de mettre de la graisse:

cit: Lors du démontage, profitez en pour remonter tous les raccords avec de la graisse au silicone robinetterie qui vous facilitera les démontages futurs !
Il faut mettre de la graisse silicone de plomberie sur la partie tournante de la clarinette.
Liryel la graisse n'est pas alimentaire mais crois tu que la pollution le soit, ta piscine est soumise à toutes sortes d'agression et cela m'etonnerait que ton soucis vienne de là mais c'est certainement que c'est mal remonté car la graisse silicone n'y fera pas grand chose.
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  liryel le Ven 23 Aoû 2013 - 8:17

Effectivement je pense aussi que je n'ai pas un problème de graissage mais de remontage

La manette force à partir du moment ou je visse le raccord en dessous

Il se peut tout à fait comme dit Gégé (Merci !) que je n'ai pas renfoncé à fond la canne, car je l'ai juste glissé dans l'arbre et elle rentrait sans forcer

Allez hop, je redémonte, je suis plus à ça près, et je mettrai un peu de graisse sur l'arbre donc

liryel
Bébé nageur
Bébé nageur

Nombre de messages : 33
Localisation : bordeaux
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  chritian le Ven 23 Aoû 2013 - 8:34

Re : oui ça me plait comme ça , tu es efficace.
avatar
chritian
Nageur professionnel
Nageur professionnel

Nombre de messages : 552
Localisation : Pyrénées Orientales Perpignan
Date d'inscription : 14/03/2011

Revenir en haut Aller en bas

Re: vanne des fonctions escatop bloquée.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
