Problème électrique / programmateur

Aller en bas

Problème électrique / programmateur Empty Problème électrique / programmateur

Message  lagaffe66 le Dim 19 Jan 2014 - 8:07

Bonjour à tous,

Après avoir lu pas mal de post , je ne retrouve pas mon problème , je m’adresse donc à vous pour un petit souci électrique.
Comme je fais un hivernage actif, ma pompe tourne toute l'année, mais le programmateur ne semble plus fonctionner car malgré la programmation des heures , elle tourne en continu et , le commutateur n'a pas (plus)  d'effet même en le mettant sur arrête , la pompe continue à tourner  Sad .


Toutes les idées sont les bienvenues.

D'avance Merci
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 9:09

Problème électrique / programmateur 1301310943382112410819787

Si tu n'a pas de protection hors gel tu peux vérifier si le petit inter "Dip" à l’intérieur de l'horloge ne te pose pas problème en le faisant fonctionner à plusieurs reprise.

Celui entouré de vert :

Problème électrique / programmateur Horlog10

Voir aussi si des fils ne se touchent pas sur l’interrupteur marche forcé ou en bas de l'horloge.

Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 19 Jan 2014 - 10:09

Bonjour Paul

Merci pour votre retour :-)

J'ai un peu joué avec dip , mais rien n'y fait , dès que je remet le fusible la pompe se remet en route ( que le commutateur soir sur 1 , 0 ou l'horloge )  Sad

Les fils sont OK  .... bref ..... que du bonheur :-)
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 10:13

Peux tu me donner l'année de ta piscine et un bref descriptif de ton tableau

Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 19 Jan 2014 - 10:47

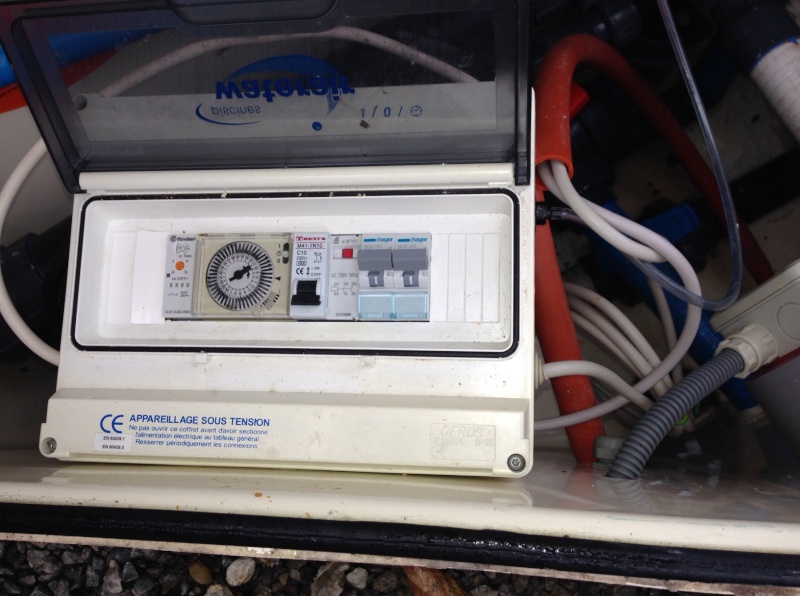

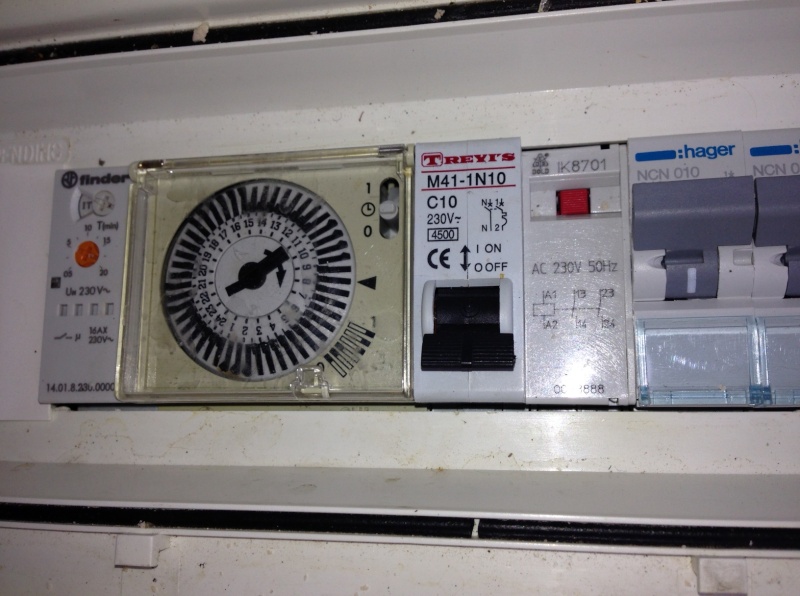

Problème électrique / programmateur Photo_11
Problème électrique / programmateur Photo11

Bonjour,

Il s'agit d'une Olivia avec Escatop de 2007.

Concernant les photos , il ne faut pas tenir compte des 2 fusibles complètement sur la droite qui sont liés aux lumières extérieures et pas à la piscine

Merci  bounce
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 11:08

Sur ta photo on dirait que le contacteur/relais "IK 8701" est bloqué enfoncé avec le courant pourtant coupé, peux tu me le confirmer.

Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 19 Jan 2014 - 11:15

Yess , je confirme qu'il est enfoncé .... c'est grave docteur ?

Merci
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 11:19

lagaffe66 a écrit:Yess , je confirme qu'il est enfoncé .... c'est grave docteur ?

Pour lui oui, je pense que tu va pouvoir entamer une procédure pour lui donner une sépulture descente.  lol!

Essais quand même de le débloqué manuellement (courant coupé).


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 19 Jan 2014 - 11:44

Trop fort ! C'est bien ça , un grand Merci!

Peux-tu me dire si je peux prendre les références que tu as mises dans un autre post pour le changer ?
Relais de pompe de filtration (se trouve aussi en GSB): conrad.fr/ce/fr/product/060404/Contacteur-JourNuit-20A230V-Moeller

De plus , tu parlais de protection hors gel , kesako et comment puis-je installer cela ?

Encore un grand Merci pour ton aide  king

A plus
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 12:29

Tu peux prendre en GSB n'importe quel contacteur/relais jour/nuit du commerce 20 ou 25 A à condition de privilégier les grandes marques réputées.

Le Legrand a des emplacements de fils presque identiques :  Problème électrique / programmateur Relais10

Schneider ou Hager sont aussi parfait.

Si les emplacement de câblage sont différents je t'indiquerais la marche à suivre.

Problème électrique / programmateur 091026114230211244722717


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 19 Jan 2014 - 12:30

Oki doki , je regarde cela cette semaine et je reviens vers toi si j'ai des questions !

Bon dimanche !
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 12:36

lagaffe66 a écrit:Bon dimanche !

Merci à toi aussi.

Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 19 Jan 2014 - 13:38

lagaffe66 a écrit:De plus , tu parlais de protection hors gel , kesako et comment puis-je installer cela ?

J'avais zappé cette question.

Plusieurs dispositif existe, du tout fait plus ou moins cher

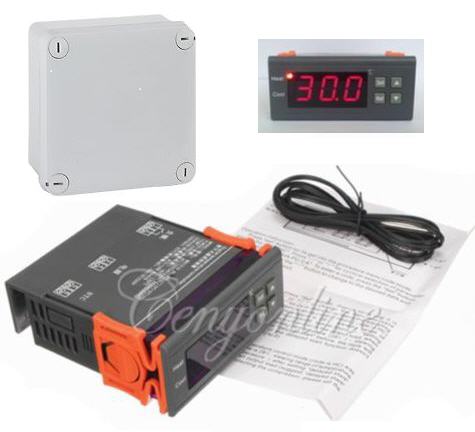

De l'électronique tout fait : http://www.piscine-center.net/filtration/les-coffrets-electriques/coffret-hors-gel.html

Du mécanique tout fait : http://www.conrad.fr/ce/fr/product/091413/Thermostat-climatiseur-MC

De l'électronique à réaliser soit même,
un régulateur de température : http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=310787791761&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1438.l2649

+ Un boitier étanche pour faire un hors-gel électronique maison à moins de 20 € :

Problème électrique / programmateur Hors-g10

Bien sûr beaucoup d'autre modèles pret à l'emploi dans le commerce.  Very Happy


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Mer 22 Jan 2014 - 14:32

Merci beaucoup pour l'info , je regarde cela !

A plus
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 2 Mar 2014 - 10:42

Salut Paulo,


J'ai enfin acheté le contacteur , mais je ne suis pas sûr du câblage.
Il s'ait d'un Hager ERC 225  , voir lien : http://www.hager.fr/professionnels/produits/distribution-d-energie/puissance-commande-et-signalisation/puissance/contacteurs-avec-commande-manuelle/erc225/34468.htm?Suchbegriffe=erc+225


Peux-tu m'aider pour être sûr que je ne fasse pas de c....ries :-) ?

D'avance Merci
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 2 Mar 2014 - 12:38

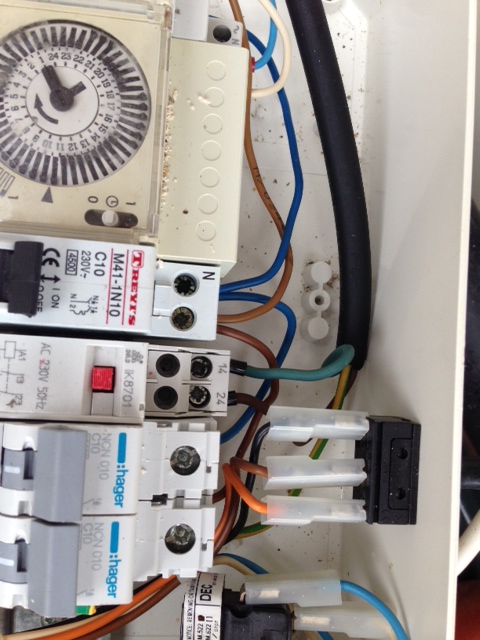

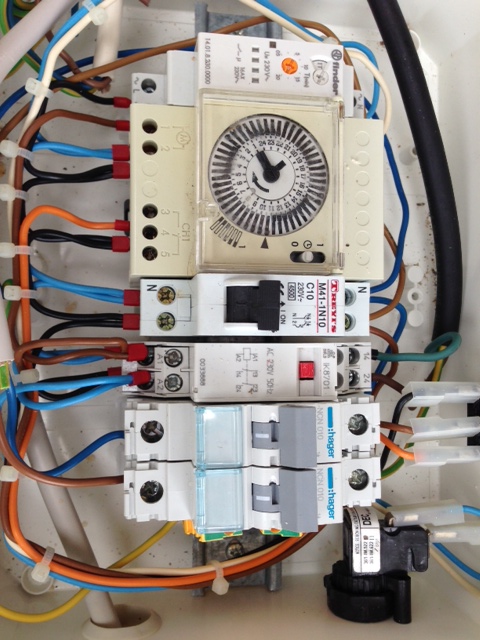

Si jamais , les photos du câblage actuel  ...
Encore Merci


Problème électrique / programmateur Photo_13
Problème électrique / programmateur Photo_14
Problème électrique / programmateur Photo_15
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 2 Mar 2014 - 13:14

Salut Paulo,

J'ai essayé de regarder un peu de mon côté:

Sur le IK 8701 j'ai les bornes 13 et 23 qui sont "fermés" et les 14 et 24 qui sont "ouvertes.

Sur le Hager , j'ai les bornes 2 et 4 qui sont "fermés" et les 1 et 3 qui sont "ouvertes.

Donc ...................est ce que je dois faire passer

Le fil de la borne 13 sur la borne 4
Le fil de la borne 23 sur la borne 2
Le fil de la borne 14 sur la borne 3
Le fil de la borne 24 sur la borne 1

Heuuuu suis-je clair :-) ?

Merci et bon dimanche
lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Paulo-17 le Dim 2 Mar 2014 - 14:07

Problème électrique / programmateur 1301310943382112410819787
lagaffe66 a écrit:Sur le IK 8701 j'ai les bornes 13 et 23 qui sont "fermés" et les 14 et 24 qui sont "ouvertes.

Sur le Hager , j'ai les bornes 2 et 4 qui sont "fermés" et les 1 et 3 qui sont "ouvertes.

Pas bien compris les bornes fermées, il n'y a que des contacts ouverts sur ses relais ou tu ne vois pas bien les contacts, tu confonds avec l'accouplement central des contacts qui n'est pas électrique.

Donc ...................est ce que je dois faire passer

Le fil de la borne 13 sur la borne 4
Le fil de la borne 23 sur la borne 2
Le fil de la borne 14 sur la borne 3
Le fil de la borne 24 sur la borne 1

Pour rester sur la même position de fil (neutre à gauche)

Le fil de la borne 13 sur la borne 2
Le fil de la borne 23 sur la borne 4
Le fil de la borne 14 sur la borne 1
Le fil de la borne 24 sur la borne 3

Et bien sûr A1 et A2 sur les bornes correspondantes

Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709


Problème électrique / programmateur 091026114230211244722717
Problème électrique / programmateur 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Problème électrique / programmateur 1510170828542112413669715

Problème électrique / programmateur 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  lagaffe66 le Dim 2 Mar 2014 - 15:13

Que du bonheur , c'est reparti !

Un grand Merci et bonne fin de dimanche !

lagaffe66
lagaffe66
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : Suisse
Date d'inscription : 19/01/2014

Revenir en haut Aller en bas

Problème électrique / programmateur Empty Re: Problème électrique / programmateur

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
