Connexion électrique pompe piscine

Message  sovinga le Jeu 27 Fév 2014 - 16:22

Bonjour,

Je suis "l'heureux" possesseur d'une piscine Barbara depuis 4 mois (achat d'une maison ayant cette piscine) donc totalement novice !!
La pompe, qui avait 10 ans, du système filwat a rendu l'âme.
Suite aux différents messages que j'ai pu lire sur le forum, j'ai décidé de passer au filtre à sable, en prenant compte des posts présents à ce sujet
J'ai donc coupé le tuyau reliant le skimmer au refoulement.
Celui sortant du skimmer, je l'ai raccordé dans mon local technique à ma nouvelle pompe et celui du refoulement, au filtre à sable.
Est-ce correct comme branchement ?
J'ai placé un plexiglas à la place de l'ancienne pompe.

Si tout ce qui précède est correct, j'ai juste un problème pour connecter électriquement la nouvelle pompe, lorsque j'ai ouvert le coffret W******, je n'ai rien compris !!!

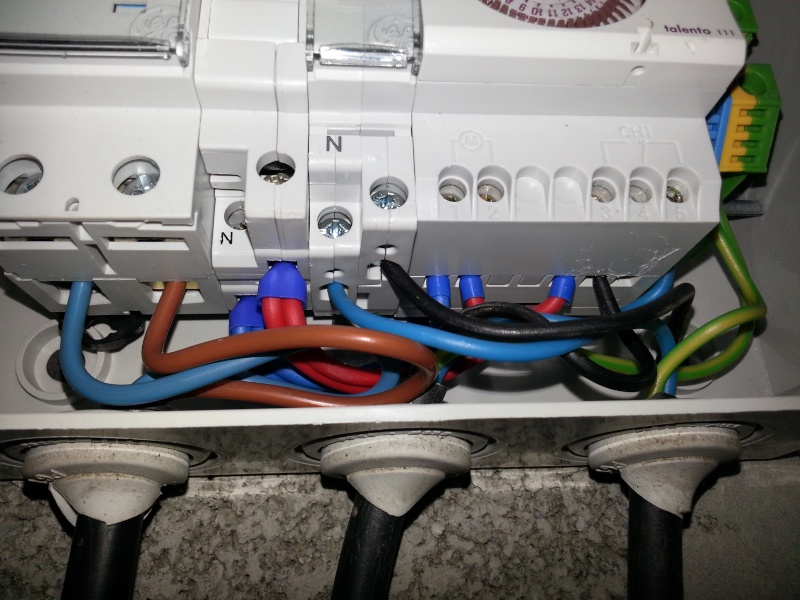

Voici donc la photo.
Tout ce que je comprends c'est qu'à gauche c'est le disjoncteur pour couper le courant dans le boitier, le disjoncteur au milieu est pour allumer la lumière dans la piscine et qu'il y a le programmateur !!

Quelqu'un sait-il quels fils débrancher pour retirer l’alimentation pompe-piscine filwat et donc où brancher ma nouvelle pompe au programmateur  ?

D'avance mercipour vos réponses à mes questions et pour votre aide

sovinga

Nombre de messages : 6
Localisation : Saint Pierre du Mont
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  Paulo-77 le Jeu 27 Fév 2014 - 16:31



Oui c'est correct pour la partie hydraulique, pour l'électrique tu pourrais faire une photo en contre plongée car je ne vois pas où s'on raccordé les fils.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13304
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  Paulo-77 le Jeu 27 Fév 2014 - 17:48

Ton tableau de gauche à droite :

- Interrupteur différentiel 30 mA "GÉNÉRAL" alimenté par le bas (ATTENTION DANGER) car devrait avoir une étiquette de prévention comme ça :



- Coupe circuit à fusible (4 A ) alimentant le spot piscine (MODELE 2) ou pompe et commande (MODELE 1)

- Disjoncteur 10 A protection circuit pompe et commande (MODELE 2) ou éclairage (MODELE 1)

- Horloge de programmation de la pompe de filtration

- Bornes de raccordement des conducteurs de protection (Jaune/Vert)

- Logiquement (mais pas obligatoirement) une borne pour le raccordement pompe




Dernière édition par Paulo-77 le Jeu 27 Fév 2014 - 22:27, édité 2 fois




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13304
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  sovinga le Jeu 27 Fév 2014 - 18:14



A ce que j'ai vu comme raccordement :
Le gros câble noir de gauche est branché avec les fils bleu et marron sur le disjoncteur qui coupe le boitier vers le disjoncteur général d'un studio qui est attenant à mon garage où j'ai installé mon local technique.
Le gros câble noir du milieu va au connecteur 3 du programmateur avec le fil noir et vers petit boitier bleu avec le fil bleu, qui repart vers ce qu'il y a entre les 2 disjoncteur avec socomec écrit dessus.
le gros câble noir avec ses 2 fils de droite est sur le disjoncteur de la lumière de la piscine.

Je suis complètement nul en électricité, désolé pour mes termes simplistes !!! J'ai omis les fils jaunes et verts, ça je comprends, c'est la terre !!!

Donc si je tente de comprendre, c'est celui du milieu qu'il faudrait débrancher pour remplacer par celui de la nouvelle pompe ?? Mais, si c'est cela, je n'ai pas le même code couleur sur les fils de ma pompe, je n'ai pas noir/bleu/jaune-vert mais bleu/rose/jaune-vert.

Merci Beaucoup Paulo-77 pour tes réponses et de t'occuper d'un mauvais comme moi !!!

sovinga

Nombre de messages : 6
Localisation : Saint Pierre du Mont
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  Paulo-77 le Jeu 27 Fév 2014 - 20:53

Ton tableau est un modèle 1 pour Filwat, donc j'ai modifié ma précédente réponse qui était pour le 2, c'est le premier que je vois jusqu'à maintenant je n'ai rencontré que des modèles 2.

Voila le schéma que tu peux télécharger et imprimer si un jour tu a besoin de te faire dépanner en local.

J'ai mis de la couleur pour simplifier la compréhension.



Donc ta pompe est raccordé sur la borne 4 (pas 3) de l'horloge pour la phase et sur le bornier bleu séparé pour le neutre.

Pour ta nouvelle pompe tu respecte bien sûr le jaune/vert à la terre, le bleu pour le neutre sur le bornier séparé, et le rose sur la borne 4 de l'horloge pour la phase.

Vérifie que le fusible qui est dans le coupe circuit (SOCOMEC) ne soit pas trop surdimensionné par rapport à l'intensité indiquée sur la plaque signalétique de ta pompe (xx.x A) car se serait bête de griller une pompe neuve.




Dernière édition par Paulo-77 le Jeu 27 Fév 2014 - 22:24, édité 1 fois




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13304
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  sovinga le Jeu 27 Fév 2014 - 21:38

Merci beaucoup pour ton schéma.
Je regarde ça demain et je te tiens au courant !

sovinga

Nombre de messages : 6
Localisation : Saint Pierre du Mont
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  sovinga le Ven 28 Fév 2014 - 17:53

J'ai suivi tous les fils par rapport à ton schéma, tous les branchements sont les même !! vraiment mercibeaucoup tu m'as sauvé d'une intervention d'un pisciniste ou électricien !!

Le fusible dans le coupe circuit est à 4A et ma pompe est noté sur la plaque 3,8A, c'est donc bon ?

Dernière question électrique : le http://i55.servimg.com/u/f55/18/76/33/08/20140213.jpg électrique de ma pompe le suivant :



Est démontable et possible de refaire ce type de montage électrique avec mon nouveau cable électrique allant au boitier W****** ou puis-je juste mettre un domino aux câbles existants et repartir vers le coffret ?

sovinga

Nombre de messages : 6
Localisation : Saint Pierre du Mont
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  Paulo-77 le Ven 28 Fév 2014 - 20:04



Si sur ton fusible les écrits sont en vert et qu'il est inscrit 4A AM c'est bon ça doit fonctionner par contre si c'est écrit en noir (4A gL ou gG) il risque de sauter à la mise en route et il faudra le remplacer par un 6A du même type.

Pour ton câblage moteur si tu vas de ton tableau au moteur il faudra mettre des cosses

Si tu met un domino, pour bien faite il faudrait torsader et étamer le fil souple afin d'en faire un rigide et croiser le branchement comme ça :



Si le câble qui est sur la pompe est suffisamment long une bonne solution consisterait à poser une prise de courant étanche, au mur une prise femelle IP55 (étanche) raccordé sur ta sortie pompe du tableau et une prise mâle sur ton câble pompe.



Une petite règle simple si tu met une prise au mur, c'est de raccordé la phase (fil rouge, marron ou noir) toujours à droite quand on regarde la prise posée au mur comme ça toutes les prises sont identiques.

Tu fait de même coté prise mâle, la tu ne trouvera pas mieux qu'IP 44 (suffisant) ou sinon bien trop cher.

En concevant les câbles des deux coté tu peux aussi poser un boitier de raccordement étanche tout bête.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13304
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  sovinga le Dim 2 Mar 2014 - 21:05

Pompe, normalement, branchée.
Par contre je n'ai pas trouvé le fusible dans les magasins de bricolage autour de chez moi, j'irais voir un magasin d'électricité car ils ne connaissent pas un si gros fusible pour un si petit ampérage !! (6A 500v).

sovinga

Nombre de messages : 6
Localisation : Saint Pierre du Mont
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  sovinga le Sam 8 Mar 2014 - 8:24

Juste pour te tenir au courant : cela fonctionne a merveille, la buse n'a jamais aussi bien refoulé !!! Juste un petit problème mineur : je n'ai pas mis assez de téflon sur les raccords, donc une broutille !

Merci à toi pour ton aide

sovinga

Nombre de messages : 6
Localisation : Saint Pierre du Mont
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: Connexion électrique pompe piscine

Message  Paulo-77 le Sam 8 Mar 2014 - 8:55



Merci pour le retour  bravo
