Message  salvatore et dominique le Lun 31 Mar 2014 - 17:01

Bonjour Paulo

Je suis en train d'installer ma pompe mais j'ai quelques difficultés pour l'installation.
Je n'ai pas de schéma pour m'aider.
J'ai deux vannes alors que j'ai l'escalier balnéo est-ce normal ?

Auriez vous un schéma pour pompe à filtre ?

Merci pour votre réponse

salvatore et dominique

Nombre de messages : 7
Localisation : 74380
Date d'inscription : 17/11/2013

Revenir en haut Aller en bas

schéma branchement hydraulique Empty Re: schéma branchement hydraulique

Message  Paulo-17 le Lun 31 Mar 2014 - 18:10

schéma branchement hydraulique 1301310943382112410819787

J'ai un schéma hydraulique normal pas avec balnéo, regarde dans la section 4 de ta notice tu devrais l'avoir.

Si non je peux te donner ce que j'ai, tu a un filtre à sable ou à cartouche.

Normalement c'est une vanne à l'aspiration et une au refoulement.

Je conseil régulièrement de passer deux circuits refoulement séparés (pas prévu par le fabricant) avec deux vannes au refoulement afin de régler plus facilement la répartition car le moindre grain de sable dans le clapet automatique fausse son fonctionnement.

schéma branchement hydraulique 091026114230211244722717
schéma branchement hydraulique 100811093406211246548709


schéma branchement hydraulique 091026114230211244722717
schéma branchement hydraulique 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 schéma branchement hydraulique 1510170828542112413669715

schéma branchement hydraulique 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13953
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

schéma branchement hydraulique Empty Re: schéma branchement hydraulique

Message  GUILLIER le Lun 21 Avr 2014 - 17:57

Bonjour Paulo

Pour éviter de de faire un circuit hydraulique torturé peux tu me donner un schéma optimisé du circuit hydraulique optimisé ayant les éléments suivants:
Electrolyseur où mettre la cellule
régulateur de ph où mettre les sondes
PAC
pompe
vanne de sélection (avec évacuation des eaux à l'égout
2 refoulements séparés (1 pour la balnéo et 1 pour le refoulement d'origine piscine)

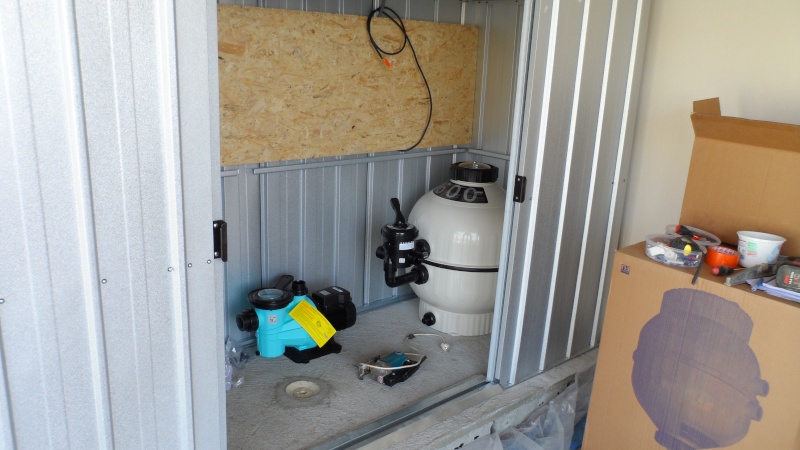

(photos LT et pompe filtration à sable)
schéma branchement hydraulique Sam_4710
schéma branchement hydraulique Sam_4610

Merci pour ta réponse et ton schéma optimisé
