Schéma électrique Pacfirst 4.5 kw mono Empty Schéma électrique Pacfirst 4.5 kw mono

Message  Pascal67 Dim 27 Avr 2014 - 5:19

Bonjour,

Comme phabrice67390 j'ai également fait l'acquisition de cette pompe.

Sans vouloir abuser, pourrais je avoir le schéma électrique!!! En effet le raccord d'asservissement nous bloque un peu.

Ce montage ne sera pas effectué par moi mais par un ami électricien.

Merci d'avance.
Pascal67
Pascal67

Nombre de messages : 8
Age : 57
Localisation : 67 Strasbourg
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Paulo-17 Dim 27 Avr 2014 - 8:09

Schéma électrique Pacfirst 4.5 kw mono 1301310943382112410819787

Tu pourrais faire un scan du schéma (pas les photos de branchement) car je ne le retrouve pas.

Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709


Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Pascal67 Dim 27 Avr 2014 - 9:44

Salut Paulo,

je ne comprends pas bien ta question

A+
Pascal67
Pascal67

Nombre de messages : 8
Age : 57
Localisation : 67 Strasbourg
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Paulo-17 Dim 27 Avr 2014 - 10:30

Sur ta notice tu dois avoir un schéma, c'est ce que je voudrais car je ne l'ais pas et je n'ais toujours pas la certitude sur le type d'asservissement utilisé par O'Clair, sur leurs photos je n'ai rien de vraiment précis (apport de tension ou contact sec).

Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709


Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Paulo-17 Dim 27 Avr 2014 - 21:47

Normalement ça devrait etre un contact sec mais phabrice67390 ne me l'a jamais confirmé, voila un schéma avec les deux possibilités, l'une est bonne et l'autre fera sauter le courant mais peut faire cramer l'horloge voir la carte de la Pac si on n'utilise pas le bon branchement.

C'est pour ça que je te demande le schéma de ta Pac.  Very Happy  Very Happy

Schéma électrique Pacfirst 4.5 kw mono Tablea18

Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709


Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Pascal67 Mar 29 Avr 2014 - 4:22

Salut Paulo,

Merci pour ce schéma que je vais transmettre à mon ami et on verra bien si ce filwat compact système est compatible.

Voilà juste pour la forme le lien vers cette PAC

Schéma électrique Pacfirst 4.5 kw mono Pacfirst-plus-4-5-kw-mono
Pascal67
Pascal67

Nombre de messages : 8
Age : 57
Localisation : 67 Strasbourg
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Pascal67 Mer 30 Avr 2014 - 5:36

Mes pièces jointes d'hier.

Schéma électrique Pacfirst 4.5 kw mono Schama14

Schéma électrique Pacfirst 4.5 kw mono Schama15
Pascal67
Pascal67

Nombre de messages : 8
Age : 57
Localisation : 67 Strasbourg
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Paulo-17 Jeu 1 Mai 2014 - 16:48

Schéma électrique Pacfirst 4.5 kw mono 1301310943382112410819787

Je possède déjà celui là mais il manque de précision sur la nature du contact.

Normalement c'est "contact sec" car j'ai trouvé le model de tableau qui semble avoir servi pour la photo et ça serait un coffret METEOR qui n'accepte pas de tension en A-B.

Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709


Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Pascal67 Sam 3 Mai 2014 - 16:42

Salut Paulo,

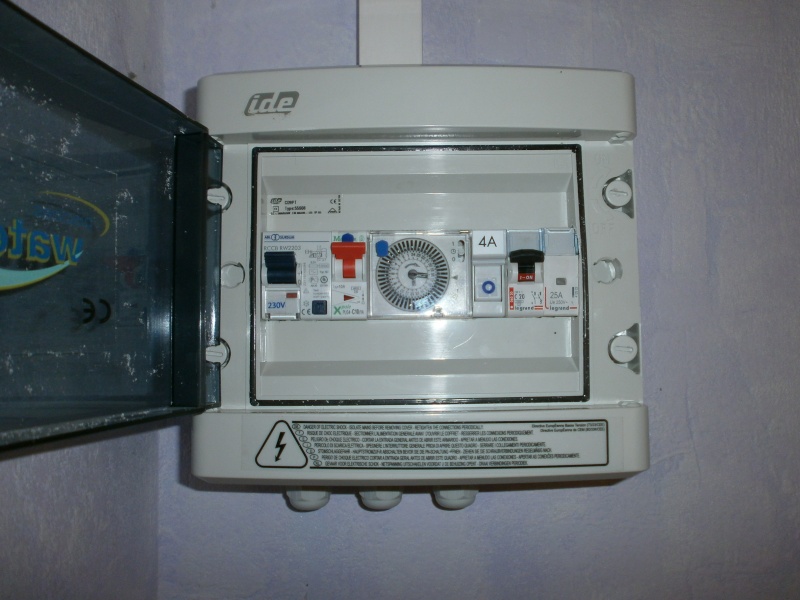

Voilà c'est fait et ça marche  Very Happy Merci à mon électricien.

Schéma électrique Pacfirst 4.5 kw mono P5030012
Pascal67
Pascal67

Nombre de messages : 8
Age : 57
Localisation : 67 Strasbourg
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Pacfirst 10.5 Kw

Message  handycal Ven 7 Avr 2017 - 8:01

Bonjour à tous


Je viens d'acheter une PAC OCLAIR PACFIRST 10.5 KW et j'ai les même doutes au niveau du branchement (je possède un coffret de filtration + 1projecteur AQUALUX modèle ELEXIUM), je ne comprends pas exactement ou il faut brancher les 2 fils 1.5 mm2 venant de la PAC.
D'autre part, je ne suis pas sur de bien avoir compris le fonctionnement de cette PAC : elle déclenche la pompe de filtration et se met en route quand la température de l'eau passe en dessous de la température de consigne ?


Merci m'éclairer sur ces 2 questions.

handycal

Nombre de messages : 1
Localisation : 71230
Date d'inscription : 07/04/2017

Revenir en haut Aller en bas

Schéma électrique Pacfirst 4.5 kw mono Empty Re: Schéma électrique Pacfirst 4.5 kw mono

Message  Paulo-17 Lun 17 Avr 2017 - 19:27

Schéma électrique Pacfirst 4.5 kw mono 1301310943382112410819787

Le fonctionnement de la majorité des PAC :



Voila le fonctionnement d’une PAC avec asservissement de la pompe de filtration.

1 – Lorsque la température de l’eau dans la PAC varie de 1 ou 2° par rapport à la température de consigne, (suivant le modèle).
2 – La PAC se met en route et commande le fonctionnement de la pompe de filtration et contrôle la présence d’un débit avec son capteur interne et la température de l’eau
3 – si celle-ci est toujours dans la valeur programmée la PAC arrête la pompe et se met en veille pour 1, 2 ou 3 heures suivant modèle et recommence inlassablement.
4 – si la température a effectivement changer la PAC va garder la pompe de filtration en fonctionnement et va produire du chaud ou du froid (si modèle équipé) jusqu’à ce que la température de consigne soit atteinte et ensuite elle se mettra en veille et coupera la pompe de filtration.
Schéma généralement utilisé que je conseil pour de très bonne gestion, il permet de mettre les relais à 0 afin d’empêcher un fonctionnement intempestif si on intervient sur la pompe par exemple, schéma pour un tableau Wat en ajoutant un contacteur de commande.

En simplifiant c’est la PAC qui commande, c’est elle qui décide quand la pompe doit fonctionner ou pas, par rapport à ses critères qui sont la température.

Schéma électrique Pacfirst 4.5 kw mono Tablea18


Schéma électrique Pacfirst 4.5 kw mono 091026114230211244722717
Schéma électrique Pacfirst 4.5 kw mono 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas
