BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Sam 3 Mai 2014 - 23:11

Bonsoir j ai besoin d aide ,je viens de changer ma fitration filwat d une olivia, pas trop de probleme en suivant vos précieux conseils,j arrive à la partie electrique et je voudrais savoir ce que l on peut recuperer (transfo boitier electrique filwat etc...)ou si je dois tout changer .Si c est le cas comment effectuer les branchements car je suis un peu dans le flou. Merci

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Sam 3 Mai 2014 - 23:59



Si tu n'a pas augmenté la puissance du moteur tu n'a rien à faire tu branche comme c'était, si ta nouvelle pompe dépasse 0.75 CV il faudrait un relais de puissance pour assurer.

Si tu a déplacé certain éléments et que les longueurs de câbles ont augmentées il faudrait peut etre revoir la section des circuits plus longs.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Mar 6 Mai 2014 - 22:15

Bonsoir , mercipour ta réponse, si je comprend bien je peux récupérer le bloc électrique ou se trouve le transformateur sur la pompe filwat et le mettre dans mon nouveau local technique.
Jai une distance entre le projecteur et le transfo de 13 mètres, je voulais l'alimenter en 6 mm ( section de cables). Ma pompe c 'est une 1 CV, pourquoi mettre un relais de puissance? Y a t'il un risque si je n'en met pas?  Merci

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Mer 7 Mai 2014 - 0:51



Le 6² pour 13 mètres c'est un peu juste mais ça passe, tu va perdre en tension donc en intensité lumineuse mais ton ampoule durera plus longtemps et le jour où elle est HS tu la remplacera par des leds.

Si tu ne met pas de relais tu va remplacer régulièrement ton horloge car le contact interne est limite pour une pompe de 1 CV.

Normalement sur le matériel électrique c'est écrit comme ça 16(4)A 250V : Le chiffre normal 16A c'est la charge résistive (chauffage à résistance ou lampes) et le chiffre entre parenthèse (4A) la charge inductive (moteur, bobinage), mais souvent ce n'est indiqué que dans la notice.

Une pompe de 1 CV consomme au maxi 1.1 kW donc entre 4.8 et 5 A, l'horloge peut tenir quelques années ou durer peut de temps et un relais/contacteur coûte moins cher qu'une horloge.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Mer 7 Mai 2014 - 22:36

Bonsoir,comme vous m avez mis le doute pour la section de cable pour alimenter le spot j ai carrément passe du 3*10 comme ca je suis tranquille.
Je viens de deplacer les tableau electrique et je vais faire les branchements (essayer sans me tromper) .
La pompe c est une Hayward spx81075z1c ( 1kw 4.36A)..... amperage 4amperes et la caracteristique que vous me dites c est (10A)4,0A donc il faut que j ailles me procurer le contacteur avec ces ref!
Et ensuite comment faut il le brancher? Merci

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Mer 7 Mai 2014 - 23:59



Pour le câble je t'invite à lire un autre sujet que j'ai réalisé là :
http://www.montage-wat erair.com/t170-section-des-cables-et-chute-de-tension-en-12-volts
tu fais un copier/coller du lien en supprimant l'espace au milieux du nom de la marque.

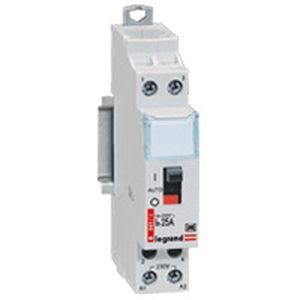

Pour le contacteur tu prend dans n'importe quel GSB un contacteur/relais jour/nuit 25 A (destiné au chauffe-eau électrique) de bonne marque si possible minimum NF,



ne donne pas plus de précision sinon il vont te donner le meilleur produit qui existe  Very Happy , quand tu l'auras tu me donnera les références du produit et tu me fait une belle photo de ton tableau et je te réaliserais un petit dessin en t'indiquant comment le brancher.

En terme d'électricien tu alimentera la bobine du contacteur (A1 et A2) par les fils dédiés précédemment à la pompe, le contacteur sera alimenter en 1 et 3 par l'aval du disjoncteur de la pompe et ta nouvelle pompe sera raccordé en aval du contacteur en 2 et 4.

Mais un dessin sera plus parlant.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Dim 11 Mai 2014 - 0:17

Bonsoir Paulo mes photos sont un peu longues a arriver car pour l instant je ne parviens pas a les inserer dans le message . sorry

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Dim 11 Mai 2014 - 10:14



Ton tableau est'il celui là  Question  Question



Une explication pour inserer des photos sur le forum : "Votre piscine wat erair, vos photos"






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Dim 11 Mai 2014 - 13:28


NON C EST CELUI LA

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Dim 11 Mai 2014 - 13:34

LE CONTACTEUR C EST LE SCHNEIDER ELECTRIQUE DE CHEZ LM.
JE PENSE QUE J Y SUIS ARRIVE POUR LES PHOTOS AVEC TOUTES CES EXPLICATIONS Merci  ENCORE MERCI

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Dim 11 Mai 2014 - 22:22


patvava a écrit:LE CONTACTEUR C EST LE SCHNEIDER ELECTRIQUE DE CHEZ LM.
JE PENSE QUE J Y SUIS ARRIVE POUR LES PHOTOS AVEC TOUTES CES EXPLICATIONS Merci  ENCORE MERCI

Tu pourrais me donner la reference exact du contacteur car il y a plusieurs modèles  Question  Question

Si possible aussi l'intensité du disjoncteur de droite et celle du fusible  Question Question




PS : Évite les majuscules, ça ne se fait pas sur un forum.  Very Happy Very Happy




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Dim 11 Mai 2014 - 22:58


Reference du contacteur Réf 66971275 chez LM

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Lun 12 Mai 2014 - 1:48

patvava a écrit: Reference du contacteur Réf 66971275 chez LM

Prend plutôt un modèle 20 A (c'est pas plus cher) qui permet d'alimenter un moteur de 7 A le 16 A est pour un moteur 5 A, c'est un peu juste autant avoir de la marge, moi je met toujours des 25 A souvent moins cher car bien plus distribué en grande quantité.

Sauf si tu l'a deja acheté, dans ce cas il faut faire avec.

Ton disjoncteur semble etre un 10 Ampère un reflet empêche de bien voir, si tu peux confirmer, quel est la valeur du fusible que est dans le coupe-circuit à coté  Question Question






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Lun 12 Mai 2014 - 8:53

Bonjour,la valeur du fusible est un 10A,et le disjoncteur est un 10 aussi.
Pour ce qui est du contacteur je ne l ai pas encore acheté car je n etais pas sur .Donc je suis ton conseil je prendrais un 20A pas de probleme. Merci

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Lun 12 Mai 2014 - 10:02



Tu récupère l'horloge d'origine que tu place dans le tableau, à coté de ton nouveau contacteur, tu remplace le fusible 10 A par un 4 A et tu le câble comme ça :








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Lun 12 Mai 2014 - 18:45

Bonsoir ,je vous remercie encore ,je vais pouvoir le brancher dans la semaine.
Une petite question ,a quoi sert alors le condensateur ou se trouve mon transformateur(antiparasites peut etre)car avec ton montage je supprime tout ça.De plus je rajoute un surpresseur pour un robot,il me suffit juste de mettre un disjoncteur,je me trompe! Merci

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Lun 12 Mai 2014 - 18:59

patvava a écrit:Bonsoir ,je vous remercie encore ,je vais pouvoir le brancher dans la semaine.
Une petite question ,a quoi sert alors le condensateur ou se trouve mon transformateur(antiparasites peut etre)car avec ton montage je supprime tout ça.De plus je rajoute un surpresseur pour un robot,il me suffit juste de mettre un disjoncteur,je me trompe! Merci

Dans l’ancienne pompe le condensateur de démarrage n'est pas incorporé c'est pour ça qui est dans la petite boite, sur une pompe standard il est dans ou à coté du bornier de branchement, donc tu ne garde que le transfo, le restant n'a pas d'utilité, le condensateur tu le met de coté il pourra te dépanner ou dépanner quelqu'un d’autre.

Attention aux robots avec surpresseur  Exclamation Exclamation

il faut avoir une prise balai spécifique
la canalisation doit etre en PVC rigide 16 bars
Il faut un deuxieme tableau électrique presque identique à celui là avec disjoncteur, horloge, contacteur peut etre.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Lun 12 Mai 2014 - 21:35

Ok pour les infos pour le condensateur encore Merci.
En ce qui concerne le surpresseur je veux m'en servir que pour nettoyer et je pensais le brancher à l'utilisation . Pourquoi une horloge pour le surpresseur malgré que j' en ai une autre. Pour le condensateur ou autre je peux dépanner quelqu'un d autre mais dès que j'aurais finis je ferais un liste . sunny

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Lun 12 Mai 2014 - 22:17

Le surpresseur doit etre raccordé en rigide donc ça risque d'etre difficile à gérer.

Normalement un Polaris doit fonctionner 2 à 3 h par jour donc pour automatiser il faut une horloge indépendante puisque celle de la filtration ce sera de 8 à 16 h de fonctionnement et il faut soit que les horloges soit synchrone soit que le Polaris pilote la filtration puisqu'il doivent fonctionner en même temps.







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  patvava le Lun 12 Mai 2014 - 22:39

Pour le surpresseur pas de problème l alimentation est déjà faite en 32 mm rigide.
Donc si je comprends bien il faut une deuxième horloge qui soit commandée par celle de la pompe.
Mais comment la mettre car il faut la relier avec celle de la pompe je penses drunken

patvava
Bébé nageur
Bébé nageur

Nombre de messages : 20
Localisation : france
Date d'inscription : 30/12/2012

Revenir en haut Aller en bas

Re: BRANCHEMENT ELECTRIQUE APRES RENOVATION FILTRATION

Message  Paulo-77 le Mar 13 Mai 2014 - 23:56



Lorsque le surpresseur se met en route il faut bien sûr que la pompe de filtration soit en service soit avec sa propre horloge soit en pilotant avec l’horloge du surpresseur.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13245
Age : 66
Localisation : JE SUIS CHARLIE
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas
