Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 0:24

Bonjour Paulo-77,
Je m'adresse à toi car le type de problème apparemment serait dans tes cordes ...
Je viens d'installer et de raccorder hydrauliquement une PAC Poolex Dreamline 150 mono. Tout fonctionne, mais je voudrais raccorder l'asservissement de cette PAC à la pompe de mon Escatop. Beaucoup de possibilités et de schémas sont accessibles sur le net, et aucun renseignement valable ne m'a été donné de chez Wat. (Belgique). Il s'agit donc des deux fils devant partir de P1 et P2 du bornier de la PAC vers le coffret Wat de l'Escatop. Mais où les brancher au vu de la photo ci-jointe :
[Vous devez être inscrit et connecté pour voir ce lien]

C'est une installation Wat qui fonctionne bien depuis 1997 ! Les entrées de fils en bas à gauche correspondent à l'alimentation du coffret, les fils du bas de droite sont pour l'alimentation de la pompe et le petit boîtier noir en haut à droite est l'interrupteur pneumatique déclenchant la pompe par pression......Mais je crois bien que tu "connais" tout ça ! Surprised  Les petites saletés et insectes sont là pour la bonne conservation du tout !  Rolling Eyes
Concernant le bornier de la Dreamline, 5 connections possibles : 2 + terre pour l'alim. de la machine, et 2 pour la connexion à la pompe de filtration.

Aurais-tu la gentillesse de me proposer le bon branchement pour l'asservissement ? Je suis fatigué de mes recherches infructueuses sur le net !  Crying or Very sad
Si besoin d'autres renseignements, je suis dispo.
D'avance,  Merci  beaucoup.

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 12:23



Pour l'alimentation de ta Pac je suppose que tu n'a pas de problème mais je confirme quand même le besoin :

Il te faut un Disjoncteur 20A+N standard (courbe C),

précision importante, il faut que l'alimentation de ce disjoncteur soit issu du même différentiel que l'alimentation de l'Escatop (compléments d'infos si besoin).

Les fils P1 et P2 issu de la Pac iront sur A1 - A2 du contacteur à droite en faisant bien attention (en testant) à ne pas croiser phase et neutre.

Si toute la ligne est bien branchée P1 doit etre le Neutre sur la Pac et sur le contacteur A2 est le neutre mais un contrôle n'est pas superflu.

Edit : Sur une Poolex Dreamline P1 est la phase alors que sur les autres Poolex Jetline ou standard c'est le contraire.




Dernière édition par Paulo-77 le Jeu 26 Juin 2014 - 22:38, édité 1 fois




Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 15:00

Rebonjour Paulo-77, et très heureux de ta réponse rapide !
Avant de te lire, un technicien de chez W********* m'a renseigné par tél sur le branchement à effectuer (j'attendais depuis 48 heures son coup de fil !
La solution, pour lui était le branchement des deux fils P1 et P2 sur l'horloge du coffret Escatop en positions 2 et 3 ! C'est vrai qu'en pontant ces entrées, la pompe de filtration s'enclenchait... J'ai donc fait le raccordement et au moment d'enclencher la PAC (filtration en marche), le disjoncteur de la pompe s'est déclenché !!!!
Au rappel du technicien en question, il ne sait plus rien faire pour moi, je dois questionner Poolex !!
J'ai repris mon PC et j'ai lu ta réponse (oh joie !)

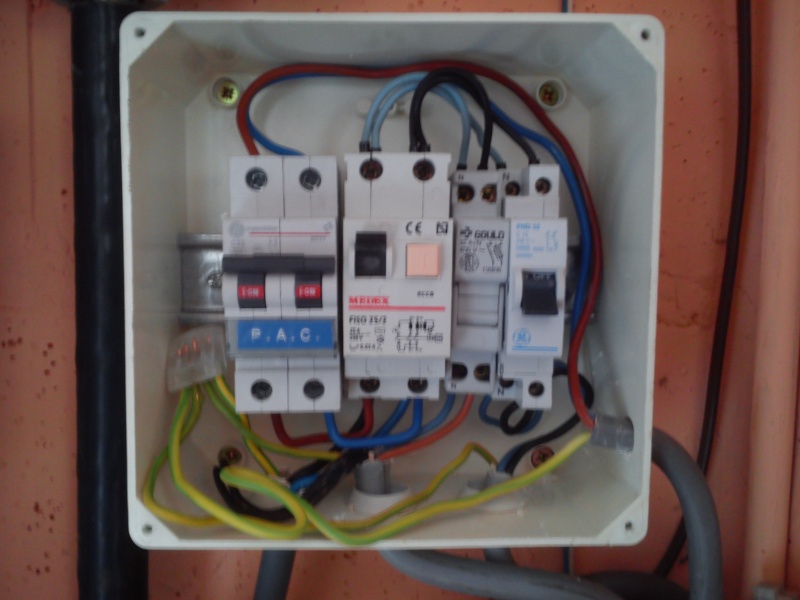

Voilà, concernant le disjoncteur de la PAC, c'est un 32A et son alim. est sur le même différentiel que la pompe de filtration. La PAC tourne (avec la filtration) comme une horloge...
J'ai testé (phase ou neutre au moyen d'un tournevis testeur) le départ des fils d'asservissement de la PAC et c'est P1 qui remporte le prix de Phase.
Sur le contacteur du coffret, c'est A2 qui est la phase.
Donc, pour résumer, je raccorde P1 sur A2 et P2 sur A1 ? C'est bien ça ?
Si je suis dans le bon, ....... "longue vie à Paulo-77 !!!!!!!!!!!!!!!!!!"
A te relire, et Merci encore.

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 16:16

leblanc a écrit:La solution, pour lui était le branchement des deux fils P1 et P2 sur l'horloge du coffret Escatop en positions 2 et 3 ! C'est vrai qu'en pontant ces entrées, la pompe de filtration s'enclenchait... J'ai donc fait le raccordement et au moment d'enclencher la PAC (filtration en marche), le disjoncteur de la pompe s'est déclenché !!!!

Tu a eu beaucoup de chance sur ce coup là car brancher une alimentation 220 V (P1/P2 de Pac) sur un contact sec horloge c'est un coup à griller la carde de la Pac et l'horloge.
Si tu avait enclenché la Pac en premier c'était gagner, il t'a donné les branchements d'une Pac Wat qui peut se faire comme il l'a décrit.


Voilà, concernant le disjoncteur de la PAC, c'est un 32A et son alim. est sur le même différentiel que la pompe de filtration. La PAC tourne (avec la filtration) comme une horloge...

C'est bon ton 32 A j'ai lu la notice il demande 26 A mais comme il la donne pour 3600 W de consommation chez moi ça ne fait que 16 A donc je t'avais dis 20 A.

J'ai testé (phase ou neutre au moyen d'un tournevis testeur) le départ des fils d'asservissement de la PAC et c'est P1 qui remporte le prix de Phase.

ça c'est OK, j'ai répondu sans suffisamment contrôler tout à l'heure j'ai vu bleu et pour moi bleu c'est neutre mais pas pour les Chinois.

Sur le contacteur du coffret, c'est A2 qui est la phase.

T'est sûr  Question  Question car ça voudrait dire que tu as un raté coté alimentation de l'Escalier en que c'est le bleu qui est la phase, les tournevis testeurs ne fonctionnent correctement que si il n'y a rien de raccordé après l'emplacement du test.

Donc, pour résumer, je raccorde P1 sur A2 et P2 sur A1 ? C'est bien ça ?
Si je suis dans le bon, ....... "longue vie à Paulo-77 !!!!!!!!!!!!!!!!!!"

Par rapport à tes tests c'est bien çà si tous est bon, mais je dirais attend de faire d'autres tests car ça me chagrine, fait fonctionner sans asservissement en attendant.  Very Happy  Very Happy


A te relire, et Merci encore.




Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 16:36

J'ai retesté les phases et neutres avec un ohmmètre (pendant le fonctionnement des 2 pompes) et je confirme que P1 ET A2 sont les phases (> 220v).

Je peux y aller sans trop de risques ? P1 sur A2........P2 sur A1 ?

Merci de me confirmer, ou pas. Suis impatient de brancher ! ....

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 16:47

Avec ton voltmètre, filtration en route test "A2 avec terre" et aussi "A1 avec terre" pour voir les tensions.

Pour P1 ça correspond au schéma.






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 16:53

J'ai omis de le signaler dans mon message précédent, mais j'avais testé aussi P2 (avec terre) et A1 (avec terre) avec mon ohmmètre et aucune tension ...

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 17:00

Pardon, je dis ohmmètre mais c'est bien en voltmètre sur 750 courant alternatif que les 4 tests ont été effectués.
Avec tensions positives sur P1 et A2 en passant par la terre respective.

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 17:01

Ok, donc tu doit avoir la phase sur la borne T1 du thermique fil bleu d'alimentation alors que tu devrais avoir un neutre et la phase sur T2.

Si c'est bien le cas il faudrait croiser au tableau général.
J'avait bien compris pour ton appareil de mesure  lol!






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 17:16

J'ai effectivement la phase sur T1 et le neutre sur T2.
Je peux juste inverser les 2 fils d'alim. dans le coffret Wat de la photo, et rien changer d'autre, sauf que P1 (phase) irait alors sur A1 (qui deviendrait phase), et P2 (neutre) sur A2 (qui deviendrait neutre) ?
Le reste du cablage reste tel quel ?

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 17:37

Oui tu peux faire comme ça, bon moi je suis un peu  Rolling Eyes (beaucoup) tatillon et la phase sur un fil bleu me défrise d'autant plus que c'est pas conforme.  lol!

On doit pouvoir prendre à pleine mains un fil bleu sous tension sans risquer sa vie  sorry

Bon normalement on coupe le courant avant de toucher un fil  Mdr






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 17:40

Ok, je fais ça tout de suite et je t'informe du résultat......ou du diagnostique du médecin urgentiste ! affraid Laughing

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 18:10

Voilà, essai NON concluant !!!....
Actions prises :
Dans coffret Wat, fil bleu de T1 passé à T2 et Fil brun de T2 passé à T1. Mise en route pompe filtration : ok.
Coupé alim coffret et raccordement P1 sur A1 et P2 sur A2. Mise en route pompe filtration : ok.
Enclenchement disjoncteur PAC et ...... disjoncteur pompe filtration se déclenche !!!!!!!!!!!!!!!
Pour l'instant, revenu au fil bleu (phase) sur T1 et fil brun (neutre) sur T2.
Déconnecté P1 de A1 et P2 de A2.

Je me demande si je n'essayerais pas P1 sur A2 (les deux phases), et P2 sur A1 (les deux neutres) !?  interogation
Qu'en pense-tu ?
Merci de me soutenir !  pale

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 19:00

Pour faire simple :
- il faut que le/les fils bleu du tableau Wat soit un neutre (impératif)
- le neutre de la Pac doit etre sur le neutre du contacteur soit A2

Si tu a la possibilité met une lampe de 220 v sur P1 - P2 pour voir si tu à vraiment une tension efficace.






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Jeu 26 Juin 2014 - 19:41

Bon, il se fait tard, le soir tombe, je m'énerve, le match Corée-Belgique va commencer...
J'ai tout rangé et verrai ça demain à tête reposée.
Je crois que c'est au départ, au coffret Wat du garage qui reprend le disjoncteur pompe Escatop, disjoncteur projecteur piscine, disjoncteur PAC et un module que je ne sait pas identifier (disjoncteur thermique ?). Je ferai une photo demain.  scratch
La PAC tourne, avec la filtration, l'eau chauffe....
"Tomorrow is another day"
Bonne soirée à tous !

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 19:51

Ok, pendant la montée en température c'est pas important que tu soit obligé de laisser la filtration en service.

Tout à l’heure je te fais un complément d'infos.






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Jeu 26 Juin 2014 - 22:10

Explication :

La phase issue de la Pac doit évidement arriver sur la phase alimentant le contacteur mais il faut absolument avoir reconstitué le schéma d'origine Wat avec la phase et le neutre au bon emplacement.

Sur le schéma Wat le neutre est direct (A2) et la phase est commandée par l'horloge (A1) si tu ne remet pas la phase à son bon endroit la phase est direct et le neutre commandé, je pense que tu est d'accord avec ça  Exclamation  Exclamation

Sur la Pac (P1/P2) la démarche est identique au schéma de base de Wat le neutre est direct et la phase commandée,

si tu ne change pas le câblage du tableau Wat tu à :

Wat : la phase est direct et le neutre commandé
PAC : le neutre est direct et la phase commandée

Donc phase direct + neutre direct c'est un fonctionnement permanent de la filtration Idea Idea

Voila pourquoi je te dis de modifier l'alimentation du tableau Wat, ce n'est ni pour me faire plaisir ni pour etre conforme, c'est juste pour que ça fonctionne.  Very Happy Very Happy

leblanc a écrit:Voilà, essai NON concluant !!!....
Actions prises :
Dans coffret Wat, fil bleu de T1 passé à T2 et Fil brun de T2 passé à T1. Mise en route pompe filtration : ok.
Coupé alim coffret et raccordement P1 sur A1 et P2 sur A2. Mise en route pompe filtration : ok.
Enclenchement disjoncteur PAC et ...... disjoncteur pompe filtration se déclenche !!!!!!!!!!!!!!!

Là c'est pas normal, il y a autre chose tes phases sont bien connectées entre elle et les neutres entre eux donc pas de court-circuit, c'est quel disjoncteur qui saute  Question  Question

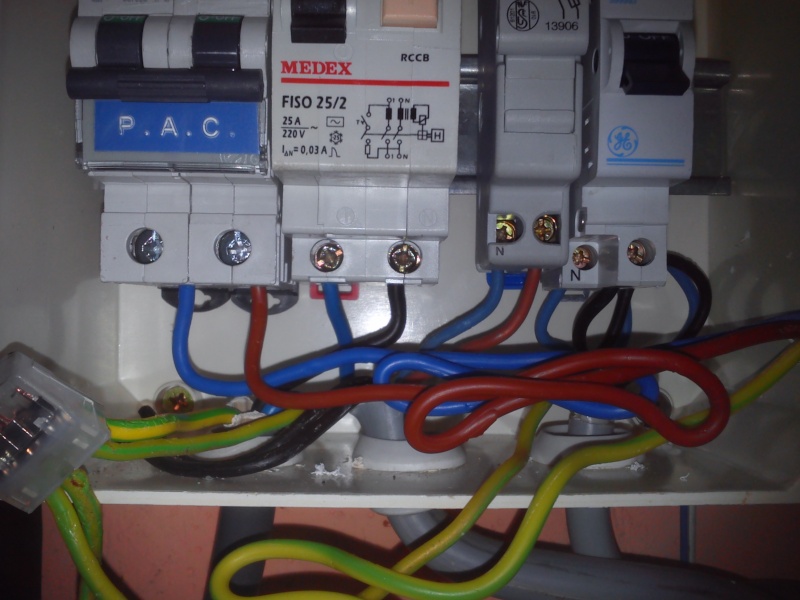

Pour la photo essais de cadrer pour voir tous les branchements ou tu fais 2 photos une plongé et une contre plongé.






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Ven 27 Juin 2014 - 18:47

Désolé de ne pas avoir répondu plus tôt, journée chargée pour préparatifs d'un BBQ-Piscine pour ce dimanche (22 convives !)
Voici quelques photos qui vont certainement te mettre la puce à l'oreille :

1ère = photo du coffret Wat de départ au garage [un peu flou ...de gauche à droite : disjoncteur 32A de la PAC, disjoncteur 25A de la pompe de filtration Escatop, un module que je n'identifie pas (?) de 32A+neutre et pour terminer, disjoncteur 32A du spot de la piscine. Les cables entrant dans le coffret de g à d : alim du coffret, départ pompe de filtration,départ spot piscine, et enfin côté droit départ PAC]
[Vous devez être inscrit et connecté pour voir ce lien]

2ème = photo du même coffret "en plongée"...
[Vous devez être inscrit et connecté pour voir ce lien]

3ème = toujours le même coffret Wat "en contre-plongée"...
[Vous devez être inscrit et connecté pour voir ce lien]

Pour terminer, une photo du bornier de la PAC Poolex Dreamline 150 mono (en penchant la tête à gauche !)
[Vous devez être inscrit et connecté pour voir ce lien]

Sur la 2ème photo en "plongée", je perçois un passage inopportun de "phase à neutre", du Medex vers le Gould et le PND32. Mais je me trompe peut-être ....

Quoiqu'il en soit, pour l'instant, l'eau de la piscine monte en T°, demandé 28° et 26° affiché ! Mais dès que la T demandée sera atteinte, j'aimerais bien sûr passer à la méthode "asservissement" !

Voilà Paulo où j'en suis pour l'instant.
Merci pour tes prochaines instructions qui font que je ne me sent pas "seul au monde" !

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Ven 27 Juin 2014 - 21:05



Tu fait du cumul d'erreurs, j'ai compris tous les problèmes "la puce dans l'oreille même"  Very Happy  Very Happy :

Le positionnement phase / neutre est mauvais, la Pac n'est pas protégé par le même différentiel que la filtration (demandé au début  Very Happy )

Déjà en premier il faut refaire ton tableau garage afin qu'il soit correct.

Un petit dessin pour faciliter l'explication :

[Vous devez être inscrit et connecté pour voir ce lien]

Tu câble comme le dessin et c'est parfait pour ce coté.

Dans ton tableau Escatop les fils issu de la Pac GRIS NEUTRE va sur A2 et le fil NOIR PHASE va sur A1 en ayant bien sur le tableau comme je le vois sur la première photo en haut du sujet.






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Ven 27 Juin 2014 - 21:13

Un petit complément (après avoir agrandi un peu plus les photos) le disjoncteur PND32 qui alimente ton spot est un 10A donc il est parfait je retire ce que j'ai écrit à son sujet  sorry






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Sam 28 Juin 2014 - 14:04

Voilà, voilà... Tout bien !!!!!!
J'ai fait comme tu me l'as indiqué ET ça marche !!! cheers
Voici les 2 dernières photos du coffret garage (avant de remettre un peu d'ordre dans les fils et de refermer)

Désolé encore : photo un peu floue, et à se tordre le cou !
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Les P1 et P2 de la PAC sont raccordés respectivement sur A1 et A2 du contacteur du coffret Escatop, les fils de l'alimentation étant revenus à leur position initiale de ma 1ère photo du sujet. P1 (phase) est donc sur A1 (phase), P2 (neutre) est sur A2 (neutre).
Petite question : afin de profiter pleinement du mode "asservissement" de la pompe de circulation, quelle doit être la position du sélecteur de l'horloge du coffret Wat ["0", "horloge" ou "1"] ? Le paramètre d'usine de la PAC est le mode 1 (mode spécial, celui qui me convient) au niveau du code 10 des paramètres par défaut.

Merci ÉNORMÉMENT pour tes conseils de PRO, ta précision et pour ta patience !!!!!!!!! Un niveau pareil d'efficacité et de gentillesse devrait être largement récompensé (rémunéré). Tu m'as fait épargné l'intervention coûteuse et peut-être inefficace d'un électricien et tu m'as fait mieux comprendre certains problèmes électriques (même à 60 ans, on apprend toujours, à condition d'être "aware" comme dirait mon compatriote J-C VD).
Je te recommanderai à l'occasion !

Ce sujet sera donc considéré comme résolu (après ton dernier conseil sur la position de l'horloge)

leblanc

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Sam 28 Juin 2014 - 22:29


leblanc a écrit: Petite question : afin de profiter pleinement du mode "asservissement" de la pompe de circulation, quelle doit être la position du sélecteur de l'horloge du coffret Wat ["0", "horloge" ou "1"] ?

Tu le met sur "horloge" pour avoir la programmation, les commandes se superposeront sans aucun soucis, "0" c'est coupé et "1" c'est marche forcé.

Le paramètre d'usine de la PAC est le mode 1 (mode spécial, celui qui me convient) au niveau du code 10 des paramètres par défaut.

Le mode 1 est parfait, par contre au paramètre 13 si ce n'est pas fait je te conseil le mode 2 "chauffage seulement" car si l'eau chauffe de trop il suffit de laissé la piscine ouverte la nuit plutôt que de la laisser refroidir électriquement.

Autre petite chose, quand ta piscine est arriver en température il est préférable de régler une période de fonctionnement afin de l’empêcher de lancer la filtration toutes les 15 mn  pour faire tourner la filtration 2 mn afin de vérifier la température de l'eau.

Perso j'utilise une horloge qui empêche la Pac de lancer la filtration pendant la nuit, j'autorise seulement à partir de 10 h du matin car entre 10 h et 14 h (heure de la baignade) chez moi c'est le temps qu'il faut pour récupérer les déperditions de la nuit lorsque le soleil est faiblard ou absent, si il est là avec l'abri le soleil suffit.

Il te suffit de trouver une horloge (comme celle deja en place) on trouve de bon prix sur eBay (une marque renommée (Legrand, Merlin-Gerin) est inusable, donc une occase fait très bien l'affaire).

Si ça t’intéresse je te donnerais les branchements à effectuer.


Merci ÉNORMÉMENT pour tes conseils de PRO, ta précision et pour ta patience !!!!!!!!!
Ce sujet sera donc considéré comme résolu (après ton dernier conseil sur la position de l'horloge)

Ton retour et ton commentaire me satisfait pleinement car c'est une chose que beaucoup oublient  lol!

PS : La filtration de nuit (vu sur l'horloge) n'a aucun interet (pas d’insectes, pas d'UV, peu de pollution, peu de baigneurs) il est préférable de filtrer le jour.







Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Lun 30 Juin 2014 - 16:55

Bonjour Paulo,

J'ai suivi tes bons conseils et j'ai donc :
-placé le sélecteur de l'horloge de la filtration sur "horloge"
-choisi le mode "2" (chauffage seulement) du paramètre "13"
-supprimé les périodes de filtration de nuit à l'horloge

Concernant ta remarque :
Autre petite chose, quand ta piscine est arriver en température il est préférable de régler une période de fonctionnement afin de l’empêcher de lancer la filtration toutes les 15 mn pour faire tourner la filtration 2 mn afin de vérifier la température de l'eau.
j'ai alors programmé 1 période de marche/arrêt, de 10h00 à 19h00, MAIS...est-ce que les checks de la PAC (2' de marche, 15' d'arrêt) se feront encore malgré tout en dehors de cette plage horaire ? Si oui, alors bien sûr j'ai besoin d'une horloge supplémentaire, et dans ce cas, je suis intéressé de savoir quelle doit être, dans mon cas, sa protection (32A ?) et les branchements à effectuer.
Là, je suis un peu perdu niveau programmation...

 jesuislourd
 Merci

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Paulo-77 le Lun 30 Juin 2014 - 20:58



10 h / 19 h c'est un peu juste pour une eau à 28°, 8 h / 20 h serait bien plus judicieux.

He oui la Pac va donner un ordre chaque 15 mn ou 20 si tu pousse au maximum mais ça n'a absolument aucun interet car l'inertie de la température d'une piscine n'est jamais aussi rapide, 2 h aurait été une valeur correct et faisait gagner presque 30 démarrage par nuit.

Dans le cas d'une horloge supplémentaire elle sera raccordée au même endroit que celle d'origine, seul le câblage du contact change, je te l'indiquerais en fonction du modèle utilisé.

Si tu achète un produit faible largeur il passerait en supplément dans ton tableau comme par exemple ça :

[Vous devez être inscrit et connecté pour voir ce lien]

Pour le plaisir, mon/mes tableaux :

[Vous devez être inscrit et connecté pour voir ce lien]






Mon Blog : [Vous devez être inscrit et connecté pour voir ce lien]  Mise à jour le 15 mai 2017 [Vous devez être inscrit et connecté pour voir ce lien]

avatar
Paulo-77
Admin

Nombre de messages : 13335
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  leblanc le Mer 2 Juil 2014 - 15:29

Bonjour Paulo,
Puisque tu accepte encore un peu de conversation, je ne vais pas me gêner car c'est un vrai plaisir de lire tes conseils !
Je ne vais pas la faire trop longue.
Tout fonctionne bien en ce qui concerne la PAC, mais j'ai un soucis à présent au niveau de la pompe filtrante de mon Escatop !
J'ai, cette fois, le compteur général qui disjoncte lorsque la PAC tourne, ainsi que la pompe de filtration et qu'il y a une assez forte demande de courant en même temps, genre lave-linge ou frigo + autres appareils électriques... Là, il ne s'agit plus du cablage "piscine" mais bien d'un problème électrique général.
Quoiqu'il en soit, j'ai fait venir un professionnel en électricité générale qui, au vu de l'installation récente de ma PAC m'a certifié que tout était bon. Après de nombreux tests sur les différents coffrets électriques du garage, il a constaté une perte (conséquente d'après lui) sur l'alimentation de la pompe de filtration de la piscine lorsqu'elle tournait ! (Ah bon !...) Il suppose qu'il y aurait un problème d'isolation de câble interne à ce niveau ou un problème de vieillesse, ou de grippage. C'est son associé de frère, plus "calé" question pompes de piscine, qui passera jeudi ou vendredi pour certifier ou pas ce phénomène...
J'espère que ce n'est pas trop grave et que, si c'est bien ma pompe "STA RITE" qui prend de l'âge, ce sera encore possible de lui redonner une nouvelle jeunesse (rebobinage), sinon ce sera de nouveaux frais pour une nouvelle (+/- 500€) accompagnés des soucis d'adaptation, mon Escatop datant de 1997 !!...
J'ai en plus l'intention de m'offrir une bâche d'été flottante et un enrouleur (de 7.5m, ma piscine étant une "madelaine" améliorée)... (Je trouve que le confort augmente fort avec l'âge et la maladie ...)
Donc, suite "au prochain numéro" pour le diagnostique en fin de semaine (j'espère !)
En attendant, j'enclenche et déclenche la PAC via le disjoncteur garage, ainsi plus de checks pendant les nuits, et je ne la fais tourner le jour que si la demande électrique domestique n'est pas trop élevée !! Pfffffff .........
Voilà Paulo où j'en suis. J'avance, lentement mais sûrement... et grâce à toi !
Philippe (alias leblanc)

leblanc
Bébé nageur
Bébé nageur

Nombre de messages : 30
Age : 63
Localisation : Belgique
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Raccordement élect. PAC pour asservissement filtration Escatop (RÉSOLU)

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
