raccordement tableau principal au local technique

Message  yoyo42 le Lun 20 Oct 2014 - 16:57

bonjour
Je commence mon installation électrique.
distance entre les deux 30 mètres.
Tableau électrique principal de la maison équipé de 3 rangées de disjoncteurs avec en tète chacune un inter différentiel de 40 A; 32 Ma.
Puis 'je repartir de l'un d'entre eux pour aller vers mon local technique avec un câble de 3G4mm2, ou bien je dois remettre un inter différentiel dans mon local.
Merci d'avance

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  Paulo-77 le Lun 20 Oct 2014 - 19:03


yoyo42 a écrit:bonjour
Je commence mon installation électrique.
distance entre les deux 30 mètres.
Tableau électrique principal de la maison équipé de 3 rangées de disjoncteurs avec en tète chacune un inter différentiel de 40 A; 32 Ma.
Puis 'je repartir de l'un d'entre eux pour aller vers mon local technique  avec un câble de 3G4mm2, ou bien je dois remettre un inter différentiel dans mon local.
Merci d'avance

Non tu ne peux pas faire un départ sur un interrupteur différentiel il faut une protection contre les surintensités et les court-circuits (disjoncteur ou fusible).

La bonne règle pour ton installation serait : ton départ en RO2V 3G4² sur un disjoncteur 20 A repris sur ton répartiteur, dans ton local technique un interrupteur différentiel 40 A 30 mA puis tes disjoncteurs de protection.

Si ton tableau piscine se trouve à moins de 3.5 m de la piscine le différentiel doit etre déporté.

Variante qui resterait dans ton idée, conforme mais pas de sélectivité (un défaut sur ta piscine te priverait de courant dans la maison) :

En aval d'un de tes interrupteurs différentiels 30 mA tu installe un disjoncteur 20 A sur lequel tu raccorderas ton câble qui alimentera ton tableau piscine.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  yoyo42 le Lun 20 Oct 2014 - 20:46

re bonsoir
donc si j'ai bien compris je dois réinstaller un disjoncteur 20A sur mon tableau principale , d'où partira mon câble 3G4² jusqu'à mon local technique.
Dans le local ,j' installe un inter différentiel auquel je raccorde le tableau Wat plus les autres disjoncteurs.
d'avance Merci Paulo

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  Paulo-77 le Lun 20 Oct 2014 - 21:56

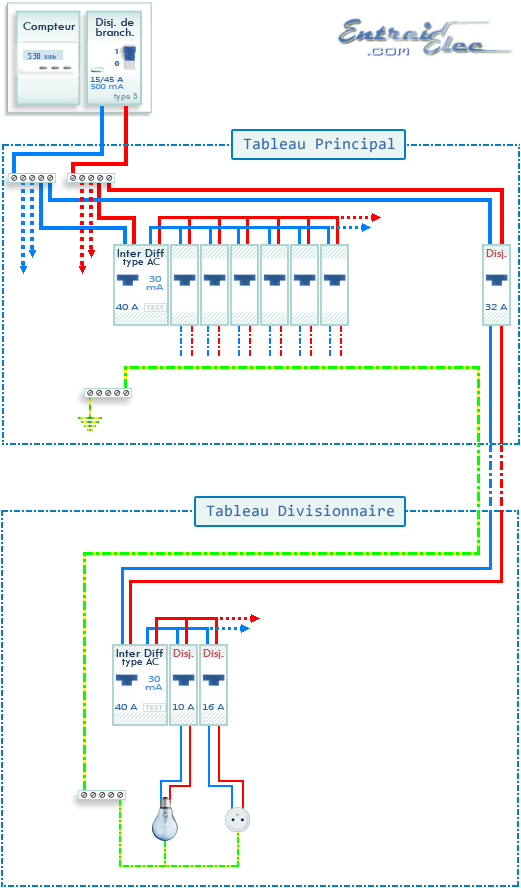

C'est ça, voila un synoptique provenant du site EntraidElec.com qui représente parfaitement ton cas de figure et c'est ce branchement qu'il faut privilégier :



L'autre branchement que je t'ai indiqué est lui aussi utilisable mais dans tous les cas de figure le câble doit etre protégé contre les court-circuits et les surintensités.

Attention quand même aux ajouts que tu pourrais faire dans ton local car le maximum tout compris est de 4.5 kW en simultané.










Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  yoyo42 le Mar 21 Oct 2014 - 7:31

Merci bien Paulo pour toutes ces infos, c'est très appréciable.
A bientôt

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

raccord boitier WAT au tableau secondaire

Message  yoyo42 le Mar 21 Oct 2014 - 15:54

Paulo j'ai encore besoin de toi .
Je viens d'installer mon tableau secondaire dans mon local technique avec:
1 inter diff 40A en tète
2 disjoncteurs 20A
1 disjoncteur 16A
Je voudrais savoir comment et avec quel section de câble dois je raccorder le coffret WAT a mon tableau secondaire.
Merci d'avance.

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  Paulo-77 le Mar 21 Oct 2014 - 21:52



Si il te reste une chute de ton 4² tu l'utilise sinon du RO2V 3G2.5² (repris en aval du diff) fera l'affaire pour alimenter le tableau Wat.

Deux disjoncteurs 20 A et un 16 A tu va alimenter quoi avec ça c'est bien gros comme protection Question Question







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  yoyo42 le Mer 22 Oct 2014 - 7:47

- un 20A pour relier le coffret WAT
- un 20A pour circuit prise
- un 16 pour circuit lumière
Tu vas me prendre pour un débile, mais sur quoi je me raccorde dans le boitier WAT pour l'alimenter.
Je n'y connais absolument rien.
Merci Paulo

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  Paulo-77 le Mer 22 Oct 2014 - 8:21


yoyo42 a écrit:- un 20A pour relier le coffret WAT

Tu pouvais t'en passer, la surprotection n'est pas un problème mais c'est un coût pour rien puis-qu’avant tu as le 20 A du départ général et après le 10 A de la filtration.

- un 20A pour circuit prise

Normalement pour les prises c'est 16 A ou alors il te faudra poser des prises 20 A

- un 16 pour circuit lumière

C'est bien trop gros pour la lumière un 10 A était largement suffisant.

Tu vas me prendre pour un débile, mais sur quoi je me raccorde dans le boitier WAT pour l'alimenter.
Je n'y connais absolument rien.

Normalement dans la notice il est expliqué comment alimenter le tableau car si je te donne une info et que le matériel est different ça va pas le faire, il faudrait une photo de ton tableau.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

probleme pour envoyer photo

Message  yoyo42 le Mer 22 Oct 2014 - 10:08

Re bonjour Paulo
je n'arrive pas a envoyer de photo de mes tableaux.
Peux tu me donner ton adresse mail et je te l'envoie par mail.
Merci d'avance

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  yoyo42 le Mer 22 Oct 2014 - 11:48

hello.
Je t'ai envoyé le message sur ta boite mail
Merci

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  Paulo-77 le Mer 22 Oct 2014 - 13:44

Mais comme tu m'a envoyé une photo du terrassement c'est pas très facile Mdr Mdr




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

re tableaux

Message  yoyo42 le Mer 22 Oct 2014 - 16:20

DSL
quand je te disais que j'étais nul en informatique.
Je t'ai renvoyé la bonne photo cette fois ,enfin j'espere.
Merci

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  Paulo-77 le Mer 22 Oct 2014 - 18:37

Voila comment câbler tes tableaux pour l'alimentation :








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: raccordement tableau principal au local technique

Message  yoyo42 le Mer 22 Oct 2014 - 21:20

je te remercie pour tous Paulo.
ca fait plaisir de compter sur des personne tres professionnelle .
a tres bientôt

yoyo42
Bébé nageur
Bébé nageur

Nombre de messages : 21
Localisation : roanne
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas
