besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Mer 13 Mai 2015 - 11:48

Salut à tous
je reviens vers ce forum après pas mal d'absence, vu que tout marchait bien...je me suis fait silencieux....
Là, j'ai un soucis....mon horloge dans l'escawat est tombée en rade, après 15 ans de bons et loyaux services...
J'ai acheté une nouvelle horloge, et, croyant le vendeur, j'ai pensé que le branchement était simple... Shocked
Erreur grave !!!
Je suis coincé...après avoir "bidouillé" quelques essais, je me trouve bloqué...le seul branchement que j'ai pu réaliser c'est une filtration en continu... Exclamation .
Concrètement, j'ai deux fils noirs qui partent de l'interrupteur du bloc électrique de l'escawat (un fil pour auto et un fil pour manuel), j'ai branché chaque fil sur une entrée (1 et 2) de la nouvelle horloge.
J'ai branché le fil bleu (alimentation) du disjoncteur du  même bloc électrique sur une autre entrée de l'horloge (entrée 5)
Il me reste un fil noir qui sort du disjoncteur, je le branche sur une autre entrée (entrée 3), et un "pont" électrique que j'ai branché alternativement sur 1 et 3 puis sur 2 et 3...pour essayer.... Question
A chaque fois, j'obtiens une filtration en continu, et l'horloge ne me sert à rien....
J'ai sans doute mal branché tout ça....
Et c'est la raison de mon message....
Si ce n'est pas très clair, je vous ferai passer quelques photos ou schémas....
Bref, avant de vous remercier je voulais ajouter que décidément, je ne suis pas électricien.... Embarassed

Bien à vous

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Jeu 14 Mai 2015 - 20:46

Bonsoir à tous....
j'ai vu que quelques personnes ont regardé le problème qui m'occupe....
Et bien ne vous tracassez pas pour le trouver une solution, j'ai finalement pu parvenir à faire les bons branchements...
Tout va donc très bien à nouveau....
Finalement je ne suis pas si mauvais que je le pensais en électricité.

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

raté !

Message  liemanja le Lun 18 Mai 2015 - 13:18

J'ai crié victoire trop vite...en fait, je ne sais pas où se situe mon problème, mais l'horloge de tourne pas...les branchements ont l'air bons, mais ils n'ont que l'air....
Je croyais que c'était simple, rien ne l'est vraiment !
Quelqu'un a-t-il une idée ?
Merci

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Lun 18 Mai 2015 - 13:53



Tu peux faire une photo de ton tableau en gros plan afin de voir les raccordements.







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Lun 18 Mai 2015 - 14:33

J'ai un soucis....oups ! je sais pas comment joindre une image....

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Lun 18 Mai 2015 - 14:36



Pour insérer une image j'ai fais un tuto : ---> Là






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Lun 18 Mai 2015 - 15:38

Bon...Merci pour la méthode...

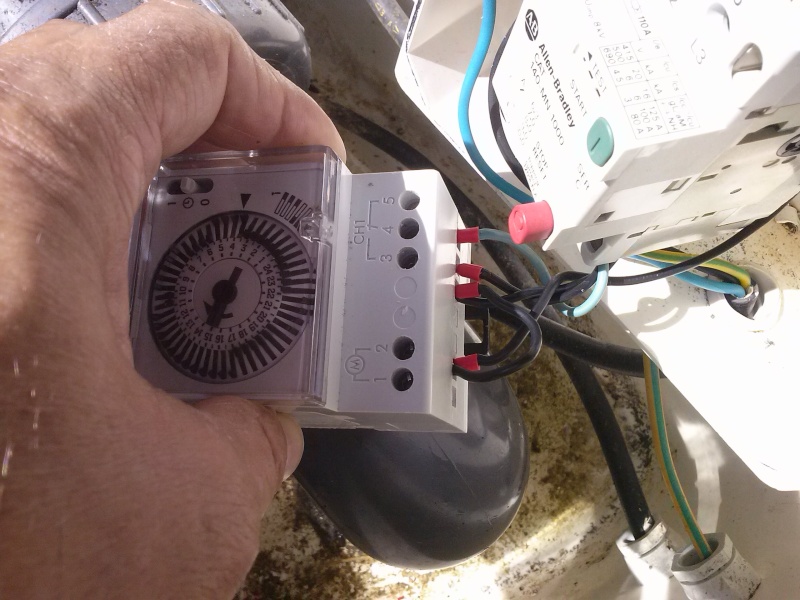

Et voici donc quelques images






J'espère que les photos sont claires, sinon je vais essayer de faire mieux Smile
Merci beaucoup pour la méthode !

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Quelques explications qui vont avec les images....

Message  liemanja le Lun 18 Mai 2015 - 15:48

Donc, le fil qui est branché sur le port 2 vient directement de l'interrupteur (position manuel)
Le fil qui est branché en port 4 vient de l'interrupteur (position auto)
Le "pont" relie le port 2 et le port 3....
le fil noir sur le port 3 vient du port 4 du disjoncteur
le fil bleu est sur le port 5

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Lun 18 Mai 2015 - 19:14

En premier le fil bleu qui est sur la borne 5 de l'horloge va sur la borne 1 de cette même horloge car là ça ne peut pas fonctionner.

Voila un câblage d'origine, j'ai juste fait un montage photo avec un contacteur de remplacement (que tu n'as peut-etre pas) et la position des fils par reference au schéma de base :



Sur le commutateur (3 positions) le commun va alimenter le contacteur si existant ou la pompe.
Lorsque l'on ferme le circuit rouge et marron c'est marche forcé.
Lorsque l'on ferme orange et marron on passe par le contact de l'horloge.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Lun 18 Mai 2015 - 19:54

Tout d'abord Merci mille fois pour ces enseignements et la rapidité de la réponse...
Mais je suis toujours "coincé"...
En effet, même si ça parait très clair pour quelqu'un qui a quelques rudiments en électricité, c'est un peu du chinois pour moi...et j'en suis désolé...
Donc, si ça n'est pas abuser il faut me donner quelques précisions pour m'éclairer (jeu de mots involontaire...)
Je branche le fil bleu sur la port 1, ça c'est facile...
Et puis, je fais quoi ?
J'ai un fil noir qui part de l'interrupteur position "manuel"
un autre fil noir qui part de l'interrupteur position "auto"
Un troisième fil noir qui sort du disjoncteur...
Je les positionne sur quels ports ?
Et enfin, il me reste le "pont"...c'est à dire un bout de fil qui doit aller d'un port à un autre en "doublure" pour relier deux fil entr'eux....
Peux-tu m'en dire un peu plus ?
J'avoue que malgré les couleurs et la clarté de ton schéma, moi, concrètement je ne sais pas ou brancher tel ou tel fil....
Peut-être que c'est un peu compliqué et que je dois montrer ça à un électricien ?
Dans tous les cas, Merci encore, et bonne soirée...

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Lun 18 Mai 2015 - 20:12

Fais moi plus de photo et je te guiderais pas à pas.

Une photo d'ensemble et X photos de détails de chaque dispositif, en plongé et contre plongé si besoin afin de voir tous les raccordements haut et bas.
Il faut que je vois ton installation comme si j'étais devant.

Ce qui sera le plus problématique c'est le commutateur car Wat a utilisé plusieurs modèle différents.

Mais il y a que trois fils et les erreurs ne portent pas a conséquence et si tu est capable de déterminer le point milieu ça sera du gâteau.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Lun 18 Mai 2015 - 20:42

Ok, Merci beaucoup...demain je fais les photos le matin, comme ça on pourra essayer de faire ça pas à pas....
Une bonne chose, c'est que pendant ce temps la piscine tourne 24/24....au moins j'ai pas de problème d'eau...
A demain avec les images et Merci encore

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Lun 18 Mai 2015 - 21:29

Un petit point :
liemanja a écrit:Donc, le fil qui est branché sur le port 2 vient directement de l'interrupteur (position manuel)

Oui il peut

Le fil qui est branché en port 4 vient de l'interrupteur (position auto)

Oui il peut

Le "pont"  relie le port 2 et le port 3....

Oui parfait

le fil noir sur le port 3 vient du port 4 du disjoncteur

Ce n'est pas ce que j'ai sur les schémas Wat mais suivant les autres branchements ça peut etre bon

le fil bleu est sur le port 5

Non le fil bleu sur la borne 1

Que possède-tu comme matériel de contrôle électrique pour éventuellement tester Question Question

Une douille avec l'ampoule et deux bouts de fils peuvent etre un bon appareil de test.

Sinon tu peux couper le courant le soir et réenclencher le matin car la filtration de nuit n’intéresse que EDF.  Very Happy






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Mar 19 Mai 2015 - 9:09

Je vais aller essayer les branchements que tu m'as suggérés....et je te remercie encore...
Pour que tu y voies plus clair éventuellement, je te joins quelques photos supplémentaires....

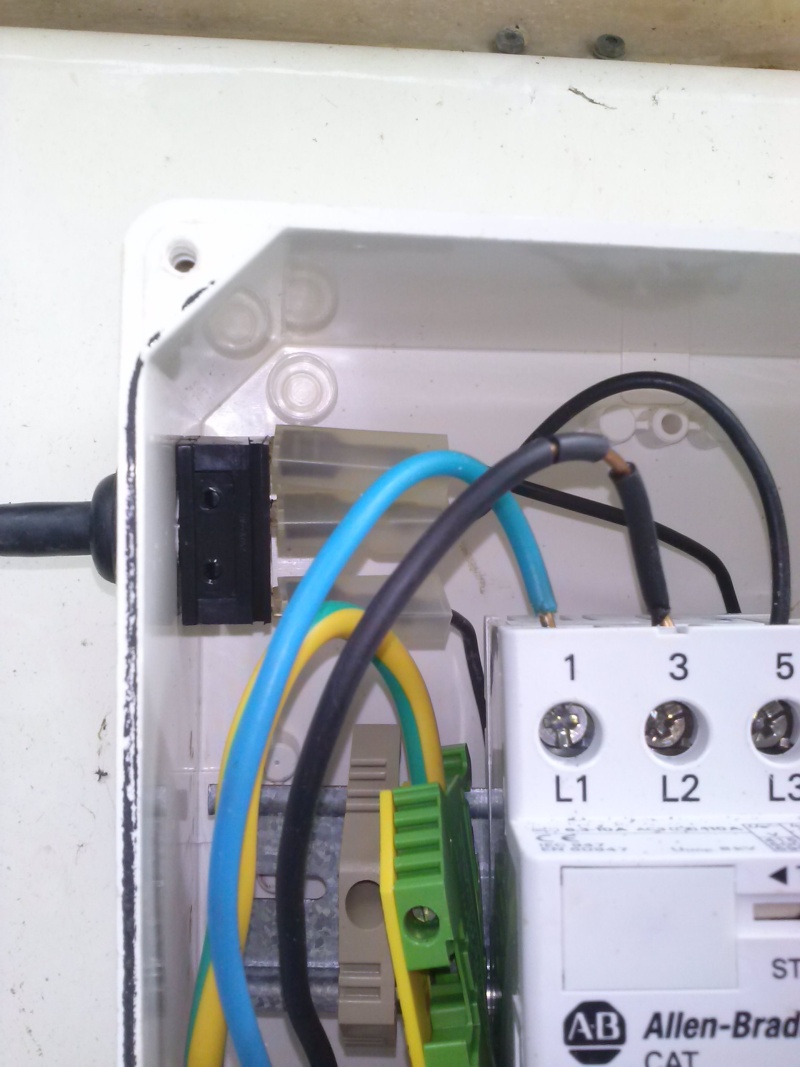

Départ :

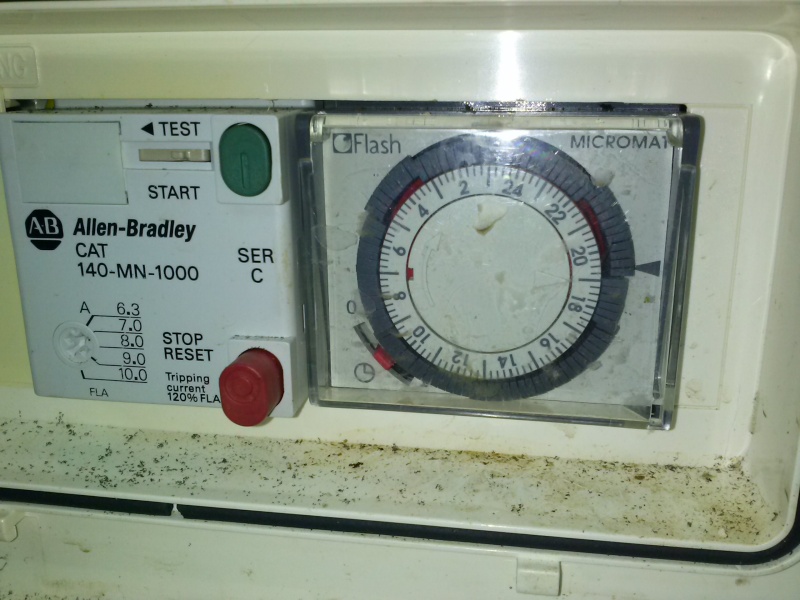

Après ouverture :

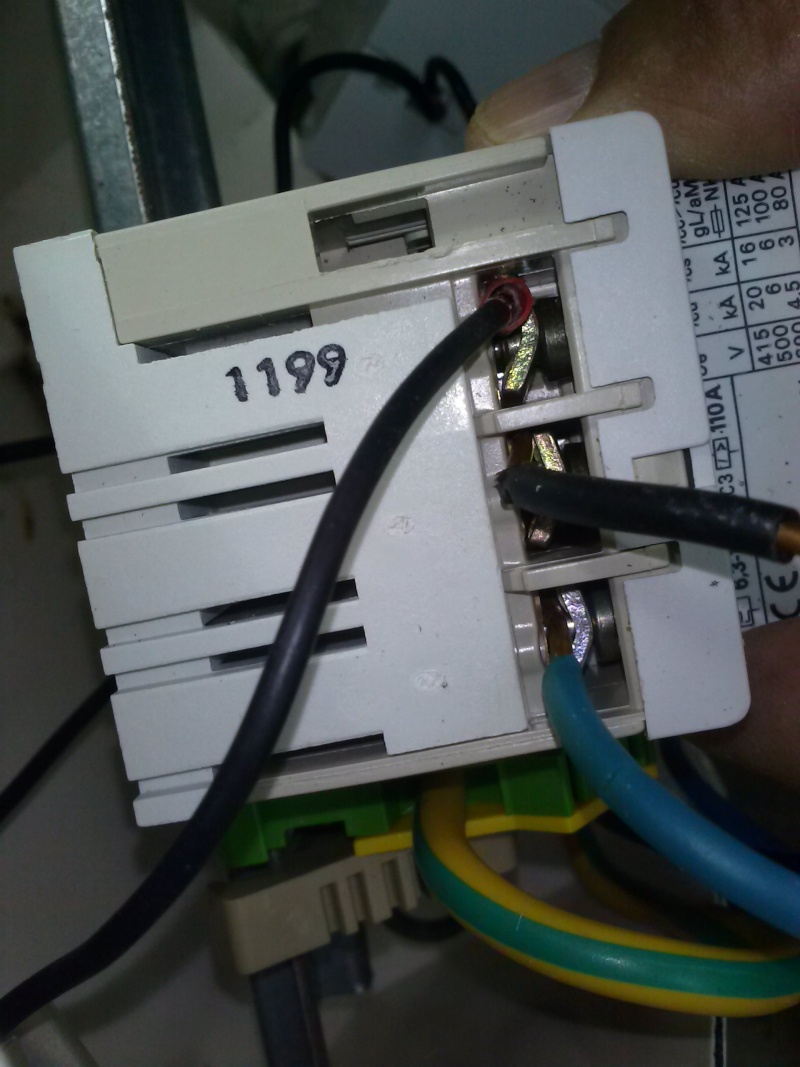

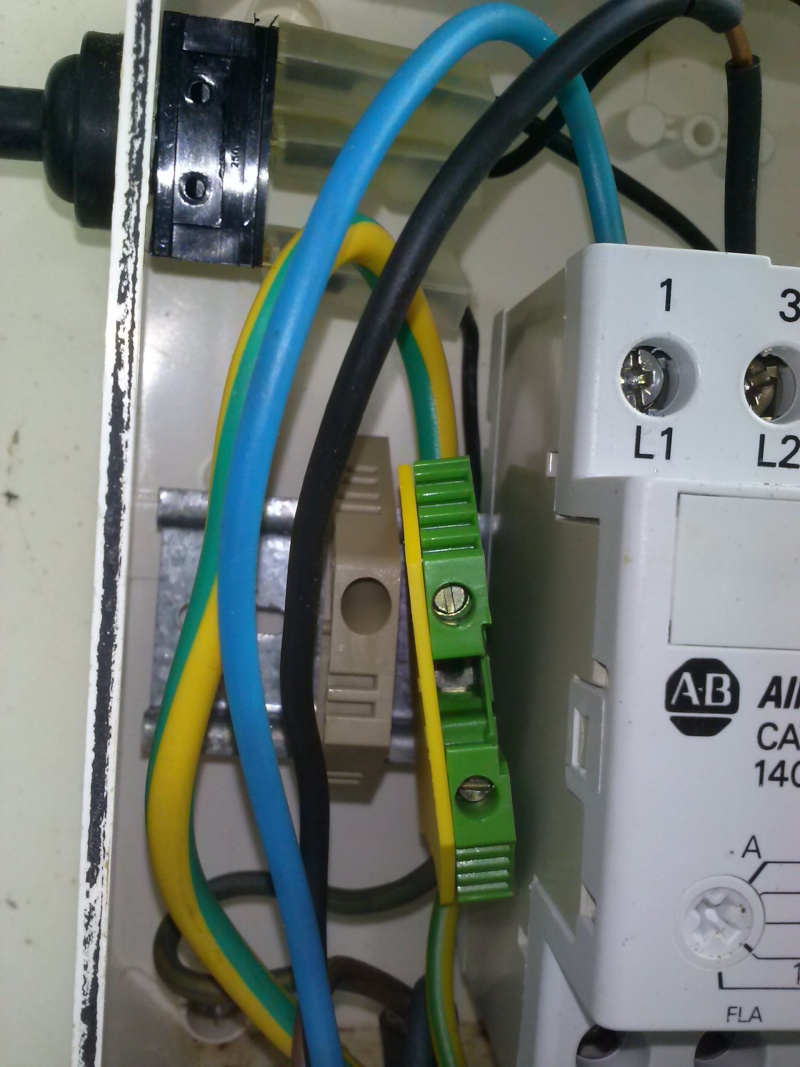

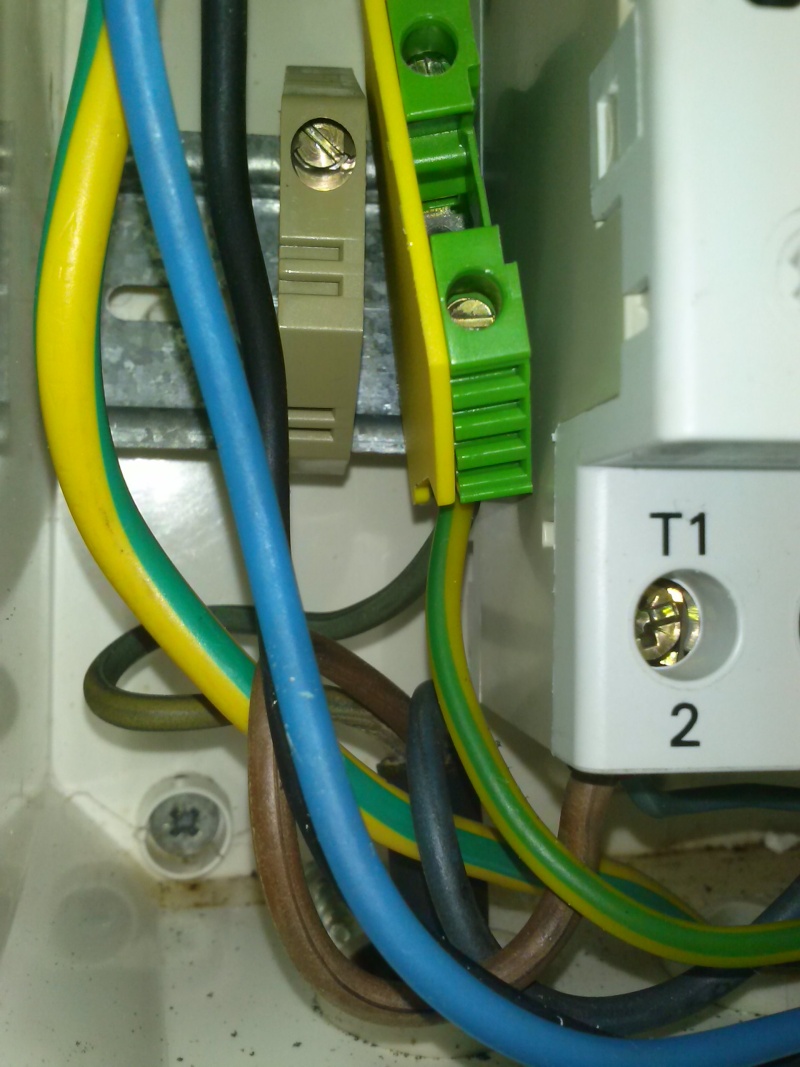

puis, quelques détails...

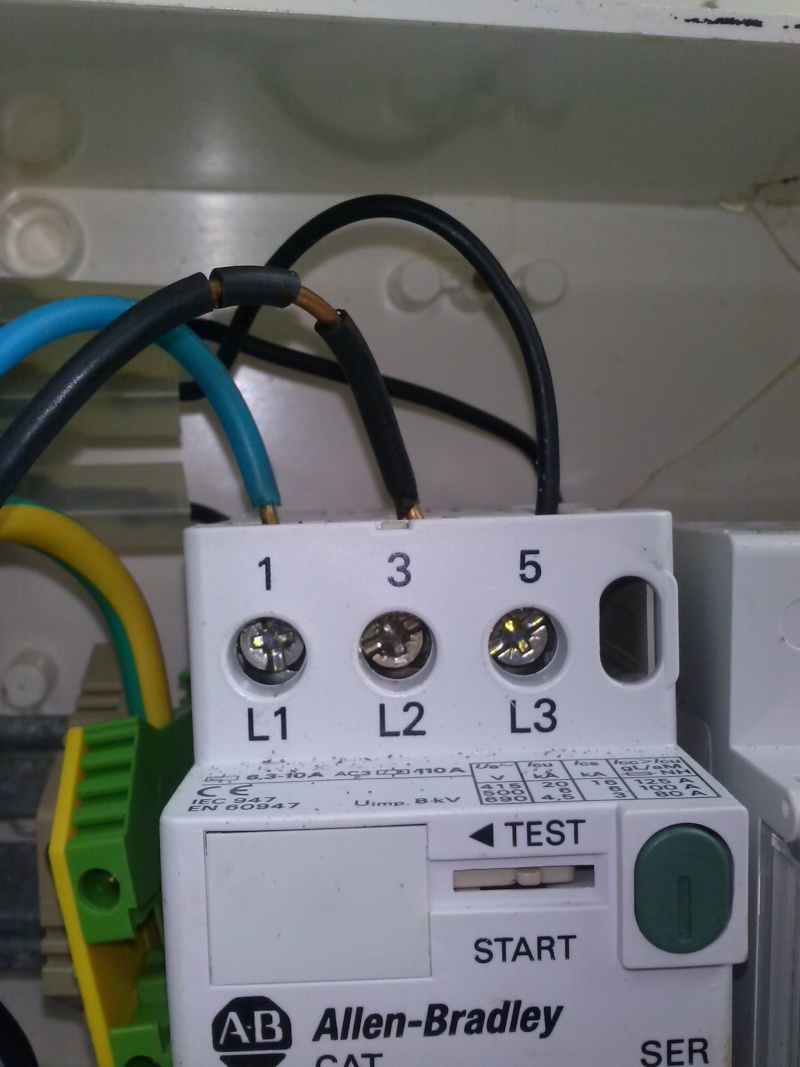

Disjoncteur vu de dessus


Si ça ne suffit pas, j'en fais d'autres, maintenant je suis au point pour les images jointes !
Merci encore...je cours faire les branchements suggérés....si ça se trouve tout est ok !

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Mar 19 Mai 2015 - 9:30

Voilà, j'ai branché le fil bleu en 1...ça tourne...maintenant il faut voir si l'horloge tourne aussi....affaire à suivre....
Concernant la filtration de nuit, tu me dis que ce n'est pas nécessaire....faut-il augmenter la durée de filtration la journée ?
Pour info, moi, je filtre 10 h pour 20 degrés, 11 heures pour 22 degrés....etc...jusqu'à 24/24 quand l'eau atteint 30 degrés...j'ai juste ? ou je me gourre là aussi ?
Merci pour tous les précieux conseils....

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Mar 19 Mai 2015 - 10:25

L'horloge fonctionne comme une pendule !!! jeu de mots voulu !
Merci beaucoup pour les conseils....
Bonne baignade à tous....
Et....bonne journée !

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Laurent de Waterair le Mar 19 Mai 2015 - 11:23

Bonjour,

En passant, une photo m’inquiète :

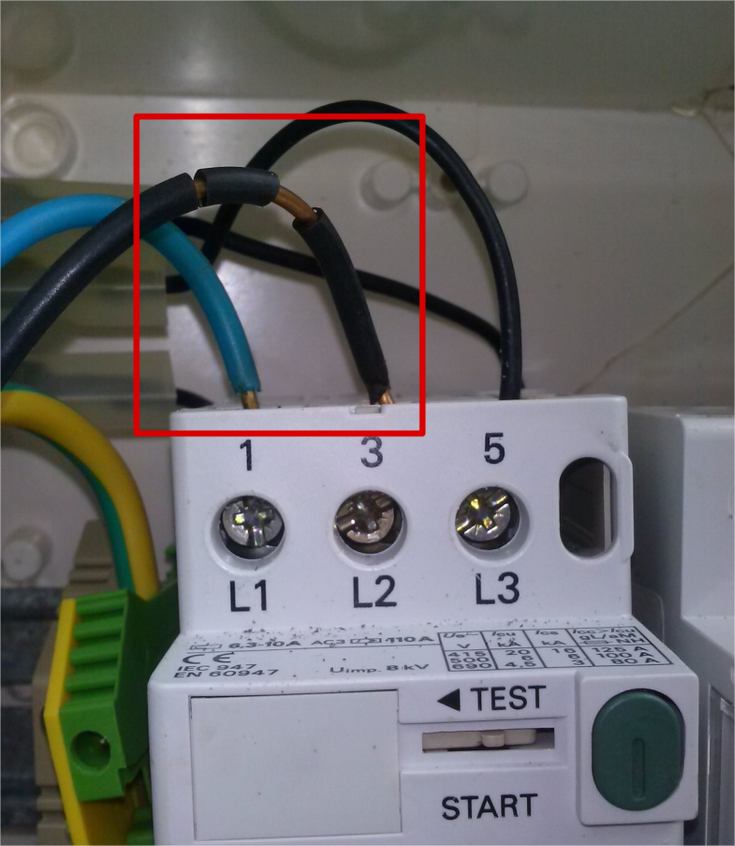

Le câble noir branché en "3" est partiellement mis à nu ce qui peut être dangereux.

Je vous conseille de couper cette partie du câble (si vous avez assez de marge) et de refaire le branchement (après avoir naturellement coupé le courant en tête de ligne Smile )

A bientôt !

Laurent


Service Client Piscines Wat.....
Découvrez notre Espace Client !
avatar
Laurent de Waterair
Baigneur confirmé
Baigneur confirmé

Nombre de messages : 344
Localisation : Seppois le Bas
Date d'inscription : 24/09/2010

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Mar 19 Mai 2015 - 11:40



Comme l'a écrit Laurent le câble à nu est bien dangereux  Evil or Very Mad  Evil or Very Mad

liemanja a écrit:Voilà, j'ai branché le fil bleu en 1...ça tourne...maintenant il faut voir si l'horloge tourne aussi....affaire à suivre....
Concernant la filtration de nuit, tu me dis que ce n'est pas nécessaire....faut-il augmenter la durée de filtration la journée ?

Oui tu en met un peu plus la journée, tout ton temps de filtration quand l'eau n'est pas trop chaude et la majorité après.

Pour info, moi, je filtre 10 h pour 20 degrés, 11 heures pour 22 degrés....etc...jusqu'à 24/24 quand l'eau atteint 30 degrés...j'ai juste ? ou je me gourre là aussi ?

Non c'est correct, perso même à 30° je coupe au moins 6 h la nuit de 23h à 5h du mat.


liemanja a écrit:L'horloge fonctionne comme une pendule !!! jeu de mots voulu !

Si tout fonctionne c'est parfait, tu pourrais descendre l'intensité de ton disjoncteur moteur car il est bien haut et ton moteur pourrais griller avant qu'il ne saute.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Mar 19 Mai 2015 - 15:54

Ok pour le câble à nu...je fais ça tout de suite....pour le reste Merci encore...
Concernant l'intensité du disjoncteur...tu la mettrais à combien toi ?

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Mar 19 Mai 2015 - 22:12

liemanja a écrit:Concernant l'intensité du disjoncteur...tu la mettrais à combien toi ?

Je mettrais l'intensité nominale inscrite sur le bornier moteur et affiner le réglage ensuite.

Quand il est bien réglé un disjoncteur moteur est bien chaud. Razz







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  liemanja le Sam 23 Mai 2015 - 13:06

Quelques nouvelles après tous ces nouveaux branchements....
tout marche très bien, et je remercie encore ceux (surtout Paulo) qui ont bien voulu m'éclairer pour résoudre mon problème...
A bientôt sur ce forum...

liemanja
Bébé nageur
Bébé nageur

Nombre de messages : 36
Localisation : gard
Date d'inscription : 13/05/2013

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Paulo-77 le Sam 23 Mai 2015 - 13:56










Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: besoin d'un coup de main pour brancher une horloge...sur escawat...

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
