installation électrique à reprendre vers le local technique

Message  plouf24 le Mer 10 Juin 2015 - 16:01

Bonjour à tous, et d'avance Merci de vos précieux conseils.
Ce qui existe :
Au départ maison, tableau général, ID 40A/30mA avec un disjoncteur C20 pour alimenter un hangar , distance 35m en aérien (la moitié passe dans le grenier) avec un câble 5 fils en 2,5². A l'arrivée, une multi-prise.
Du hangar au futur local technique, un câble enterré sur 40m, en 6²

A faire, est-ce correct ?
tableau général maison , mettre un C32 et remplacer l'ancien cable par du 6² jusqu'au hangar.
Au hangar, en profiter pour installer un joli tableau : un ID 40A/30mA avec C10, C16 et C32 (pour repartir vers le local technique)
Au local, à nouveau , un coffret étanche , un ID 40A/30mA avec C10, C16 et C20 (pour le coffret filtration, pompe et projecteur) ; il y aura également un électroliseur.
Qu'en pensez-vous ?

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Mer 10 Juin 2015 - 20:48


plouf24 a écrit:A faire, est-ce correct ?
tableau général maison , mettre un C32 et remplacer l'ancien cable par du 6² jusqu'au hangar.

Remplacer pour remplacer il serait judicieux de mettre du 10² pour cette section (maison/hangar) car sinon on arrive à 75 m de 6² ce qui ne permet qu'à peine 3 kW d'utilisable en limite d'échauffement.

Au hangar, en profiter pour installer un joli tableau : un ID 40A/30mA avec C10, C16 et C32 (pour repartir vers le local technique)

OK parfait

Au local, à nouveau , un coffret étanche , un ID 40A/30mA avec C10, C16 et C20 (pour le coffret filtration, pompe et projecteur) ; il y aura également un électroliseur.

Sauf pompe à chaleur pas besoin de 20 A mais en mettre un ne gène en rien, pour l'électrolyse si c'est un modèle qui est alimenté en permanence une protection indépendante est pas mal (2 A) et comme en général on couple avec un régulateur pH qui souvent demande une protection 500 mA ainsi qu'un contacteur (cas de Zodiac).

75 m étant une bonne longueur qui induit quand même des pertes il serait souhaitable de poser un piquet de terre à proximité du local technique en l'interconnectant avec la terre de la maison.

Voila pour un début  Very Happy  Very Happy






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

suite branchements électriques maison, local technique via hangar

Message  plouf24 le Lun 15 Juin 2015 - 21:14

Merci Paulo pour ta réponse rapide et tes conseils. Ici pluie et orage, la piscine Ema remplie d'eau avec terre argileuse, c'est sympa et trés doux pour la peau !!  Very Happy ,    RV chape reporté et pompe en route.
Donc, je résume tes conseils . Remplacement du disjoncteur C20 par C32 tableau maison, cable en 10² jusqu'au hangar ( n'ayant jamais utilisé cette grosseur de cable, cela rentrera facilement dans les disjoncteurs ?).
Pour la terre, il est indiqué dans le manuel : raccorder l'ossature de la piscine à la terre de la maison via coffret local technique, avec un fil vert jaune de 4² mis sous gaine. Qu'en penses-tu ? Tu m'indiques de faire également une autre terre à côté du local technique, donc un piquet et un fil de quelle section jusqu'au coffret ?
Je me renseigne pour l’électrolyseur, et le régulateur de Ph et reviens vers toi. Encore Merci

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Mar 16 Juin 2015 - 8:28



Normalement les disjoncteurs (sauf les tout petits) accepte facilement du 16² donc aucun probleme pour le 10.

Moi j'ai utilisé du 10² pour la terre de la structure comme pour mon piquet de terre ajouté, mais réglementairement le fil de terre entre le piquet et la barrette de mesure doit etre en 25² cuivre nu minimum.

Tu achète du fil de terre V/J en 10² et tu l'utilise partout ça évite plusieurs section.

Comme tu as de très grande longueurs donc une résistance sur le circuit un piquet de terre additionnel est une sécurité supplémentaire et ça t'améliorera la valeur de ton circuit.







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

hauteur pour la pose du transormateur projecteur

Message  plouf24 le Dim 12 Juil 2015 - 9:24

Bonjour Paulo, et d'avance Merci à toi pour tes conseils. La piscine, coté skimmer est hors-sol de 70cm, donc difficile de mettre le transfo comme préconisé à hauteur d'eau Rolling Eyes Je pense le placer aujourd'hui Cool  sur un côté à l’extérieur du local technique distant de 7m. Qu'en penses-tu, est-ce correct ?

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Dim 12 Juil 2015 - 9:54



La hauteur n'a aucune importance tu pourais le placer à 2 m de haut ou sous la piscine ne changerais rien.

Il me semble que maintenant les spots sont à leds donc 7 m ne doit pas poser de probleme, tu peux même l'installer dans ton local si la distance ne s’allonge pas trop.







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  plouf24 le Dim 12 Juil 2015 - 12:35

OK Paulo , je le mets dans le local. Je vais installer un electrolyseur. Et sur le montage, il est conseillé de mettre un clapet anti-retour à ressort après la cellule (montage by-pass). Je ne l'ai pas encore acheté et chez un specialiste matos piscine, il m'indique de le remplacer par une vanne. Donc, j'hésite. Peux-tu m’expliquer l'utilité du by-pass . Quand est-ce qu'il en faut absolument un, et si oui, à quel endroit.
Very Happy encore Merci pour tes réponses rapides

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Dim 12 Juil 2015 - 14:03



Je dirais oui pour le montage by-pass (bas suivant la marque) qui permet éventuellement de démonter la cellule sans arrêter la filtration, par contre pas de clapet qui fait perdre l'avantage du démontage, autant adapter un détecteur de débit qui pilotera la cellule.

Ne pas oublier qu'il faut absolument ajouter un régulateur de pH avec l'électrolyse.








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

suite local technique

Message  plouf24 le Dim 12 Juil 2015 - 16:20

Donc, pas de clapet anti-retour ( à aucun endroit du circuit local technique ? ), juste le montage by-pass à trois vannes pour l'électrolyseur Laughing et bien sur le régulateur de Ph. Merci beaucoup pour tes réponses rapides même le dimanche sunny

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Dim 12 Juil 2015 - 22:16



Sauf montage spécifique (comme moi 2 pompes qui fonctionnent en même temps sur le même circuit) pas besoin d'anti-retour.

Le conseil des fabricants d'électrolyseur de mettre un clapet anti-retour c'est pour qu'il n'y ai pas de risque de fonctionnement de la cellule sans circulation (vanne fermée) ce qui peut la faire exploser.








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

allumage à distance du projecteur à led

Message  plouf24 le Ven 28 Aoû 2015 - 22:23

Bonjour à tous, l'installation électrique est faite. Tout fonctionne bien .Est-il possible maintenant de commander à distance, donc de la maison, l'allumage du projecteur piscine ? Si oui, comment réaliser cette installation ? D'avance Merci.

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Lun 31 Aoû 2015 - 21:38



Tu peux utiliser une commande à distance avec un récepteur, en utilisant un télérupteur c'est très facile à réaliser.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

suite commande à distance projecteur

Message  plouf24 le Mar 1 Sep 2015 - 21:44

Bonjour Paulo, Merci pour ta réponse et surtout le facile à réaliser, qui m'encourage dans la poursuite des installations. Donc, télérupteur Question  récepteur Question et télécommande ; OK, peux-tu m'expliquer et faire un schéma Idea pour m'indiquer comment et où placer ces éléments , par rapport à l'installation existante. A bientôt de tes précieux conseils sunny

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Mar 1 Sep 2015 - 22:51



Actuellement tu utilise quel méthode pour allumer ton spot Question Question




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

commande à distance projecteur

Message  plouf24 le Mer 2 Sep 2015 - 11:50

Bonjour, pour l'instant l'allumage du projecteur se fait via le tableau fourni par W******, avec 3 interrupteurs à levier, placés sur le coffret, dont un, dédié au projecteur.

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Mer 2 Sep 2015 - 22:23



plouf24 a écrit:Donc, télérupteur Question

Là c'est la solution de fiabilité, un télérupteur que l'on trouve partout ( http://www.castorama.fr/store/Telerupteur-unipolaire-16A-PRDm525594.html ), commandé par autant de point que tu veux par des poussoirs mais c'est bien sûr du filaire donc autant de ligne que de point de commande.

récepteur Question et télécommande ;

  Dans la gamme fiable on trouve entre 50 et 100 € télécommande + récepteur un canal, mais en direct Chinois pour une dizaine d'€ on a un produit qui fonctionne, peut-etre pas aussi sécurisé qu'un produit pour porte de garage ou portail mais si quelqu'un t'allume ton éclairage de piscine parsqu'il a un code identique c'est pas une catastrophe.

Un récepteur 1 canal en 220 V + 2 émetteurs 433 MHz pour < 9 €, mais 1 mois pour le recevoir.
http://fr.aliexpress.com/item/220v-1ch-rf-wireless-remote-switch-wireless-light-Lamp-LED-switch-1-Receiver-2-Transmitter-315/32224348534.html


OK, peux-tu m'expliquer et faire un schéma pour m'indiquer comment et où placer ces éléments , par rapport à l'installation existante.

Je te ferais ça en fonction de ton choix mais dans les deux cas il y a des schémas passe-partout avec le matériel.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

commande à distance projecteur

Message  plouf24 le Mer 2 Sep 2015 - 23:09

A vrai dire Paulo, je découvre tout cela , et pour l'instant je n'y comprends pas grand chose Shocked Je souhaite conserver la possibilité d'allumer à partir du tableau dans le local technique, et d'allumer d'un autre endroit, maison 12 à 15m du local, sans tirer de fils. Si je comprends, pour le télérupteur, avec du filaire, reste dans le local et alors, une seule ligne suffit pour conserver l'allumage sur place ?. Ensuite, OK pour le produit chinois, le prix est top. Comment installer tout cela ? J'attends avec plaisir ton schéma lumineux. Encore Merci de ta disponibilité. Sleep

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

suite commande à distance projecteur

Message  plouf24 le Dim 6 Sep 2015 - 7:43

Bonjour Paulo, pas de nouvelle, bonne nouvelle, j'espère que tout va bien Smile ?

plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Dim 6 Sep 2015 - 9:11



Si tu veux faire en télécommande tu peux la commander car il risque de falloir 1 mois voir + de délais.

Pour le schéma rien de plus simple, comme ça, l'alimentation en phase et neutre et le contact COM et NO :






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

suite commande à distance , sans fil, projecteur

Message  plouf24 le Lun 7 Sep 2015 - 14:52

Bonjour Paulo, oui je souhaite à la fois, télécommander sans fil,  cheers l'éclairage projo piscine (donc récepteur + 2 émetteurs) et conserver  sunny l'allumage avec interrupteur du coffret W***. Faut-il rajouter autre chose  pour cela, un contacteur ?

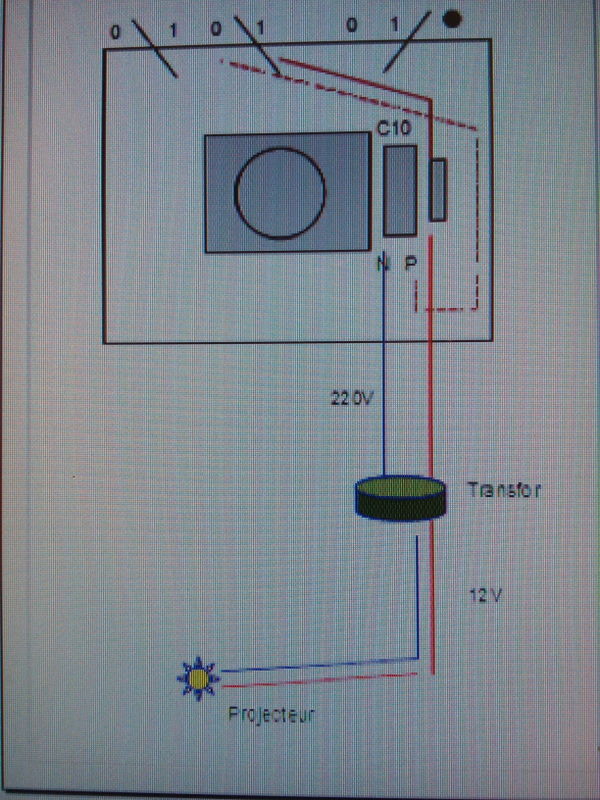

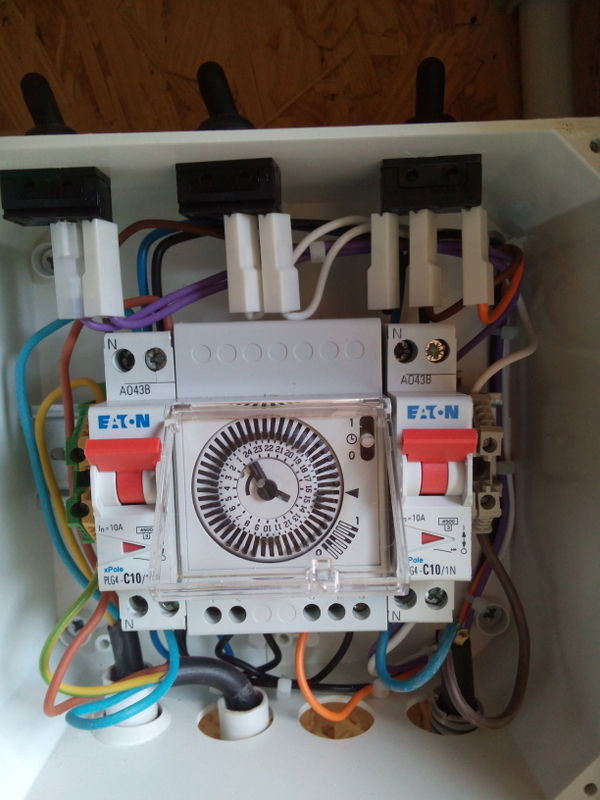

Je t'envoie photos des branchements , peux-tu me dessiner sur schéma, où placer les éléments (récepteur, contacteur,  entre transfo et tableau ?) et quels fils pour les relier.
Encore un grand Merci, car là je nage sans visibilité ! Very Happy




plouf24
Bébé nageur
Bébé nageur

Nombre de messages : 13
Localisation : 24
Date d'inscription : 08/06/2015

Revenir en haut Aller en bas

Re: installation électrique à reprendre vers le local technique

Message  Paulo-77 le Lun 7 Sep 2015 - 21:16

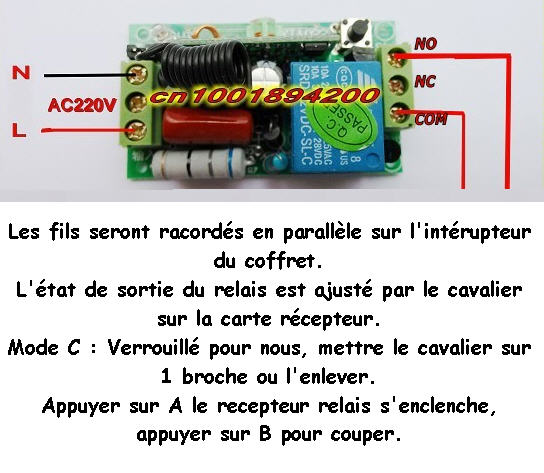

Tu câble comme le schéma joint, mais sans oublier que si tu allume ton spot avec l'interrupteur du tableau, tu seras obligé de l'éteindre de la même manière.
En fin de compte il faut réserver l’interrupteur de tableau pour lorsque tu as oublié la commande ou si elle est en panne.

On pourrait gérer la commande du tableau comme la télécommande mais il faudrait ajouter des composants et changer l'inter lumière, donc un coût et du travail pour pas grand chose.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas
