aide pour Schema pompe de filtration Empty aide pour Schema pompe de filtration

Message  BIBI le Mer 10 Juin 2015 - 16:54

Bonjour a tous


Nouveau propriétaire d'une maison avec piscine enterre Ovalia christine caron.

Je viens vers vous savoir si quelqu'un pouvait me fournir un schéma sur l’installation de la pompe filtrante espa.

En effet il y a bien une horloge microrex t31 et un contacteur mais la pompe est en direct sur le fusible.

Je vous joins la photo

aide pour Schema pompe de filtration Part_111

La pompe est connectée au fusible N 2. Le cable noir est celui du spot  brancher sur un contacteur pneumatique.

Merci par avance

esperant avoir ete assez clair

BIBI

Nombre de messages : 6
Localisation : marainviller
Date d'inscription : 10/06/2015

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  Paulo-17 le Mer 10 Juin 2015 - 21:29

aide pour Schema pompe de filtration 1301310943382112410819787

Je te répond demain, un peu surchargé ce soir Rolling Eyes Rolling Eyes

aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709


aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 aide pour Schema pompe de filtration 1510170828542112413669715

aide pour Schema pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14003
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Merci

Message  BIBI le Mer 10 Juin 2015 - 21:32

Par avance Merci paulo77

au cas ou je suis meme partant pour refaire un boitier neuf avec tes conseils judcicieux

bonne soirée

BIBI

Nombre de messages : 6
Localisation : marainviller
Date d'inscription : 10/06/2015

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  Paulo-17 le Mer 10 Juin 2015 - 21:54

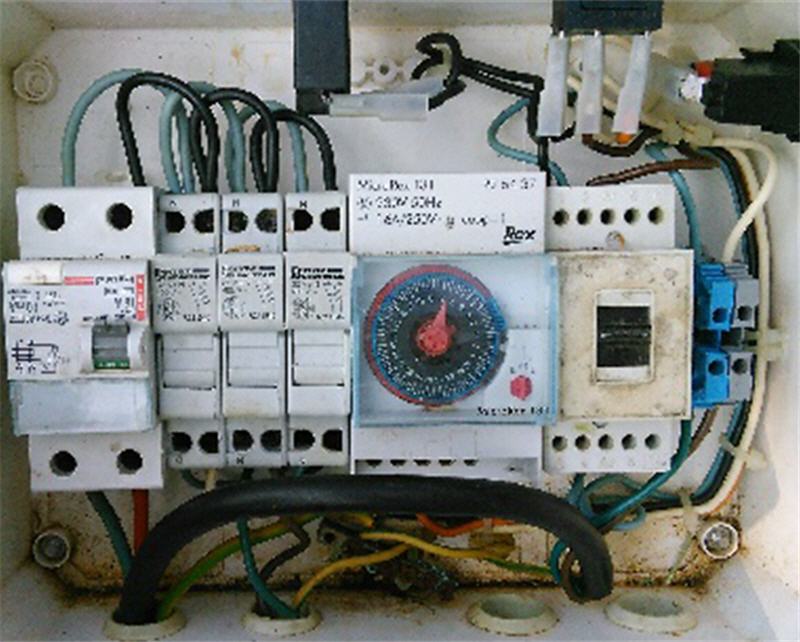

Tu pourrais refaire la photo avec une meilleur résolution, comme ça mais avec un peu de contre plongé pour voir le cablage bas.

aide pour Schema pompe de filtration Part_110

aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709


aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 aide pour Schema pompe de filtration 1510170828542112413669715

aide pour Schema pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14003
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Nouvelles Photos

Message  BIBI le Jeu 11 Juin 2015 - 18:35

Bonjour a tous et bonjour paulo-77

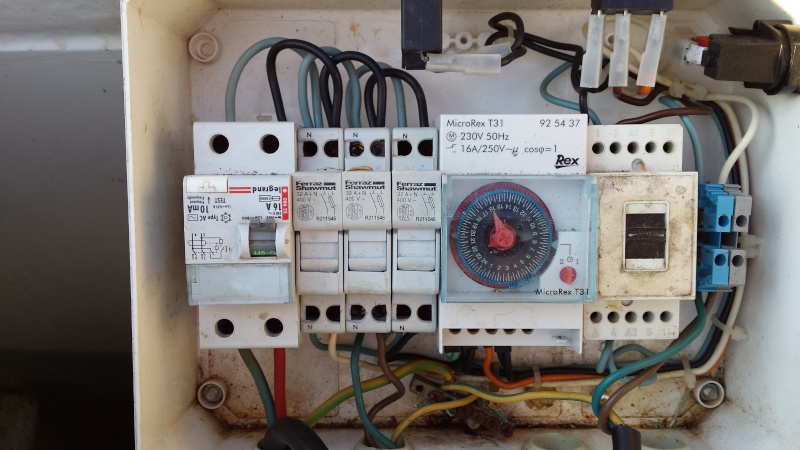

Je te joins comme convenu de nouvelles photos en te remerciant par avance pour tes conseils.

aide pour Schema pompe de filtration 20150610

aide pour Schema pompe de filtration 20150611

aide pour Schema pompe de filtration 20150612

BIBI

Nombre de messages : 6
Localisation : marainviller
Date d'inscription : 10/06/2015

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  Paulo-17 le Jeu 11 Juin 2015 - 20:29

aide pour Schema pompe de filtration 1301310943382112410819787

Tu pourrais vérifier la destination de chaque câble de sortie car pour moi le branchement direct en C2 ce n'est pas la pompe ou de toute façon ce n'est pas sa place, la pompe doit/devrait etre branchée sur les bornier à droite ou mieux directement sur le contacteur si les bornier sont bien l'éclairage.

Je n'arrive pas à suivre les fils en visuel sur la partie droite je ne vois pas les branchements du contacteur, en bas on dirait qu'il n'y a qu'un fil sur A2 et rien d'autre de nouvelles photos seraient le bienvenu.

Tu me les envoi en direct pour éviter la réduction du forum.

En haut à gauche il semble y avoir un voyant, Merci de me le confirmer et à quoi il servirait, ensuite on a l'inter 3 positions horloge/arrêt/marche forcée puis un dispositif que tu pense etre un contacteur pneumatique pour l'éclairage mais ça m’étonnerait un peu, je pencherais plus pour un interrupteur.

Tu pourrais me dire ce qui marche et ce qui ne fonctionne pas car si tu as raison ta pompe fonctionne en continu et ton horloge ne sert à rien.

aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709


Dernière édition par Paulo-77 le Ven 12 Juin 2015 - 17:47, édité 1 fois


aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 aide pour Schema pompe de filtration 1510170828542112413669715

aide pour Schema pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14003
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty re

Message  BIBI le Jeu 11 Juin 2015 - 20:37

Re paulo

Sur le haut ce n est pas un voyant mais un bouton c est note sur le boitier (reamorcer pompe).

Je te confirme également qu il y a un interrupteur  pneumatique pour l éclairage.

La pompe est bien branche en direct sur c2.

Plus je vois ce boitier et plus j ai envie d' en refaire un neuf.

As tu un schema a me proposer avec horloge pour la pompe et un éclairage?

Edit j ai également un réchauffeur électrique PSA qui n est pas branché ( il parait que cela consomme beaucoup ?)

Merci par avance

CDt

BIBI

BIBI

Nombre de messages : 6
Localisation : marainviller
Date d'inscription : 10/06/2015

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  Paulo-17 le Jeu 11 Juin 2015 - 21:21

BIBI a écrit:Re paulo

Sur le haut ce n est pas un voyant mais un bouton c est note sur le boitier (reamorcer pompe).

Et les deux fils sont branché où Question  Question

Je te confirme également qu il y a un interrupteur  pneumatique pour l éclairage.

Oui un interrupteur pas un contacteur

La pompe est bien branche en direct sur c2.

Donc elle fonctionne en continu  Question  Question tu peux confirmer.

Plus je vois ce boitier et plus j ai envie d' en refaire un neuf.

J'en ai tellement vu des tableau que je peux te dire que celui là n'est pas mal, peut-etre l'améliorer sans plus

As tu un schema a me proposer avec horloge pour la pompe et un éclairage?

Oui bien sûr que j'ai des schémas mais comme écrit au dessus ton tableau devrait le faire si les anomalies de branchements n'on pas été motivé par des dispositifs HS.

Edit j ai également un réchauffeur électrique PSA qui n est pas branché ( il parait que cela consomme beaucoup ?)

C'est comme le Port-salut c'est écrit dessus (de 3 à 12 KW) si c'est un réchauffeur à résistance, si c'est une pompe à chaleur c'est beaucoup moins.

Pense aux photos, note mon mail car je vais l'effacer Very Happy Very Happy

aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709


aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 aide pour Schema pompe de filtration 1510170828542112413669715

aide pour Schema pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14003
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  BIBI le Jeu 11 Juin 2015 - 21:26

Paulo-77 a écrit:
BIBI a écrit:Re paulo

Sur le haut ce n est pas un voyant mais un bouton c est note sur le boitier (reamorcer pompe).

Et les deux fils sont branché où Question  Question

Je Regarde cela demain et je te donne le detail

Je te confirme également qu il y a un interrupteur  pneumatique pour l éclairage.

Oui un interrupteur pas un contacteur

on est d accord

La pompe est bien branche en direct sur c2.

Donc elle fonctionne en continu  Question  Question tu peux confirmer.

oui absolument

Plus je vois ce boitier et plus j ai envie d' en refaire un neuf.

J'en ai tellement vu des tableau que je peux te dire que celui là n'est pas mal, peut-etre l'améliorer sans plus

As tu un schema a me proposer avec horloge pour la pompe et un éclairage?

Oui bien sûr que j'ai des schémas mais comme écrit au dessus ton tableau devrait le faire si les anomalies de branchements n'on pas été motivé par des dispositifs HS.

Edit j ai également un réchauffeur électrique PSA qui n est pas branché ( il parait que cela consomme beaucoup ?)

C'est comme le Port-salut c'est écrit dessus (de 3 à 12 KW) si c'est un réchauffeur à résistance, si c'est une pompe à chaleur c'est beaucoup moins.

c est un 9 kw rechauffeur a resistance


Pense aux photos, note mon mail car je vais l'effacer Very Happy Very Happy

aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709

BIBI

Nombre de messages : 6
Localisation : marainviller
Date d'inscription : 10/06/2015

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  Paulo-17 le Jeu 11 Juin 2015 - 21:40

Pour le réchauffeur c'est environ 1.60 € par heure quand on sait qu'il faut environ 10 h pour faire monter un bassin de 40 m3 d'1° il faut travailler à EDF ou avoir un éclairage publique ou abri-bus à proximité.  Mdr

aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709


aide pour Schema pompe de filtration 091026114230211244722717
aide pour Schema pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 aide pour Schema pompe de filtration 1510170828542112413669715

aide pour Schema pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14003
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

aide pour Schema pompe de filtration Empty Re: aide pour Schema pompe de filtration

Message  BIBI le Jeu 11 Juin 2015 - 21:49

lol j ai pas ca a proximité donc le rechauffeur va resté debranché et je verrai a l avenir pour une pac; Very Happy
