Installation d'une sonde pour hivernage

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

Installation d'une sonde pour hivernage Empty Installation d'une sonde pour hivernage

Message  jfc70 le Lun 7 Sep 2015 - 18:15

Bonjour,

J'envisage de faire un hivernage actif et donc je voudrais piloter mon horloge de programmation des périodes de filtration avec une sonde soit dans l'air ou avec une sonde dans l'eau.
Je ne sais pas comment la raccorder dans le coffret W******.
Dois-je la brancher sur la connexion numéro 2 de l'horloge REX T31 ?

Merci de me conseiller
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Lun 7 Sep 2015 - 18:21

Installation d'une sonde pour hivernage 00112
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Lun 7 Sep 2015 - 21:57

Installation d'une sonde pour hivernage 1301310943382112410819787

Il y a une grande quantité de sonde des plus simple au plus compliqué et les branchements peuvent etre different donc il faudrait le type de sonde.

Ce ne sera dans aucun cas sur la borne 2  Very Happy


Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Mar 8 Sep 2015 - 8:54

Installation d'une sonde pour hivernage Branch10Installation d'une sonde pour hivernage Coffre10Bonjour,

J'ai trouvé ce type de sonde avec coffret.
La sonde prend la température de l'air.
Est-ce mieux que de prendre la température de l'eau ?
Si ce type de sonde convient comment doi-je la raccorder ?
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Mar 8 Sep 2015 - 10:09

Installation d'une sonde pour hivernage 1301310943382112410819787



jfc70 a écrit:La sonde prend la température de l'air.
Est-ce mieux que de prendre la température de l'eau ?

C'est la température de l'air le plus important.

Si ce type de sonde convient comment doi-je la raccorder ?

Avec cette sonde il faudra ajouter un contacteur (un contacteur jour/nuit 20 ou 25 A de chauffe eau électrique fera largement l'affaire), je te ferais le schéma en fonction de tes achats.



Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Mar 8 Sep 2015 - 14:02

Ok, Merci beaucoup

Je vais acheter cette sonde.
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  berenger_c le Mar 8 Sep 2015 - 15:39

mon message semble avoit été supprimé .

je conseille celle que je connais : http://www.conrad.fr/ce/fr/product/091413/Thermostat-climatiseur-MCI/?ref=detview1&rt=detview1&rb=2

cout 25€ ! au lieu de 100€ pour le Gelelec

Elle déclenche la pompe en fonction du réglage. Pour moi,je l'ai réglé pour 2°C.

Le cable de la sonde est assez long pour la sortir du local technique.



CAROLE 8 Inversé

berenger_c
Baigneur amateur
Baigneur amateur

Nombre de messages : 115
Localisation : paris
Date d'inscription : 20/02/2012

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Mar 8 Sep 2015 - 17:29

Merci, mais trop tard je l'ai commandé.

Paulo peux-tu m'envoyer un schéma de branchement en marche forcée, afin que je ne sois pas en court circuit lorsque l'horloge déclenche la mise en fonctionnement de la pompe !...

Merci par avance
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Mar 8 Sep 2015 - 21:00

jfc70 a écrit:Merci, mais trop tard je l'ai commandé.

Paulo peux-tu m'envoyer un schéma de branchement en marche forcée,

Oui si tu as le contacteur et ses caractéristiques  Laughing  Laughing

Le MCI n'a rien à voir avec un Gelelec, c'est un vulgaire thermostat à bulbe même si perso je le préfère à l'électronique malgré sa piètre précision mais c'est bien plus fiable sur le long terme, le probleme reste juste la longueur du capilaire.

J'ai un thermostat à bulbe bien plus spartiate que le MCI qui mesure la température de l'air et qui fonctionne parfaitement depuis 2009 et un électronique avec des composants identique au Gelelec pour l'eau et j'ai déja changé une sonde.

Installation d'une sonde pour hivernage Dscn4610

Mais pour 12 € il ne faut pas demander l'impossible non plus.



Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Mer 9 Sep 2015 - 12:48

Installation d'une sonde pour hivernage Branch11Paulo,

Ci-joint le branchement que j'envisage....
Est-ce-que ça va.

Merci pour ton avis
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Mer 9 Sep 2015 - 12:52

J'ai mis un relais 25 A afin protéger le relais de l'afficheur GEL' ELEC c'est écrit dans la notice.
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Mer 9 Sep 2015 - 23:37

Installation d'une sonde pour hivernage 1301310943382112410819787

Je n'aurais pas du tout câblé comme ça, pour moi un hors-gel doit etre en priorité absolu.

Avec un contacteur ajouté il est plus intéressant de l'utiliser pour tout et de réduire l'intensité au contact de l'horloge.

Un disjoncteur pour la télécommande du hors gel est très bien mais l'idéal dans ce cas c'est de l'utiliser aussi pour l'horloge et sa commande, un circuit de commande regroupé.


Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Jeu 10 Sep 2015 - 8:20

Meri pour ta réponse.

Je suis tout à fait d'accord, mais j'ai déja raccordé le coffret W****** et maintenant les cables d'alimentation sont trop courts !
l'idée est sur le schéma, ce week-end je vais regarder ce que je peux faire en réalié.

Encore Merci pour tes idées
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Jeu 10 Sep 2015 - 8:56

Installation d'une sonde pour hivernage 1301310943382112410819787

Tu as deja installé ton hors gel, ton disjoncteur et ton contacteur Question Question

et tout câbler Question Question


Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Jeu 10 Sep 2015 - 9:18

Non pas encore je prévois ça pour ce week-end
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Jeu 10 Sep 2015 - 9:21

jfc70 a écrit:Non pas encore je prévois ça pour ce week-end

Donc pour l'instant rien n'est trop court puisque tu n'as rien mis Mdr


Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Jeu 10 Sep 2015 - 9:41

ok

Je t'enverrai une photo en fin de journée vers 17h30 pour que tu puisses schématiser ton idée
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Jeu 10 Sep 2015 - 12:28

Installation d'une sonde pour hivernage 002jfc10Installation d'une sonde pour hivernage 001jfc10Voici un schéma de mon intallation initiale et un deuxième schéma avec l'option hivernage que j'ai envisagé !... en attendant de t'envoyer une photos
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Jeu 10 Sep 2015 - 13:36

Installation d'une sonde pour hivernage 003jfc10

J'ai mis à jour le schéma j'avais mal branché le contacteur !
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Jeu 10 Sep 2015 - 15:39

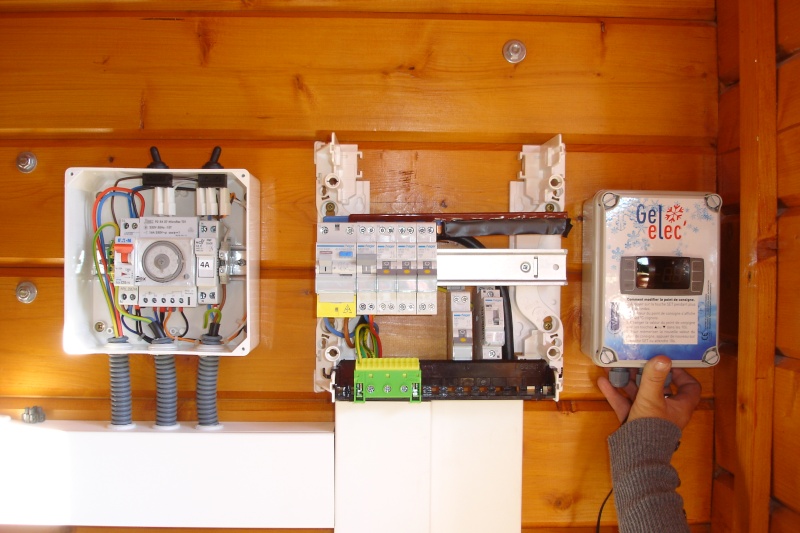

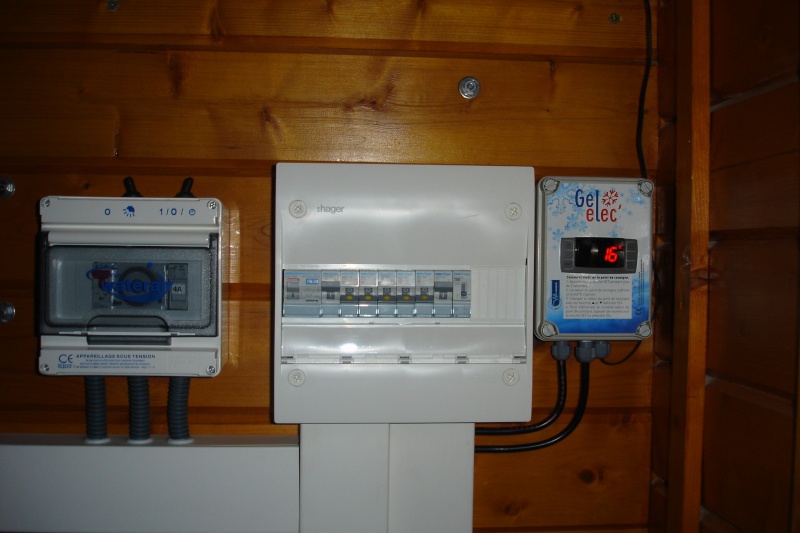

Comme promis ci-joint une photo de l'installation électriqueInstallation d'une sonde pour hivernage 00510

Peux-tu m'envoyer un schéma afin que je puisse faire un branchement idéal drunken
Merci
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Jeu 10 Sep 2015 - 22:04

Installation d'une sonde pour hivernage 1301310943382112410819787

 Voila comment câbler ton tableau pour rendre le hors gel prioritaire quelque soit la position du commutateur de filtration ou de l'horloge.

Comme le contact de l'horloge est en général limite au niveau de l'intensité autant l'utiliser uniquement en commande de contacteur et le rendre bien plus pérenne.

Comme tu installe une protection à faible intensité autant l'utiliser pour tout ton circuit commande et n'utiliser le 10 A que pour la protection pompe, comme cela tu as de la sélectivité.

Installation d'une sonde pour hivernage 00112m10

J'ai simuler les dispositifs ajoutés dans le tableau piscine Wat (ça rentre 8 modules de large pour 7 installés + 2 bornes d'1/2) pour qu'ils soient installés dans un tableau ayant l'indice IP conforme à un local piscine.

Les explications des branchements et le pourquoi :

L'alimentation est déplacé sur le disjoncteur le plus à gauche pour faire le pontage normalement d'un disjoncteur à l'autre puis vers le coupe circuit à fusible et ne pas avoir 3 fils dans la même borne ce qui n'est pas conforme.

Le contacteur à gauche est alimenté en 1 et 3 par l'aval du disjoncteur (le neutre à gauche ou a droite importe peu du moment que l'on fait à l'identique en sorti), les fils présents sur le C10 (le bleu et les 2 noirs) sont déplacés sous le disjoncteur 2 A.

Le fil marron précédemment raccordé sur une borne indépendante sera raccordé en A1 du contacteur, en A2 on aura un neutre direct repris sur l'horloge (toujours pour éviter 3 fils sur une borne)

La pompe de filtration sera raccordé en aval du contacteur sur borne 2 et 4.

Le Gelelec sera alimenté par le disjoncteur C2 avec l'alimentation de l'horloge que l'on a déplacé.

Comme toute la commande est issu d'un même disjoncteur faire un pontage à l'intérieur du Gelelec et n'alimenter que la phase par un fil suffit amplement, un 4G1.5 permettrait de ne passer qu'un câble.

Si tu veux d'autres infos ou si j'ai fait une erreur quelque part n’hésite pas.

PS : Quand tu poste une photo tu utilise le lien central (c'est bien mieux) qui rend l'image cliquable afin de la télécharger ou de l'agrandir.



Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Ven 11 Sep 2015 - 6:32

Merci Paulo pour ton implication dans mon branchement électrique.
Ton schéma est clair, il y a pas ambiguïté j'ai tout compris.

Demain, je vais me mettre au travail !

Quand je prendrai le temps, je posterai des photos de mon projet
Bon Week-end à toi et encore un grand Merci pour tes explications

Bravo
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  jfc70 le Mer 23 Sep 2015 - 18:47

Bonsoir Paulo,

Des nouvelles de mon branchement du coffret d'hivernage, ça fonction à merveille !
J'ai câble comme tu me l'avais dis; par contre j'ai mis le contacteur et le disjoncteur dans mon coffret car j'avais de la place.

Encore Merci pour ton aide

Installation d'une sonde pour hivernage 00810
Installation d'une sonde pour hivernage 00610
jfc70
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 49
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Paulo-17 le Jeu 24 Sep 2015 - 7:44

Installation d'une sonde pour hivernage 1301310943382112410819787

J'avais placé les ajouts dans le coffret Wat pars-que l'autre n'était pas IP 55 et que j'évite de représenter un dessin non conforme. lol!


Installation d'une sonde pour hivernage 091026114230211244722717
Installation d'une sonde pour hivernage 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Installation d'une sonde pour hivernage 1510170828542112413669715

Installation d'une sonde pour hivernage 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13743
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty pffffffffffffff

Message  kevinvdh le Sam 13 Aoû 2016 - 18:46

hello

je voudrais brancher le mien mais je comprend rien du tout............ affraid

kevinvdh
Baigneur amateur
Baigneur amateur

Nombre de messages : 195
Localisation : belgique couvin
Date d'inscription : 09/09/2015

Revenir en haut Aller en bas

Installation d'une sonde pour hivernage Empty Re: Installation d'une sonde pour hivernage

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
