Branchement poolex, electrolyseur et regul pool technologie

Message  scysoseb le Mar 5 Avr 2016 - 16:43

Bonjour à tous,

Après avoir lu 500 pages sur tout les forums existant, après avoir reçu tout le matériel necessaire :

coffret electrique meteo-r, Pac Poolex 65 jetline 2, electrolyseur minisalt et regulateur just ph de chez pool technologie me voici à l'étape montage et branchement.

Plutôt que de foutre le feu à mon abri de jardin construit l'année dernière (à la sueur de mon front) ^^ je vais demander au sage Paulo et aux autres contributeurs de m'aiguiller sur le sujet.

voici les photos et plan de mon coffret :





Pour l'electrolyseur et le regul ph je pense avoir compris je n'ai que 3 fils dessus et il demande de l'asservir à la pompe du coup je me branche direct en sortie vers la pompe.

Pour la pompe à chaleur c'est une autre histoire faut il que je rajoute un relais jour nuit ou celui que je possède sur le coffret suffit-il.

Merci de votre aide.

Séb

scysoseb

Nombre de messages : 4
Age : 37
Localisation : 77
Date d'inscription : 05/04/2016

Revenir en haut Aller en bas

Re: Branchement poolex, electrolyseur et regul pool technologie

Message  Paulo-77 le Mar 5 Avr 2016 - 23:02



Reprendre ton matériel Pool Tech sur le cablage de pompe n'est pas un bonne idée je t'expliquerais pourquoi.

Avec une Poolex on peu réutiliser le contacteur d'origine mais en ajouter un peut etre très utile (contacteur jour/nuit labda du commerce).

J'aimerais aussi des photos en plongée et contre plongée de ton coffret afin de suivre les fils visuellement.

Tu me les envoies par mail car tu n'utilise pas l'interface du forum et les photos ne sont pas copiables

Note mon mail car dés que tu auras lu ce message je l’effacerais.


Dernière édition par Paulo-77 le Mer 6 Avr 2016 - 11:20, édité 1 fois




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement poolex, electrolyseur et regul pool technologie

Message  scysoseb le Mer 6 Avr 2016 - 10:59

J'ai bien noté ton mail je m'occupe des photos dans la journée, le tableau n'est pas encore monté.

Séb.

scysoseb

Nombre de messages : 4
Age : 37
Localisation : 77
Date d'inscription : 05/04/2016

Revenir en haut Aller en bas

Re: Branchement poolex, electrolyseur et regul pool technologie

Message  Paulo-77 le Mer 6 Avr 2016 - 11:27


scysoseb a écrit:J'ai bien noté ton mail je m'occupe des photos dans la journée, le tableau n'est pas encore monté.

Séb.


Comme ça c'est plus facile pour prendre les photos. lol!




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement poolex, electrolyseur et regul pool technologie

Message  Paulo-77 le Jeu 7 Avr 2016 - 9:10

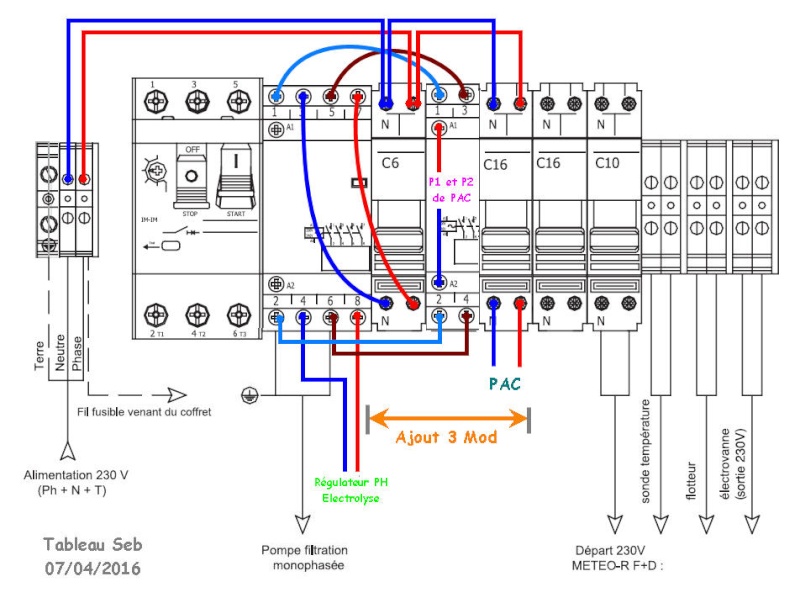

Voila un petit schéma qui ira bien :



Il faudra ajouter 3 dispositifs :

1 disjoncteur 6 A pour protéger ton régulateur pH et ton électrolyseur, comme ce sont des accessoires à consommation variable les raccorder en parallèle sur la filtration n'est pas une bonne solution car ça aurait rendu le réglage du disjoncteur moteur trop aléatoire.

Un contacteur jour/nuit 20 ou 25 A qui sera l'asservissement de la PAC sa fonction est de lancer la filtration en cas de besoin mais de ne pas mettre en route les accessoire qui eux seront toujours commandés par ton horloge.
Pendant la période de montée en température (fonctionnement 24/24) le besoin en chlore n'est pas très important (eau froide, pas de baigneur) et faire fonctionner l'électrolyse n'a aucun interet.

Un disjoncteur 16 A pour l'alimentation de la PAC.

Les branchements d'origine de coffret donc les fonctions ne sont pas du tout modifiés ils restent à l'identique.

Les commandes de filtration sont en parallèle, elles peuvent fonctionner ensemble ou indépendamment.

Tu as choisi du très bon matériel (rare en hors sol)  Bravo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Branchement poolex, electrolyseur et regul pool technologie

Message  scysoseb le Jeu 7 Avr 2016 - 16:43

Merci Paulo en faite j'ai tout acheté sur leboncoin l'année derniere tout au long de l'année !!
