matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Dim 5 Fév 2017 - 21:33

Bonsoir,

je souhaiterais bénéficier de conseils pour asservir la filtration à la PAC :

j'ai cru comprendre en lisant des posts de ci ,de là qu'un contacteur était nécessaire voire un relais en sus.

Je souhaite équiper mon tableau electrique secondaire par du materiel de marque schneider ,pourriez vous m'indiquer quel matériel dans cette marque

dois-je choisir s'il vous plait ?

Merci par avance de votre réponse. Laughing

cordialement


Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

help!!!

Message  Bouille88 le Lun 6 Fév 2017 - 13:07

bonjour

une ame charitable pourrait elle me répondre SVP , j'ai peur d'acheter le ou les mauvais produits....pour mon tableau electrique notamment en ce qui

concerne le contacteur +/- un relais ?? pour l'asservissement filtration/PAC

Merci d'avance

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

sniiiff

Message  Bouille88 le Lun 6 Fév 2017 - 19:12

snniiiiff

personne pour me repondre ?????

SOS SOS

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

quel contacteur ???

Message  Bouille88 le Mar 7 Fév 2017 - 15:05

je vais reformuler ma question autrement pour essayer de provoquer une réponse SOS :

quel type de contacteur dois je acheter pour asservir ma filtration à ma PAC ?

contacteur 25A? 16A? 20A?
3 NO? 2 NO? 1NO? 2NO + 2NF? 1 NO + 1NF?....
240 VCA?(certainement je pense ...)
avec ou sans commande manuelle ?
etc......

Merci d'avance pour votre contribution

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Mer 8 Fév 2017 - 20:10



Tu prends un contacteur de chauffe eau électrique tout banal 20 ou 25 A cela n'a pas grande importance mais pas moins (mono ou tri en fonction de ton besoin).
Un petit schéma passe partout :






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

asservissement pompe filtration/PAC

Message  Bouille88 le Jeu 9 Fév 2017 - 10:10

Merci Paulo pour m'avoir répondu,

donc si j'ai bien compris :

j'achète un contacteur chauffe eau electrique 20 A et si ma PAC sera de marque Poolex je realise la connexion selon la 1ere proposition et je laisse

tomber la connexion "2" du schema?

par contre j'envisage d'acheter un disjoncteur magnetothermique (adapté à la puissance de ma pompe filtration) qui remplacerait alors sur le schema l'element nommé

"disjoncteur pompe"?

les connexions materialisées par un point sur le schéma notamment celles réaliséés entre le disjoncteur moteur ,le contacteur et l'horloge doivent -elles se faire à

l'aide de bornes (automatiques) ou d'une autre manière?

l'element noir à droite en dessous de l'horloge sur le schema sera un bouton tournant à 3 positions, pour commander la filtration, placé à l'extérieur du

tableau electrique secondaire?

et enfin je compte acheter ma PAC dans un second temps (l'année prochaine ou dans 2 ans) puis-je faire tous ses branchements en attendant (avec l'utilisation du

contacteur notamment) sans que cela ne perturbe le bon fonctionnement de l'ensemble?


Merci par avance pour la (les) réponses prosterne

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

reponses ???

Message  Bouille88 le Sam 11 Fév 2017 - 21:20

Coucou hello

Y aurait-il une ame charitable pour répondre ou confirmer les propositions ci dessus ?

Merci beaucoup prosterne

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Lun 13 Fév 2017 - 20:06


Bouille88 a écrit:donc si j'ai bien compris :

j'achète un  contacteur chauffe eau electrique 20 A et si ma PAC sera de marque Poolex je realise la connexion selon la 1ere proposition et je laisse tomber la connexion "2" du schema?

C'est bien cela, il faut choisir en fonction de ta PAC

par contre j'envisage d'acheter un disjoncteur magnetothermique (adapté à la puissance de ma pompe filtration) qui remplacerait alors sur le schema l'element nommé : "disjoncteur pompe"?

Moi je préfererais ce genre de montage pour garder la sélectivité.



les connexions materialisées par un point sur le schéma notamment celles réaliséés  entre le disjoncteur moteur ,le contacteur et l'horloge doivent -elles se faire à l'aide de bornes (automatiques) ou d'une autre manière?

Tu peux faire ce raccordement sur le bornier amont ou aval à condition de respecter les règles suivantes : ne pas dépasser 2 fils sur la même borne et la section doit etre identique.

l'element noir à droite en dessous de l'horloge sur le schema sera un bouton tournant à 3 positions, pour commander la filtration, placé à l'extérieur du tableau electrique secondaire?

Soit un tournant soit un commutateur à 3 positions à bascule.

et enfin je compte acheter ma PAC dans un second temps (l'année prochaine ou dans 2 ans) puis-je faire tous ses branchements en attendant (avec l'utilisation du contacteur notamment) sans que cela ne perturbe le bon fonctionnement de l'ensemble?

Aucun probleme ça fonctionne avec ou sans PAC




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

asservissement PAC/filtration

Message  Bouille88 le Lun 13 Fév 2017 - 21:16

Merci beaucoup Paulo pour ta contribution

C super !!

Ton schéma est Nickel : je ferai mon montage de la même manière ! (j 'aurais juste besoin de renseignements complémentaires au sujet du transfo torique mais je

posterai dans un autre thème car nous nous éloignerions du sujet initial )

En fait j'ai saisi toutes tes propositions/réponses sauf celle de la connexion avec bornier amont/aval (désolé je ne visualise pas : novice oblige sorry )

j'aimerais juste que tu puisses m'éclairer sur ce point stp Very Happy

encore Merci

A bientôt... Very Happy



Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Lun 13 Fév 2017 - 22:16

Bouille88 a écrit:En fait j'ai saisi toutes tes propositions/réponses sauf celle de la connexion avec bornier amont/aval (désolé je ne visualise pas : novice oblige sorry )

j'aimerais juste que tu puisses m'éclairer sur ce point stp

Deux manières de représenter le même raccordement pour le fil de phase (rouge) :



En haut le réel et en bas schématiquement avec un point mais peu importe où se trouve la position du point on doit juste raccorder les fils ensemble.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Lun 13 Fév 2017 - 22:38

Merci de ta réponse rapide

j'essayerai de faire un schema pour que tu puisses me dire si j'ai bien compris

bonne soirée

à plus tard Very Happy

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Mar 14 Fév 2017 - 18:13

coucou hello

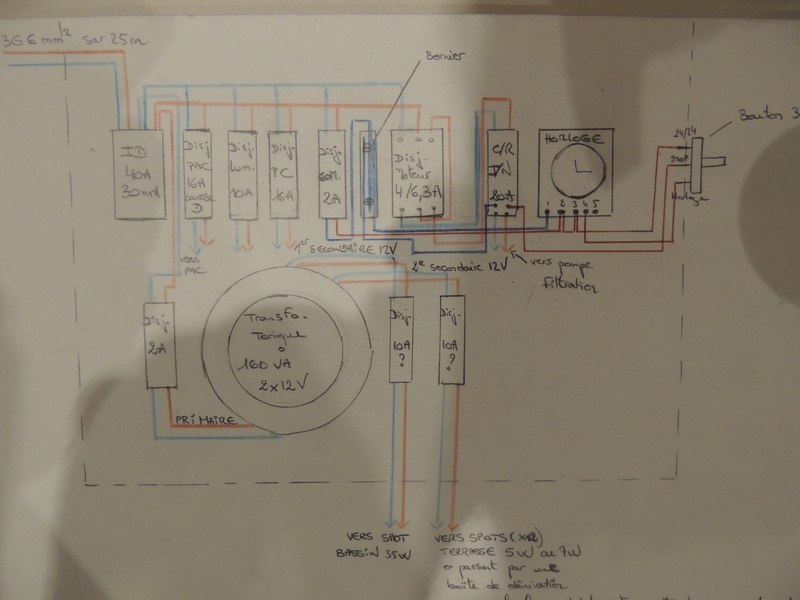

Je viens d'effectuer un schéma de ce qui pourrait ressembler à mon futur tableau secondaire dans le local technique.

Peux-tu me dire si des erreurs te "frappent"  et surtout si j'ai bien integré le principe pour établir les fameuses  connexions matérialisées par les points .

Merci d'avance

A bientôt


Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Mar 14 Fév 2017 - 19:37



Oui, comme ça cela fonctionne mais ton bornier est inutile et si tu veux faire une présentation du câblage réel vas jusqu'au bout et fait-le en amont des disjoncteurs également. lol!




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Mar 14 Fév 2017 - 21:20

ReCoucou

Cela était volontaire de représenter le neutre et la phase comme cela en amont des disjoncteurs : cela représentait des peignes de raccordement Sad ...

Pour le bornier s'il est inutile comment fait-on pour faire les interconnexions sans? utilise-t-on une borne automatique dans laquelle on interconnecte les 3 fils? (du

style comme on peut faire avec un "domino"?) jesuislourd

Sinon au niveau des autres connexions c OK? même au niveau du montage autour du transformateur torique ? (Dailleurs j'ai posté une question sur ce sujet tu

pourrais y jeter un oeil à l'occasion quand tu auras quelques instants STP ? Very Happy )

Mille Merci à toi

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Mar 14 Fév 2017 - 21:34

Bouille88 a écrit:Pour le bornier s'il est inutile comment fait-on pour faire les interconnexions sans? utilise-t-on une borne automatique dans laquelle on interconnecte les 3 fils? (du style comme on peut faire avec un "domino"?)

Tu n'as que 2 fils qui partent du neutre pas trois donc tu raccorde dessus.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Mar 14 Fév 2017 - 21:58

Vais-je y arriver boulet1 ???

Je fais partir 2 fils du neutre en aval du disjoncteur de commande 2A puis les distribue respectivement vers le 1 de l'horloge et vers A1 du contacteur ??

Roulements de tambour ......

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Mar 14 Fév 2017 - 22:02

Bouille88 a écrit:Cela était volontaire de représenter le neutre et la phase comme cela en amont des disjoncteurs : cela représentait des peignes de raccordement Sad ...

Dans ce cas tu mets tous tes dispositifs en ligne sans aucun vide et un thermique n'est que difficilement peignable, voir impossible car les bornes ne sont pas décalées et la distance entre chaque trou ne correspond pas au disjoncteur.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Paulo-77 le Mar 14 Fév 2017 - 22:09

Bouille88 a écrit:Je fais partir 2 fils du neutre en aval du disjoncteur de commande 2A puis les distribue respectivement vers le 1 de l'horloge et vers A1 du contacteur ??

Roulements de tambour ......

Évidement  lol!




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Mar 14 Fév 2017 - 22:12

OK Paulo sorry

Je m'efforcerai d'être plus précis la prochaine fois...  connerie

a+

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas

Re: matériel nécessaire pour asservissement PAC / filtration

Message  Bouille88 le Mar 14 Fév 2017 - 22:17

allelujah !!!!!!! Bravo

Incroyable !...j'ai saisi !!! enfin lol!


En tout cas Paulo Merci pour ta patience et dévouement

Bouille88
Bébé nageur
Bébé nageur

Nombre de messages : 35
Localisation : chavelot
Date d'inscription : 04/02/2017

Revenir en haut Aller en bas
