Bonjour à tous, je viens de terminer toute la partie hydraulique de mon local technique et je vais m'attaquer maintenant à l'électricité. Ma configuration actuelle est piscine en bancher 9x4, traitement par électrolyse,pompe à chaleur et volet roulant automatique hors sol. Les notices de mes appareils n'étant pas très explicites je vous joint plusieurs photos de mon installation électrique avec coffret de filtration et tableau secondaire muni de disjoncteurs dont un courbe D pour la PAC.
Mes questions sont comment et ou brancher ma pompe dans le coffret ? ou brancher l'électrolyseur si je veux l'asservir à la filtration.
Ma pac possède un détecteur de débit d'eau est il nécessaire de l'asservir à la pompe de filtration ?
Merci d'avance pour vos réponses.
Cablage électrique coffret piscine Img_1212
Cablage électrique coffret piscine Img_1211
Cablage électrique coffret piscine Img_1210

benlab12

Nombre de messages : 4
Localisation : 12000
Date d'inscription : 01/07/2017

Revenir en haut Aller en bas

Cablage électrique coffret piscine Empty Re: Cablage électrique coffret piscine

Message  benlab12 le Dim 2 Juil 2017 - 13:48

Bonjour voici un scan de mon coffret.

Cablage électrique coffret piscine Coffre13

benlab12

Nombre de messages : 4
Localisation : 12000
Date d'inscription : 01/07/2017

Revenir en haut Aller en bas

Cablage électrique coffret piscine Empty Re: Cablage électrique coffret piscine

Message  Paulo-17 le Dim 2 Juil 2017 - 18:43

Cablage électrique coffret piscine 1301310943382112410819787



benlab12 a écrit:Mes questions sont comment et ou brancher ma pompe dans le coffret ?

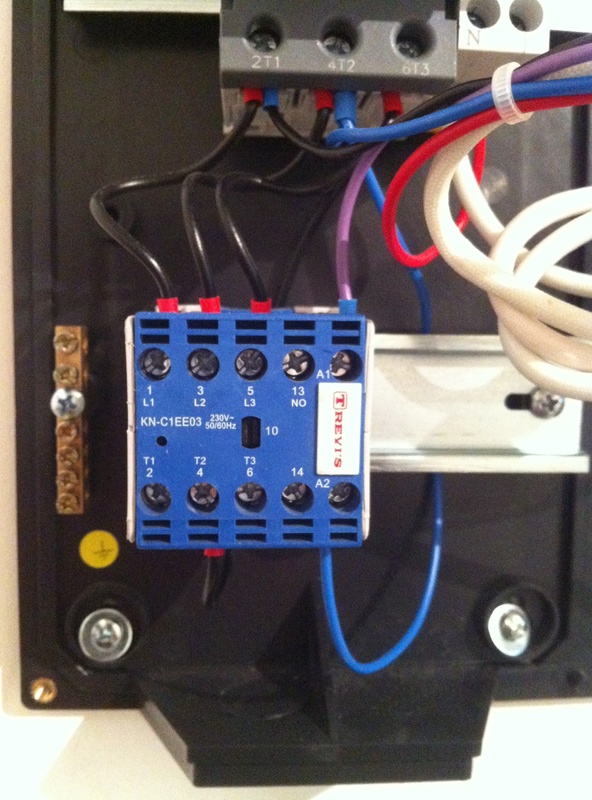

Tu la raccorde sur les bornes T1 (Phase) et T3 (Neutre) du contacteur (Trevi's bleu)
