Message  francisco59 le Sam 13 Oct 2018 - 18:46

bonjour

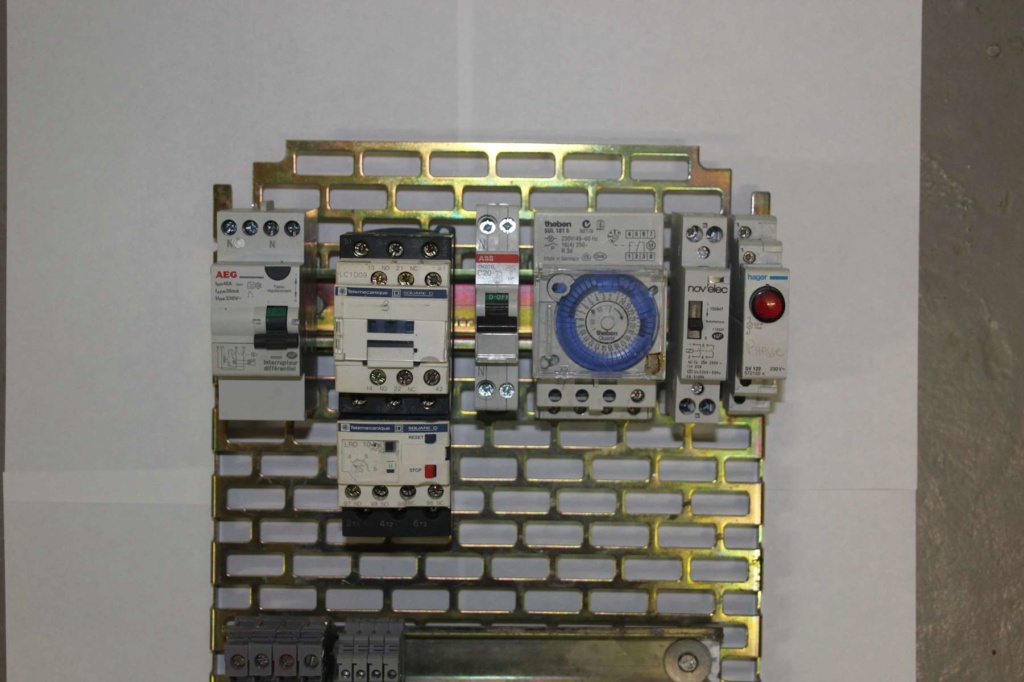

je doit câbler le coffret filtration je suis complètement perdu j ai je pence tout ce qu il faut ,la disposition est peut Etre pas la bonne me le dire j ai prévu un disjoncteur 20 A pour la pompe est ce nécessaire ?   j ai surtout un contacteur thermique pour la pompe .
Merci d avance pour vos précieuse infobesoin d aide pour le câblage  du coffret électrique pompe de filtration _copie11


Dernière édition par francisco59 le Sam 13 Oct 2018 - 18:58, édité 1 fois

francisco59

Nombre de messages : 4
Localisation : rhone
Date d'inscription : 07/10/2018

Revenir en haut Aller en bas

besoin d aide pour le câblage  du coffret électrique pompe de filtration Empty besoin d aide pour le câblage du coffret électrique pompe de filtration

Message  francisco59 le Sam 13 Oct 2018 - 18:51

bonjour comment mettre photo

francisco59

Nombre de messages : 4
Localisation : rhone
Date d'inscription : 07/10/2018

Revenir en haut Aller en bas

besoin d aide pour le câblage  du coffret électrique pompe de filtration Empty Re: besoin d aide pour le câblage du coffret électrique pompe de filtration

Message  Paulo-17 le Sam 13 Oct 2018 - 20:14

besoin d aide pour le câblage  du coffret électrique pompe de filtration 1301310943382112410819787

Un petit schéma simplifié juste pour la partie filtration.

besoin d aide pour le câblage  du coffret électrique pompe de filtration Shzoma10


besoin d aide pour le câblage  du coffret électrique pompe de filtration 091026114230211244722717
besoin d aide pour le câblage  du coffret électrique pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 besoin d aide pour le câblage  du coffret électrique pompe de filtration 1510170828542112413669715

besoin d aide pour le câblage  du coffret électrique pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13939
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

besoin d aide pour le câblage  du coffret électrique pompe de filtration Empty Re: besoin d aide pour le câblage du coffret électrique pompe de filtration

Message  francisco59 le Lun 15 Oct 2018 - 17:56

BONJOUR
Je désire faire mon tableau électrique de filtration piscine, et voila mon problème je câble par rapport au schéma que j’ai quand je fais un test avec une ampoule çà fonctionne très bien quand je branche la pompe filtration le disjoncteur de 2A saute . j ai vue qu’il fallait mètre un 2A pour protège l horloge.
Je remplace le disjoncteur de 2 A par un 20A et la çà fonctionne y a-t-il une solution est il vraiment nécessaire de mètre le 2 A ,me fournir svp un schéma qui fonctionnera ,j ai le même problème avec le hors gel avec ce fameux 2 A
Merci

francisco59

Nombre de messages : 4
Localisation : rhone
Date d'inscription : 07/10/2018

Revenir en haut Aller en bas

besoin d aide pour le câblage  du coffret électrique pompe de filtration Empty Re: besoin d aide pour le câblage du coffret électrique pompe de filtration

Message  Paulo-17 le Mer 17 Oct 2018 - 21:04

besoin d aide pour le câblage  du coffret électrique pompe de filtration 1301310943382112410819787

Voila un schéma qui te permettra de câbler ton circuit commande (5) qui ne doit alimenter que des commandes sinon cela n'a aucun interet.

besoin d aide pour le câblage  du coffret électrique pompe de filtration Tablea10


besoin d aide pour le câblage  du coffret électrique pompe de filtration 091026114230211244722717
besoin d aide pour le câblage  du coffret électrique pompe de filtration 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 besoin d aide pour le câblage  du coffret électrique pompe de filtration 1510170828542112413669715

besoin d aide pour le câblage  du coffret électrique pompe de filtration 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13939
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/
