Message  Xtremlimit le Sam 3 Nov 2018 - 17:20

Bonjour à tous,

Venant d'acquérir un coffret hors gel Astral Pool (qui semble être le même que le Gel'Elec), je recherche une bonne âme qui pourrait me guider pour le brancher correctement sans tout faire griller !

Le schéma de branchement étant très succinct... j'ai un peu de mal à voir où il faut raccorder les fils sur le coffret électrique de la piscine !

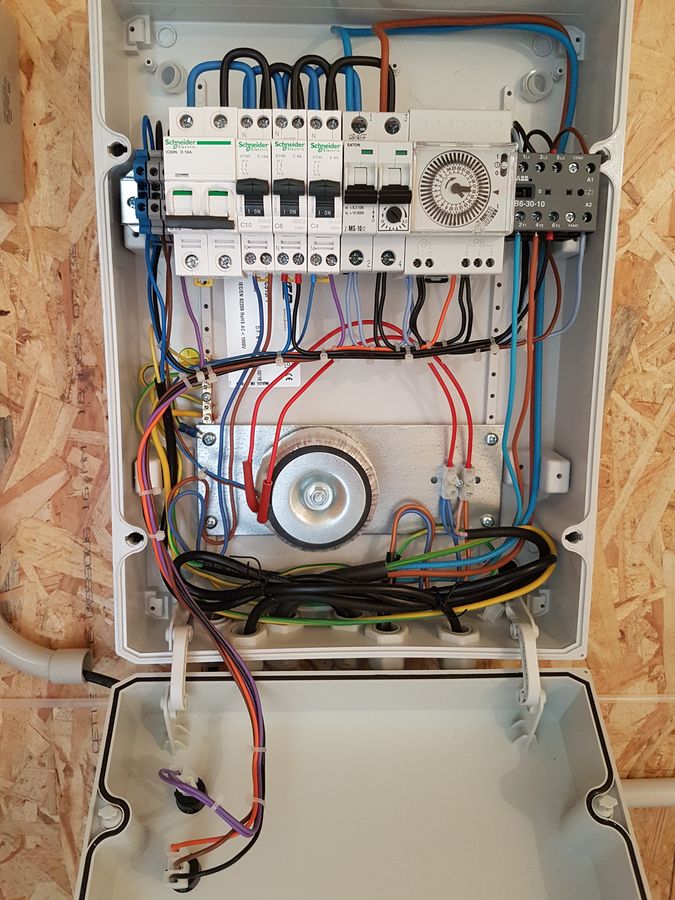

*Photo du coffret électrique de la piscine (de marque WA Conception) :
Les Inters de gauche à droite :
- PAC (non utilisé pour le moment et non cablé donc)
- Pompe puits décompression,
- Régulateur Ph,
- Éclairage bassin 12V,
- Filtration + horloge
- Contacteur ABB B6-30-10
(L'interdiff 32A est dans le tableau de la maison relié ici en 6mm²)

Branchement coffret hors gel Astral Pool Photo_11

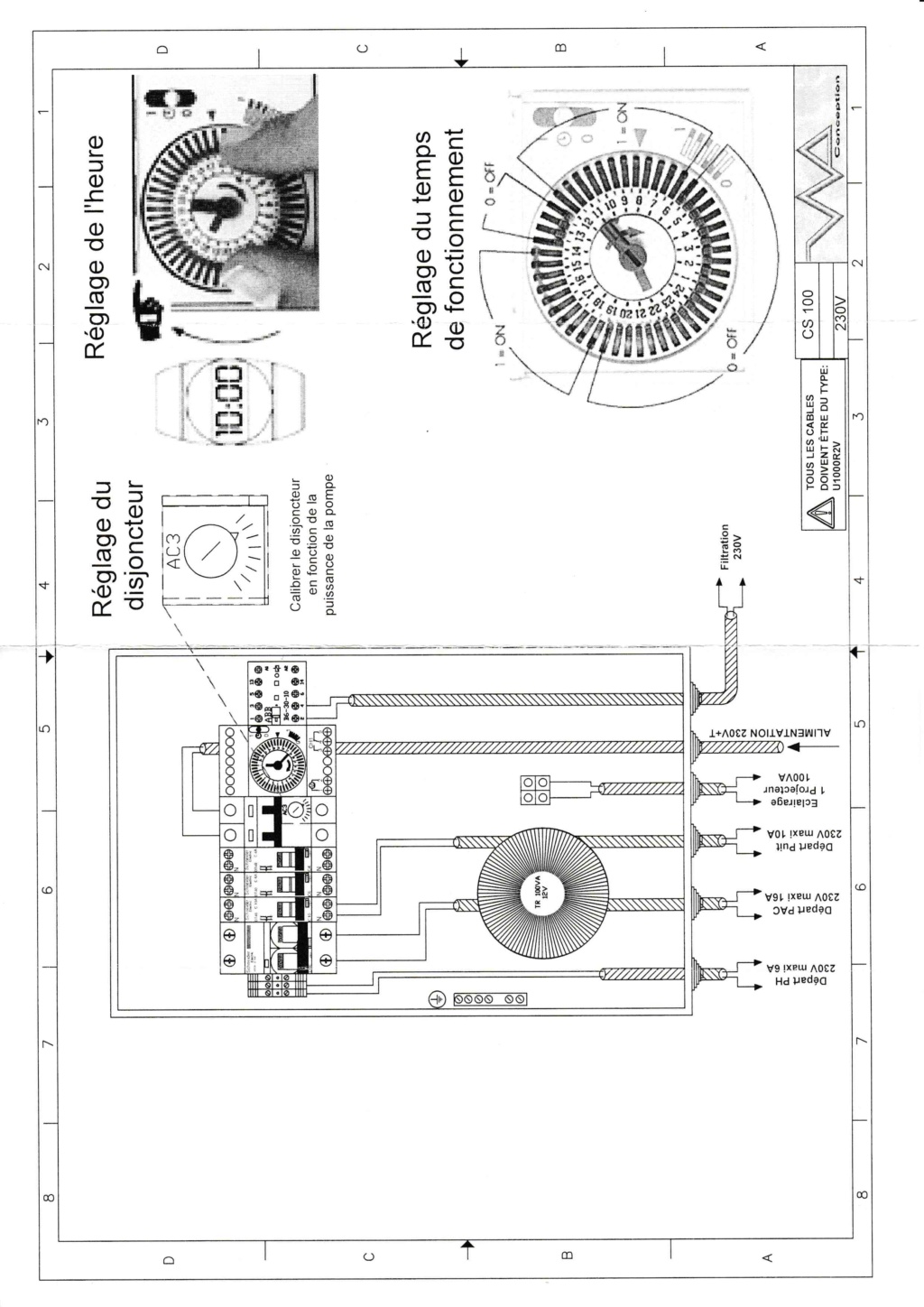

*Schéma du coffret électrique de la piscine :
Branchement coffret hors gel Astral Pool Schema12

* Schéma du coffret hors gel :
Branchement coffret hors gel Astral Pool Schema13



Merci d'avance pour vos conseils avisés !

Cordialement,

Robin

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 le Sam 3 Nov 2018 - 21:13

Branchement coffret hors gel Astral Pool 1301310943382112410819787

Les deux fils issus du contact sec du Gelelec (borne 8 - 9) peuvent etre raccordés en parallèle avec le contact sec de l'horloge (câblage le plus simple).


Branchement coffret hors gel Astral Pool 091026114230211244722717
Branchement coffret hors gel Astral Pool 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement coffret hors gel Astral Pool 1510170828542112413669715

Branchement coffret hors gel Astral Pool 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13795
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Mar 20 Nov 2018 - 18:34

Bonjour et Merci Paulo pour cette réponse.

Désolé de ne revenir qu'aujourd'hui mais j'étais en déplacement et ne pouvais te remercier avant.

Pour le branchement sur le GelElec (bornes 8 et 9) c'est de ma compétence (pas trop difficile hein !) mais sur les contacts secs de l'horloge... là ça les dépasse mes compétences Very Happy : ce sont lesquelles des 5 bornes ???
.
Egalement, sur quoi je branche l'alimentation ?
Besoin d'un Inter supplémentaire ? Ou je repique sur un existant (et lequel dans ce cas) ?

Quand on est boulet.... boulet2

Merci d'avance

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 le Jeu 22 Nov 2018 - 18:05

Branchement coffret hors gel Astral Pool 1301310943382112410819787

Pour te répondre il me faut des belles photos de ton tableau afin de pouvoir lire ce qui est écrit sur les dispositifs et sur les bornes.

En plusieurs fois pour des gros plans.


Branchement coffret hors gel Astral Pool 091026114230211244722717
Branchement coffret hors gel Astral Pool 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement coffret hors gel Astral Pool 1510170828542112413669715

Branchement coffret hors gel Astral Pool 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13795
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Jeu 22 Nov 2018 - 19:53

Bonjour Paulo,

Ci-jointes les photos des différents éléments du tableau.

J'espère que c'est ce que tu as besoin ?

Merci d'avance.

Robin



Contacteur ABB B6-30-10 : Branchement coffret hors gel Astral Pool 20181110

Horloge : Branchement coffret hors gel Astral Pool 20181111

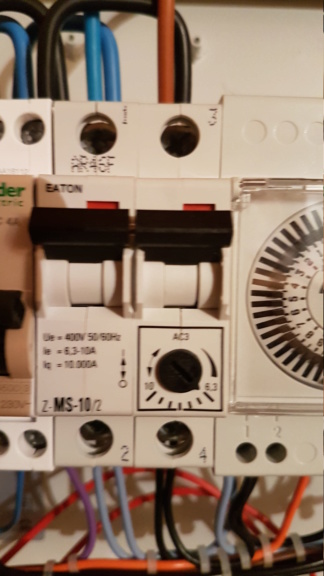

Filtration :
Branchement coffret hors gel Astral Pool 20181112

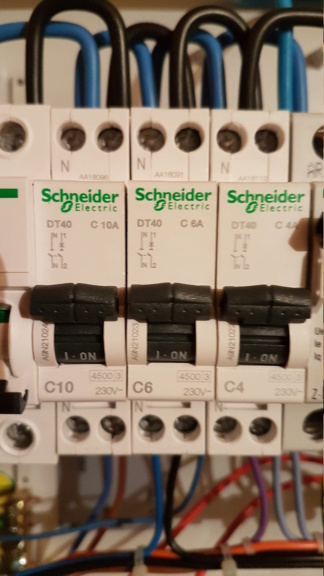

Inters Pompe puits décompression (C10) / Régulateur Ph (C6) / Éclairage bassin 12V (C4) :
Branchement coffret hors gel Astral Pool 20181113

Inter P.A.C. (non utilisé) :
Branchement coffret hors gel Astral Pool 20181114

Coffret Hors-gel :
Branchement coffret hors gel Astral Pool 20181115

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 le Jeu 22 Nov 2018 - 22:27

Branchement coffret hors gel Astral Pool 1301310943382112410819787

Pour l'alimentation du "hors-gel" te reprendre en aval du disjoncteur 4A irait bien, c'est le plus proche en valeur.

Tu raccorde le fils 8 du hors gel sur 4 de ton horloge et le 9 sur le 3 pour une priorité simple ou tu raccorde le fil 8 sur le 4 de l'horloge et le fil 9 sur la borne A1 du contacteur pour une priorité absolu (seul le disjoncteur de la filtration peut couper la pompe)


Branchement coffret hors gel Astral Pool 091026114230211244722717
Branchement coffret hors gel Astral Pool 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement coffret hors gel Astral Pool 1510170828542112413669715

Branchement coffret hors gel Astral Pool 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13795
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Sam 24 Nov 2018 - 10:11

Paulo-17 a écrit:Branchement coffret hors gel Astral Pool 1301310943382112410819787

Pour l'alimentation du "hors-gel" te reprendre en aval du disjoncteur 4A irait bien, c'est le plus proche en valeur.

Tu raccorde le fils 8 du hors gel sur 4 de ton horloge et le 9 sur le 3 pour une priorité simple ou tu raccorde le fil 8 sur le 4 de l'horloge et le fil 9 sur la borne A1 du contacteur pour une priorité absolu (seul le disjoncteur de la filtration peut couper la pompe)

Merci Paulo pour ce cours d'élec appliquée !

Je fais ça aujourd'hui ou demain.

Encore Merci pour ton aide.

Robin

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Mar 18 Déc 2018 - 16:18

Bonjour Paulo,

Merci pour tes conseils.

Finalement, je ne l'ai monté que ce week-end...

Je suis parti sur la version sur le A1 du contacteur pour avoir la priorité absolue.

Le plus compliqué a été de rentrer le 3ème fils dans la borne 4 de l'horloge (pas trop de place, mais c'est rentré !).

Reste à placer la sonde à l'extérieur du local technique mais le fils est trop court Twisted Evil !

Du simple câble téléphonique/informatique est-il suffisant pour le rallonger (vu que le câble d'origine n'est pas bien épais) ?

Encore Merci pour tes conseils.

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 le Mar 18 Déc 2018 - 18:52

Branchement coffret hors gel Astral Pool 1301310943382112410819787

Il me semble que c'est un câble blindé, si c'est bien le cas il vaut mieux respecter pour éviter les interférences.


Branchement coffret hors gel Astral Pool 091026114230211244722717
Branchement coffret hors gel Astral Pool 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement coffret hors gel Astral Pool 1510170828542112413669715

Branchement coffret hors gel Astral Pool 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13795
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Sam 5 Jan 2019 - 21:19

Les fêtes de fin d'année étant passées, je reviens sur mon montage, mais avant j'en profite pour vous souhaiter une bonne et heureuse année à tous et à toi Paulo en particulier.

Finalement, j'ai déplacé le Kit Hors-gel, plus simple que de rallonger le fil de la sonde.

Mais maintenant j'ai un problème de fonctionnement ou plutôt de dysfonctionnement !... alors qu'avant ce déplacement tout fonctionnait correctement.
connerie

J'ai défait et refait les branchements (les câbles n'étaient plus assez longs pour aller au coffret) : j'ai pourtant vérifié 4 fois les branchements  interogation

Voici les symptômes :
- le kit Hors-gel ne s'éteint pas quand je coupe le disjoncteur sur lequel il est branché (du moins l'affichage reste allumé),
- lorsque je mets la marche forcée (ou lorsque la pompe tourne sur la plage horaire), le kit Hors-Gel s'éteint (plus d'affichage en tout cas) et la pompe ne se coupe pas, ni lors de la sortie de la plage horaire, ni lorsque je mets la pompe sur Arrêt ou Automatique (une fois en marche, l'interrupteur 3 positions de la pompe - marche/automatique/arrêt - n'est plus fonctionnel, il faut que je disjoncte la pompe par son disjoncteur pour l'arrêter).
- en voulant tester le bon fonctionnement de la T° de consigne (je suis assez loin des 0,5° de tempo d'ailleurs), le déclenchement fait disjoncter le disjoncteur du kit !

Bon ben finalement rallonger la sonde aurait peut-être été plus judicieux  scratch

SOS

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Dim 6 Jan 2019 - 18:16

nonnon

Bon, moralité de l'histoire : ne pas faire confiance qu'à ses yeux !

Après test avec un testeur, il s'avère que le câble d'alimentation et le câble de commande étaient inversés !

Je pensais avoir mis 2 câbles différents (un avec une gaine toute noire et un avec une gaine avec une bande rose), mais, en fait, les 2 étaient avec une gaine avec une bande rose.
Ce qui devait arriver arriva : la bande était visible à chaque bout même pas sur le même câble !!! Comme quoi ça ne tient pas à grand chose...

Bon maintenant ça marche, c'est l'essentiel !

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 le Lun 7 Jan 2019 - 15:37

Branchement coffret hors gel Astral Pool 1301310943382112410819787

Dans tous les cas lorsque ça ne fonctionne plus après y avoir touché il faut toujours se dire j'ai fait une  connerie et chercher là où on a fait quelque chose.  lol!


Branchement coffret hors gel Astral Pool 091026114230211244722717
Branchement coffret hors gel Astral Pool 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement coffret hors gel Astral Pool 1510170828542112413669715

Branchement coffret hors gel Astral Pool 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13795
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Xtremlimit le Jeu 10 Jan 2019 - 19:22

Paulo-17 a écrit:Branchement coffret hors gel Astral Pool 1301310943382112410819787

Dans tous les cas lorsque ça ne fonctionne plus après y avoir touché il faut toujours se dire j'ai fait une  connerie et chercher là où on a fait quelque chose.  lol!

C'est clair !

En tout cas, je te remercie à nouveau pour ton aide, ô combien, précieuse.

Xtremlimit

Nombre de messages : 8
Localisation : Vendée
Date d'inscription : 03/11/2018

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  juju38 le Lun 1 Avr 2019 - 17:17

je reprend ce message pour le même sujet , donc je ne vais pas ouvrir un autre sujet

j'ai un boitier

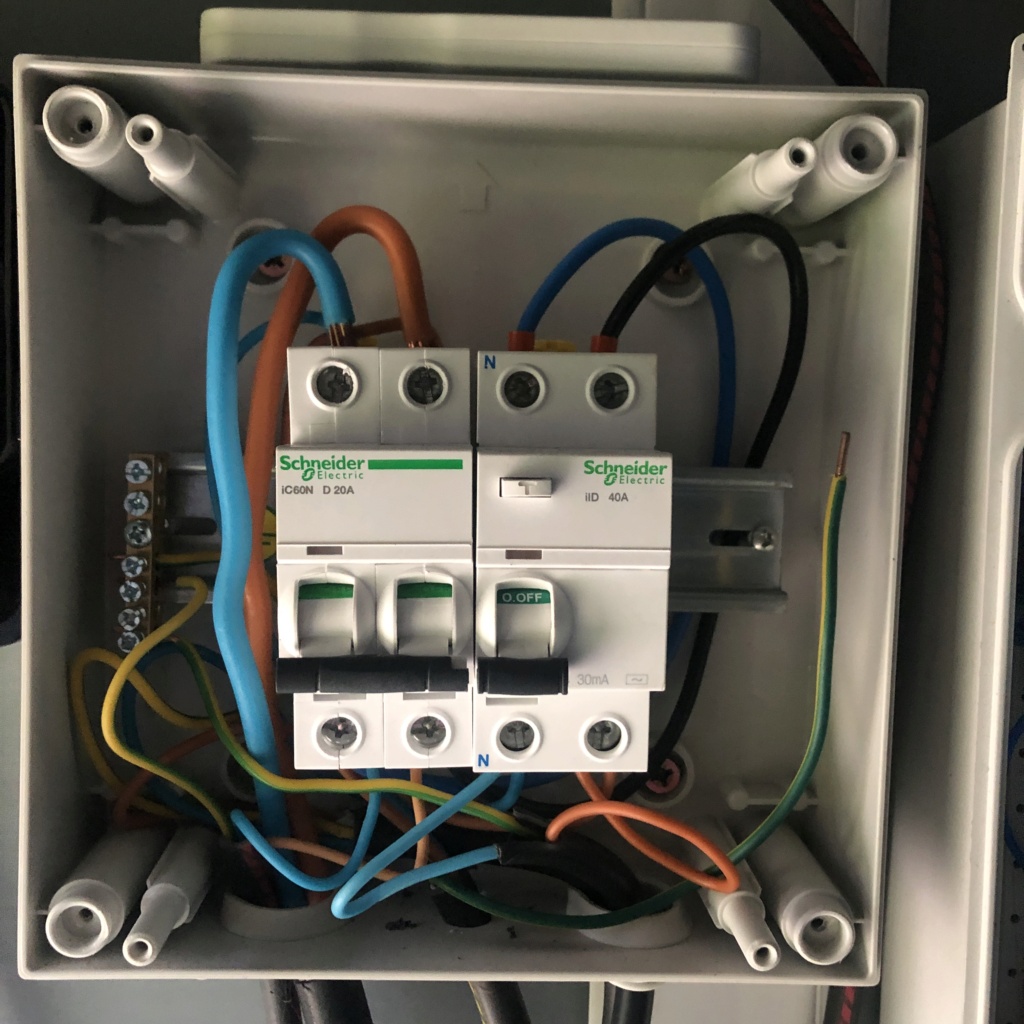

Branchement coffret hors gel Astral Pool IMG-3920

ID 40A qui alimente
-DJ2A pour le boitier hors gel
-DJ de la pompe

Contacteur ABB B6-30-10 : départ vers pompe en 2T1 et 4T2
interrupteur de commande manu / auto / arrêt : 1 fil noir , 1 fil marron ( qui part du 1 de l'horloge) , 1 fil marron (qui part du A1 du contacteur )


schéma de branchement de mon boitier hors gel
Branchement coffret hors gel Astral Pool Gel-elec-branchement

si je suis les instruction et ce qui a été dis précédemment pour le contact sec , pour une priorité absolu
branchement sur le 4 du DJ de la pompe (le câble gris clair qui est branché)
branchement sur le A1 du contacteur

on est bon ?


Merci
Wink

juju38

Nombre de messages : 2
Localisation : 38
Date d'inscription : 01/04/2019

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 le Lun 1 Avr 2019 - 17:41

Branchement coffret hors gel Astral Pool 1301310943382112410819787

Oui c'est ça.



Branchement coffret hors gel Astral Pool 091026114230211244722717
Branchement coffret hors gel Astral Pool 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement coffret hors gel Astral Pool 1510170828542112413669715

Branchement coffret hors gel Astral Pool 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13795
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  juju38 le Lun 1 Avr 2019 - 18:43

top

Merci

juju38

Nombre de messages : 2
Localisation : 38
Date d'inscription : 01/04/2019

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool Empty Re: Branchement coffret hors gel Astral Pool

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
