Message  yooh56 le Mar 21 Juil 2009 - 18:38

bonjour,

ça commence bien!!!
le fusible du projo est grillé, c'est normal j'ai inversé le branchement du transfo Very Happy mais sans conséquence pour le projo.
Quel idée de mettre un fusible, c'est vieux comme techno, pourquoi w....... n'a pas mis de disjoncteur!!!!
Sinon j'ai remarqué que le moteur est branché directement sur l'horloge, çà aurait été mieux de mettre un contacteur
(si le contact casse, c'est qd m moins cher de changer un contacteur qu' une horloge)
-> c'est pour cela que je vais mettre un contacteur en sortie de l'horloge
Par contre je voudrais brancher ma PAC avec l'horloge de filtration et mettre un interrupteur com pour le moteur (0,1,horloge)
Comment avez vous brancher votre PAC? Avez vous mis un Contacteur?

PAC (edenPAC 2 de chez Zodiac)
J'ai le bornier d'alim (terre, N, L1) + un bornier élec avec 5,6 qui permet de piloter la pompe de filtration automatiquement selon la consigne de T°C.
Si quelqu'un pourrait m'aider !!!

Merci

yooh56
Bébé nageur
Bébé nageur

Nombre de messages : 43
Age : 42
Localisation : Landévant, Morbihan
Date d'inscription : 08/03/2009

http://blog.orange.fr/web/jsp/blog.jsp?blogID=678860

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  Paulo-17 le Mar 21 Juil 2009 - 19:17

yooh56 a écrit:Quel idée de mettre un fusible, c'est vieux comme techno, pourquoi w....... n'a pas mis de disjoncteur!!!!

C'est vrai que les fusible c'est vieux mais c'est un technologie parfaite, pour protéger les transistors de puissance on met des fusible ultra rapide, un disjoncteur est incapable de sauter aussi vite.

yooh56 a écrit:Sinon j'ai remarqué que le moteur est branché directement sur l'horloge, çà aurait été mieux de mettre un contacteur
(si le contact casse, c'est qd m moins cher de changer un contacteur qu' une horloge)

Oui mais pour Wat ne pas en mettre c'est moins chere.

yooh56 a écrit:-> c'est pour cela que je vais mettre un contacteur en sortie de l'horloge
Par contre je voudrais brancher ma PAC avec l'horloge de filtration et mettre un interrupteur com pour le moteur (0,1,horloge)
Comment avez vous brancher votre PAC? Avez vous mis un Contacteur?

Tu n'a pas besoin de faire passer l'alimentation de la PAC par l'horloge sauf si tu veux spécifier des horaires particuliers.

yooh56 a écrit:PAC (edenPAC 2 de chez Zodiac)
J'ai le bornier d'alim (terre, N, L1) + un bornier élec avec 5,6 qui permet de piloter la pompe de filtration automatiquement selon la consigne de T°C.
Si quelqu'un pourrait m'aider !!!

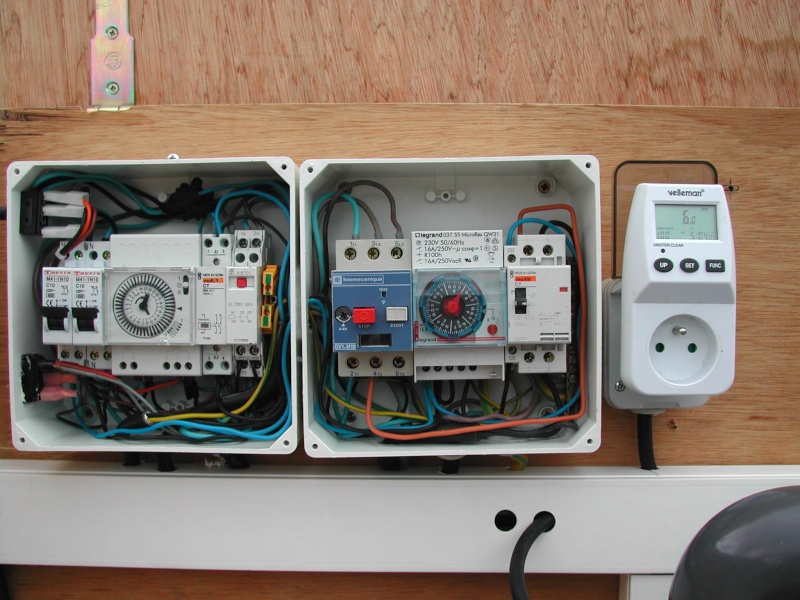

Comme une photo c'est plus parlant voila

boitier électrique Dscn1214

Celui qui trouve à quoi sert chaque élément je lui offre le restaurant.

A +
Paulo


boitier électrique 091026114230211244722717
boitier électrique 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 boitier électrique 1510170828542112413669715

boitier électrique 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13979
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  yooh56 le Mar 21 Juil 2009 - 19:49

voila ce que j'envisage de faire:

boitier électrique Image210

Ça ressemble au boitier de gauche, non ?

Non parsque le mien est bien branché, lol! sur ton dessin tu aliment ton moteur par ton inter qui va cramer trés rapidement et tant à utiliser un contacteur autant couper phase et neutre sinon c'est pas la peine d'envoyer le neutre

yooh56
Bébé nageur
Bébé nageur

Nombre de messages : 43
Age : 42
Localisation : Landévant, Morbihan
Date d'inscription : 08/03/2009

http://blog.orange.fr/web/jsp/blog.jsp?blogID=678860

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  yooh56 le Mar 21 Juil 2009 - 20:07

et voilà ce qu'il y a sur la doc de la pompe à chaleur : Edenpac2

boitier électrique Image410

Si quelqu'un pouvait m'expliquer ou me guider car je ne comprend pas tout...
petite précision, il y a en plus le bornier d'alim 220V mono dans la edenpac donc je crois qu'il faut que je tire un câble 5 x 2,5mm2

Bonne soirée :004:

yooh56
Bébé nageur
Bébé nageur

Nombre de messages : 43
Age : 42
Localisation : Landévant, Morbihan
Date d'inscription : 08/03/2009

http://blog.orange.fr/web/jsp/blog.jsp?blogID=678860

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  Paulo-17 le Mar 21 Juil 2009 - 20:42

Le problème avec ton schéma, tu coupe l'alimentation de la Pac et suivant le modèle
lorsque tu coupe l'alim un certain temps, à la remise sous tension la PAC se met en veille
et il faut forcer la marche pour la remettre en route.

A ta place je ferai simple comme moi j'ai fait: Razz

Tu aliment ta Pac à la sortie de ton 16 A avec du 3G2.5 en passant en direct sans horloge
(tu n'a pas besoin de passer par le tableau Wat) et tu utilise ton contact sec 5 - 6 avec
un 2 ou 3 X 1.5 (si tout arrive dans le même tableau un 5G2.5 ça va bien) pour alimenter
le relais de pompe en faisant très attention à la polarité.

En faisant comme cela ta Pac est maitre du jeu et tu n'ajoute rien dans ton tableau.

Tu parametre la température voulu, si la Pac constate une baisse elle commande la mise en route
de la pompe et re-contrôle la température si c'est seulement dans les tuyau qu'elle avait baisser
elle se met en veille sinon elle met en route le compresseur pour chauffer l'eau.

Il n'y a pas d'intérêt à piloter la Pac avec une horloge, juste à compliquer les branchement, dans mon tableau piscine je n'ai que 2 fils de 1.5 qui arrive et m'alimente le relais qui est à coté de l'horloge Wat.

Sur le dessin de branchement de la Pac tu a ajouté quelque chose, tu n'a pas l'original. Question

A +
Paulo

Pour la pompe de circulation voilà le branchement que tu doit réaliser:

boitier électrique Shama_10

Tu raccorde tes fils 5 - 6 de la Pac sur 3 et A2

On peu pas faire plus simple. :008:

Tes schémas sont très beau mais comporte des os. lol!


boitier électrique 091026114230211244722717
boitier électrique 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 boitier électrique 1510170828542112413669715

boitier électrique 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13979
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  Paulo-17 le Mar 21 Juil 2009 - 21:30

J'ai trouvé la doc de ta Pac en pdf, pas besoin de replacer le schéma (attention au couleur) :heu:

A +
Paulo


boitier électrique 091026114230211244722717
boitier électrique 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 boitier électrique 1510170828542112413669715

boitier électrique 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13979
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  yooh56 le Mer 22 Juil 2009 - 6:21

Merci beaucoup paulo,
rien ne vaut l'expérience d'un ancien Very Happy

voici donc mon schéma mis à jour...

boitier électrique Image611

Il me faut donc un 5 x 2,5mm2 + un contacteur à fermeture 2 pôles
çà tombe bien j'ai acheté cela hier cheers

Bonne journée

yooh56
Bébé nageur
Bébé nageur

Nombre de messages : 43
Age : 42
Localisation : Landévant, Morbihan
Date d'inscription : 08/03/2009

http://blog.orange.fr/web/jsp/blog.jsp?blogID=678860

Revenir en haut Aller en bas

boitier électrique Empty demande de precision sur le dernier shema

Message  soso le Mar 5 Juil 2011 - 14:14

bonjour, pourriez vous me refaire un shema sans horloge de programmation ? et est ce que le contacteur est la même chose que celui des ballons eau chaude ? Merci pour votre aide

soso

Nombre de messages : 1
Localisation : banlieue parisienne
Date d'inscription : 05/07/2011

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  Paulo-17 le Mar 5 Juil 2011 - 17:47

boitier électrique 3321-bonjour-francais-103 boitier électrique 351866

Tu peu bien sûr prendre un contacteur de chauffe eau c'est parfait.

Pour le schéma donne moi un peu plus de renseignement car su tu n'a pas d'horloge tu n'a pas non plus d'inter trois positions et c'est pour alimenter quoi et comment, un bon synoptique avec pompe piloté et asservi en alimentation par la Pac c'est ça:

boitier électrique Tablo_11

boitier électrique 091026114230211244722717 Paulo


boitier électrique 091026114230211244722717
boitier électrique 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 boitier électrique 1510170828542112413669715

boitier électrique 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13979
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  Laurent de Waterair le Lun 11 Juil 2011 - 13:21

Bonjour,

Petit rappel mais néanmoins important : Nous conseillons fortement que les branchements et raccordements électriques soient réalisés par un professionnel qualifié (ce qui est le cas de Paulo mais pas celui de tout le monde !). Principalement pour des raisons de risques électriques et d’accidents pour l’installateur non formé, mais aussi pour la possibilité de refus de prise en charge par l’assurance en cas de souci impliquant une installation qui n’aurait pas été scrupuleusement effectuée selon les normes en vigueur.
Pensez aussi à vérifier périodiquement le bon serrage des connexions.

A bientôt !

Laurent


Service Client Piscines Wat.....
Découvrez notre Espace Client !
Laurent de Waterair
Laurent de Waterair
Baigneur confirmé
Baigneur confirmé

Nombre de messages : 350
Localisation : Seppois le Bas
Date d'inscription : 24/09/2010

Revenir en haut Aller en bas

boitier électrique Empty Re: boitier électrique

Message  Paulo-17 le Jeu 21 Juil 2011 - 12:53

boitier électrique 3321-bonjour-francais-103

Laurent de Wat.... a écrit: Nous conseillons fortement que les branchements et raccordements électriques soient réalisés par un professionnel qualifié.

Personnellement j'irais même beaucoup plus loin:

Je conseillerais fortement que tous les travaux de maçonnerie soient réalisés par un maçon qualifié.

Je conseillerais fortement que tous les travaux d'hydraulique soient réalisés par un plombier qualifié.

Je conseillerais fortement que tous les travaux de carrelage (plage, margelles) soient réalisés par un carreleur qualifié.

Mais comme nous somme un pays libéral où n'importe qui peu faire n'importe quoi il existe des gens

capables de faire tout cela (à tort ou à raison) ils s'appellent pisciniste ou pisciniers et leurs produits

ne s'appelle pas un "KIT" (ensemble de pièces d'un objet à assembler) mais un "PAP" (Prêt à plonger)
seul le nom change, nonnon le prix aussi Mdr Mdr Mdr Mdr Mdr Mdr
