Message  xtaz le Mer 12 Juin 2019 - 10:15

Bonjour a tous,

Je suis nouveau sur le forum on a fini de monter de la piscine et après un souci de Skimer déboité vite résolu on l'a rempli et ce soir je mets en route la filtration.

Par contre j'ai commandé avec la piscine une PAC Access 50m3 pour ma Sara de 25m3 ( La 50m3 consomme beaucoup moins que la 30m3)

Je suis surpris que Wat n'ai pas prévu de disjoncteur pour la PAC dans mon LocaRoc 2 c'est normal?

Je ne trouve rien comme schéma pour le branchement de la PAC, qui pourrais m'aider?

Actuellement j'ai un Disjoncteur 30MA dans le tableau de la maison avec un Câble 3x6m2 qui relie le LocaRoc2.

Merci a tous de votre aide.

José

xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Paulo-17 le Mer 12 Juin 2019 - 19:04

Câblage, Branchement PAC Access 50m3 1301310943382112410819787

Oui bien sûr il faut ajouter un disjoncteur de protection de la valeur indiquée dans la notice de la PAC.

Pour te faire un schéma de raccordement pour l'asservissement il me faudrait le schéma de ta PAC car souvent les fabricant change d'une année sur l'autre.



Câblage, Branchement PAC Access 50m3 091026114230211244722717
Câblage, Branchement PAC Access 50m3 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Câblage, Branchement PAC Access 50m3 1510170828542112413669715

Câblage, Branchement PAC Access 50m3 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14010
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  xtaz le Mer 12 Juin 2019 - 20:21

Bonsoir,

Paulo voici ce que j'ai trouvé dans le manuel apparemment c'est le bon schéma mais je suis perdu :-(

Câblage, Branchement PAC Access 50m3 Img_4510

Merci de ton aide

José

xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Paulo-17 le Jeu 13 Juin 2019 - 19:03

Câblage, Branchement PAC Access 50m3 1301310943382112410819787

C'est un asservissement par contact sec mais cela implique de connaitre d'autre paramètre car le tableau Wat ne possède pas de contacteur.

Donc il faut que tu trouve quelle est l'intensité maximum accepté par la Pac sur le contact sec ou il faudra poser un contacteur car sinon on peut griller la carte de la Pac et ce n'est pas l'idéal, donc deux place à trouvé dans le tableau Locaroc.

En attendant tu peux fonctionner sans asservissement (Pac uniquement raccordée sur une alimentation dédiée).



Câblage, Branchement PAC Access 50m3 091026114230211244722717
Câblage, Branchement PAC Access 50m3 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Câblage, Branchement PAC Access 50m3 1510170828542112413669715

Câblage, Branchement PAC Access 50m3 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14010
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  xtaz le Jeu 13 Juin 2019 - 19:42

Aie aie Paulo doucement doucement......

J'ai démonter la PAC et trouver d'autres trucs je te mets tout ici et j'ai aussi trouer le manuel je te mets le lien,

Manuel PAC

Câblage, Branchement PAC Access 50m3 Img_3210
Câblage, Branchement PAC Access 50m3 Img_0710
Câblage, Branchement PAC Access 50m3 Img_7110




Merci beaucoup de ton aide c'est super sympa.

José

xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Paulo-17 le Lun 17 Juin 2019 - 17:31

Câblage, Branchement PAC Access 50m3 1301310943382112410819787

On voit bien sur le schéma le contact K3 qu'il faudra mettre en parallèle avec le contact de l'horloge mais on ne connait pas l'intensité admissible. sorry

Dans le doute et comme le schéma est représenté avec un contacteur il va falloir en poser un donc achat à réaliser.

Il te faut un contacteur 25A type jour/nuit pour chauffe eau électrique et un disjoncteur 20A courbe D pour la protection de la PAC, je n'ai pas trouvé ce que préconisait le fabriquant mais celui-là devrait aller.

Fais un peu de ménage dans le tableau Wat afin d'y ajouter ces deux modules.

Quand tu les aura posé je te ferais un synoptique.



Câblage, Branchement PAC Access 50m3 091026114230211244722717
Câblage, Branchement PAC Access 50m3 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Câblage, Branchement PAC Access 50m3 1510170828542112413669715

Câblage, Branchement PAC Access 50m3 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14010
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  xtaz le Lun 17 Juin 2019 - 19:01

Merci encore de ton aide
J’etais à Leroy quand tu m’as écris ;-)
J’ai tout pris y compris un tableau nu étanche car pas assez de place dans le tableau du Roc et ça me laisse la marge pour plus tard
Donc plus qu’a Attendre ton schéma et j’attaque ;-)

Merci

Jose

xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  xtaz le Lun 17 Juin 2019 - 20:07

Petite question
Tu voudrais faire si j’ai bien compris dit moi si je me trompe ;-)

Quand la filtration s’allume ça envoi une impulsion au contacteu qui lui allume la PAC ?

Si c’est ça il faudrait pas plutôt l’inverse? Car je peux la contrôler à distance aussi et du coup je pourrais pas allumer la pac vu que la filtration elle tournera pas forcément

Tu vois ce que je veux dire?

Merci

Jose

xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Paulo-17 le Lun 17 Juin 2019 - 20:27

Câblage, Branchement PAC Access 50m3 1301310943382112410819787

Tu mets ta protection de ta PAC dans ton nouveau tableau mais il faudrait que tu pose le contacteur dans le tableau Wat (à gauche en décalant un peu les bornes) pour simplifier les raccordements.

Fais une photo après la pose du contacteur, après câblage le contacteur deviendra la seule commande de filtration ce qui économise le contact de l'horloge.

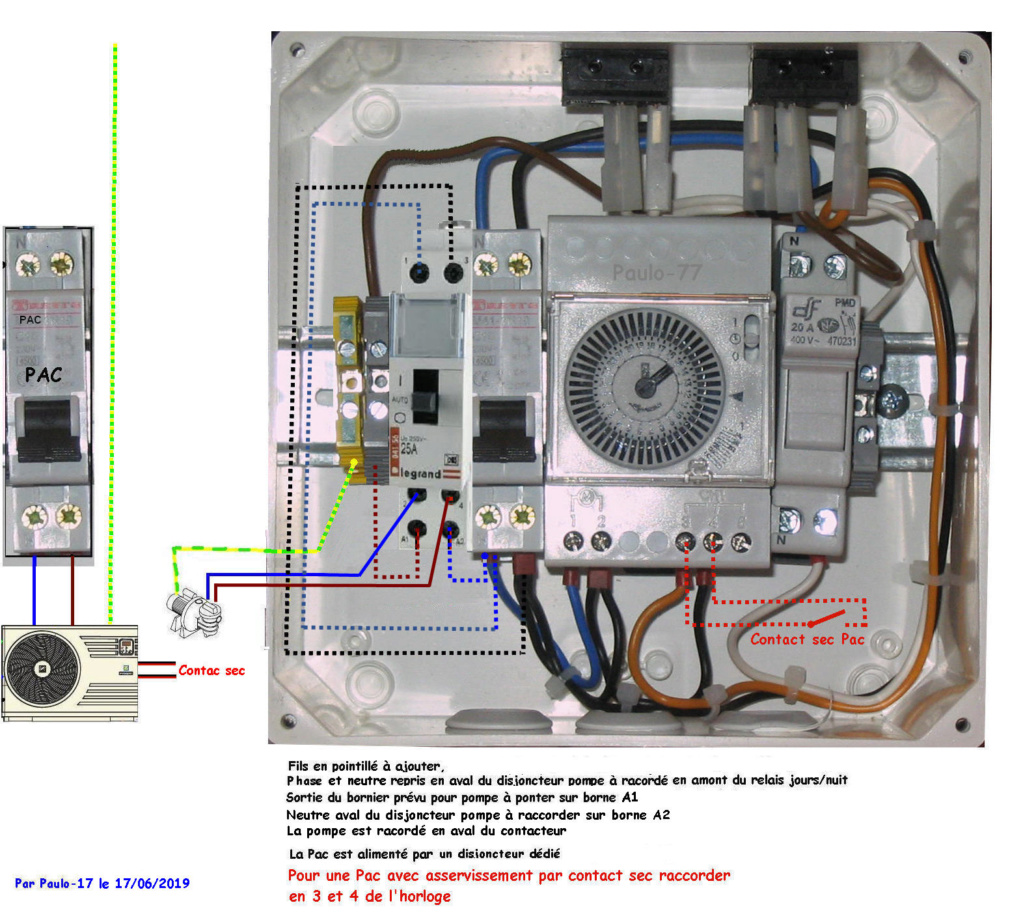

Voila ce que tu devrais avoir une fois fini :

Câblage, Branchement PAC Access 50m3 Tablea14

Concernant ta précédente question, c'est la pompe de filtration qui est asservi à la PAC évidement pas l'inverse, lors des tests cycliques de la PAC la pompe est mise en route par la PAC, si la temperature de l'eau est bonne elle se mettra en veille, si la température est trop faible l'ensemble continuera de fonctionner pour chauffer l'eau.

L'horloge continuera à lancer la filtration sur les horaires programmées sans aucune incidence sur la fonctionnement de la PAC.


Câblage, Branchement PAC Access 50m3 091026114230211244722717
Câblage, Branchement PAC Access 50m3 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Câblage, Branchement PAC Access 50m3 1510170828542112413669715

Câblage, Branchement PAC Access 50m3 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14010
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  xtaz le Mar 18 Juin 2019 - 14:23

Merci pour ces info, alors je vois pas l'intérêt qu'elle soie connecté en Wifi enfin c'est un autre souci ca lol.

Jeudi montage de tout selon ton schéma, je reviendrais donner des nouvelles.

Merci beaucoup de ton aide.

José

xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  xtaz le Jeu 4 Juil 2019 - 18:10

Hello
alors pas pu faire le branchement encore quelques contre temps mais entre temps j’ai eu le commercial de Wat qui c’est renseignée et finalement j’aurais pu prendre l’option Wifi pour ma PAC (600euros) et j’aurias Pu y relier la filtration lumière etc.... et tout gérer depuis la pac y compris refroidir la piscine en cas de besoin.
Voilà voilà mais pour l’instant cette option comment dire mdr
Normalement branchement comme ton schéma samedi

Jose


xtaz

Nombre de messages : 8
Localisation : Chevry
Date d'inscription : 09/05/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Alex02100 le Mar 13 Aoû 2019 - 7:45

Bonjour,
Je viens d'acquérir une piscine et sa pac. Je ne comprends pas comment la brancher. Il semblerait que jai le meme materiel que xtaz. Jai fait intervenir un ami electricien a la retraite mais il na pas osé brancher.
Il pensait pouvoir brancher l'alimentation directement sur le differentiel du coffret mais en ce qui concerne lasservissement il a séché car a lemplacement 3 de l'horloge il y a dejà 2 fils connecté donc il se demandait sil pouvait decaler sur les emplacements 4 et5 et non 3 et 4 comme stipuler dans le schema. Novice en électricité, je seche aussi. J'aurais donc besoin de votre aide! Help me!

Alex02100

Nombre de messages : 3
Localisation : Remigny
Date d'inscription : 12/08/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Alex02100 le Mar 13 Aoû 2019 - 7:48

Câblage, Branchement PAC Access 50m3 20190812


Dernière édition par Alex02100 le Mar 13 Aoû 2019 - 7:51, édité 1 fois

Alex02100

Nombre de messages : 3
Localisation : Remigny
Date d'inscription : 12/08/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Alex02100 le Mar 13 Aoû 2019 - 7:50

Câblage, Branchement PAC Access 50m3 20190813

Alex02100

Nombre de messages : 3
Localisation : Remigny
Date d'inscription : 12/08/2019

Revenir en haut Aller en bas

Câblage, Branchement PAC Access 50m3 Empty Re: Câblage, Branchement PAC Access 50m3

Message  Paulo-17 le Mar 13 Aoû 2019 - 18:26

Câblage, Branchement PAC Access 50m3 1301310943382112410819787

C'est la même réponse que celle de juin, tu suis ce que j'ai écrit.


Paulo-17 a écrit:

Tu mets ta protection de ta PAC dans ton nouveau tableau mais il faudrait que tu pose le contacteur dans le tableau Wat (à gauche en décalant un peu les bornes) pour simplifier les raccordements.

Fais une photo après la pose du contacteur, après câblage le contacteur deviendra la seule commande de filtration ce qui économise le contact de l'horloge.

Voila ce que tu devrais avoir une fois fini :

Câblage, Branchement PAC Access 50m3 Tablea14

Concernant ta précédente question, c'est la pompe de filtration qui est asservi à la PAC évidement pas l'inverse, lors des tests cycliques de la PAC la pompe est mise en route par la PAC, si la temperature de l'eau est bonne elle se mettra en veille, si la température est trop faible l'ensemble continuera de fonctionner pour chauffer l'eau.

L'horloge continuera à lancer la filtration sur les horaires programmées sans aucune incidence sur la fonctionnement de la PAC.


Câblage, Branchement PAC Access 50m3 091026114230211244722717
Câblage, Branchement PAC Access 50m3 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Câblage, Branchement PAC Access 50m3 1510170828542112413669715

Câblage, Branchement PAC Access 50m3 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14010
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas
