Message  Paulo-17 le Sam 6 Fév 2010 - 21:29

Pour ceux qui on des doutes au moment d'alimenter leur tableau piscine voila une des meilleurs solutions, rapport cout et qualité de fonctionnement.

Protection par Disjoncteur dans le tableau général maison 32A pour du 6² (jusqu'à 37 m) et 20A pour du 2.5² (jusqu'à 25 m), le disjoncteur protège contre les surintensités. Le câble est bien sûr du U1000RO2V avec conducteur de protection intégré 3G2.5² ou 3G6² ou 3G10.

En tête du tableau piscine un  Interrupteur Différentiel 40A 30mA  et X disjoncteurs pour les options éventuels.

Si le tableau piscine est à moins de 3.50 m de l'eau de la piscine (c'est interdit mais au cas où) le différentiel devra être placé dans le tableau général.

Pour parfaire l'installation un Disjoncteur Moteur (souvent appelé disjoncteur magnéto thermique) calibré en fonction de la plaque de la pompe, c'est une protection qui peu dans beaucoup de situation sauver la vie du moteur de la pompe.

En bas sur la Pompe à chaleur deux branchements courants pour l'asservissement de la filtration, contact sec cas 1 et alimentation pour le deuxième cas.

Vos tableaux électrique Tablea13

Cliquer sur la mini image pour afficher en haute définition il suffit de la télécharger et de l'agrandir a volonté avec un éditeur de photos.

Vos tableaux électrique Tablea13

___________________________________________________________________

Le même mais en utilisant l'alimentation de la pompe par l'asservissement de la Pac en direct

Vos tableaux électrique Tablea11

___________________________________________________________________

Câblage type pour alimentation monophasé avec Disjoncteur Moteur réglable en seuil.

Vos tableaux électrique 100129080343211245338127

___________________________________________________________________

Raccordement d'une Pac avec asservissement par commande de la pompe en parallèle sans relais.

L'intensité du disjoncteur supplémentaire est à calculer en additionnant celle de la pompe plus celle de la Pac et aussi vérifier que le relais de commande de la Pac a une intensité suffisante pour lancer la pompe de filtration (In filtration X 4).

Vos tableaux électrique Tablea12

Pour téléchargé en haute définition cliquez sur la mini image.

Vos tableaux électrique Tablea12

En raccordant de cette manière c'est la Pac qui commande en fonction de la température demandée, bien couper les deux disjoncteurs pour intervenir sur la pompe pour éviter tout risque d'électrocution.

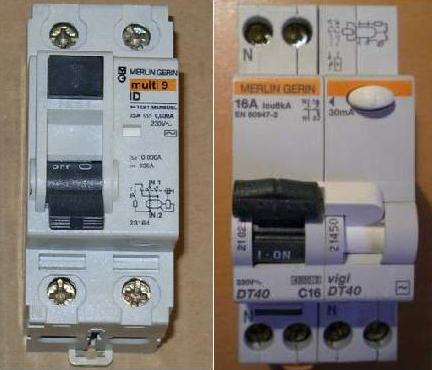

Attention ne pas confondre interrupteur différentiel à gauche et disjoncteur différentiel à droite

Vos tableaux électrique Dij-in10

Pour faciliter la recherche de panne il faut privilégier l’interrupteur qui ne saute que sur un différence de potentiel entre la phase et le neutre alors que le disjoncteur peu sauter en plus sur un court circuit ou une surintensité sans vraiment savoir la cause.

A placer bien sûr comme expliqué en début de sujet.

Si d'autre schéma vous intéresse il suffit de demander.

Vos tableaux électrique Salut-3dVos tableaux électrique 091026114230211244722717

Paulo
