Branchement boitier hors gel gelelec Empty Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 12:33

Bonjour,

je suis en train de galérer pour le montage d'un boitier hors gel gelelec.

le boitier gelelec est alimenté. 1ère question : je n'ai pas de jus en sortie alors de que la température est inférieure à la température de consignation. Est-ce normal ?

2° question ou dois-je brancher les fils sur le boitier Wat.... ??????

Merci de votre aide
Renaud

Branchement boitier hors gel gelelec Boitie10


littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  Paulo-17 Dim 18 Déc 2011 - 12:54

Branchement boitier hors gel gelelec 3321-bonjour-francais-103 Renaud Branchement boitier hors gel gelelec 351866

Fait un scan ou une photo de ton schéma de hors gel, ça sera bien mieux pour te répondre sans erreur.

Normalement la majorité des "hors gel" c'est des contacts sec donc sans tension.

Branchement boitier hors gel gelelec 091026114230211244722717 Paulo


Branchement boitier hors gel gelelec 091026114230211244722717
Branchement boitier hors gel gelelec 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement boitier hors gel gelelec 1510170828542112413669715

Branchement boitier hors gel gelelec 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14816
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 13:19

Merci de la réponse rapide Smile

voici le lien vers la notice

www.piscinespace.com/docs/catalog/640_notice_gel_elec.pdf

comme je suis nouveau, je ne ne peux poster de lien... il faut donc supprimer les espaces après www et piscinespace

Renaud

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  Paulo-17 Dim 18 Déc 2011 - 13:39

Je suppose bien sûr que tu a bien branché l'alimentation et la sonde de température, pour la commande de filtration les fils 8 et 9 de ton hors gel se raccordent sur les bornes 3 et 4 de ton horloge de filtration (par dessus les fils orange et noir), ton interrupteur 3 positions qui est en haut à droite devra resté sur horloge car en position 0 le hors gel sera inhibé.

Branchement boitier hors gel gelelec 091026114230211244722717 Paulo


Branchement boitier hors gel gelelec 091026114230211244722717
Branchement boitier hors gel gelelec 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement boitier hors gel gelelec 1510170828542112413669715

Branchement boitier hors gel gelelec 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14816
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 14:05

Ca progresse mais c'est pas encore çà....

J'ai branché les 2 fils bleu et marron de retour du HG en position 3 & 4 sur le boitier Wat..... Cela fonctionne mais tout le temps... Il n'y a pas d'arrêt de la pompe par rapport à la température programmée sur le HG... Comme j'ai le goût du risque Very Happy Very Happy Very Happy j'ai essaye d'inversé les 2 fils bleu et marron et même résultat...

Renaud

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  Paulo-17 Dim 18 Déc 2011 - 14:13

Si aucun interrupteur ne te donne la marche forcé c'est que ta température de référence est réglé trop haute, met la à 0 ou - et regarde ce qu'il se passe.

Le sens des 2 fils issus des bornes 8 et 9 n'a aucune importance.


Branchement boitier hors gel gelelec 091026114230211244722717
Branchement boitier hors gel gelelec 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement boitier hors gel gelelec 1510170828542112413669715

Branchement boitier hors gel gelelec 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14816
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 14:22

J'avais déjà changé la température de référence sur le boitier HG. Je vois bien qu'il passe du mode actif / passif en fonction de la température de référence. Mais cela ne change rien, la pompe tourne toujours.

PS : j'ai vérifié que je n'étais pas sur un plage horaire où la pompe devait tourner.... Very Happy

Renaud

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  Paulo-17 Dim 18 Déc 2011 - 14:58

Si ton hors gel change d'état c'est que le système fonctionne par contre le contact peu ne pas fonctionner

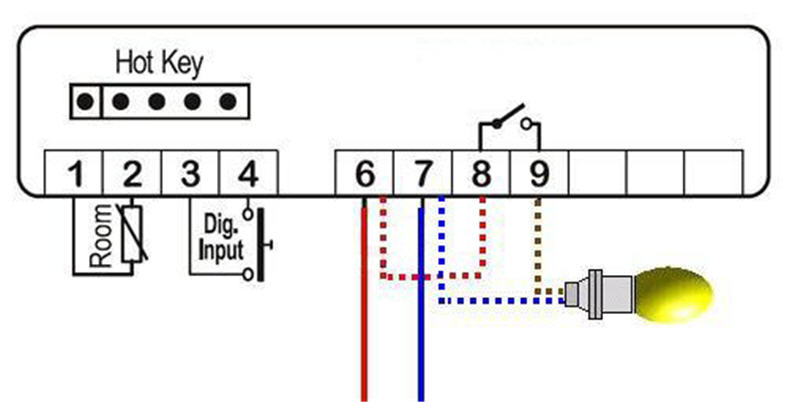

débranche 8 et 9 du hors gel pour voir si c'est bien ton hors gel qui lance la pompe et réalise le montage en pointillé avec une ampoule 220 v comme le schéma suivant et dis moi ce qu'il se passe

Branchement boitier hors gel gelelec Essai_10


Branchement boitier hors gel gelelec 091026114230211244722717
Branchement boitier hors gel gelelec 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement boitier hors gel gelelec 1510170828542112413669715

Branchement boitier hors gel gelelec 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14816
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 16:07

L'ampoule s'allume et s’éteint en fonction de la température de référence.
j'ai un peu galérer car le boîtier ne se déclenche qu'1,5° en dessous de la temp de réference.

Renaud

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  Paulo-17 Dim 18 Déc 2011 - 16:22

Si l'ampoule s’allume et s'éteint c'est que le hors gel fonctionne normalement donc en branchant 8/9 sur 3/4 de l'horloge ça ne peut que marcher, à la place de l'ampoule c'est la pompe qui va se mettre en route.

Quand tu à débranché les fils 8/9 ta pompe c'est bien arrêté Question Question

Le petit interrupteur qui est dans l'horloge est bien dans la position horloge Question Question


Branchement boitier hors gel gelelec 091026114230211244722717
Branchement boitier hors gel gelelec 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement boitier hors gel gelelec 1510170828542112413669715

Branchement boitier hors gel gelelec 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14816
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 16:29

Paulo-77 a écrit:Si l'ampoule s’allume et s'éteint c'est que le hors gel fonctionne normalement donc en branchant 8/9 sur 3/4 de l'horloge ça ne peut que marcher, à la place de l'ampoule c'est la pompe qui va se mettre en route.

Quand tu à débranché les fils 8/9 ta pompe c'est bien arrêté Question Question

Le petit interrupteur qui est dans l'horloge est bien dans la position horloge Question Question

Oui au 2 questions....
Neutral Neutral Neutral

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 16:32

Pour acquis de conscience, je referai un test demain matin / midi.
La il fait nuit et j'ai eu la bonne idée de ne pas mettre de lumière dans le cabanon....

Si cela ne marche pas et que tu n'as pas d'autres idées, je ferai venir un électricien....

En tout état de cause, Merci beaucoup de ton aide !!!!

Renaud

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  Paulo-17 Dim 18 Déc 2011 - 16:50

Sinon tu peu faire des photos de manière à bien voir les branchements et pas flou bien sur je pourrais peu être te dire ce qui ne vas pas je te donnerais mon mail si besoin.

Branchement boitier hors gel gelelec 091026114230211244722717 Paulo


Branchement boitier hors gel gelelec 091026114230211244722717
Branchement boitier hors gel gelelec 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement boitier hors gel gelelec 1510170828542112413669715

Branchement boitier hors gel gelelec 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14816
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Dim 18 Déc 2011 - 17:06

ok
suite a demain !!!!
Merci ;-)
Renaud

littlebolide

Nombre de messages : 9
Localisation : 78
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Branchement boitier hors gel gelelec Empty Re: Branchement boitier hors gel gelelec

Message  littlebolide Lun 19 Déc 2011 - 8:43

Bonjour,

J'ai voulu refaire un test ce matin avant de partir, et CA MARCHE !!!
J'ai du merdouillé hier avec la température de référence....

Merci infiniment de ton aide !!!!

Passez tous de bonnes fêtes
Merci encore ;-)
Renaud
