Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Sam 28 Nov 2015 - 6:17

Bonjour,
J'avais déjà appellé la Hotline pour avoir des informations sur le choix des sections de câbles à utiliser par rapport à mes équipements et la distance du local technique.
Le conseiller m'a dit de faire 2 circuits d'alimentation séparés, un pour le boîtier W****** (filtration piscine LOLA + projecteur LED couleurs) et un pour ma PAC de 6kW (puissance electrique de 1,17kW).
Le local technique se situant à 40m de mon tableau général, il m'a dit que 2 câbles de section 3G2,5mm2 étaient suffisants.
A l'heure actuelle j'ai donc tiré un câble 3G2,5mm2 de 40m relié au boîtier W****** et allant vers le tableau général ainsi qu'un second câble 3G2,5mm2 de 40m relié à ma PAC et allant également vers le tableau général.
Les 2 câbles sont en attente au niveau du tableau général et ma question est de savoir quels appareillages électriques dois-je relier à chaque circuit pour les protéger?
Merci beaucoup pour votre aide.

cedric67

Nombre de messages : 7
Localisation : Roeschwoog
Date d'inscription : 28/11/2015

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Sam 28 Nov 2015 - 11:11

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 1301310943382112410819787

Mettre 2 câbles est une bonne idée technique Rolling Eyes mais ça ne se fait pas car c'est une mauvaise idée financière, il te faudra multiplier par deux les protections, 2 disjoncteurs au départ et 2 différentiels aux tableaux destinataires, il faut aussi ajouter un petit tableau étanche IP 55 équipé pour ta Pac avec un contacteur et un câble 3G1.5 pour asservir la filtration.

Les disjoncteurs de départ ne devront pas dépasser 16 A coté Pac et 10 A coté filtration car la limite d’échauffement d'un câble 3G2.5 à 40 m est de 9.1 A


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Sam 28 Nov 2015 - 13:50

Merci beaucoup pour ta réponse Paulo, étant pas très doué en électricité je ne comprends pas grand chose...
Aurais-tu la gentillesse de me dessiner un shéma de câblage des 2 circuits allant de l'alimentation générale du tableau de la maison aux 2 tableaux du local technique pour la filtration et la PAC.
Le tableau watt de la filtration dans mon local technique est déjà composé d'un disjoncteur 10A pour la pompe de filtration.
A quoi ça sert d'asservir la filtration via la pac si les 2 sont alimentés séparément, est ce pour que se soit la pac qui coupe la filtration une fois la température de l'eau atteinte et non l'horloge? Est-ce obligatoire?
Un grand Merci à toi.

cedric67

Nombre de messages : 7
Localisation : Roeschwoog
Date d'inscription : 28/11/2015

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Sam 28 Nov 2015 - 14:08

cedric67 a écrit:Le tableau watt de la filtration dans mon local technique est déjà composé d'un disjoncteur 10A pour la pompe de filtration.

Tu n'a pas un différentiel deja inclus  Question  Question

A quoi ça sert d'asservir la filtration via la pac si les 2 sont alimentés séparément, est ce pour que se soit la pac qui coupe la filtration une fois la température de l'eau atteinte et non l'horloge? Est-ce obligatoire?

L'asservissement permet de mettre en route la filtration si la Pac veux chauffer et de l’arrêter quand l'eau est chaude sans influencer la période de filtration de l'horloge qui reste indépendante.
 Te faire un schéma sans connaitre la structure de ton reseau électrique risque d'etre complètement faut.

Si tu pouvais poster une photo de ton tableau général, je pourrais me faire une idée.


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Sam 28 Nov 2015 - 15:26

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Img_2712

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Img_2711

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Img_2710" />

Salut,

1h30 pour trouver comment joindre des photos, lol...

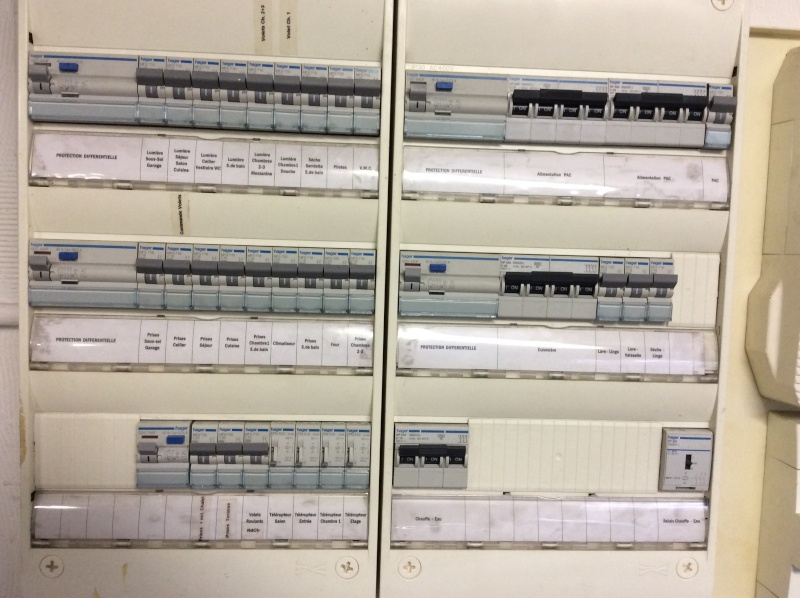

Voici donc 2 photos de mon tableau général ainsi qu'une photo de mon coffret Wat.

Merci et à bientôt.

cedric67

Nombre de messages : 7
Localisation : Roeschwoog
Date d'inscription : 28/11/2015

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Sam 28 Nov 2015 - 15:49

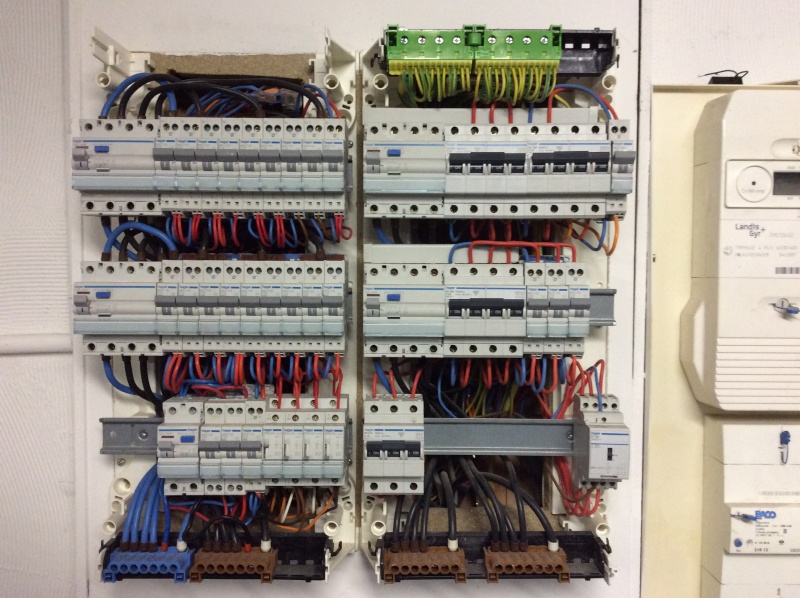

En voici encore une du tableau général ouvert peu-être.
Merci.

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Img_2713

cedric67

Nombre de messages : 7
Localisation : Roeschwoog
Date d'inscription : 28/11/2015

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Sam 28 Nov 2015 - 17:23

Tu pourais m'envoyer les photos par mail afin que je puisse les agrandir pour lire ce qui est sur les disjoncteurs.


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Lun 30 Nov 2015 - 18:11

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 1301310943382112410819787

Plusieurs solutions possibles, seul le coût serait different, choix de matériel identique à celui installé.

1 - Un interrupteur différentiel 4 pôles (3 phases + neutre) 40A 30mA, http://www.hager.fr/professionnels/produits/distribution-d-energie/protection/interrupteurs-differentiels-tertiaire/interrupteurs-differentiels-a-bornes-decalees-type-ac-ou-a-hi/cdc840f/54815.htm

Un disjoncteur 16A 1 ph + N, http://www.hager.fr/professionnels/produits/distribution-d-energie/protection/disjoncteurs-tertiaire/disjoncteurs-tertiaires-a-bornes-decalees/mjt716/55188.htm  qui alimentera ton câble de PAC,

Un disjoncteur 10A 1 ph + N, http://www.hager.fr/professionnels/produits/distribution-d-energie/protection/disjoncteurs-tertiaire/disjoncteurs-tertiaires-a-bornes-decalees/mjt710/55070.htm  pour alimenter le tableau Wat (filtration).

2 - Deux interrupteurs différentiels 2 pôles (ph + N), http://www.hager.fr/professionnels/produits/distribution-d-energie/protection/interrupteurs-differentiels-habitat/inter.-diff.-type-ac-et-a-pour-l-habitat-branchement-a-puissance-limitee/cdc742f/29690.htm

Un disjoncteur 16A 1 ph + N, http://www.hager.fr/professionnels/produits/distribution-d-energie/protection/disjoncteurs-tertiaire/disjoncteurs-tertiaires-a-bornes-decalees/mjt716/55188.htm  qui alimentera ton câble de PAC,

Un disjoncteur 10A 1 ph + N, http://www.hager.fr/professionnels/produits/distribution-d-energie/protection/disjoncteurs-tertiaire/disjoncteurs-tertiaires-a-bornes-decalees/mjt710/55070.htm  pour alimenter le tableau Wat (filtration).


En fonction du choix le câblage sera different, la solution 2 est plus pratique pour trouver éventuellement une panne de défaut d'isolement car les deux lignes sont indépendante et les différentiels peuvent si on veux etre placés au plus prés du pont de distribution.

C'est le probleme d'avoir une installation en triphasée les dispositifs de protection sont bien plus coûteux car généralement prévus pour le  tertiaire.

Quand on a un tableau comme le tien (bien fait et matériel de qualité) il faut continuer de la même manière et ne pas poser du matériel lambda de grande surface.


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Lun 30 Nov 2015 - 21:46

Merci pour les infos, je vais opter pour la solution 2.

Donc si j’ai bien compris je dois acheter :

- 2 différentiels 2 pôles Hager 40A 30mA soit à placer directement sur mon tableau général, soit à placer au départ de mes 2 coffrets du local technique, celui de Wat et celui de la PAC. (Dans les 2 cas les différentiels seraient connectés directement aux borniers Phase Neutre Terre du tableau général ? Me conseilles-tu de les mettre dans le tableau général ou dans les 2 coffrets du local ?)

- 1 disjoncteur Hager 10A à placer dans le coffret Wat après le différentiel (Est-ce nécessaire vu qu’il y a déjà un disjoncteur 10A intégré dans le coffret Wat pour la filtration ?)

- 1 disjoncteur Hager 16A à placer dans le coffret de la PAC après le différentiel sachant que le coffret IP55 pour la PAC est lui aussi à acheter. (Dans le mode d’emploi de ma PAC Hayward il est noté qu’il fallait un disjoncteur 8A courbe D, est-ce juste et nécessaire ?)

Pourrais-tu aussi me communiquer la ou les références du matériel Hager à acheter pour l’asservissement de la filtration ?

Merci à toi.

Cédric.

cedric67

Nombre de messages : 7
Localisation : Roeschwoog
Date d'inscription : 28/11/2015

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Lun 30 Nov 2015 - 23:36

Le matériel cité c'est pour la création de tes lignes, les disjoncteurs seront à placer dans ton tableau général en protection de la ligne comme exigé par la réglementation, tu as vraiment les 40 m  Question  Question

Pour ne pas avoir de disjonction intempestive sur ton tableau général et avoir de la sélectivité on pourrais augmenter un peu l'intensité des départs (20A PAC et 16A WAT) sachant que l'on sera protégé pour l'intensité admise par les disjoncteurs matériels.

Pour les différentiels, plus on est proche de l'emplacement à protéger mieux c'est, à condition bien sûr d'etre à au moins 3.50 m de la piscine.

Un disjoncteur courbe D coûte une fortune et se remplace facilement par un courbe C de 1.5 fois l'intensité.

Données fabricant pour la capacité d'absorber les surintensités de démarrage pendant une courte période :
Courbe C : seuil de déclenchement du magnétique entre 5 ou 7 et 10 fois l'intensité nominale
Courbe D : seuil de déclenchement du magnétique entre 10 et 14 fois l'intensité nominale

Un D de 8A absorbera au maxi de 80 à 112A et un C de 15A absorbera de 90 à 150A (un 10A serait un peut juste), la partie thermique restant à la valeur du disjoncteur.

Donc en récapitulant, Dij. Hager 20A et un 16A courbe C pour les départs du tableau général.

Interrupteur différentiel 40A PH + N 30 mA en tête du tableau Wat.

Quelle est la distance entre le tableau Wat et le tableau PAC  Question  Question

Tableau étanche pour PAC, Interrupteur différentiel 40A PH + N 30 mA en tête de tableau, dij. 16A en protection de PAC, un contacteur J/N 20 ou 25A.

http://www.hager.fr/professionnels/produits/distribution-d-energie/puissance-commande-et-signalisation/puissance/contacteurs-pour-double-tarif/ets221b/23572.htm

Pour mettre dans le tableau général reste sur du HAGER (2 dij.) mais pour le restant (coté piscine) du Schneider ou du Legrand en gamme résidentiel irait très bien en étant bien moins coûteux.

Exemple : http://www.materielelectrique.com/interrupteur-differentiel-dx3id-visvis-230v-type-30ma-depart-haut-p-32694.html

http://www.materielelectrique.com/tableaux-electriques-disjoncteurs-c-100029_100054.html

http://www.materielelectrique.com/contacteur-domestique-silencieux-p-32761.html

Si ça te va dans l'idée je te fais un schéma dans la semaine.


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Mar 1 Déc 2015 - 1:06

Salut,

Ah ok, j’avais pas compris qu’il fallait 2 disjoncteurs par circuit.

Oui, je dirais même qu’il y a quasiment 45m de câble pour chaque circuit entre mon garage et le local technique qui lui est situé à 11m de la piscine.

Quant au tableau PAC, il sera juste à côté, à moins d’un mètre du tableau WAT.

C’est donc ok pour moi pour la proposition que tu m’as faite, j’ai déniché un site internet ou je peux avoir tout le matériel de marque Hager (1 dij 20A – 2 dij 16A - 2 différentiels 40A 30mA – 1 contacteur j/n 25A - 1 tableau étanche) pour 180€ ttc.

Merci à toi.

Cédric.

cedric67

Nombre de messages : 7
Localisation : Roeschwoog
Date d'inscription : 28/11/2015

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Ven 4 Déc 2015 - 19:08

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 1301310943382112410819787

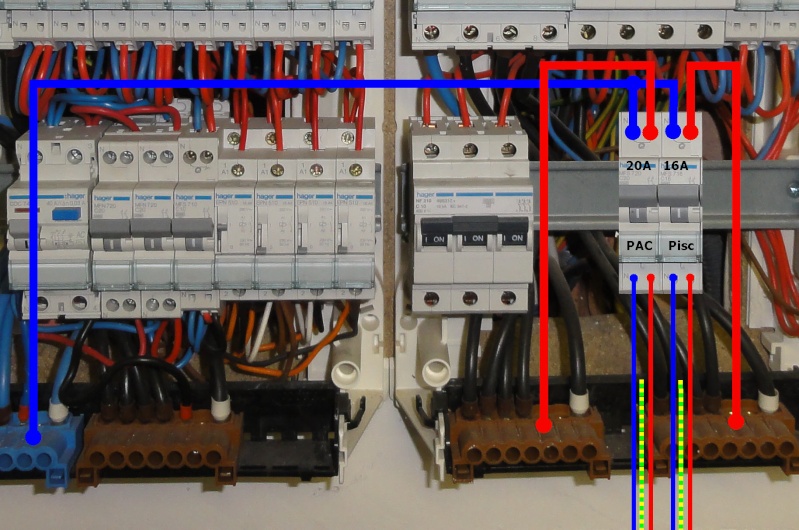

Voila déja pour le tableau général :

Si tu avais un lien pour télécharger la notice de ta PAC (pour son schéma) ça serait très bien.


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Tablea10


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  Paulo-17 Ven 4 Déc 2015 - 23:23

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 1301310943382112410819787

Voila pour la suite :

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Tablea11


Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 091026114230211244722717
Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 72
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison Empty Re: Aide raccordement électrique du coffret W****** et de la PAC sur le tableau de la maison

Message  cedric67 Sam 5 Déc 2015 - 7:28

Merci beaucoup pour ton aide et le temps que tu as passé pour moi.
Bon Week End.
Cédric. Very Happy
