Schéma du circuit de filtration Empty Schéma du circuit de filtration

Message  aquavital Mar 11 Avr 2017 - 19:26

Bonsoir,

J'installe et colle ma filtration ce week end, mais avant j'ai fait un petit schéma que je vous soumets, Merci de me dire si tout va bien comme çà : suivre les flèches, l'entrée de l'eau en A et la sortie en B (il y aura un T avec une vanne pour diriger vers le refoulement ou les buses hydro)


Schéma du circuit de filtration Circul11

aquavital
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : Tours
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  Paulo-17 Mer 12 Avr 2017 - 6:48

Schéma du circuit de filtration 1301310943382112410819787

Tu pourrais réaliser une sortie pression entre la pompe et le filtre, une vanne coté aspiration est bien utile également.


Schéma du circuit de filtration 091026114230211244722717
Schéma du circuit de filtration 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  aquavital Mer 12 Avr 2017 - 18:48

Bonsoir

C'est à dire, pour évacuer l'air dans le circuit ?
Comment çà se présente une sortie pression ?


aquavital
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : Tours
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  Paulo-17 Mer 12 Avr 2017 - 19:02

Schéma du circuit de filtration 1301310943382112410819787

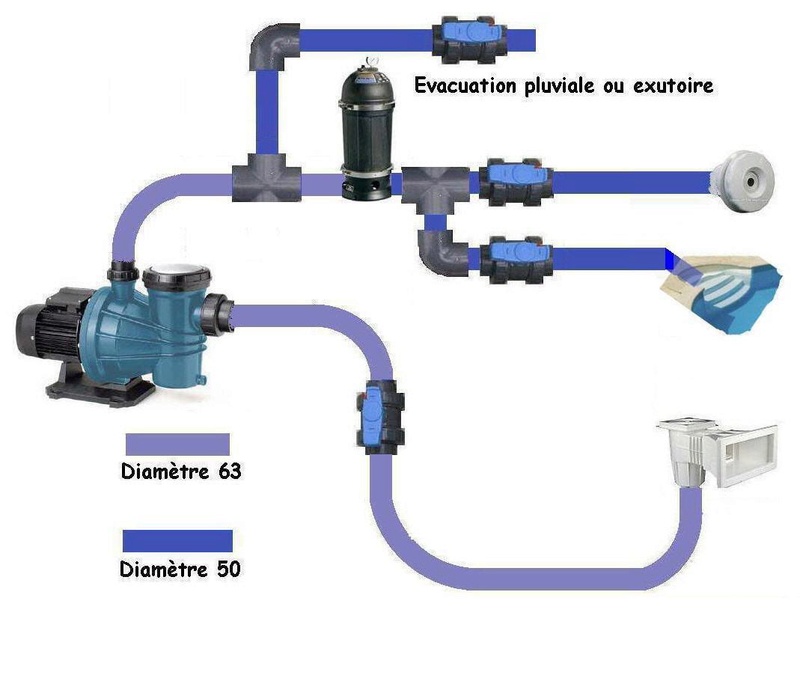

Non pour évacuer l'eau de la piscine ou jeter des cochonneries en passant le balai.

Un exemple :


Schéma du circuit de filtration Circui16


Schéma du circuit de filtration 091026114230211244722717
Schéma du circuit de filtration 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  aquavital Mer 12 Avr 2017 - 19:19

ok Merci
Ce genre de vanne se trouve un peu partout j'imagine ?

Yves


aquavital
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : Tours
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  Paulo-17 Mer 12 Avr 2017 - 20:13

Schéma du circuit de filtration 1301310943382112410819787

Prends les même que tu possède déja, c'est plus pratique quand tu as besoin de changer une pièce.


Schéma du circuit de filtration 091026114230211244722717
Schéma du circuit de filtration 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  aquavital Mer 12 Avr 2017 - 20:55

Merci en fait une autre vanne.

aquavital
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : Tours
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  aquavital Ven 14 Avr 2017 - 17:48

1/ Afin de gagner 2 coudes, j'ai vu sur plusieurs photos d'installation que le filtre a cartouche était surélevé pour le mettre au même niveau que la sortie de pompe,
on passe ainsi de çà :

Schéma du circuit de filtration Filtra10

à çà :

Schéma du circuit de filtration Filtra11

A part le fait de gagner en maths et d'éviter un peu de pertes, c'est mieux ? non ?

2/ concernant le filtre à cartouche de W******, je n'ai aucune notice et je n'arrive pas à l'ouvrir, j'ai regardé sur le site W******, il n'y a rien, où est ce que je peux trouver la notice ?

Merci

Yves

aquavital
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : Tours
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  Paulo-17 Ven 14 Avr 2017 - 20:05

Schéma du circuit de filtration 1301310943382112410819787

Oui ça fait un peu moins de perte de charge et c'est le montage préconisé par Wat.

Pour de la doc tu leur envoie un mail ou tu téléphone (N° surtaxé).



Schéma du circuit de filtration 091026114230211244722717
Schéma du circuit de filtration 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  aquavital Lun 24 Avr 2017 - 5:48

Bonjour Paulo,

Je ne vais pas installer tout de suite une PAC.
Je vais mettre des 'attentes'
Est ce qu'il y a un système à part mettre des vannes fermées, il n'existe pas un système de 'bouchon', cela m'évite d'investir dans 2 vannes qui prendront de la place sur le circuit.

Merci

Yves


aquavital
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : Tours
Date d'inscription : 26/04/2016

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  Paulo-17 Lun 24 Avr 2017 - 9:03

Schéma du circuit de filtration 1301310943382112410819787

Ou tu mets tes 3 vannes pour réaliser ton bypass ou tu ne mets rien et et démontras tout pour le faire, que tu pose tout de suite ou dans un an ça prendra la même place.


Schéma du circuit de filtration 091026114230211244722717
Schéma du circuit de filtration 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma du circuit de filtration Empty Re: Schéma du circuit de filtration

Message  aquavital Lun 24 Avr 2017 - 19:58

J'ai trouvé des bouchons à coller en bout de tuyau, j'espère que cela ne fuira pas...
