Message  Rebeyrol Sam 30 Oct 2021 - 15:42

Bonjour, je voudrais installer coffret hors gel Gelelec sur mon horloge de piscine et rester en mode auto,c'est à dire que je souhaite tout de même garder le fonctionnement sur horloge aux heures que j'aurais défini et en plus je veux que ma pompe se mette en route dès que le coffret hors gel lui donne l'instruction. Mon contacteur est différent de celui des précédents tropica. Je joint mes photos,
Merci de votre aide
Nicolas

Rebeyrol

Nombre de messages : 7
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Dim 31 Oct 2021 - 20:24

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Tu mets le contact de ton hors gel en parallèle avec le contact de l'horloge et c'est bon.


Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Mike44 Dim 31 Oct 2021 - 20:44

Salut Paul,

Ton explication ne va pas suffire !!!

Par expérience tu vas devoir dessiner le câblage précis sur sa photo !!!

Mdr lol! Mdr




Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1685
Age : 49
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Dim 31 Oct 2021 - 20:55

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Ha j'en était sûr Mdr Mdr


Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Rebeyrol Dim 31 Oct 2021 - 22:06

Bonjour,
effectivement, je veux bien un dessin 😊
Merci

Rebeyrol

Nombre de messages : 7
Localisation : saint germain des prés
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Mike44 Dim 31 Oct 2021 - 22:13

Mdr Mdr Mdr


Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1685
Age : 49
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Lun 1 Nov 2021 - 8:44

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Tu n'a pas remarqué qu'avec Mike nous étions hilare, tu écris que ton boitier est different mais tu ne nous le fais pas voir donc évidement même si j'ai beaucoup d’imagination, je ne peux pas faire un schéma si je n'ai pas de support.


Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Rebeyrol Lun 1 Nov 2021 - 9:17

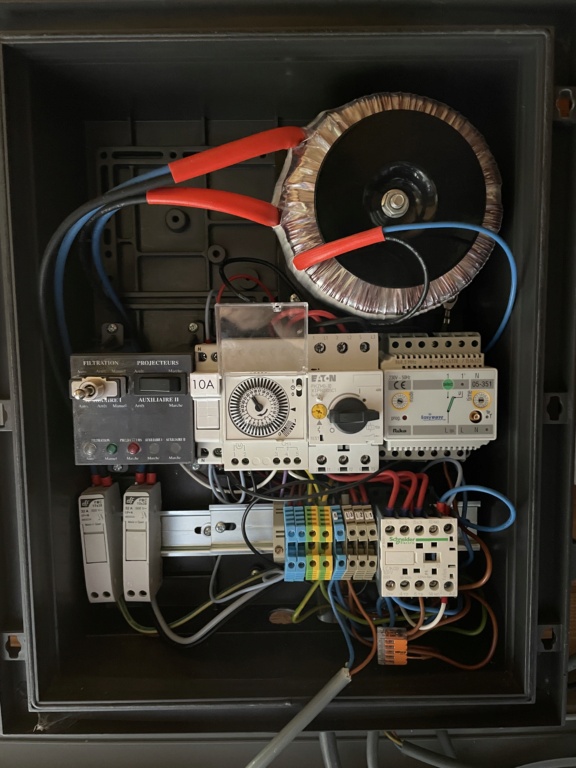

Branchement coffret hors gel Astral Pool - Page 2 20211013
Branchement coffret hors gel Astral Pool - Page 2 20211014
Branchement coffret hors gel Astral Pool - Page 2 20211015Branchement coffret hors gel Astral Pool - Page 2 20211013
Branchement coffret hors gel Astral Pool - Page 2 20211014
Branchement coffret hors gel Astral Pool - Page 2 20211015

Rebeyrol

Nombre de messages : 7
Localisation : saint germain des prés
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Rebeyrol Lun 1 Nov 2021 - 9:18

Oups, effectivement avec les images ce sera plus facile

Rebeyrol

Nombre de messages : 7
Localisation : saint germain des prés
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Rebeyrol Lun 1 Nov 2021 - 9:19

Branchement coffret hors gel Astral Pool - Page 2 20211016

Rebeyrol

Nombre de messages : 7
Localisation : saint germain des prés
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Rebeyrol Lun 1 Nov 2021 - 9:21

Branchement coffret hors gel Astral Pool - Page 2 20211016

Rebeyrol

Nombre de messages : 7
Localisation : saint germain des prés
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Lun 1 Nov 2021 - 22:05

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Si le schéma du hors gel n'a pas changé le contact doit etre sur 8 et 9.

Il semble que le contacteur de droite a été rajouter ou celui d'à coté, de toute façon ce n'est pas d'origine, il y a du bricolage donc on va faire simple.

Le fil de la borne 8 du HG ira sur le fil noir de la borne 4 de l'horloge ou à sa source si tu la trouve.

Le fil de la borne 9 ira lui sur le fil marron de l’interrupteur normal/stop/marche forcé ou de préférence à l'autre bout du fil marron, surement la borne A1 du contacteur de droite.

Ton Hors gel sera évidement alimenté par un disjoncteur dédié de 2A (à vérifier sur la notice du HG).

Pas besoin de dessin pour toi car je n'ai pas de schéma ou de photo de tous les éléments où je pourrait faire une représentation du câblage.



Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Rebeyrol Mer 3 Nov 2021 - 16:37

Bonjour Paulo,
Je viens d'effectuer le branchement, et ça fonctionne, un grand Merci.

Rebeyrol

Nombre de messages : 7
Localisation : saint germain des prés
Date d'inscription : 30/10/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Mer 3 Nov 2021 - 19:27

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Merci pour le retour. Bravo


Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Le disjoncteur saute

Message  actarus Ven 19 Nov 2021 - 13:49

Bonjour à tous...
Je tombe sur cette conversation et constate qu'on a du costaud ici prosterne

Je dois sans doute être au bon endroit alors.
Comme d'autres j'essaye d'installer mon HG GelElec.

Il est alimenté, l'affichage fonctionne.
J'ai branché le 9 sur A1
J'ai branché le 8 sous le disjoncteur (comme indiqué sur le plan).

Problème : quand je remets le courant et que je programme une T° de déclenchement supérieure à la T° actuelle, j'entends bien le petit déclic dans le GelElec mais tout de suite après le disjoncteur saute.
Devrais-je aussi le brancher plutôt sur l'horloge?
Utilise-t-on alors un codage couleur (bleu neutre - marron phase) et si oui, je mets bien la phase en A1?

Merci d'avanc epour votre aide...

Je ne peux pas encore poster des photos - je vous mets les liens ci-dessous

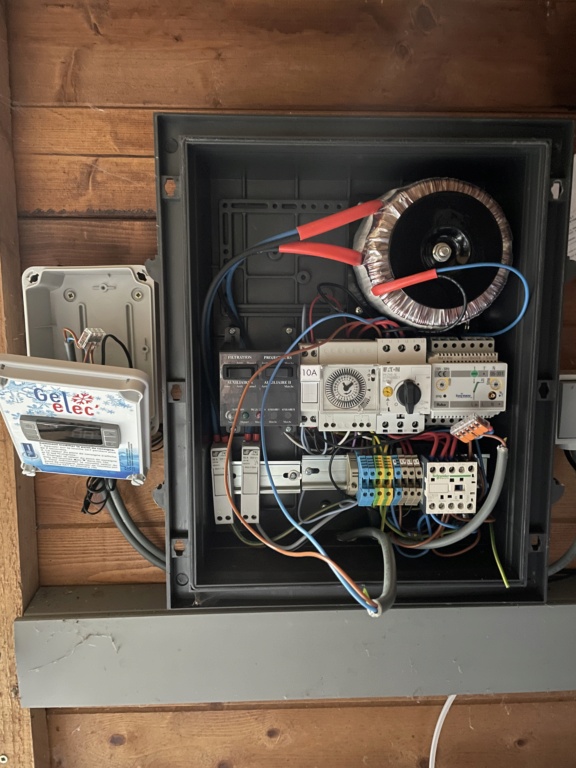

Branchement coffret hors gel Astral Pool - Page 2 Img_5512
Branchement coffret hors gel Astral Pool - Page 2 Img_5511
Branchement coffret hors gel Astral Pool - Page 2 Img_5510

actarus

Nombre de messages : 7
Localisation : Bleret (Liège - Belgique)
Date d'inscription : 19/11/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Ven 19 Nov 2021 - 15:55

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

La majorité des tableaux piscine sont câblés avec le neutre en A2 mais il faut évidement que les polarités soient bien respectées sur l'alimentation.

Ton probleme ressemble bien à un croisement, n'insiste pas trop car tu peux griller ton Gélelec controle en utilisant une ampoule 220 V un fil sur A2 et ton retour de 9 sur l'autre fil, tu seras tout de suite fixé..

Après tu reviens ici si tu ne trouve pas le probleme, situes moi bien où tu a branché le fil de la borne 8 qui doit etre sur la phase.



Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Mike44 Ven 19 Nov 2021 - 16:30

Salut,

Personnellement je crois qu'on ne tombe jamais ici par hasard !!!

Mdr lol! Mdr

On voit rapidement des photos avec pleins de gribouillis de couleur dessus !!



Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1685
Age : 49
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  actarus Dim 21 Nov 2021 - 15:32

Paulo-17 a écrit:controle en utilisant une ampoule 220 V un fil sur A2 et ton retour de 9 sur l'autre fil, tu seras tout de suite fixé..

Après tu reviens ici si tu ne trouve pas le probleme, situes moi bien où tu a branché le fil de la borne 8 qui doit etre sur la phase.

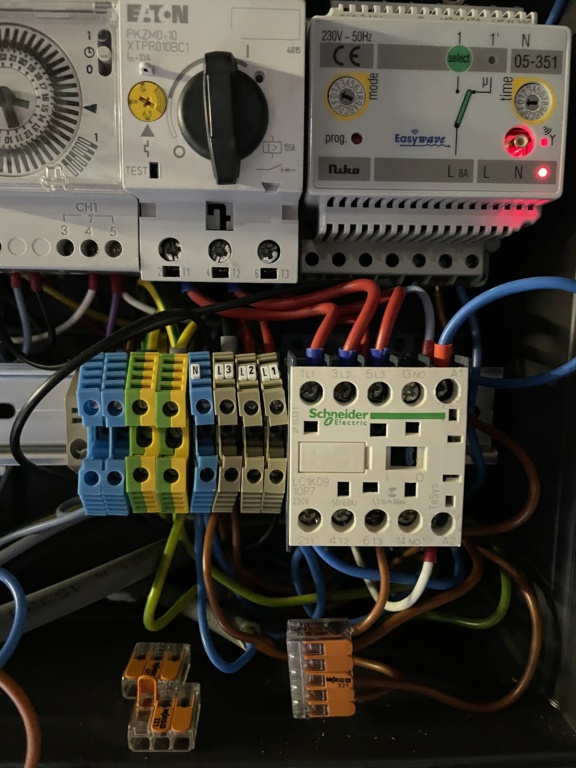

Branchement coffret hors gel Astral Pool - Page 2 Img_5513
Branchement coffret hors gel Astral Pool - Page 2 Img_5514

J'ai essayé de brancher une ampoule sur A2 et retour 9... Rien ne se passe
Suis-je censé avoir une tension entre 8-9 si la T° est inférieure à la T° de déclenchement?
J'ai mesuré au multimètre entre 8 et 9 : rien
Entre 6-7  : 230v

Pour récapituler:
6 est relié à la borne bleue "N" sur la première photo
7 est relié à la borne grise "L3"

J'ai aussi lu que dans certains cas il fallait ponter la phase dnas le coffret HG... Je ne l'ai pas fait, car je ne comprends pas pourquoi ?

j'avais essayé 8 sur 2T1 (DJ) ou sur 4 sous l'horloge avec 9 en A1 :
Dans le premier cas ça saute, dans le deuxième rien ne se passe....

actarus

Nombre de messages : 7
Localisation : Bleret (Liège - Belgique)
Date d'inscription : 19/11/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Dim 21 Nov 2021 - 20:06

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Ton fil 8 doit etre raccordé sur un neutre, c'est la seul explication.

Pour faire simple tu branche le fil 8 sur la borne 3 de l'horloge et le fil 9 sur la borne 4 de l'horloge.

Sur 8 il doit y avoir une tension mais pas sur 8 et 9 puisque c'est un contact sec

Sur la photo il me semble que tu n'a pas de fil sur 3 ce qui serait étonnant.

Normalement on raccorde le Hors Gel (6 - 7) sur un disjoncteur dédié (2 A) pour le protéger.



Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  actarus Dim 21 Nov 2021 - 21:35

Branchement coffret hors gel Astral Pool - Page 2 E794e310
On voit peut-être mieux sur cette image

actarus

Nombre de messages : 7
Localisation : Bleret (Liège - Belgique)
Date d'inscription : 19/11/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  actarus Lun 22 Nov 2021 - 6:41

Paulo-17 a écrit:

Normalement on raccorde le Hors Gel (6 - 7) sur un disjoncteur dédié (2 A) pour le protéger.

Je peux me repiquer sur un des deux 32A en-bas à gauche? Je pensais le 2e (avec fil gris et noir)?

actarus

Nombre de messages : 7
Localisation : Bleret (Liège - Belgique)
Date d'inscription : 19/11/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Lun 22 Nov 2021 - 8:47

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

actarus a écrit:Je peux me repiquer sur un des deux 32A en-bas à gauche? Je pensais le 2e (avec fil gris et noir)?

Si c'est pour te raccorder sur un disjoncteur qui pourrait protéger une installation électrique complète ce n'est pas la peine.

Ou tu mets un disjoncteur adéquate ou tu ne mets rien.




Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Lun 22 Nov 2021 - 9:03

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Solution 2 tu raccorde comme ça :

Branchement coffret hors gel Astral Pool - Page 2 Dhg-2-11


Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  actarus Lun 22 Nov 2021 - 9:38

Paulo-17 a écrit:Si c'est pour te raccorder  sur un disjoncteur qui pourrait protéger une installation électrique complète ce n'est pas la peine.

Ou tu mets un disjoncteur adéquate ou tu ne mets rien.


Je me suis mal exprimé, je voulais dire que je mettais un disjoncteur 2A qui était alimenter par l'alimentation du 32A en-bas... Le coffret HG étant en aval du 2A... Sinon il ne servirait effectivement à rien lol... Je m'en vais essayer tout ça et revient vers vous !

Encore Merci en tous cas de prendre le temps de me répondre Bravo

actarus

Nombre de messages : 7
Localisation : Bleret (Liège - Belgique)
Date d'inscription : 19/11/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  actarus Lun 22 Nov 2021 - 11:01

Paulo-17 a écrit:Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Solution 2 tu raccorde comme ça :

Branchement coffret hors gel Astral Pool - Page 2 Dhg-2-11

Bon désolé jesuislourd

J'ai donc mis un fusible 2A et y ai relié le coffret HG ===> ok il est alimenté et protégé par ce fusible

Par contre.... J'ai essayé le 8-9 relié à 3-4 de l'horloge ===> la filtration s'enclenche en permanence (sur AUTO, sur MANUEL) mais reste éteinte sur OFF
J'ai enseuite essayé comme sur le dessis avec le pont... et le câble sur A1 ====> ça saute....

Je n'y comprends vraiment rien. Mes notions sont certes minimes mais j'aimerais comprendre

actarus

Nombre de messages : 7
Localisation : Bleret (Liège - Belgique)
Date d'inscription : 19/11/2021

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Paulo-17 Lun 22 Nov 2021 - 12:21

Branchement coffret hors gel Astral Pool - Page 2 1301310943382112410819787

Si ça saute c'est que tu croise phase et neutre sauf si tu est en triphasé où là la cause peut etre différente.


Branchement coffret hors gel Astral Pool - Page 2 091026114230211244722717
Branchement coffret hors gel Astral Pool - Page 2 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement coffret hors gel Astral Pool - Page 2 1510170828542112413669715

Branchement coffret hors gel Astral Pool - Page 2 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14656
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement coffret hors gel Astral Pool - Page 2 Empty Re: Branchement coffret hors gel Astral Pool

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
