Hydraulicité

Message  jfc70 le Dim 31 Mai 2015 - 17:42

Bonjour,
Je suis nouveau sur le forum.

Je suis actuellement en train de monter ma piscine céline 9. Avec mini fosse.
Équipée d'une pompe P75, un filtre à cartouche CFW100, diamètre des tuyaux 50 mm

N' ayant encore pas commencé l' installation de la pompe de la piscine ni le branchement des tuyauteries du skimmer et de la buse de refoulement, je prévois d' installer une pompe à chaleur et également un électrolyseur au sel.

Mais cette option m' oblige d' avoir des grandes longueurs de tuyauteries et je n' ai pas la possibilité de rapprocher mon local technique et l' emplacement de la pompe à chaleur future.

Distance entre le skimmer et la pompe de la piscine 17 m.
Distance entre la pompe de la piscine et la pompe à chaleur 10 m
Retour de la pompe à chaleur jusqu’à la buse de refoulement 27 m

Pouvez-vous me donner votre avis:
Dois-je changer le diamètre des tuyaux et passer en 63 mm, la puissance de la pompe de la piscine ainsi que le diamètre du filtre les plus appropriés pour un bon fonctionnement à cette installation afin de limiter au maximum les pertes de charges.
J'ai contacté le service technique Wat, ils ne savent pas trop ce qu'il faut faire !

Je vous remercie par avance
avatar
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 48
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: Hydraulicité

Message  Paulo-77 le Dim 31 Mai 2015 - 18:26



Voila un schéma hydraulique qui va bien, tu mets du Ø 63 sur tout le circuit d'aspiration et jusqu'à ton filtre, le refoulement en 50 passera plus facilement, le circuit vers la Pac ne compte pas vraiment car tu vas le bypasser (sauf si ta Pac est sur le chemin de la piscine), sur une douzaine de m3 qu'il va te rester un tiers seulement passera par la Pac le restant passera direct.








Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13333
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Hydraulicité

Message  jfc70 le Dim 31 Mai 2015 - 18:32

Merci pour ta réponse rapide.
Sur la sortie du skimmer pas de soucis je peux me raccorder en 63 et également sur l'entrée de ma pompe.
Par contre sur la sortie de ma pompe de piscine et l'entrée du filtre je ne peux pas mettre du 63 !
avatar
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 48
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: Hydraulicité

Message  Paulo-77 le Dim 31 Mai 2015 - 18:38

jfc70 a écrit:Par contre sur la sortie de ma pompe de piscine et l'entrée du filtre je ne peux pas mettre du 63 !

Normalement les pompes fournies sont en Ø 63 avec des réductions en 50 des deux cotés donc par de probleme pour la pompe et tu met une réduction juste à l'entrée du filtre.









Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13333
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Hydraulicité

Message  jfc70 le Dim 31 Mai 2015 - 18:43

avatar
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 48
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: Hydraulicité

Message  jfc70 le Dim 31 Mai 2015 - 18:46

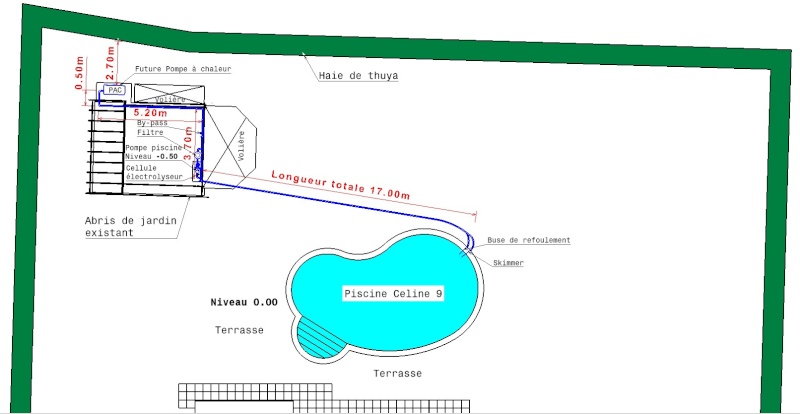

Voici le schéma.



Avec le schéma je pense que c'est plus explicite
avatar
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 48
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: Hydraulicité

Message  jfc70 le Dim 31 Mai 2015 - 18:59

D'après le schéma pour toi ça ne pose pas de problèmes ?
Pourquoi le refoulement en 50 suffit ?
Pour la sortie de la pompe je suis bien obligé de mettre aussi une augmentation tu as vu d'après les photos c'est du 50
avatar
jfc70
Bébé nageur
Bébé nageur

Nombre de messages : 27
Age : 48
Localisation : ROYE
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

Re: Hydraulicité

Message  Paulo-77 le Dim 31 Mai 2015 - 19:36

jfc70 a écrit:D'après le schéma pour toi ça ne pose pas de problèmes ?

On peux plus facilement augmenter la pression coté refoulement que coté aspiration et au refoulement il y a beaucoup de chose qui sont en 50 donc beaucoup de réduction / augmentation à prévoir.

Pourquoi le refoulement en 50 suffit ?

Moi franchement j'ajouterais un refoulement dans l'escalier et un deuxieme tuyau indépendant comme mon dessin.

Pour la sortie de la pompe je suis bien obligé de mettre aussi une augmentation tu as vu d'après les photos c'est du 50

Normalement ta sortie pompe est femelle 50 et malle 63 donc juste une union F / F en 63 sauf si il ont changé, celle que j'avais à la maison en réparation pour un autre membre était en 63 (2007/2008) ou un changement de l'union.

Mais au pire si tu mets cette partie en 50 à condition d'utiliser des courbes "grand angle" pour limiter les pertes ça ne va pas changer beaucoup.

Vu ta configuration le circuit Pac ne gène pas plus que ça mais tu as quand même 34 m de tuyau soit le double que préconisé.






Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13333
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Hydraulicité

Message  jfc70 le Dim 31 Mai 2015 - 20:02

Je te remercie beaucoup ton ton aide.
Bonne soirée.
Malheureusement je suis obligé de laisser la piscine en stand-by car je pars en déplacement pour 3 semaine.
Je te redonnerai des nouvelles a mon retour.
jfc.
