Bonsoir à tous....
Voilà, j'suis au bout.... Mais avant de faire une bêtise, et surtout mes piètres qualités d'eclectricien, Merci de me dire si je suis sur le bon chemin...
Branchement elec...... A valider! Image12

Voici donc le schéma. Tableau de gauche arrivera le jus, le disjoncteur 32 À sera sur le tableau général de la maison .
Je mets un câble qui relira la sortie de mon inter diff jusqu'au boîtier de droite, connecté sur le haut du disjoncteur 10A.( avec le levier rouge)
Ma question : où je dois brancher ma pompe sur ce tableau et comment brancher les fils sur la pompe? Domino sur pompe en partant de la gauche : bleu blanc blanc bleu?
2 é question : où brancher mon electrolyseur sur le tableau wat?
Je serai ravi d'avoir vos avis........ Je cherche encore sur le forum, si je trouve mon bonheur je vous fais signe!!!!!!
Merci de votre aide...... Un pas-du-tout électricien .... No

El Chonchon
Bébé nageur
Bébé nageur

Nombre de messages : 19
Localisation : Lanouaille
Date d'inscription : 16/01/2015

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  Paulo-17 le Mer 5 Aoû 2015 - 20:57

Branchement elec...... A valider! 1301310943382112410819787

J'ai déplacer ton sujet dans la partie électricité du forum, si tu pouvais faire un gros plan du tableau Wat car c'est une génération que je ne connais pas.

Pour la pompe voila le branchement :

Branchement elec...... A valider! Branch10


Branchement elec...... A valider! 091026114230211244722717
Branchement elec...... A valider! 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement elec...... A valider! 1510170828542112413669715

Branchement elec...... A valider! 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13802
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  El Chonchon le Mer 5 Aoû 2015 - 21:46

Merci pour le branchement de la pompe....

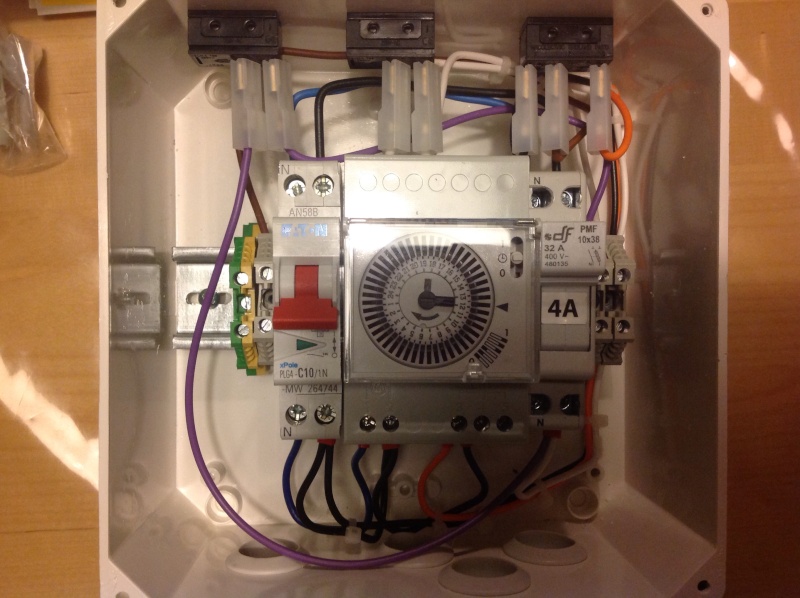

Voici le boîtier....
Branchement elec...... A valider! Image13

Merci d'avance!!!

El Chonchon
Bébé nageur
Bébé nageur

Nombre de messages : 19
Localisation : Lanouaille
Date d'inscription : 16/01/2015

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  Paulo-17 le Mer 5 Aoû 2015 - 21:59

Branchement elec...... A valider! 1301310943382112410819787

Si tu pouvais en faire une autre de la partie droite car là je ne vois pas ou vont les fils.


Branchement elec...... A valider! 091026114230211244722717
Branchement elec...... A valider! 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement elec...... A valider! 1510170828542112413669715

Branchement elec...... A valider! 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13802
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  El Chonchon le Mer 5 Aoû 2015 - 22:16

Piètre électricien et idem pour la photographie...... Laughing
Branchement elec...... A valider! Image14

Merci à toi

El Chonchon
Bébé nageur
Bébé nageur

Nombre de messages : 19
Localisation : Lanouaille
Date d'inscription : 16/01/2015

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  Paulo-17 le Mer 5 Aoû 2015 - 22:56

Branchement elec...... A valider! 1301310943382112410819787

Déjà j'y vois plus clair, à première vu la partie droite ne concerne que l'éclairage, je n'ais pas bien compris pourquoi il y a deux interrupteurs car avant il n'y en avait qu'un mais je finirais par avoir la clarté complete  Very Happy  Very Happy

Revenons à nos moutons, la pompe et l'électrolyse, comme tu ajoute un électrolyseur et qu'en conséquence de cause tu devras surement ajouter un régulateur de pH tout va etre sur l'horloge et le contact interne sera un peu faible donc autant ajouter tout de suite un contacteur avant de cramer l'horloge.

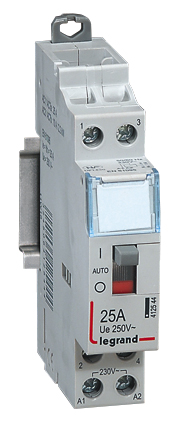

Donc il te faut acheter un contacteur type Jour / Nuit (20 ou 25 A) de chauffe eau  que l'on trouve dans n'importe quelle grande surface de bricolage, dans ce genre là :

Branchement elec...... A valider! Legran10

La marque n'a pas une importance primordiale mais préfère un produit estampillé NF, 2 exemples chez Casto :

http://www.castorama.fr/store/Contacteur-jour-nuit-20-A-2-F-230-V-AEG-PRDm820755.html?navAction=push&sortByValue=relevance&navCount=2

http://www.castorama.fr/store/Contacteur-de-puissance-25-A-230-V-Legrand-PRDm824470.html?navAction=push&sortByValue=relevance&navCount=3


Branchement elec...... A valider! 091026114230211244722717
Branchement elec...... A valider! 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement elec...... A valider! 1510170828542112413669715

Branchement elec...... A valider! 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13802
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  El Chonchon le Jeu 6 Aoû 2015 - 5:53

Merci pour ce conseil Paulo .
Et du coup, pompe et electrolyseur se branchent ensemble? Et avec se contacteur jour nuit, ou cela se met?
Merci à toi

El Chonchon
Bébé nageur
Bébé nageur

Nombre de messages : 19
Localisation : Lanouaille
Date d'inscription : 16/01/2015

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  Paulo-17 le Jeu 6 Aoû 2015 - 12:25

Branchement elec...... A valider! 1301310943382112410819787

Oui ils se branchent en parallèle, pour le contacteur je te ferais un schéma lorsque tu l'auras acheté.


Branchement elec...... A valider! 091026114230211244722717
Branchement elec...... A valider! 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018 Branchement elec...... A valider! 1510170828542112413669715

Branchement elec...... A valider! 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 13802
Age : 68
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement elec...... A valider! Empty Re: Branchement elec...... A valider!

Message  El Chonchon le Jeu 6 Aoû 2015 - 21:24

Merci bcp'paulo!!! Te tiens au jus!!!! Very Happy
