branchement électrique
bonjour à Tous
je vais tirer un cable de mon compteur qui est à l'intérieur de mon garage puis traverser le mur du garage passer sous terre dans gaine rouge de 40mm avec du cable de 3 X 2,5mm2 pour alimenter mon coffret WAT.... et du coffret il faut alimenter la pompe du filwat et un spot dans la piscine WAT....
Je compte mettre différentiel de 40 30 mili AC et un interrupteur de C2O au départ de mon compteur
Suis je dans les cordes MERCI
je vais tirer un cable de mon compteur qui est à l'intérieur de mon garage puis traverser le mur du garage passer sous terre dans gaine rouge de 40mm avec du cable de 3 X 2,5mm2 pour alimenter mon coffret WAT.... et du coffret il faut alimenter la pompe du filwat et un spot dans la piscine WAT....
Je compte mettre différentiel de 40 30 mili AC et un interrupteur de C2O au départ de mon compteur
Suis je dans les cordes MERCI
Dernière édition par ginabat le Ven 28 Sep 2018 - 11:52, édité 2 fois
ginabat- Nombre de messages : 6
Age : 66
Localisation : CAPBRETON
Date d'inscription : 24/09/2018
Re: branchement électrique
bonjour
Ah personne répond aujourd'hui oui j'ai du faire encore une
Ah personne répond aujourd'hui oui j'ai du faire encore une
ginabat- Nombre de messages : 6
Age : 66
Localisation : CAPBRETON
Date d'inscription : 24/09/2018
branchement électrique
Personne pour répondre
Merci
Merci
ginabat- Nombre de messages : 6
Age : 66
Localisation : CAPBRETON
Date d'inscription : 24/09/2018
branchement électrique
bonjour
je n'arrive pas à avoir une réponse concernant ma question.
je dois avoir un problème sur le site
je n'arrive pas à avoir une réponse concernant ma question.
je dois avoir un problème sur le site
ginabat- Nombre de messages : 6
Age : 66
Localisation : CAPBRETON
Date d'inscription : 24/09/2018
Re: branchement électrique
Bonjour
Le forum est calme, c'est tout...
Pour avoir eu les mêmes interrogations, je te donne quelques éléments sous le contrôle de Paulo qui m'avait bien aidé sur ce sujet comme sur d'autres!
Pour la section du câble, il faudrait connaitre sa longueur totale pour être sûr de ne pas dépasser la limite d'échauffement...tu trouveras facilement sur le forum un tableau à ce sujet.
Si cette distance t'autorise à rester en 2.5 mm, un C20 pour protéger une pompe Filwat et un spot me parait surdimensionné, et ton câble cramera avant que le disjoncteur saute; pour info, j'ai mis un C10 pour une installation équivalente; même avec une PAC en plus, un C16 suffirait.
Le forum est calme, c'est tout...
Pour avoir eu les mêmes interrogations, je te donne quelques éléments sous le contrôle de Paulo qui m'avait bien aidé sur ce sujet comme sur d'autres!
Pour la section du câble, il faudrait connaitre sa longueur totale pour être sûr de ne pas dépasser la limite d'échauffement...tu trouveras facilement sur le forum un tableau à ce sujet.
Si cette distance t'autorise à rester en 2.5 mm, un C20 pour protéger une pompe Filwat et un spot me parait surdimensionné, et ton câble cramera avant que le disjoncteur saute; pour info, j'ai mis un C10 pour une installation équivalente; même avec une PAC en plus, un C16 suffirait.
Piscine Olivia 1/357 semi-enterrée, pompe Filwat et filtre Triton II, mise en eau effectuée le 1er juillet 2016...
Pat77- Baigneur amateur
- Nombre de messages : 115
Age : 73
Localisation : 77123
Date d'inscription : 01/07/2015
Re: branchement électrique
Pour bien te répondre il manque des informations comme l'a écrit Pat :
Toutes les distances car ça conditionne la section des conducteurs.
Sans oublier que ton différentiel doit etre un interrupteur et pour la protection du circuit c'est un disjoncteur pas un interrupteur.
Pour moi un C 20 ne gène pas car il n'est là que pour la protection du câble car sur le tableau Wat il y a les disjoncteurs et ou fusibles pour protéger le matériel et si on met un C 10 au départ on perds la sélectivité.
J'ai fusionné tous tes sujets car ça faisait beaucoup pour une seul question, utilise "répondre" et pas "nouveau".
branchement électrique
Merci Paulo
Entre mon compteur et le boitier WAT j'ai 20 mètres j'ai mis dans une gaine rouge avec flet de protection en 40mm un cable donc de 3 X 2,5mm2
Dans mon compteur J'ai prévu un interrupteur différentiel de 40 A 30mm et un disjoncteur C20 voilà pour le tableau intérieur.
Dans le coffret WAT il y le reste des protection je n'ai que le filwat et un spot .
Ma question est sur le mise à la terre de la piscine je peux acheter un cable vert/jaune de 6mm2 de la piscine à mon compteur
dans la gaine rouge. C'est réglementaire? ou comment faire pour cette terre piscine sans passer par un piquet dans les fouilles et relier celle ci à celle de la maison.
Merci PAULO
Entre mon compteur et le boitier WAT j'ai 20 mètres j'ai mis dans une gaine rouge avec flet de protection en 40mm un cable donc de 3 X 2,5mm2
Dans mon compteur J'ai prévu un interrupteur différentiel de 40 A 30mm et un disjoncteur C20 voilà pour le tableau intérieur.
Dans le coffret WAT il y le reste des protection je n'ai que le filwat et un spot .
Ma question est sur le mise à la terre de la piscine je peux acheter un cable vert/jaune de 6mm2 de la piscine à mon compteur
dans la gaine rouge. C'est réglementaire? ou comment faire pour cette terre piscine sans passer par un piquet dans les fouilles et relier celle ci à celle de la maison.
Merci PAULO
ginabat- Nombre de messages : 6
Age : 66
Localisation : CAPBRETON
Date d'inscription : 24/09/2018
Re: branchement électrique
Je suppose que ton câble est du U1000 RO2V ou du HO7 RNF et dans ses cas c'est du 3G2.5, cet à dire que le conducteur de protection (vert/jaune) est incorporé au câble.

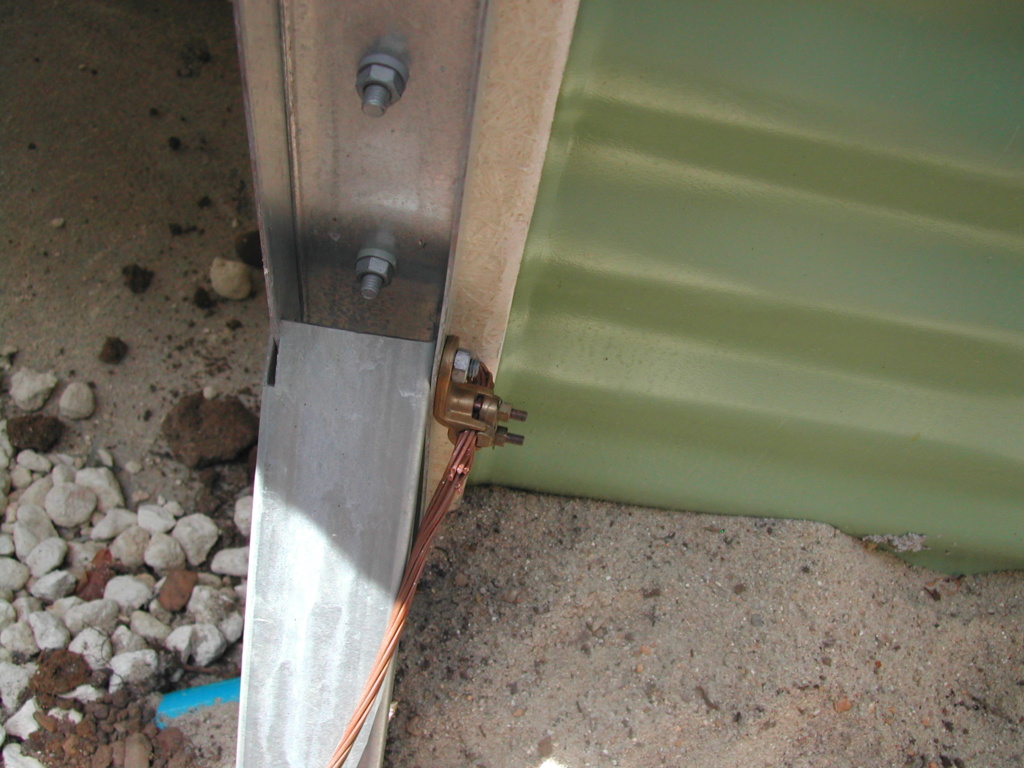

Réglementairement rien n'oblige de faire plus, c'est le cas de figure que j'ai, par contre sur la structure j'ai mis du 35²
Le 35² c'est parce que je l'avais depuis des années et ça permettait de l'utiliser.
Pour un piquet de terre supplémentairement c'est un plus certain pour améliorer la valeur de la prise de terre en l’interconnectant avec le circuit d'origine de la maison, par contre un fer à béton de 1.5 m et un serre câble comme j'ai fais fonctionne très bien en ne coûtant rien.
L’interconnexion en grosse section n'est obligatoire que si on a 2 piquets de terre officiels mais pour nous c'est plutôt une terre fonctionnelle et le conducteur de protection de ton câble est suffisant.
Re: branchement électrique
Merci Paulo
J.ai bien compris ta terre
Mais moi je veux passer ma liaison équipotentielle d’un pied de renfort de la piscine avec du fil vert jaune de 6mm2 dans une gaine rouge de 40mm jusqu’a Mon garage et la relier à ma barrette de neutre dans le tableau général de la maison. Distance 20 metres
C’est possible ou existe t il une autre solution
Merci à toi
J.ai bien compris ta terre
Mais moi je veux passer ma liaison équipotentielle d’un pied de renfort de la piscine avec du fil vert jaune de 6mm2 dans une gaine rouge de 40mm jusqu’a Mon garage et la relier à ma barrette de neutre dans le tableau général de la maison. Distance 20 metres
C’est possible ou existe t il une autre solution
Merci à toi
ginabat- Nombre de messages : 6
Age : 66
Localisation : CAPBRETON
Date d'inscription : 24/09/2018
Re: branchement électrique
Bonjour
Je cherche un conseil pour la section du câble d'alimentation pour raccorder mon nouveau coffret Wat pour piscine Olivia.
Dans un nouveau local technique (en construction) je vais installer la nouvelle pompe Wat P50-1MR avec filtre à cartouche FCW100
L'ancien équipement électrique était branché sur un petit tableau électrique secondaire dans le vide sanitaire de ma maison, avec dessus encore branché, la motorisation du portail électrique et un luminaire.
J'ai supprimé l'Escawat avec son coffret attitré sur ce tableau secondaire, ainsi que le vieux transformateur Wat du spot (300W - 12V) de 1991.
Quelle section de câble dois je mettre entre mon tableau électrique secondaire et le nouveau coffret Wat dans le nouveau local technique ? La distance est d'un peu moins de 25 mètres.
Quelle section également pour le câble qui va du nouveau coffret Wat au spot de la piscine (300W - 12V) ? Distance 6 mètres.
Et quel type de disjoncteur au départ du tableau électrique secondaire pour brancher le câble d'alimentation qui va au coffret WAT ?
Par avance .
Ci dessous un petit schéma des emplacements.
Je cherche un conseil pour la section du câble d'alimentation pour raccorder mon nouveau coffret Wat pour piscine Olivia.
Dans un nouveau local technique (en construction) je vais installer la nouvelle pompe Wat P50-1MR avec filtre à cartouche FCW100
L'ancien équipement électrique était branché sur un petit tableau électrique secondaire dans le vide sanitaire de ma maison, avec dessus encore branché, la motorisation du portail électrique et un luminaire.
J'ai supprimé l'Escawat avec son coffret attitré sur ce tableau secondaire, ainsi que le vieux transformateur Wat du spot (300W - 12V) de 1991.
Quelle section de câble dois je mettre entre mon tableau électrique secondaire et le nouveau coffret Wat dans le nouveau local technique ? La distance est d'un peu moins de 25 mètres.
Quelle section également pour le câble qui va du nouveau coffret Wat au spot de la piscine (300W - 12V) ? Distance 6 mètres.
Et quel type de disjoncteur au départ du tableau électrique secondaire pour brancher le câble d'alimentation qui va au coffret WAT ?
Par avance .
Ci dessous un petit schéma des emplacements.
Helinews- Baigneur confirmé
- Nombre de messages : 284
Localisation : 83120
Date d'inscription : 15/08/2015
Helinews- Baigneur confirmé
- Nombre de messages : 284
Localisation : 83120
Date d'inscription : 15/08/2015
Re: branchement électrique
ginabat a écrit:Merci Paulo
J.ai bien compris ta terre
Mais moi je veux passer ma liaison équipotentielle d’un pied de renfort de la piscine avec du fil vert jaune de 6mm2 dans une gaine rouge de 40mm jusqu’a Mon garage et la relier à ma barrette de neutre dans le tableau général de la maison. Distance 20 metres
C’est possible ou existe t il une autre solution
Merci à toi
Bonjour,
Il y a une chose qui me saute aux yeux dans ta phrase, pourquoi souhaite tu brancher ton vert/jaune sur la barette de neutre ? Une terre doit être branché sur la barette de répartition de terre du tableau. Non pas sur une répartition de neutre ou de phase.
Sara9 fond plat 1.50 filtration sable
manu70800- Nageur professionnel
- Nombre de messages : 510
Age : 36
Localisation : 70800
Date d'inscription : 05/06/2018
Re: branchement électrique
Effectivement Manu, j'avais lu en diagonal je n'ai même pas fait attention à cette erreur monumentale.
