Branchement Regulateur de PH sur Boitier Electrique W******

Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Branchement Regulateur de PH sur Boitier Electrique W******

Message  Bouil le Dim 29 Sep 2019 - 16:43

Bonjour,

Je viens d'acheter un panneau avec pompes Regulateur de PH et RX. Les pompes sont a brancher sur une prise électrique normale. Mais le fabricant demande de ne pas les brancher en parallèle de l'alimentation de la pompe mais d'utiliser un relais.

Du coup avec la prise et le relais j'ai acheté un petit tableau électrique supplémentaire que je vais rajouter au dessus de mon boitier existant. Comme cela j'aurai u petit peu de place pour une future PAC.

J'ai acheté un contacteur ABB EN 20-20 mais c'est la ou j'ai besoin de votre aide car je ne suis pas certain de savoir ou connecter les bornes 1,2,3,4, A1 et A2.

Branchement Regulateur de PH sur Boitier Electrique W****** Img_9810

Merci d'avance pour votre aide.

Bouil

Nombre de messages : 3
Localisation : MARSEILLE
Date d'inscription : 29/09/2019

Revenir en haut Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Re: Branchement Regulateur de PH sur Boitier Electrique W******

Message  Paulo-17 le Dim 29 Sep 2019 - 18:37

Branchement Regulateur de PH sur Boitier Electrique W****** 1301310943382112410819787

En 1 et 3 tu placeras ton alimentation (protégé bien sûr) et ta sorti (vers tes régulations) sera en 2 et 4.
A1 et A2 sera en parallèle avec l'alimentation de ta pompe.

Perso je ne vois pas bien l’intérêt de ce genre de montage, moi j'ai mis un relais mais il alimente ma pompe en même temps que ma régulation, pour ne pas user le contact de l'horloge.



Branchement Regulateur de PH sur Boitier Electrique W****** 091026114230211244722717
Branchement Regulateur de PH sur Boitier Electrique W****** 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Regulateur de PH sur Boitier Electrique W****** 1510170828542112413669715

Branchement Regulateur de PH sur Boitier Electrique W****** 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14196
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Re: Branchement Regulateur de PH sur Boitier Electrique W******

Message  Mike44 le Dim 29 Sep 2019 - 20:29

Salut Paul,

Il a fait un autre coffret parce qu'il a besoin de la prise de courant pour passer la tondeuse électrique et le souffleur de feuilles ...

Mdr lol! Mdr

Après c'est vrai que le coffret d'origine est un peu petit lorsque tu souhaites rajouter des options ... Donc bon ce n'est pas perdu.

Bonne continuation.
Michaël


Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1524
Age : 47
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Re: Branchement Regulateur de PH sur Boitier Electrique W******

Message  Bouil le Dim 29 Sep 2019 - 21:28

Merci Paulo,

Donc ça va donner cela? j'essaye demain. Merci!
Branchement Regulateur de PH sur Boitier Electrique W****** Img_9811

Bouil

Nombre de messages : 3
Localisation : MARSEILLE
Date d'inscription : 29/09/2019

Revenir en haut Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Re: Branchement Regulateur de PH sur Boitier Electrique W******

Message  Paulo-17 le Dim 29 Sep 2019 - 21:43

Branchement Regulateur de PH sur Boitier Electrique W****** 1301310943382112410819787

Oui c'est cela, si j'ai bien vu 1 et 3 en haut du contacteur.


Branchement Regulateur de PH sur Boitier Electrique W****** 091026114230211244722717
Branchement Regulateur de PH sur Boitier Electrique W****** 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Regulateur de PH sur Boitier Electrique W****** 1510170828542112413669715

Branchement Regulateur de PH sur Boitier Electrique W****** 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14196
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Re: Branchement Regulateur de PH sur Boitier Electrique W******

Message  Bouil le Lun 30 Sep 2019 - 21:19

Merci Paul,

J'ai fait le branchement comme indiqué ci-dessous. Ça marchait bien jusqu’à ce que je remette le capot du boitier W******. Ca ne marchait plus. En fait  plusieurs câbles étaient mal connectés. Exemple, le fil du neutre du C10 W****** ou je me suis connecté était mal fixé. Après avoir revérifié les cables ça ne marche plus.

Quand la pompe est allumée j'ai bien 220v entre A1 et A2 mais 0 entre les bornes 2 et 4. Est ce possible que le contacteur soit mort? que me conseillez vous de vérifier?

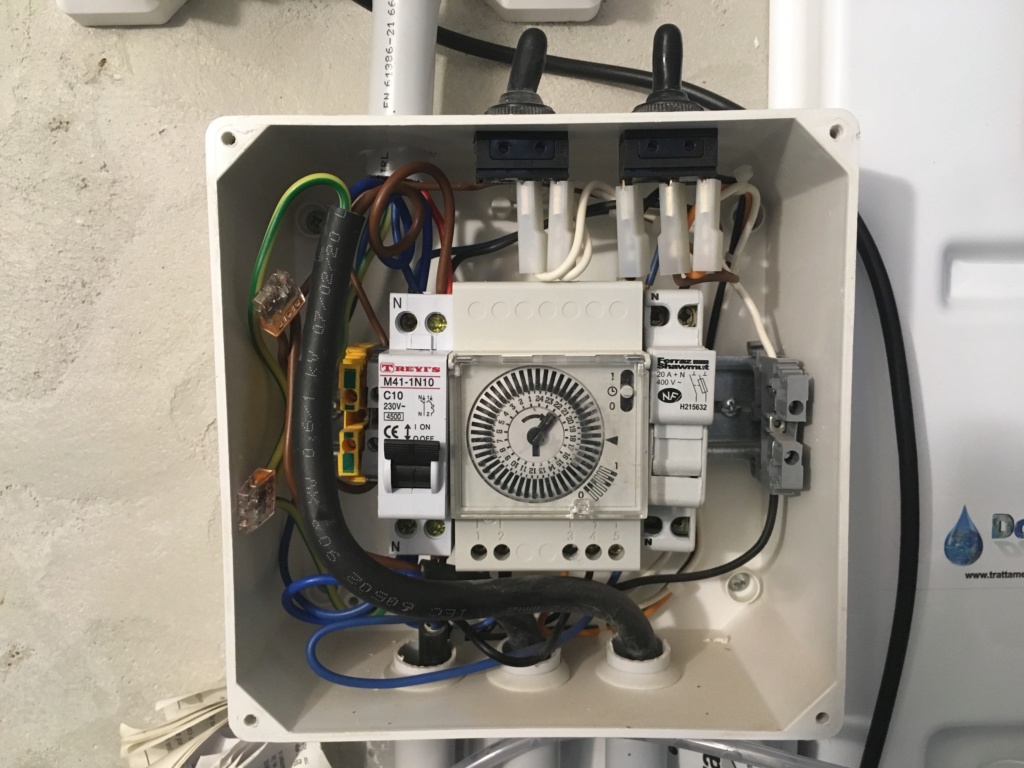

En bas du tableau W******, la gaine de droite arrive de mon Inter Differentiel, la gaine du milieu de la pompe, à gauche éclairage de la pièce.

Merci,
Branchement Regulateur de PH sur Boitier Electrique W****** Img_9812
Branchement Regulateur de PH sur Boitier Electrique W****** Img_9813

Bouil

Nombre de messages : 3
Localisation : MARSEILLE
Date d'inscription : 29/09/2019

Revenir en haut Aller en bas

Branchement Regulateur de PH sur Boitier Electrique W****** Empty Re: Branchement Regulateur de PH sur Boitier Electrique W******

Message  Paulo-17 le Mar 1 Oct 2019 - 18:41

Branchement Regulateur de PH sur Boitier Electrique W****** 1301310943382112410819787

Bouil a écrit:

Quand la pompe est allumée j'ai bien 220v entre A1 et A2 mais 0 entre les bornes 2 et 4. Est ce possible que le contacteur soit mort? que me conseillez vous de vérifier?

Oui ton contacteur peut être hs mais normalement çà dure un peu plus longtemps.    lol!

En bas du tableau W******, la gaine de droite arrive de mon Inter Differentiel, la gaine du milieu de la pompe, à gauche éclairage de la pièce.

Mais comme je ne vois pas où les fils sont branchés ça ne m'aide pas plus que ça pour te dépanner, contrôle tes branchements en premier, si tout a fonctionné les branchement étaient bons.


Branchement Regulateur de PH sur Boitier Electrique W****** 091026114230211244722717
Branchement Regulateur de PH sur Boitier Electrique W****** 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Regulateur de PH sur Boitier Electrique W****** 1510170828542112413669715

Branchement Regulateur de PH sur Boitier Electrique W****** 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14196
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008
