Asservissement PAC Poolex - pompe Filwat

3 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Dim 5 Déc 2021 - 16:06

Bonjour à tous.
Je me présente, je suis Dam06, j'habite dans un petit village en altitude, de l'arrière pays niçois et j'ai construit, il y a 3 ans, ma piscine W****** de 25m3.
Cet année, le Père Noël est passé un peu plus tôt et m'a offert une PAC Poolex Jetblack Full Inverter WIFI de 7kw.
La pompe servira les mois de mai, juin, septembre et octobre (filtration de 10h à 20h en moyenne) mais aussi l'hiver uniquement pour le mode antigel. Pour cette dernière un asservissement de la filtration est nécessaire. J'ai beau lire les sujets qui s'y rapportent, ça ne m'avance toujours pas...
1ere question: en juillet et août, malgrés l'asservissement, si j'éteins la Pac et que je ferme le by-pass sans purger, puis-je filtrer simplement? Question qui peut paraître bête mais je préfère en avoir la certitude.
Pour mon cas, quelle situation serait la plus adaptée:
- programmer la filtration, programmer la PAC pour le début et fin de saison, puis hivernage en la purgeant... ou
- l'asservir

Si la 2ème solution s'impose, y a-t-il quelqu'un qui peut tutoriser le branchement svp?

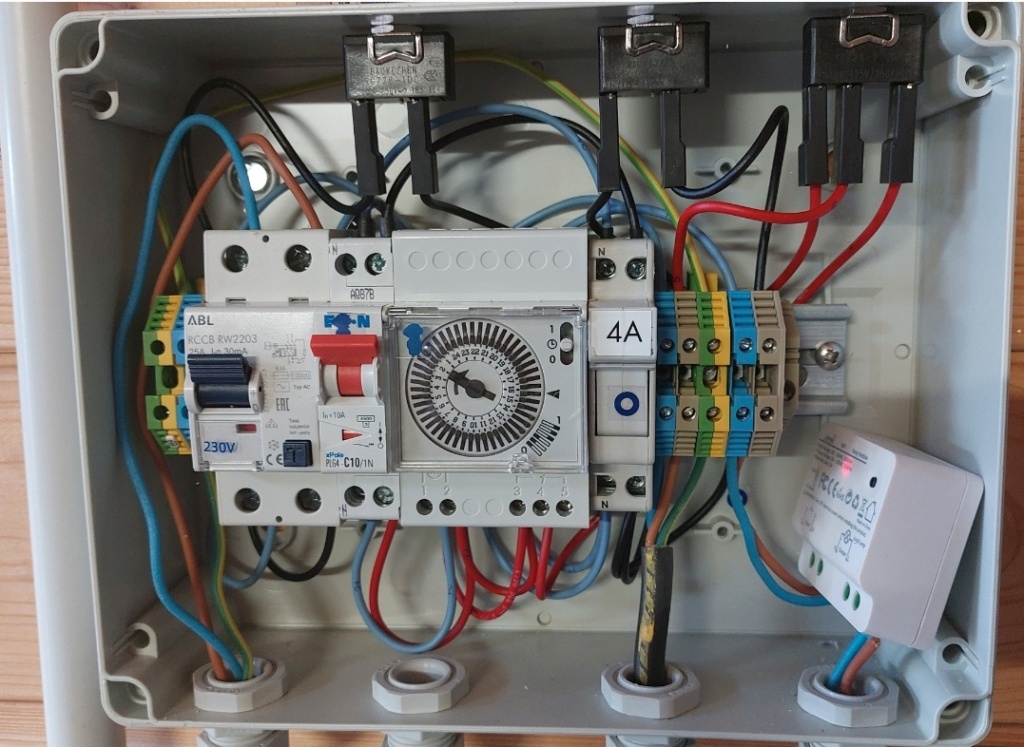

Voici une photo du tableau électrique filwat W******, j'ai un câble 3g 2.5mm2 en attente, branché à la Pac et je suis egalement en possession d'un disjoncteur LEGRAND DNX3 Disjoncteur 16A Ph+N courbe D 6kA 230V - 406802 préconisé par poolex.
Merci d'avance
Asservissement PAC Poolex - pompe Filwat Screen10
Asservissement PAC Poolex - pompe Filwat 20211213
Asservissement PAC Poolex - pompe Filwat Leg40612

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Dim 5 Déc 2021 - 19:54

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Même si ta PAC ne fonctionne d'épisodiquement il est judicieux d'asservir la filtration, comme c'est un câblage en parallèle tu éteins la PAC et le reste fonctionne normalement sans rien faire d'autre.

Après tu élimine la PAC de ton circuit hydraulique ou pas c'est au choix ça ne change rien.

Pour l'asservissement il te faut ajouter un relais (Type Jour/nuit de chauffe eau 20 ou 25A) pour ne pas prendre de risque avec ta PAC.

Comme Poolex change souvent leurs câblages il me faudrait le schéma de ta PAC si tu veux un croquis des raccordements.

Moi l'hiver j'ai toujours purgé ma PAC et aspiré l'eau qui pourrait resté dans le circuit car si il gèle c'est la premiere chose qui prend, par contre je laisse toujours sous tension pour éviter les différences de température sur les cartes et composants.



Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Dim 5 Déc 2021 - 20:45

Bonsoir Paulo.
Merci de ta réponse et de ton aide.

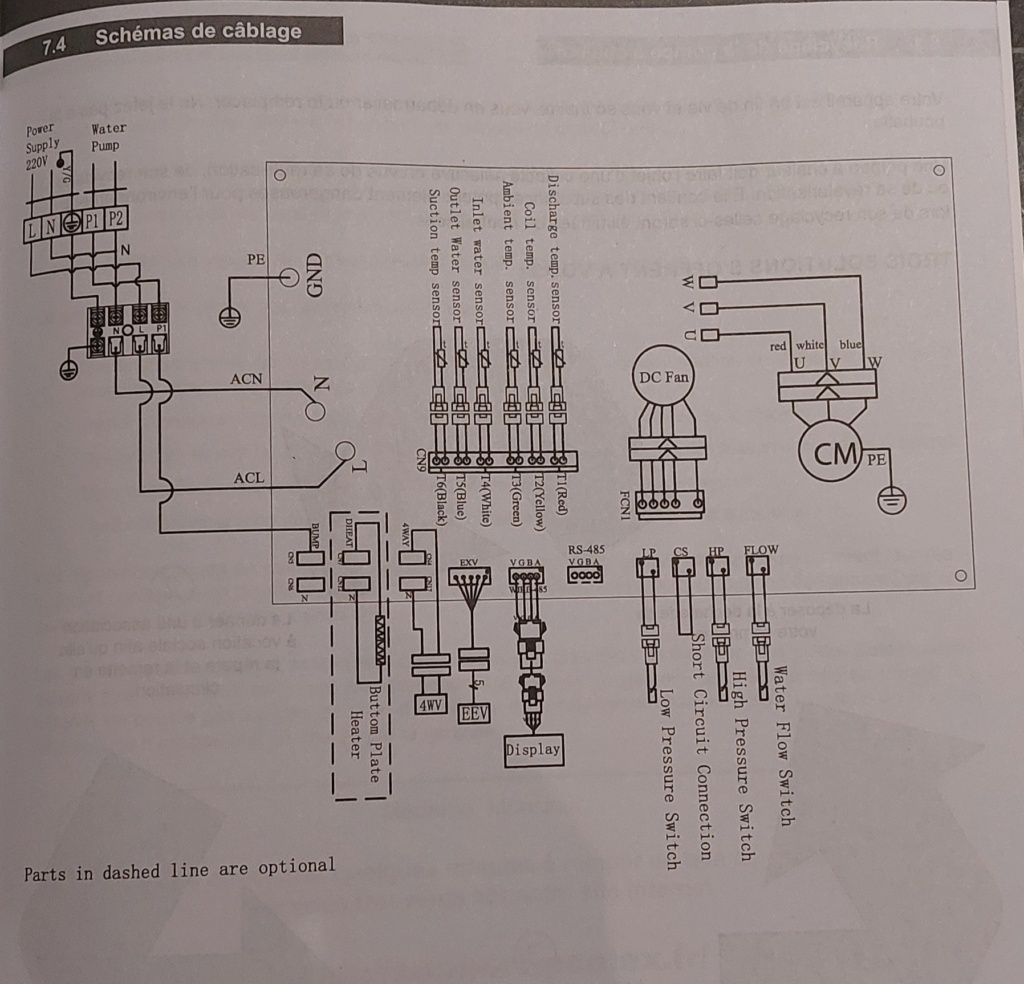

Alors comme tu m'as demandé, voici le schéma de la pac:
Asservissement PAC Poolex - pompe Filwat 20211214

Je t'avoue que ce plan est un peu du chinois pour moi...
Par contre j'ai du mal à faire le lien entre la Pac, la pompe et le contacteur "jour/nuit"? Car effectivement dans divers plans du forum, j'ai pu voir ce contacteur de dessiné... sans comprendre réellement le sens...

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Dim 5 Déc 2021 - 21:16

Ce type de contacteur serait bon? LEGRAND CX3 Contacteur Jour / Nuit 25A 2F/NO monophasé

Asservissement PAC Poolex - pompe Filwat Leg41210

Par contre, je connais très bien la fonction des 3 positions pour un chauffe-eau, mais pour une pac...?!

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 6 Déc 2021 - 11:36

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Depuis très longtemps je conseil les contacteurs J/N car on les trouve partout et de qualité à faible prix car énormément répandu, ton Legrand est parfait.

Si on veux un contacteur standard on doit aller dans l'industriel et multiplier par trois le tarif.

Le plus simple c'est de le laisser en Auto et de ne plus y toucher mais le bouton peut etre utile pour des tests sur le circuit et éventuellement pour couper l'information si le circuit PAC est sur un autre tableau éloigné.

Là j'ai peu de temps mais je te fais le dessin de câblage dés que possible.



Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Lun 6 Déc 2021 - 13:02

Merci beaucoup. Pas de soucis. Je ne suis pas pressé. Et au final, quel est le but de ce contacteur (car tu dis proteger la pac. N'est ce pas le rôle d'un disjoncteur?)? Sur quoi va t il intervenir?

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 6 Déc 2021 - 14:32

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Sur la PAC la commande de filtration est réalisée par un micro relais et si il y a un probleme sur le circuit de filtration ou sur le moteur de la filtration, le relais n'aura jamais la puissance nécessaire pour absorber la surintensité de coupure donc la carte de la PAC risque de griller et évidement pas de garantie puisque c'est de la faute de l'usagé.

Je pense meme que c'est indiqué sur ta notice de PAC car en général l'intensité possible n'est pas bien importante et sans contacteur l'intensité de la pompe de filtration se cumul avec celle de la PAC et la protection que tu as posé (D 16A) peut ne pas etre suffisance.

Moi j'en mets également sur le circuit de l'horloge car je préfère changer un contacteur à 20€ qu'une horloge à 100€ pars-qu’un condensateur ou un moteur s'est retrouvé en court-circuit.



Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Lun 6 Déc 2021 - 15:24

Merci Paulo pour les informations.
J'attends ton retour pour le schéma.
Avec quel type de cable la filtration doit être branchée ave la pac? 3g 2.5mm2?

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 6 Déc 2021 - 18:17

Dam06 a écrit:Question bête mais penses tu que je puisse intégrer le circuit de la pac au boîtier piscine ou dois-je l'intégrer au tableau de la maison?

Je ne pense pas que tu aies suffisamment de place, il faut ajouter deux modules et tu est bien plein, moi je serais plutôt partisan d'ajouter un petit tableau étanche à coté comme ça tu gère tout du même endroit ou seulement un boitier étanche et tu ne garderais que les dispositifs de protection et de commande dans ton tableau piscine, le boitier serait uniquement pour les borniers et autres accessoires.


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Lun 6 Déc 2021 - 18:28

En fait, j'ai modifié mon post car je me suis aperçu de la question erreur que je te demandais.... et entre temps tu as répondu... lol
Je n'ai malheureusement pas d'autre solution que de brancher l'alimentation de la PAC à la maison et je dois tirer un second cable qui lui ira des bornes P1 et P2 vers le coffret piscine qui est en photo. Ce qui ne fait que rajouter uniquement le contacteur au boîtier piscine.
Par contre quel type de cable entre la PAC et la pompe?

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 6 Déc 2021 - 19:17

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Du U1000RO2V 3G1.5 suffit, réglementairement il n'y a pas plus petit, de toute façon ce n'est que pour alimenter le relais.

Juste pour ton contacteur il y largement la place.



Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Lun 6 Déc 2021 - 21:16

Ça y est j'ai commandé mon 3g 1.5 et le contacteur

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 6 Déc 2021 - 21:31

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Tu as commandé le modèle que tu as en photo Question Question


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Mar 7 Déc 2021 - 11:06

Voici le contacteur acheté
Asservissement PAC Poolex - pompe Filwat Screen11

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Mar 7 Déc 2021 - 21:05

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

 Mdr  Mdr Tu me fais voir un contacteur Legrand 25A CE NF en me demandant si c'est bon, évidement je te dis que oui mais tu achète une daube de 20A pas NF  Bravo  Bravo

Bon ça va quand même fonctionner car tu as un FilWat qui ne consomme pas grand chose  Twisted Evil


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Mar 7 Déc 2021 - 21:47

C'était pour gagner du temps... lol
Ce n'est pas grave je vais me le faire reprendre chez LM.
Du coup, je viens de commander le legrand chez 123 El... 😉 Au moins, c'est du NF 😋
Donc au final je te confirme que c'est le legrand qui est en photo

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Mar 7 Déc 2021 - 22:22

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Bien voila lol! lol! sans com


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Lun 13 Déc 2021 - 19:36

Bonsoir Paulo.
Ça y est j'ai reçu mon legrand.
J'attends tes instructions pour le branchement.
Bonne soirée.

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 13 Déc 2021 - 19:54

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Tu vas le mettre à quel emplacement car autant que je réalise un dessin qui correspond à ton tableau Question Question


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Lun 13 Déc 2021 - 21:39

Entre le disjoncteur rouge et l'horloge. Juste au dessus de l'entrée de câble disponible.

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 13 Déc 2021 - 22:16

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

OK  Asservissement PAC Poolex - pompe Filwat 33337


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Lun 13 Déc 2021 - 22:32

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Une petite confirmation ton départ pompe de filtration c'est bien les deux bornes qui sont contre le fusible 4A Question Question


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Mar 14 Déc 2021 - 5:17

Oui je te confirme.

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Paulo-17 Mar 14 Déc 2021 - 8:39

Asservissement PAC Poolex - pompe Filwat 1301310943382112410819787

Voila ton câblage, j'ai superposé le contacteur pour me simplifier le dessin mais je pense que tu comprendras quand même.
Le contacteur devra etre en position auto en permanence.


Asservissement PAC Poolex - pompe Filwat Screen10


Asservissement PAC Poolex - pompe Filwat 091026114230211244722717
Asservissement PAC Poolex - pompe Filwat 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Asservissement PAC Poolex - pompe Filwat 1510170828542112413669715

Asservissement PAC Poolex - pompe Filwat 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14698
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

krichon aime ce message

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Dam06 Mar 14 Déc 2021 - 9:28

Merci Paulo.
OK j'ai tout compris.
Par contre quels sont les conséquences si le contacteur est sur arrêt ou sur marche forcée?

Dam06
Bébé nageur
Bébé nageur

Nombre de messages : 15
Age : 44
Localisation : Peille (06)
Date d'inscription : 05/12/2021

Revenir en haut Aller en bas

Asservissement PAC Poolex - pompe Filwat Empty Re: Asservissement PAC Poolex - pompe Filwat

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
