Message  Virginie60 Lun 22 Aoû 2022 - 11:24

Bonjour à tous,
Nouvelle sur le forum trouvé lors de mes recherches sur l'installation électrique d'un local technique piscine, je suis convaincue de trouver une aide précieuse ici.
Je souhaiterais trouver un schéma electrique reliant mon tableau principal au tableau divisionnaire se trouvant à une quinzaine de mètre, pour y brancher une pompe à chaleur Pac first Ne wifi 7Kw, un groupe de filtration plati clair premium 8m3/h 550w.
Je possède un coffret simple avec un disjoncteur différentiel 30ma et un disjoncteur 25a courbe C.
La notice de la Pac stipule un disjoncteur 16a courbe D que je n'ai pas encore en possession.
Quelqu'un serait il en mesure de me présenter un schema démarrant du tableau principal jusqu'au tableau divisionnaire en installant ces 2 appareils ainsi qu'une prise de courant pour y brancher l'aspirateur de piscine ?
Quel style de disjoncteur installé dans le tableau principal, quel câble utilisé pour arriver au tableau divisionnaire et quel câble également utilisé pour installer la Pac, le groupe de filtration et prise électrique. Pour information le local est situé à moins de 3.50m de la piscine.
Je vous remercie grandement pour les réponses que vous m'apporterez  pour réussir ce câblage.
Bonne journée
Virginie

Virginie60

Nombre de messages : 3
Localisation : France
Date d'inscription : 21/08/2022

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Paulo-17 Lun 22 Aoû 2022 - 20:33

Schéma electrique  1301310943382112410819787

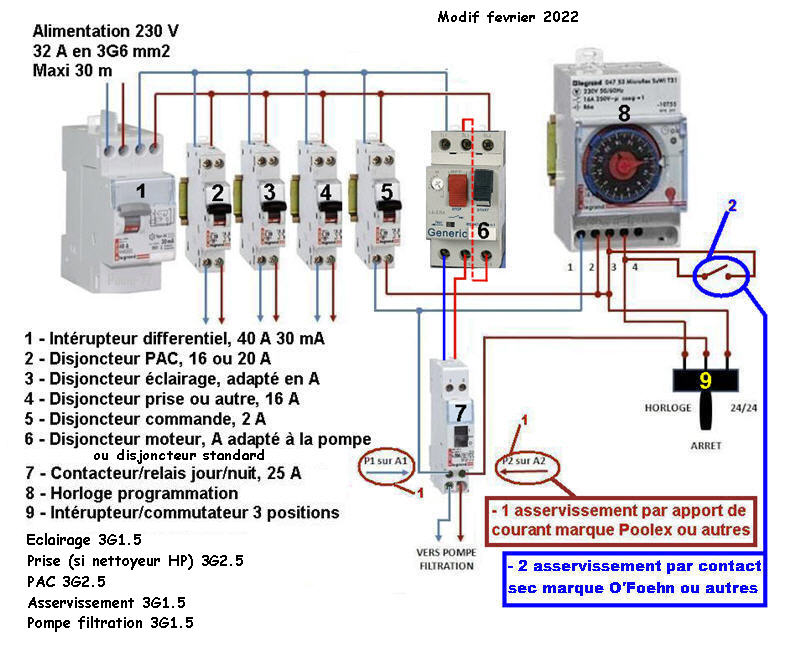

Voila une base de départ pour réfléchir, complet à toi de choisir ton besoin.

Schéma electrique  Tablea19

Pour ta PAC ton 25A en courbe C fera l'affaire.

Pour ta filtration un 10A courbe C.

Pour le reste le schéma va bien.

Pour la distance de ton local technique par rapport à la piscine c'est minimum 3 m sauf si il est accolé de construction sur les plans.


Schéma electrique  091026114230211244722717
Schéma electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Schéma electrique  1510170828542112413669715

Schéma electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14842
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Virginie60 Mer 24 Aoû 2022 - 6:28

Bonjour Paulo-17, je vous remercie pour le schéma ça m'aide à y voir un peu plus clair. Pour le départ de ma ligne dans le tableau principal, j'ai une rangée avec un interrupteur differentiel 63a 30ma,suivi de 7 disjoncteurs (6 de 10a et 1 de 2 a) puis déjà poser mon disjoncteur de départ de tableau principal sur cette même rangée et avec quel section de câble le raccorder au disjoncteur précédent ? Ensuite dois je mettre un disjoncteur 32a ou 20a serait il suffisant pour alimenter mes appareils (Pac 7kw, groupe filtration, 1 prise électrique et 1 point lumineux) et du coup sur quel section de câble partir (6mm2 ou 2.5mm2 pour une distance d'environ 15m du tableau principal ? Dernière question concernant l'asservissement de la Pac et pompe filtration, j'ai lu dans vos schéma contact sec ou par apport de courant, comment savoir lequel correspond à ma Pac (dans la notice c'est notifié de se brancher sur P1, P2 via relais de puissance)
Encore Merci d'avance pour les éclaircissements que vous m'apporterez. A force de lire et regarder des vidéos je commence à apprendre pas mal de choses sur ce type d'installation électrique mais ne voudrait pas faire de bêtise dans les branchements, c'est pourquoi je vous sollicite.
Bonne journée, à bientôt.
Virginie

Virginie60

Nombre de messages : 3
Localisation : France
Date d'inscription : 21/08/2022

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Paulo-17 Ven 26 Aoû 2022 - 12:46

Schéma electrique  1301310943382112410819787

Réponse semaine prochaine je parts en WE  sorry


Schéma electrique  091026114230211244722717
Schéma electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Schéma electrique  1510170828542112413669715

Schéma electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14842
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Mike44 Ven 26 Aoû 2022 - 14:56

Ton patron ne t'a pas annoncé que ton week-end était annulé ???

Mdr lol! Mdr


Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1818
Age : 50
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Paulo-17 Dim 28 Aoû 2022 - 20:09

Schéma electrique  1301310943382112410819787

Non non ça c'est bien passé autorisation reçu, je suis parti vendredi à 15 h et je viens de rentrer.

Petits résultats 5h30 de route pour 6 parcours de moins d'une minute, 4 parcours éliminés, une 5 ème et une 8 ème place, quand même un jetons (parcours classé excellent sans faute) pour participer au grand prix de France 2023.



Schéma electrique  091026114230211244722717
Schéma electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Schéma electrique  1510170828542112413669715

Schéma electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14842
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Mike44 Dim 28 Aoû 2022 - 20:17

Salut Paul,

Hé bien il faut être très motivé dans la discipline ... les autres sont plus doués ou l'un de vous deux eu une petite faiblesse ??

Le principal c'est de prendre le Jeton et d'être toujours dans la course : Félicitation !

Maintenant que tu es de retour il faut trouver un peu de temps pour répondre à ce post lol !!

Agréable continuation
Michaël


Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1818
Age : 50
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Schéma electrique  Empty Re: Schéma electrique

Message  Virginie60 Dim 28 Aoû 2022 - 20:58

Bonjour,
Merci pour les conseils donné précédemment, l'installation électrique du local est maintenant terminée. Branchement de la Pac et pompe de filtration sans asservissement pour le moment, je mets en route manuellement. Seule différence avec votre schéma Paulo-17,pas de bornier neutre et phase dans mon tableau principal, juste le bornier de terre. Il y a un pontage entre chaque interrupteur differentiel de mon tableau principal. Du coup le disjoncteur 32a qui alimente mon tableau divisionnaire est relié au disjoncteur précédent sur la rangée où il est placé.
Encore Merci pour votre aide.
Cordialement
Virginie
