Local technique et diamètre de tuyaux

2 participants

Aller en bas

Local technique et diamètre de tuyaux Empty Local technique et diamètre de tuyaux

Message  ThomasJ Jeu 17 Nov 2022 - 7:19

Bonjour à tous,

J'ai atteint l'étape de préparation du local technique, et, avec elle, arrivent tout un tas de questions!

J'ai personnellement opté pour une Luna2 avec PACIO incluant la balnéo. J'ai aussi prévu un lame d'eau sur le côté de la piscine.
D'après la notice, tous les tuyaux doivent être en diamètre 50mm, mais un ami m'a fortement conseillé de tout mettre (dans la mesure du possible) en diamètre 63.
Pour le moment, je n''ai prévu le dia 63 qu'entre le skimmer et la pompe (prévoyant de faire une piscine au sel, tous les composants du local technique sont prévu pour des tuyaux en diamètre 50...). Est ce que vous pensez que cela suffit de n'avoir que cette partie en diam 63 (ou est ce qu'il vaut mieux tout passer en 63 dans le local technique)?
Edit: D'ailleurs petit point technique que j'ajoute: comment "modifier" la sorti de la pompe? Car autant l'entrée peut etre en diametre 63 (il suffit de ne pas mettre le réducteur), autant la sortie n'est qu'en diamètre 50.... Le fait de repasser en 63 après avoir le circuit du local en 50 est vraiment utile?

Autre truc concernant la balnéo: j'ai prévu de faire 3 sorties en fin de circuit local technique, avec 3 vannes, en diamètre 50: 1 pour le refoulement, 1 pour la lame d'eau et 1 pour la balnéo. En plus de me conseiller de mettre le tuyau de la balnéo en diam 63, il m'a aussi aussi conseillé de prendre le départ entre la pompe et le filtre. Pensez vous que cela soit une bonne idée?

Enfin, si je dois partir en 63 vers la balnéo, comment gérer la répartition du 63 vers les 3 buses? Avec un collecteur qui enverra sur les 3 sorties? ou avec des Tés 63 / 50?

Merci d'avance pour vos avis sur ces différents points.

Schéma de mon idée actuelle:
Local technique et diamètre de tuyaux 7g4l

Schéma de l'idée de mon ami:
Local technique et diamètre de tuyaux Zx9y

ThomasJ
Bébé nageur
Bébé nageur

Nombre de messages : 16
Localisation : Toulouse
Date d'inscription : 22/08/2022

Revenir en haut Aller en bas

Local technique et diamètre de tuyaux Empty Re: Local technique et diamètre de tuyaux

Message  Paulo-17 Ven 18 Nov 2022 - 21:01

Local technique et diamètre de tuyaux 1301310943382112410819787

Tu mets l'aspiration en 63, pour les refoulements comme il sont indépendant il n'y a pas d'interet.

Par contre dans ton local technique mets au maximum des coudes grand angle pour limiter les pertes de charge.

Sur ton deuxieme schema je ne comprend pas bien pourquoi tu mets ta balnéo en aspiration, pour tes refoulements un collecteur 3 voies est très bien.

Pour une prise balai c'est intéressant de pouvoir l'utiliser soit en aspiration soit en refoulement comme je 'ai fait chez moi, je ne pense pas qu'une buse balnéo puisse etre utilisé en aspiration.

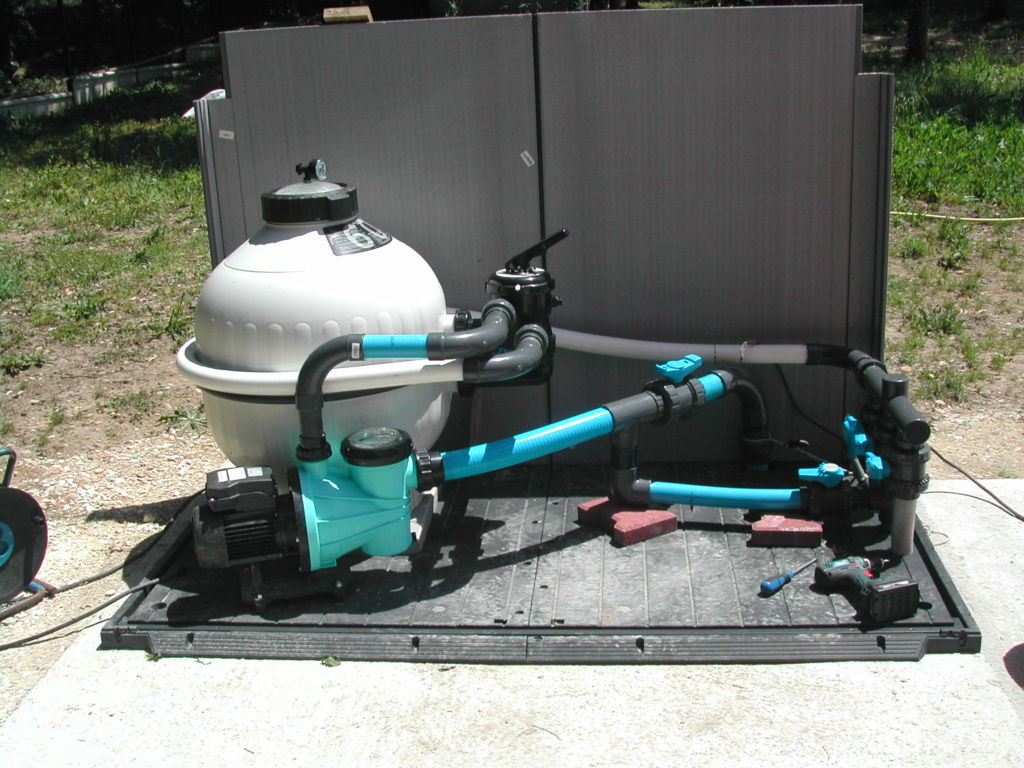

une petite photo pour que tu voie mon installation.
