Distance entre pool-housse et piscine - escatop

Message  solo31 le Mer 15 Juin 2011 - 9:10

Bonjour,

j'ai une piscine W... Carole 10 avec escatop et 5 filtres à cartouche. La pompe a lachée ce week-end, une STA-RITE 5P2RF-1H, et avant de la changer je réfléchi à changer le système de filtration pour passer à une filtration à sable.
J'ai parcouru le forum, je pense que c'est possible.

En ce qui concerne la pompe, je pense reprendre la meme ou une pompe Ultra-Flow 1,1 kW 1,5 CV Mono - 21,9 m³/h.
Pour le filtre à sable: Filtre à sable Triton (TR 60) 12 à 15 m³/H.

Ma question concerne plutôt la mise en place du nouveau système de filtration. J'ai un pool-house situé à 10 - 12 mètres de la piscine, et je voudrais bien y mettre la pompe et le filtre (pour des questions de commodités et de pollutions sonores). J'ai parcouru le net pour voir comment mesurer les pertes de charge du à la longueur des tuyaux. A priori, avec la même pompe et le filtre à sable, ça devrait fonctionner correctement.

Avez-vous un avis et me dire si c'est possible ou non ?

Merci d'avance.

solo31

Nombre de messages : 2
Localisation : Toulouse
Date d'inscription : 13/06/2011

Revenir en haut Aller en bas

Distance entre pool-housse et piscine - escatop

Message  besnard le Mer 15 Juin 2011 - 9:27

bonjour

une pompe de 21 m3 et un filtre de 12/15m3h ça pas le faire
pour le reste c est bon

pour une pompe de 21 m3 il te faudra le tr 100

pour le tr60 tu peux mettre ça comme pompe
http://www.irrijardin.fr/p968/Piscine/Filtration-piscine/Pompes-piscine/POMPE-PISCINE-NOCCHI-SWIMMEY-15-M.html
j ais la même depuis 4 ans et aucun problème elle fonctionne 14 h par jour sur 365/365
avatar
besnard
Maitre nageur
Maitre nageur

Nombre de messages : 3934
Age : 60
Localisation : 30/17/2b
Date d'inscription : 30/07/2008

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  Paulo-77 le Jeu 16 Juin 2011 - 18:38



D'accord avec Besnard pour la pompe que tu prévois qui est bien trop puissante pour un TR 60, par contre la Nocchi 15m avec ces 8.5 m3 est bien trop faible pour le volume de ta piscine et Irrijardin est 17% plus cher que d'autre sites
http://www.piscines-poolman.fr/pompe-nocchi-swimmey-sw-15-m-0-75-cv-mono.html
http://www.laboutiquedelapiscine.fr/swimmey-nocchi-34-cv-mono-p-1969.html

Par contre dans la même marque tu a la 19m qui correspondrait plus à ta piscine avec ses 13 m3 de débit.
http://www.piscines-poolman.fr/pompe-nocchi-swimmey-sw-19-m-1-cv-mono.html

Moi franchement pour accompagné un Triton je resterais sur du Sta-Rite avec par exemple la Sta-Rite S5P2RD-1 0,55 kW - 0.75 CV Mono - 13,5 m³/h, là par exemple:
http://www.piscine-center.net/pompe-sta-rite-0-75-cv-mono/204/1222

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13279
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  besnard le Jeu 16 Juin 2011 - 19:16

bonsoir

compare ce qui est comparable tu en une qui fait 15 m3/h et l autre 8 m3/h

Caractéristiques de la pompe piscine SWIMMEY 15M

Moteur 230V, puissance absorbée 0,9 CV., nominale 0,75 CV, 690 W, 3 A.
Débit maxi 15m3/h.
Avec pré-filtre.

Dimensions : L. 565, l. 180, h 280, 8,5 kg.


Retrouvez toutes nos offres Pompes piscine.
avatar
besnard
Maitre nageur
Maitre nageur

Nombre de messages : 3934
Age : 60
Localisation : 30/17/2b
Date d'inscription : 30/07/2008

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  Paulo-77 le Jeu 16 Juin 2011 - 19:21

C'est la même des 15M, c'est irrijardin qui prend le débit maxi et pas celui a 8 m, la 15 ne débite que 8.5 m3 regarde sur les autres sites




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13279
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  besnard le Jeu 16 Juin 2011 - 19:26

tu as la sw 15 m et la 15 m
avatar
besnard
Maitre nageur
Maitre nageur

Nombre de messages : 3934
Age : 60
Localisation : 30/17/2b
Date d'inscription : 30/07/2008

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  Paulo-77 le Jeu 16 Juin 2011 - 19:42

Regarde c'est les même c'est juste le vendeur qui écrit différemment les caractéristiques Pompe Nocchi Swimmey SW 15M 0,75 Cv mono
Pentair ne fabrique pas deux modèles de Nocchi Swimmey 15M tu appelle le 04 90 48 08 80 qui est Pentair France et tu verra.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13279
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  solo31 le Ven 17 Juin 2011 - 8:55

Bonjour,

Merci pour vos réponses.
La pompe STA-RITE 5P2RF 1 1,10 kW 1,5 CV Mono doit être la pompe qui était installée à l'origine: elle me parait également surdimensionnée certainement due à la nage contre courant et à la balnéo dans l'escatop. C'est l'ancien propriétaire qui a construit la piscine, et je n'ai aucun document concernant la piscine. Petite précision: il y a un seul skimmer et une seule buse de refoulement qui sont situés à proximité sur l'escatop.

Mes doutes sont surtout sur la distance entre la piscine et le futur endroit du filtre et la pompe, et le bon dimensionnement des deux.

J'ai essayé de calculer les pertes de charges pour cette nouvelle installation, et je ne voudrais pas me tromper sur la pompe et le filtre à acheter.

Voici mes calculs:
volume de la piscine: 49 m3
Renouvellement de l'eau en 5 heures: 49/5 = 9,8 m3/H => 10 m3/H
J'ai trouvé sur le net une courbe qui indique les pertes de charge pour des canalisations de 10m de longueur. Dans mon cas, avec un débit de 10m3/H, il y aura une perte de 0.4*2 = 0.8 bar.


Pour le filtre et en général, la pression conseillé est de 0.5 bar lorsqu'il est propre et 0.8 bar quand il est sale.

J'en déduis que la pompe devrait avoir une pression minimale de 0.8 + 0.8 + 0.2 = 1.8 bar pour un débit de 10 m3/H. 0.2 bar correspond à tout ce qui n'est pas facilement quantifiable (coudes, collecteur...).

Si je me réfère à la courbe pour la pompe STA-RITE, la 5P2RF semble la mieux adaptée.


Mes calculs sont-ils bons ?

Question subsidiaire:
Si le débit de la pompe est de 10m3/H à l'endroit où je vais l'installer ainsi que le filtre, quel taille doit faire le filtre: TR60 ou TR100 ?

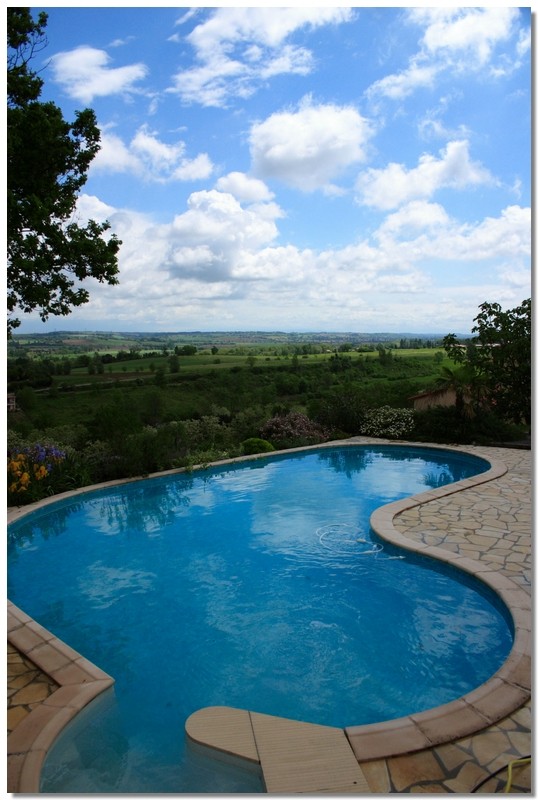

Une petite photo de la piscine:


solo31

Nombre de messages : 2
Localisation : Toulouse
Date d'inscription : 13/06/2011

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  besnard le Ven 17 Juin 2011 - 9:08

bonjour

si tu met une 10m3/h le tr 60 est bon
par contre pour la balnéo et la ncc c est trop juste
sur mon escawat j ais conservé mon ancienne pompe quand je me sert de la ncc je coupe la filtration et je passe sur l ancienne pompe

[img][/img]
avatar
besnard
Maitre nageur
Maitre nageur

Nombre de messages : 3934
Age : 60
Localisation : 30/17/2b
Date d'inscription : 30/07/2008

Revenir en haut Aller en bas

Re: Distance entre pool-housse et piscine - escatop

Message  Paulo-77 le Sam 18 Juin 2011 - 15:15



Si tu a bien une Carole 10 elle fait 52 m² donc en fond plat ça te fait déjà 57 m3 auquel tu devra ajouter éventuellement mini fosse ou fond incurvé.
Ce qui ferait environ 64 m3 avec fond incurvé à 1.70 m et 60 m3 pour une mini fosse à 1.70 m

Si c'étais moi je poserais du PVC en 63 sur l'aspiration qui fait diminuer le besoin en pression pratiquement de 1/3 et une pompe de 13/14 m3/h si tu reste avec ton filtre en diamètre 600 car un 100 n'aurais pas un grand intérêt sauf à augmenter la taille de la pompe et sa consommation en même temps.
Par contre si ton environnement est salissant (arbres, fleurs, poussière) le 100 serait plus adapté.

Il faut absolument que la pompe soit adapté au filtre car si elle est trop puissante l'eau va passer trop vite et ne pas être filtré et si elle est trop faible tu sera obliger de doubler voir de tripler la durée des contre lavage pour nettoyer le sable voir même ne pas y arriver.

Les pompes Sta-Rite ont un débit réel, la mienne a un débit papier de 18 m3/h et je l'ai contrôlé avec 3 m à l'aspiration en 63 et 10 m au refoulement en 50 les 18 m3/h sont là alors que la pompe ESPA d'origine dans l'Escawat ne les atteint pas bien qu'elle est donné pour 21 m3/h j'avais 1 litre de moins avec des essais un peu plus court en distance de refoulement et une aspiration de 1 m en 63

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13279
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas
