Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Dim 4 Avr 2010 - 20:50



Pour ceux qui en on fait l'expérience, creuser les trous pour sceller les jambes de force lorsque la structure est en place c'est une vrai galère, alors qui est très simple de les prévoir avant et si on peu les faire creuser par le terrassier c'est parfait.

Pour les autres modèles le nombre n'est pas très important et l'emplacement peu être facilement déterminé.

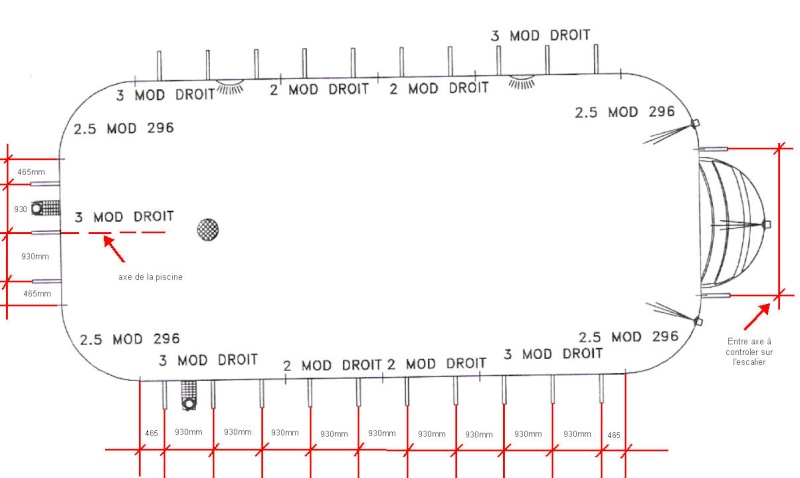

Donc voila un plan de l'emplacement de ces fameuses jambes de force, c'est évidement l'axe qui est coté à vous de déterminer le trou.

Le principal est de partir de la fin d'un arrondi et ensuite on utilise les constantes des plans Wat soit ce qu'ils appellent MOD qui représente 930 mm à n'importe quel emplacement de la piscine, c'est le déployé de la tôle il suffit de compter les MOD pour avoir le périmètre de la piscine.

Donc à partir de l'arrondi on a 1/2 MOD soit 465 mm pour la première jambe de force et ensuite c'est tout les MOD soit 930 mm.





Paulo


Dernière édition par Paulo-77 le Mar 26 Aoû 2014 - 10:18, édité 2 fois




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Jambe de forces pour piscine BARBARA

Message  fred47 le Sam 29 Mai 2010 - 18:30

Bonjour,
Est ce que si on trace un trait vertical au dessus du trait rouge (voir le plan) alors ce trait coupe le centre de l'arc de cercle de l'arrondi? Suspect
Merci c'est urgent le terrassier commence ce Lundi...

fred47
Bébé nageur
Bébé nageur

Nombre de messages : 13
Age : 55
Localisation : 47
Date d'inscription : 07/05/2010

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Sam 29 Mai 2010 - 18:44

Bonjour

Oui bien sur c'est le même axe que celui qui te permet de tracer l'emplacement de la piscine, sur le plan fourni par Wat tu à la position des jambes de force il ne manque que les cotes.

A +
Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  looping68 le Sam 29 Mai 2010 - 20:45

Salut,

Sur une madeleine 08, 10 jambes de force. C'est assez pour qu'on en parle aussi, non ? affraid


mon blog : http://wat-looping.skyrock.com Piscine semi enterrée, modèle madeleine 08, escalier paso, filtration à cartouche, buse balneo, local technique enterré.
avatar
looping68
Maitre nageur
Maitre nageur

Nombre de messages : 1526
Localisation : Mulhouse
Date d'inscription : 26/08/2008

http://wat-looping.skyrock.com

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Sam 29 Mai 2010 - 21:02

hello

Oui bien sur, mais j'ai fais avec ce que j'avais je n'ai pas de plan de Madeleine et les trois que j'ai cité on l'avantage d'être identiques sur le principe qu'elle ai n'importe quel taille. Very Happy Very Happy Very Happy

Tu peu mettre tes dessins aussi. tongue tongue

La mieux c'est Rosalie il n'y a pas de jambe de force sauf sur l'escalier. pig pig pig

A +
Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  besnard le Sam 29 Mai 2010 - 21:04

Paulo-77 a écrit:

Pour ceux qui en on fait l'expérience, creuser les trous pour sceller les jambes de force lorsque la structure est en place c'est une vrai galère, alors qui est très simple de les prévoir avant et si on peu les faire creuser par le terrassier c'est parfait.

Pour les autres modèles le nombre n'est pas très important et l'emplacement peu être facilement déterminé.

Donc voila un plan de l'emplacement de ces fameuses jambes de force, c'est évidement l'axe qui est coté à vous de déterminer le trou.

Le principal est de partir de la fin d'un arrondi et ensuite on utilise les constantes des plans Wat soit ce qu'ils appellent MOD qui représente 930 mm à n'importe quel emplacement de la piscine, c'est le déployé de la tôle il suffit de compter les MOD pour avoir le périmètre de la piscine.

Donc à partir de l'arrondi on a 1/2 MOD soit 465 mm pour la première jambe de force et ensuite c'est tout les MOD soit 930 mm.





Paulo
et le début de l arrondi il est ou? Arrow Arrow Very Happy
avatar
besnard
Maitre nageur
Maitre nageur

Nombre de messages : 3934
Age : 60
Localisation : 30/17/2b
Date d'inscription : 30/07/2008

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Sam 29 Mai 2010 - 21:07

besnard a écrit:et le début de l arrondi il est ou? Arrow Arrow Very Happy

En face lol! lol! lol!




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  looping68 le Sam 29 Mai 2010 - 21:12

Salut,

Le principe est le même. Il y a aussi un côté avec des panneaux droits. Donc tu peux modifier le titre du sujet, si tu veux.

Regarde sur cette photo.

[img][/img]

On voit les 5 jambes (deux pour l'escalier, 3 à gauche), et sur le côté des panneaux qui sont droits (à l'arrière) on en trouve 5 autres.


mon blog : http://wat-looping.skyrock.com Piscine semi enterrée, modèle madeleine 08, escalier paso, filtration à cartouche, buse balneo, local technique enterré.
avatar
looping68
Maitre nageur
Maitre nageur

Nombre de messages : 1526
Localisation : Mulhouse
Date d'inscription : 26/08/2008

http://wat-looping.skyrock.com

Revenir en haut Aller en bas

Jambes de force pour piscine BARBARA

Message  fred47 le Dim 30 Mai 2010 - 5:52

Bonjour,
Merci pour la réponse Smile Smile Smile
Si par hasard vous avez d'autres astuces avant le commencement des travaux,
je prends! Twisted Evil

fred47
Bébé nageur
Bébé nageur

Nombre de messages : 13
Age : 55
Localisation : 47
Date d'inscription : 07/05/2010

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Jeu 10 Juin 2010 - 7:48



Voila pour une Valérie 8 inversée.






Paulo


Dernière édition par Paulo-77 le Lun 4 Oct 2010 - 17:40, édité 1 fois




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Sam 4 Sep 2010 - 8:33

Voila pour une Barbara IV vous en verrez pas tous les jours.



A +
Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Lun 4 Oct 2010 - 17:43

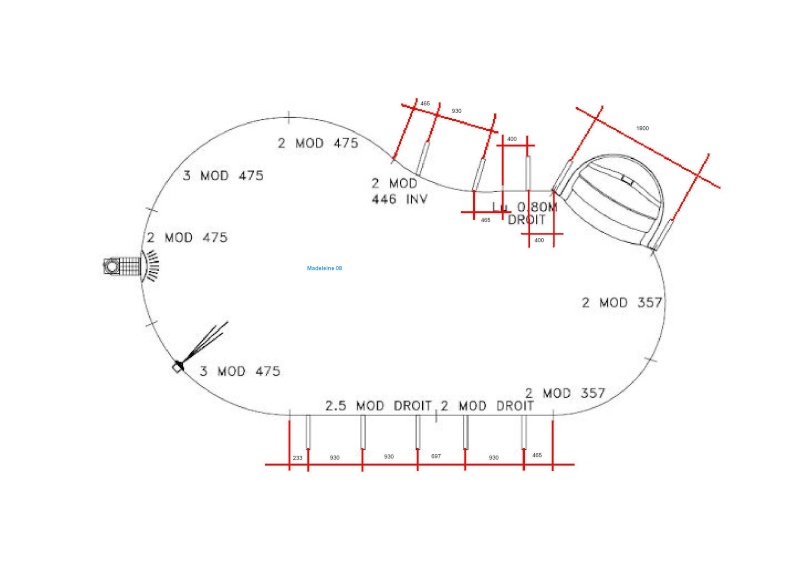

Pour une Madeleine 08





Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  baumlin le Mar 9 Aoû 2011 - 7:13

Bonjour Paulo,

Super ce post, je vais certainement faire faire le terrassement de notre barbara 8 semaine prochaine ou fin août, l'escalier roman sera situé au bour de la piscine (comme ton plan sur la barbara 4 ci dessus)

Aurais tu les cotes sur ce modèle? au fait ca veut dire quoi MOD droit et LU?

Merci pour tes conseils!! cheers cheers

baumlin
Bébé nageur
Bébé nageur

Nombre de messages : 23
Localisation : alsace
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Mar 9 Aoû 2011 - 9:01



Tu demande à Wat de t'envoyer la notice par mail en pdf ce qu'il font sa problème si tu est à jour administrativement (tu leur dis que c'est urgent pour le terrassier), tu me l'envoi ou un extrait et je te coterais le plan.

Pour les appellations MOD c'est module qui représente 930 mm de déployer de tôle (mise à plat) LU c'est tout ce qui n'est pas MOD et est coté en Longueur Utile

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  baumlin le Mar 9 Aoû 2011 - 13:25

bonjour!

je t'ai envoyé par mail en pj le plan que j'ai reçu lors de la confirmation de commande, je reçois la notice par courrier dans les prochains jours

Par contre j'ai pas de bâche bleue pour tracer, ils en ont pas chez wat et le commercial non plus ( à mon avis ils s'en moquent, s'agissant d'une forme rectangulaire)

voilà Merci et à bientôt!!!


baumlin
Bébé nageur
Bébé nageur

Nombre de messages : 23
Localisation : alsace
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Mar 9 Aoû 2011 - 14:37

baumlin a écrit:bonjour!

je t'ai envoyé par mail en pj le plan que j'ai reçu lors de la confirmation de commande, je reçois la notice par courrier dans les prochains jours

Par contre j'ai pas de bâche bleue pour tracer, ils en ont pas chez wat et le commercial non plus ( à mon avis ils s'en moquent, s'agissant d'une forme rectangulaire)

voilà Merci et à bientôt!!!



Bien reçu

Oui évidement pas de bâche pour les formes simples c'est trop facile à tracer.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Mar 9 Aoû 2011 - 19:12

Voila pour une petite Barbara 08 avec Roman en bout.



Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  baumlin le Mar 9 Aoû 2011 - 21:36

Bonsoir! Merci Paulo pour les cotes, je peux démarrer le terrassement sainement!!!bravo pour ta réponse encore une fois rapide et précise.

baumlin
Bébé nageur
Bébé nageur

Nombre de messages : 23
Localisation : alsace
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Milome le Sam 29 Oct 2011 - 9:04

baumlin a écrit:Bonsoir! Merci Paulo pour les cotes, je peux démarrer le terrassement sainement!!!bravo pour ta réponse encore une fois rapide et précise.

Bonjour, je vais passer commande pour une claire 8.
Après étude des différentes techniques et lecture des différents forums c'est la méthode (water air) et le modèle qui me plaît le plus tenant compte du tarif aussi.
Par contre je m'étonne de ces posts, le commercial water air que j'ai vu m'a informé que je recevrai un "plan de terrassement détaillé" donc logiquement détaillant les lieux et dimensions des trous pour les jambes de force, parties intégrante de la structure.
Pourquoi ce besoin de plans, les jambes de force ne seraient pas prises en compte ...? Cela ne m'a pas du tout été présenté comme cela.

Bonne journée

Milome

Nombre de messages : 4
Localisation : Puligny Montrachet 21
Date d'inscription : 11/10/2011

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Sam 29 Oct 2011 - 14:51



Sur les plans Wat les jambes de force sont représentées mais pas cotées et comme ils ne respect pas d’échelle pour les dessins tu ne peu pas les retrouver, la méthode Wat c'est pose de la structure et creusement des trous dans le petit espace ou démontage de la structure après traçage pour faire les trous, ou il faut mesurer les toles pour reproduire au sol, les 3 méthodes étant bien sûr bien nulles

Pour prendre l'exemple que tu cite voila ce qu'a reçu Baumlin pour les jambes de force.



Comme tu peu le voir sur mon plan coté c'est pas présenté de la même manière et bien plus compliqué pour tracer les trous.

Il y a un autre dessin fourni par Wat mais les jambes de force ne sont pas représentées.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

clea1-410

Message  JAZZMAN le Lun 21 Nov 2011 - 19:36

bonjour
a vous tous je vous demande votre aide afin de determiner la place des jambe de force avant la pose des panneau
car la j ai un peu de mal a comprendre notament la constante 930 et 465 meme si j ai compris que c etais les panneau
droit la je beug



Merci pour votre aide




JAZZMAN
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : SUD DE LA FRANCE
Date d'inscription : 27/10/2011

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Lun 21 Nov 2011 - 20:39



Je préférerais le plan brut de pomme avec celui de traçage si possible.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Lun 21 Nov 2011 - 22:45

La réalité devrait être bien plus proche de ça à part en bas à droite ou j'ai des doutes avec un écart de 5 cm, mais bien sûr tout ça ce n'est que de la théorie si Wat décide de changer une constante c'est foutu.



Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  JAZZMAN le Mar 22 Nov 2011 - 5:15

slt
est Merci apres je pense que la tolerance est a 5cm pres j espere
sinon pour en bas a droite je le ferai panneau monter
je te remerci et je te tiens informer des que c est monter

JAZZMAN
Bébé nageur
Bébé nageur

Nombre de messages : 42
Localisation : SUD DE LA FRANCE
Date d'inscription : 27/10/2011

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Paulo-77 le Mar 22 Nov 2011 - 9:27



Tu peu mesurer sur la tôle il n'y a qu'une seul 1.5 MOD VRG, tu me donnera la cote pour d'autre.

Les trous doivent faire 30 cm de large donc c'est pas à 5 cm mais c'est mieux de bien tracer au départ.

Paulo




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13282
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Prévoir l'emplacement des jambes de force (Edit : Maintenant un schéma est fourni par Wat.)

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
