Position filtre + pompe et branchement electrique  Empty Position filtre + pompe et branchement electrique

Message  jean-claude Mer 23 Mar 2011 - 11:53

bonjour a tous je dois mettre en position le filtre a cartouche+la pompe,quelqu'un aurait il des photos ou plan pour bien voir le positionnement ainsi que tous les raccords pvc plus vannes .
Pareil pour le branchement électrique spots escalier, spot de la piscine ,pompe,si vous pouvez me venir en aide je vous remercie d'avance
a bientôt jean claude

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Mike44 Mer 23 Mar 2011 - 12:49

Bonjour Jean-Claude,

Il faut que tu nous en dises un peu plus sur l'avancée des travaux :

- Tu en es où au niveau du montage de la piscine ?
- Où souhaites tu installer ta pompe et ta filtration ?
- As tu prévu des By pass ?
- As tu des appareils supplémentaires ? (Ph Auto, PAC, électrolyseur, etc ..)
- Où se trouve le coffret Electrique de la piscine ?

Et puis en gros les distances entre les différents points d'accès afin d'adapter les différentes sections.

Bonne continuation
Michaël


Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1787
Age : 49
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jmc Sam 26 Mar 2011 - 19:14

bonjour,
sur mon blog tu trouveras des photos du positionnement
http://piscinepuylausic.blog4ever.com/
bon courage
jm

jmc
Bébé nageur
Bébé nageur

Nombre de messages : 10
Age : 62
Localisation : GERS (32) PUYLAUSIC
Date d'inscription : 06/08/2008

http://piscinepuylausic.blog4ever.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Lun 28 Mar 2011 - 11:00

bonjour toutes mes excuses problème de modem mais c bon tout remarche
Pour répondre aux question de mike 44 mon local est enterré a une distance de 2.50 de la piscine ,
la pompe plus le filtre a cartouche seront environ 1 m sous le niveau de l'eau .
Pour l'instant je ne veux brancher que la pompe,le filtre, le spot dans la piscine et les spots de l'escalier ..
Le coffret je souhaite aussi le mettre dans le local (quelle section de fils pour alimenter le coffret ).
Deniere choses ou faut il positionner les deux vannes fourni avec le kit ?
j'espère avoir été un peu plus clair . Encore mes excuses pour mon retard tardif
Merci aussi à JMC je vais faire un saut sur ton bloc des ce soir
desolé a Paulo 77 pour ce fouillis lol a bientot Merci
je voudrai mettre un plan de mon local ici mais comment faire





jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Paulo-17 Lun 28 Mar 2011 - 11:24

Bonjour

Poster une image.

Il suffit d’utiliser l'éditeur d'image intégré au forum https://servimg.com/

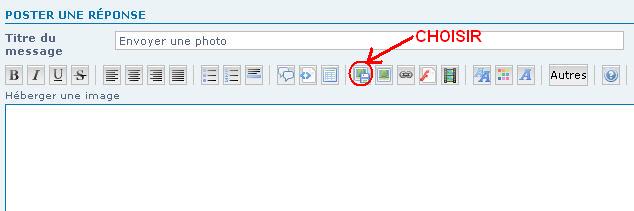

Lors de la rédaction du sujet cocher " Héberger une image " l'option entouré de rouge

Position filtre + pompe et branchement electrique  Poster10

Ensuite cette fenêtre apparait

Position filtre + pompe et branchement electrique  Envoye10

On clic l'onglet "Choisissez un fichier " et on cherche sa photo en naviguant
sur son ordinateur dans la nouvelle fenêtre, il faut la sélectionner et on clic sur "Ouvrir"

Position filtre + pompe et branchement electrique  Choisi10

Le nom du fichier s'inscrit à droite de "Choisissez un fichier"

Position filtre + pompe et branchement electrique  Pret_p10

Il ne faut rien cocher ni décocher d’autre, juste faire "Envoyer"
et cette nouvelle fenêtre apparait

Position filtre + pompe et branchement electrique  Copier10

On sélectionne Image au centre "clic gauche" ou l'onglet "copier"
on copie le lien "clic droit copier" que l'on colle dans le sujet "clic droit coller"
pour faire apparaitre le lien de l'image en direct, sans aucun autre code
ni balise avec juste un espace avant et après le lien,

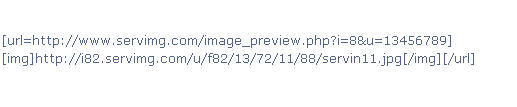

Le lien doit se présenter comme cela:

Position filtre + pompe et branchement electrique  Lien10

L'onglet "Prévisualiser" permet de voir à l'écran le résultat final.

Dans tous les cas attention que l'option "Désactiver le BBCode dans ce message" ne soit pas cocher

Il ne reste qu'à faire "Envoyer" et ça doit marcher, certaine fonction
peuvent différer légèrement si on utilise un autre système d'exploitation que Windows XP.

________________________________________________________________________

Je pense que tu sais que ton local à 2.50m n'est pas réglementaire sauf si il y a un mur entre le local et la piscine.

Pour ton câble électrique tu prend du U1000 RO2v en 3G2.5 tu peu alimenter 16A à 24 m de ton tableau général ce qui te permettra quelques ajouts.

Pour tes vannes c'est une à l'arrivé d'eau et l'autre au départ pour pouvoir démonter certain élément sans vider ta piscine.

A +
Paulo


Position filtre + pompe et branchement electrique  091026114230211244722717
Position filtre + pompe et branchement electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Position filtre + pompe et branchement electrique  1510170828542112413669715

Position filtre + pompe et branchement electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14810
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Mike44 Lun 28 Mar 2011 - 11:38

Salut Paulo,

Ha ben cette fois ci, tu as fait très fort pour décrire la procédure de dépôt de photo sur le Forum ...

Mdr lol! Mdr lol! Mdr

Là je pense que tu es au Top !!!

Bonne continuation
Michaël


Site Internet :  http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44
Mike44
Maitre nageur
Maitre nageur

Nombre de messages : 1787
Age : 49
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009

http://piscineswaterair.free.fr/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Paulo-17 Lun 28 Mar 2011 - 13:08

Position filtre + pompe et branchement electrique  Salut-3d Mike

Et pourtant la procédure que j'ai mise en ligne date du 28 juillet 2008, je l'ai juste mis à jour en janvier de cet année, mais comme beaucoup n'arrivent pas à la trouver je l'ai directement copié je gagne un voyage. Position filtre + pompe et branchement electrique  3d-tire-la-langue-3

Position filtre + pompe et branchement electrique  091026114230211244722717

Paulo


Position filtre + pompe et branchement electrique  091026114230211244722717
Position filtre + pompe et branchement electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Position filtre + pompe et branchement electrique  1510170828542112413669715

Position filtre + pompe et branchement electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14810
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Lun 28 Mar 2011 - 19:30

re ok demain je fais un croquis et j'envoie
Merci encore

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Jeu 7 Avr 2011 - 18:28

Bonsoir impossible d'envoyer un plan,
pas grave j'ai vu quelques installations donc c bon Merci a vous.
Par contre si une personne possède une photo du transformateur pour le spot je suis preneur Merci d'avance

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty pompe+filtre

Message  greg machler Mar 19 Avr 2011 - 19:35

jmc a écrit:bonjour,
sur mon blog tu trouveras des photos du positionnement
http://piscinepuylausic.blog4ever.com/
bon courage
jm
bonsoir
je voudrais savoir si vous avez mis la pompe et le filtre en dessous du niveau de l eau
votre blog est super
greg

greg machler
Bébé nageur
Bébé nageur

Nombre de messages : 16
Localisation : st sulpice
Date d'inscription : 18/03/2011

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  looping68 Mar 19 Avr 2011 - 19:41

Salut,

Pour ma part, j'ai mis la pompe sous le niveau de l'eau. J'ai mis une vanne avant la pompe, et après le filtre.

D'autres membres l'ont mise au dessus pour éviter d'inonder le local technique en cas de fuite ou d'intervention sur la filtration.


Mon blog : https://wat-looping.skyrock.com/ ! Piscine semi enterrée, modèle madeleine 08, escalier paso, filtration à cartouche, buse balneo, local technique enterré.
looping68
looping68
Maitre nageur
Maitre nageur

Nombre de messages : 1526
Localisation : Mulhouse
Date d'inscription : 26/08/2008

https://wat-looping.skyrock.com

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Mar 19 Avr 2011 - 20:14

bonjour looping68
vous avez réaliser un super blog bravo pour votre piscine .
Avez vous des photos de votre local car le mien aussi se trouve sous le niveau de l'eau
cela me rendrai bien service amicalement jean-claude

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  looping68 Mar 19 Avr 2011 - 20:31

Salut,

Je n'ai pas d'autres photos que celles du blog. Que voudrais-tu savoir précisément ?


Mon blog : https://wat-looping.skyrock.com/ ! Piscine semi enterrée, modèle madeleine 08, escalier paso, filtration à cartouche, buse balneo, local technique enterré.
looping68
looping68
Maitre nageur
Maitre nageur

Nombre de messages : 1526
Localisation : Mulhouse
Date d'inscription : 26/08/2008

https://wat-looping.skyrock.com

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Jeu 21 Avr 2011 - 4:49

je vais faire comme vous une vanne avant la pompe puis une autre apres le filtre.
il me reste du tuyau bleu souple puige l'utiliser pour faire les jonction de l'arrivé du skimer a la pompe de la pompe au filtre et ensuite du filtre au depart de la balneo et du refoulement Merci

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  looping68 Jeu 21 Avr 2011 - 11:43

Salut,

Entre l'arrivée du skimmer et la pompe, c'est ce que j'ai fait. Pareil entre pompe et filtre. Cela réduit les vibrations et donc le bruit.

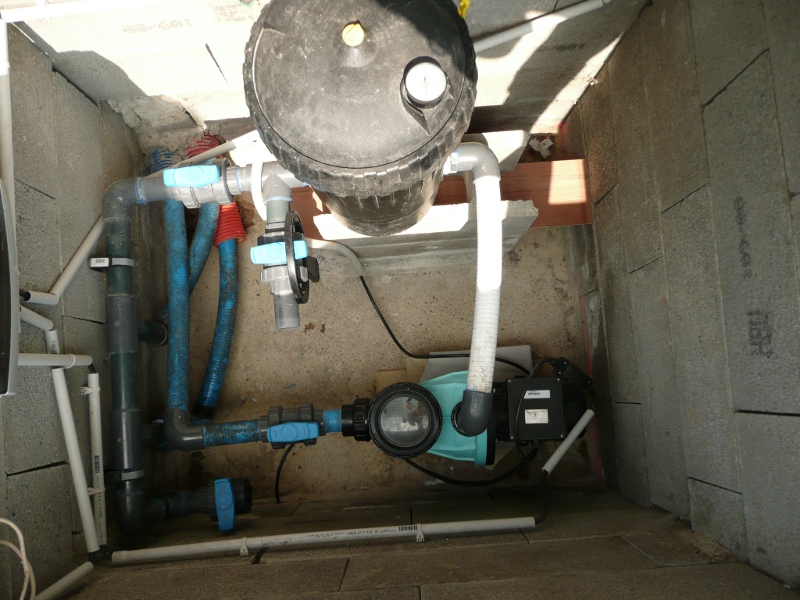

Une photo pour te montrer.

Position filtre + pompe et branchement electrique  Ltint10

Par contre, en sortie de filtre, je ne vois pas l'intérêt. Moi, je suis reparti en rigide et j'en ai profité pour faire un by pass au cas où un jour j'installe une PAC.

J'ai également installé une vanne avant le sortie vers le refoulement. Une fois fermée, cela me permet d'avoir plus de pression au niveau de la balneo.

Bons travaux.


Mon blog : https://wat-looping.skyrock.com/ ! Piscine semi enterrée, modèle madeleine 08, escalier paso, filtration à cartouche, buse balneo, local technique enterré.
looping68
looping68
Maitre nageur
Maitre nageur

Nombre de messages : 1526
Localisation : Mulhouse
Date d'inscription : 26/08/2008

https://wat-looping.skyrock.com

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Mer 27 Avr 2011 - 17:35

bonjour
voici des photos de mon local .
Pour l'instant rien n'est collé s 'est juste une présentation.
Tout d'abord je garde uniquement le tuyau souple bleu ,pour la jonction pompe -filtre.
le reste sera réaliser avec du rigide .je vais donc mettre une vanne avant la pompe et une après
le filtre .
Juste avant le T qui alimente le refoulement et la balneo je veux aussi mettre un bi pass , pour plus tard une PAC.
Juste après le T je voudrais mettre aussi une vanne sur chaque tuyau une sur le refoulement une sur la balneo est ce utile?
Faut il mieux que je branche en direct a la sortie du filtre la balneo ou le refoulement au niveau du T.

voila j'espère avoir été assez clair
Merci de me dire si mon installation est correcte
a bientôt jean-claude
Position filtre + pompe et branchement electrique  Dscf3313
Position filtre + pompe et branchement electrique  Dscf3311Position filtre + pompe et branchement electrique  Dscf3312

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  looping68 Mer 27 Avr 2011 - 19:01

Salut,

Ton installation pourrait être améliorée notamment en rajoutant une vanne avant chaque sortie vers le refoulement et la balnéo.

Position filtre + pompe et branchement electrique  Dscf3310

Il faudrait juste réduire le PVC pression après le filtre. Par contre, je mettrai tout en PVC rigide après le filtre.


Mon blog : https://wat-looping.skyrock.com/ ! Piscine semi enterrée, modèle madeleine 08, escalier paso, filtration à cartouche, buse balneo, local technique enterré.
looping68
looping68
Maitre nageur
Maitre nageur

Nombre de messages : 1526
Localisation : Mulhouse
Date d'inscription : 26/08/2008

https://wat-looping.skyrock.com

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Paulo-17 Mer 27 Avr 2011 - 19:51

Position filtre + pompe et branchement electrique  3321-bonjour-francais-103

D'accord avec Looping pour les 2 vannes sur les 2 refoulement comme tu le suggère et assure toi que ce soit le refoulement sur buse qui soit droit plutôt que la balnéo (celle juste après le filtre perd son utilité) mais j'en verrais 1 aussi sur un T entre la pompe et le filtre pour réaliser un rejet direct à l'égout, tout cela c'est du confort de fonctionnement.

Par contre ton affluence de coude à 90° nuit au fonctionnement et fait perdre pratiquement 1 m3/h de débit avec tes 8 coudes à 90° et celui qui est juste au dessus de la pompe est le pire, des coudes grand angle ou 2 45° de suite améliorerait bien ton réseau.

Une supposition (si c'est possible) sortie de pompe 2 45° et le filtre rehaussé afin de sortir au même niveau que les tuyaux de refoulement et bien sur du 45° partout ou du grand angle.

Position filtre + pompe et branchement electrique  091026114230211244722717

Paulo


Position filtre + pompe et branchement electrique  091026114230211244722717
Position filtre + pompe et branchement electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Position filtre + pompe et branchement electrique  1510170828542112413669715

Position filtre + pompe et branchement electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14810
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Dim 1 Mai 2011 - 20:33

bonjour
voila je vais mettre le plus possible de coude a 45°( ca fera un peu plus de collage mais je vais essayer d'en mettre a chaque jonctions ).
Que pensez vous de ma jonction ;sorti skimer vers pompe (voir photo) elle sera en pente avec une vanne au milieu est ce possible ?cela évitera de mettre de coudes a 90°.
Je ne pourrai pas rehausser le filtre pour le mettre au même niveau que le refoulement ainsi que la balneo . j'ai pensé faire la même chose que pour la liaison skimer vers pompe en mettant des coudes a 45° et aussi avec vannes au milieu .

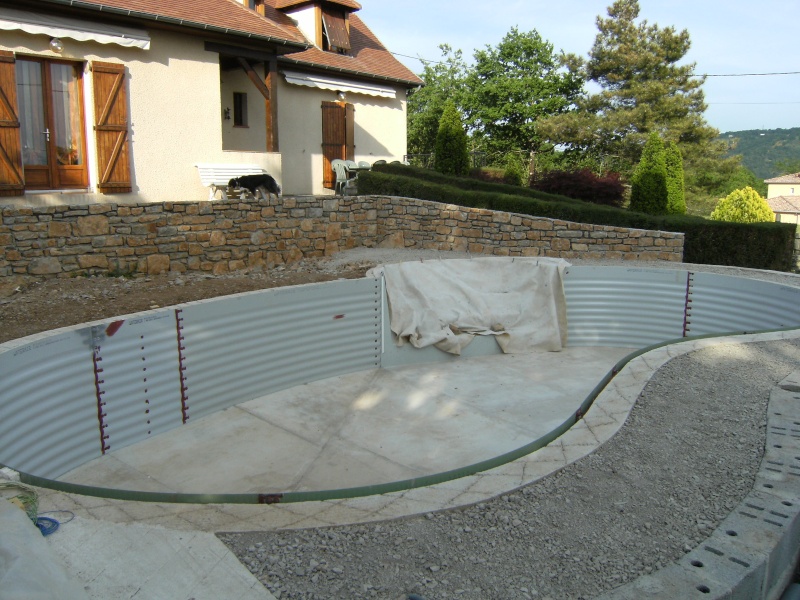

je mets des photo ainsi que de la piscine je viens de finir une partie des murs a bientot

bonjour
voila je vais mettre le plus possible de coude a 45°( ca fera un peu plus de collage mais je vais essayer d'en mettre a chaque jonctions ).
Que pensez vous de ma jonction ;sortie skimer vers pompe (voir photo) elle sera en pente avec une vanne au milieu est ce possible ?cela évitera de mettre de coudes a 90°.
Je ne pourrai pas rehausser le filtre pour le mettre au même niveau que le refoulement ainsi que la balneo . j'ai pensé faire la même chose que pour la liaison skimer vers pompe en mettant des coudes a 45° et aussi avec vannes au milieu .
je mets des photosPosition filtre + pompe et branchement electrique  Photo_11 ainsi que de la piscine je viens de finir une partie des murs a bientot
Position filtre + pompe et branchement electrique  Photo_12
Position filtre + pompe et branchement electrique  Photo_10Position filtre + pompe et branchement electrique  Photo_13

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Paulo-17 Dim 1 Mai 2011 - 21:46

Position filtre + pompe et branchement electrique  3321-bonjour-francais-103

Tu peu bien sur mettre une partie droite entre 2 coude à 45° c'est même mieux que de les coller cote cote, j'ai pratiqué un peu comme cela

Position filtre + pompe et branchement electrique  Dscn1210

Position filtre + pompe et branchement electrique  091026114230211244722717

Paulo


Position filtre + pompe et branchement electrique  091026114230211244722717
Position filtre + pompe et branchement electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Position filtre + pompe et branchement electrique  1510170828542112413669715

Position filtre + pompe et branchement electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14810
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Lun 2 Mai 2011 - 17:48

bonsoir Merci pour vos reponses je mets une photo comme exemple de l'arrivé du skimer vers la pompe avec une pente .je ferai de meme entre le filtre et le refoulement
cela vous semble possible ?
Position filtre + pompe et branchement electrique  Photo_14

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Paulo-17 Lun 2 Mai 2011 - 18:09

Position filtre + pompe et branchement electrique  3321-bonjour-francais-103

C'est très bien comme ça

Position filtre + pompe et branchement electrique  091026114230211244722717

Paulo


Position filtre + pompe et branchement electrique  091026114230211244722717
Position filtre + pompe et branchement electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Position filtre + pompe et branchement electrique  1510170828542112413669715

Position filtre + pompe et branchement electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14810
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Lun 2 Mai 2011 - 18:25

ok Merci je vais acheter le matos samedi a irrijardin je fais un montage a blanc de l'ensemble
et après validation je colle tout lol

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Paulo-17 Lun 2 Mai 2011 - 18:56

Attention aux vannes pas cher chez Irri c'est seulement des 10 bars et leur fonctionnement n'est pas génial.

Position filtre + pompe et branchement electrique  091026114230211244722717

Paulo


Position filtre + pompe et branchement electrique  091026114230211244722717
Position filtre + pompe et branchement electrique  100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Position filtre + pompe et branchement electrique  1510170828542112413669715

Position filtre + pompe et branchement electrique  1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14810
Age : 71
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  jean-claude Lun 2 Mai 2011 - 19:14

que me conseilles tu

jean-claude
Petit baigneur
Petit baigneur

Nombre de messages : 65
Localisation : aveyron
Date d'inscription : 19/03/2010

Revenir en haut Aller en bas

Position filtre + pompe et branchement electrique  Empty Re: Position filtre + pompe et branchement electrique

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
