Aide pour branchement Poolex Silverline Empty Aide pour branchement Poolex Silverline

Message  Laurent64 le Jeu 16 Juin 2016 - 20:32

Bonjour
Je suis nouvel inscrit je suis à la recherche d une aide pour câbler ma pac pour asservir ma filtration j ai recupérer des infos sur le site et j ai cablé une partie de mon tableau mais j aimerai que quelqu un me valide je n ai pas encore branche la pac sur les bornes A1 et A2
Ma Pac est branchee sur un disjoncteur a part de mon tableau électrique ensuite j ai équipé mon coffret electrique de piscine d un contacteur J/n et d une protection de 2A pour l horloge.
Le probleme est que j ai pas mal de fil en plus que sur les schémas que j ai pu trouver.

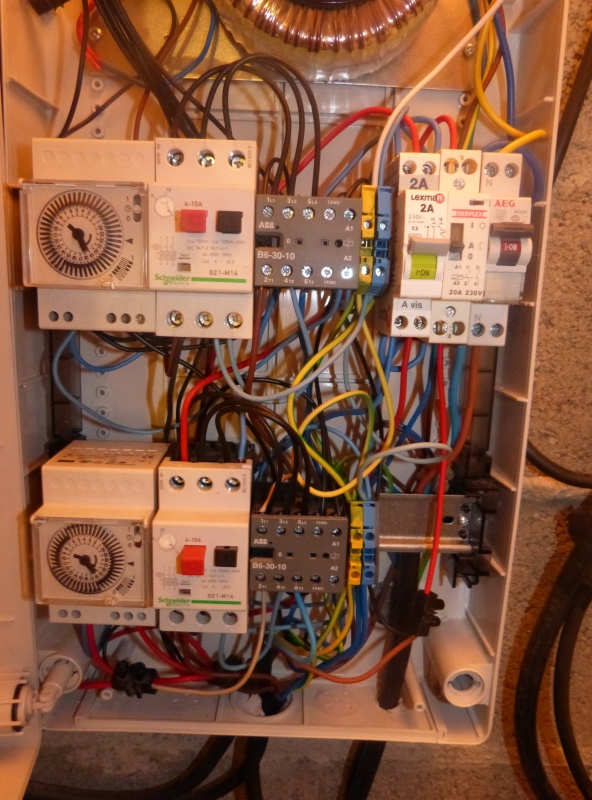

Dans mon coffret il y a 2 horloges une pour le robot et l autre pour la filtration. horloge du bas pour la filtration
Il y a un disjoncteur supplémentaire pour le spot de piscine
Je vous joint une photo de mon tableau Merci pour votre aide
Le disjoncteur 2a est cablé en haut la phase et le neutre sur l alimentation tableau le bas la phase sur l'horloge la borne 2 et 3 et le neutre sur le neutre de l horloge et le bas neutre du contacteur.
Mes interrogations viennent surtout au niveau du disjoncteur moteur qui est cablé à l'envers de votre schéma du topic  "conseils pour Installation PAC et pompe".
Ensuite j ai cablé le haut du contacteur phase et neutre sur le disjoncteur moteur et le bas la phase sur la filtration et l arret de l horloge et le neutre sur le neutre de la filtration plus un pontage avec le neutre bas du disjoncteur 2A.
Je pense qu il y a une erreur car quand je met l alim le disjoncteur 2A que je le mette en off ou on l'horloge marche quand meme ainsi que la pompe.
Merci pour votre aide j ai essayé d etre le plus clair possible mais c est tres difficile.

Aide pour branchement Poolex Silverline P1040711Aide pour branchement Poolex Silverline Essai13

Laurent64

Nombre de messages : 1
Localisation : anglet
Date d'inscription : 16/06/2016

Revenir en haut Aller en bas

Aide pour branchement Poolex Silverline Empty Re: Aide pour branchement Poolex Silverline

Message  Paulo-17 le Jeu 16 Juin 2016 - 21:23

Aide pour branchement Poolex Silverline 1301310943382112410819787

 Tu pourrais m'envoyer les photos par mail avec une bonne résolution car là je n'y vois pas grand chose.

Essais d'en ajouter une en contre plongée de la partie basse (pour voir le câblage)

Note le mail car je l'effacerais après ta connection.


Aide pour branchement Poolex Silverline 091026114230211244722717
Aide pour branchement Poolex Silverline 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Aide pour branchement Poolex Silverline 1510170828542112413669715

Aide pour branchement Poolex Silverline 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14267
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Aide pour branchement Poolex Silverline Empty Re: Aide pour branchement Poolex Silverline

Message  Mr PAUL 13 le Ven 17 Juin 2016 - 10:54

Bonjour



je suis navré mais je n'ai que quelques connaissances électriques et vos questions dépassent mes compétences.
Il vous faut solliciter l'aide d'un professionnel actif comme Paulo-77 par exemple.

Je reste à votre disposition si je peux vous aider pour la configuration et l'utilisation de la pompe.

Mr PAUL 13
Bébé nageur
Bébé nageur

Nombre de messages : 11
Localisation : 13
Date d'inscription : 13/06/2016

Revenir en haut Aller en bas
