Aide Branchement programmateur
Matthieu Mer 22 Juin 2016 - 15:10
Bonjour à tous,
Le tableau électrique de ma piscine est un peu en bagarre et je n'y connais pas grand chose en électricité.... c'est même la panne sèche totale !!
Impossible de faire marcher le programmateur je ne dois donc pas brancher les fils aux bons endroits.
Le prog est un modèle classique
Partie basse du prog
Le fil noir sur la borne 4 est relié au contacteur "Auto"
Le fil rouge sur la borne 3 est relié à A1
Partie haute du prog
Le fil noir sur la borne 2 est relié en L2
Le fil bleu sur la borne 1 est relié en L1
Si je mets la manette du tableau sur off la pompe s'arrête. Sur manu elle tourne et sur auto elle tourne aussi.... tout le temps

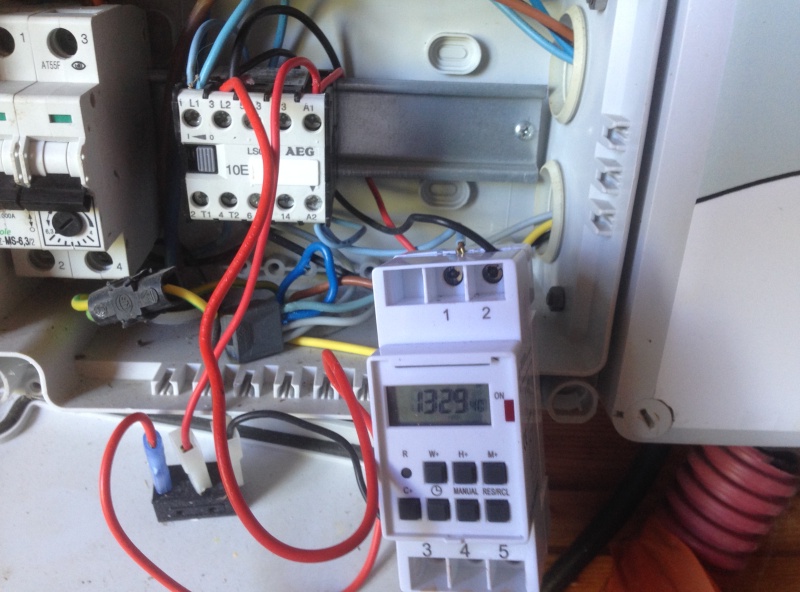

Je joins quelques photos si jamais quelqu'un peut m'aider ça serait génial
Merci
Matthieu
Le tableau électrique de ma piscine est un peu en bagarre et je n'y connais pas grand chose en électricité.... c'est même la panne sèche totale !!
Impossible de faire marcher le programmateur je ne dois donc pas brancher les fils aux bons endroits.
Le prog est un modèle classique
Partie basse du prog
Le fil noir sur la borne 4 est relié au contacteur "Auto"
Le fil rouge sur la borne 3 est relié à A1
Partie haute du prog
Le fil noir sur la borne 2 est relié en L2
Le fil bleu sur la borne 1 est relié en L1
Si je mets la manette du tableau sur off la pompe s'arrête. Sur manu elle tourne et sur auto elle tourne aussi.... tout le temps
Je joins quelques photos si jamais quelqu'un peut m'aider ça serait génial
Merci
Matthieu
Matthieu- Nombre de messages : 1
Localisation : Rabastens
Date d'inscription : 22/06/2016
Re: Aide Branchement programmateur
Paulo-17 Jeu 23 Juin 2016 - 22:37
Je n'arrive pas à bien voir le schéma qui est sur le programmateur.
Si la pompe fonctionne en mode auto c'est que l'horloge est en contact permanent, soit erreur de branchement (en bas) soit programmation permanente.
