Message  Bruno54 le Ven 6 Mar 2020 - 18:48

Bonsoir à tous ,
jai un soucis je dois raccorder un Aquarite Pro et une PAC Irripool IR55Inv à un coffret piscine Irripool mais je ne sais pas comment faire juste Hayward me dit que l' aquarite pro doit être raccordé de façon permanente mais pas asservi (ce qui peut poser souci si le détecteur de débit Flow Swtich venait à tomber en panne). En direct dois je le protéger avec un disjoncteur 2A ?
pour la Pac il faut l'asservir à la pompe mais aucune idée de la façon de le faire (j'ai acheté un relai Finder suivant des conseils vu sur le net)
si quelqu'un peut me venir en aide?
Merci d'avance Branchement Filtration PAC et AQUARITE PRO Img_6911
Branchement Filtration PAC et AQUARITE PRO Img_6910
Branchement Filtration PAC et AQUARITE PRO Img_7010

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Ven 6 Mar 2020 - 19:12

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Voir ton matériel c'est pas mal mais n'a pas un grand interet pour les raccordements, il me faudrait les schémas de chaque appareil à raccorder ou un lien vers ces schémas y compris ton relais.


Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Ven 6 Mar 2020 - 20:09

Bonjour Paulo et Merci pour ton message. Dès demain je prends toutes les photos nécessaires et je les poste .
Bonne soiree et ca me rassure que tu es répondu à mon SOS car ayant parcouru bcp de forum tu es sans conteste une pointure dans le milieu
À demain j'espère que tu pourras solutionner mon problème

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Ven 6 Mar 2020 - 21:09

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Pas de probleme pour me pencher sur ton branchement.

Assure bien sur la résolution pour les photos ou scan.



Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Rebonjour Paulo

Message  Bruno54 le Sam 7 Mar 2020 - 15:16

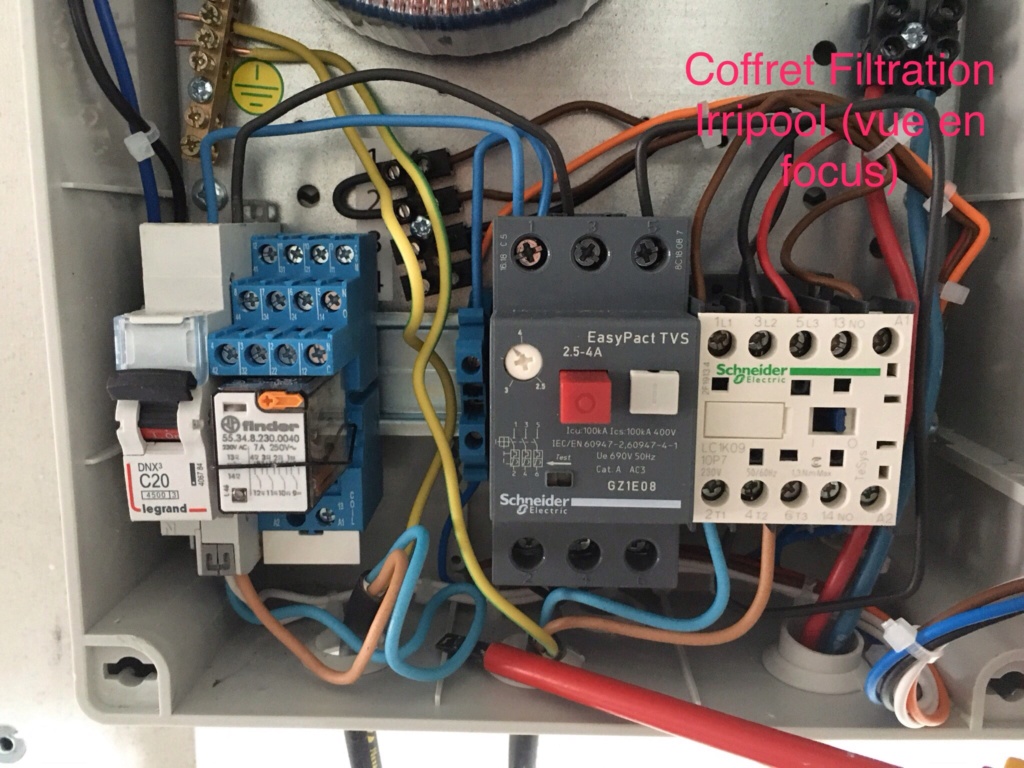

Bonjour Paulo, comme demandé voici toutes les éléments que je possède pour que tu puisses m'aider à câbler tout ce petit monde.
Ce qui serait top c'est que l'électrolyseur soit en alimentation permanente car il y a une chambre d'analyse et selon hayward si il est asservi cela nuit à la carte mère et que le flow switch fait démarrer la cellule des dectection de débit (par contre j'ai vu des avis que si le détecteur est hs il y a risque que la cellule explose ???) je m'en remet à ton œil d'expert sur ce point.
Pour la PAC, soit elle met en route la Filtration quand il y a besoin mais je souhaiterais que la Filtration se mette également en route pendant les plages définies même si la pac n'a pas besoin de tourner.
J'espère que tu pourras m'aider et un grand Merci de te pencher sur mon problème.
🏊🏼🏊🏼bientôt j'espère ☺☺Branchement Filtration PAC et AQUARITE PRO Img_2814
Branchement Filtration PAC et AQUARITE PRO Img_2813
Branchement Filtration PAC et AQUARITE PRO Img_2815

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Sam 7 Mar 2020 - 15:17

Voici la suite des photosBranchement Filtration PAC et AQUARITE PRO Img_2817
Branchement Filtration PAC et AQUARITE PRO Img_2818
Branchement Filtration PAC et AQUARITE PRO Img_2816

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Sam 7 Mar 2020 - 15:18

Et la dernière Branchement Filtration PAC et AQUARITE PRO Img_2820
Branchement Filtration PAC et AQUARITE PRO Img_2819

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Sam 7 Mar 2020 - 22:22

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Je regarde ça, peux tu vérifier que 1 et 2 de la PAC est bien un contact sec et pas un apport de courant Question Question

Peux tu suivre le fil marron qui est sur A1 et m'indiquer où il passe Question Question

Les bornes 13 et 14 du contacteur sont elle bien vide Question Question Si c'est bien le cas on le placera en série avec le détecteur de débit de l'Aquarite comme ça ceinture et bretelles.

Protéger ton Aquarite par un 2 A est très bien.



Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Sam 7 Mar 2020 - 23:05

Bonsoir Paulo
Je regarde ca dès demain et je t'envoie toutes infos demandées
Pour l'histoire du contact sec comment je peux voir cela?

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Sam 7 Mar 2020 - 23:12

Bruno54 a écrit:
Pour l'histoire du contact sec comment je peux voir cela?

Si elle est en service, tu regarde si il y a une tension dessus lorsqu'il y a demande de chauffage, autrement c'est sur le schéma générale.


Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Dim 8 Mar 2020 - 12:08

Bonjour Paulo
Je viens de regarder ce que tu m'as demandé

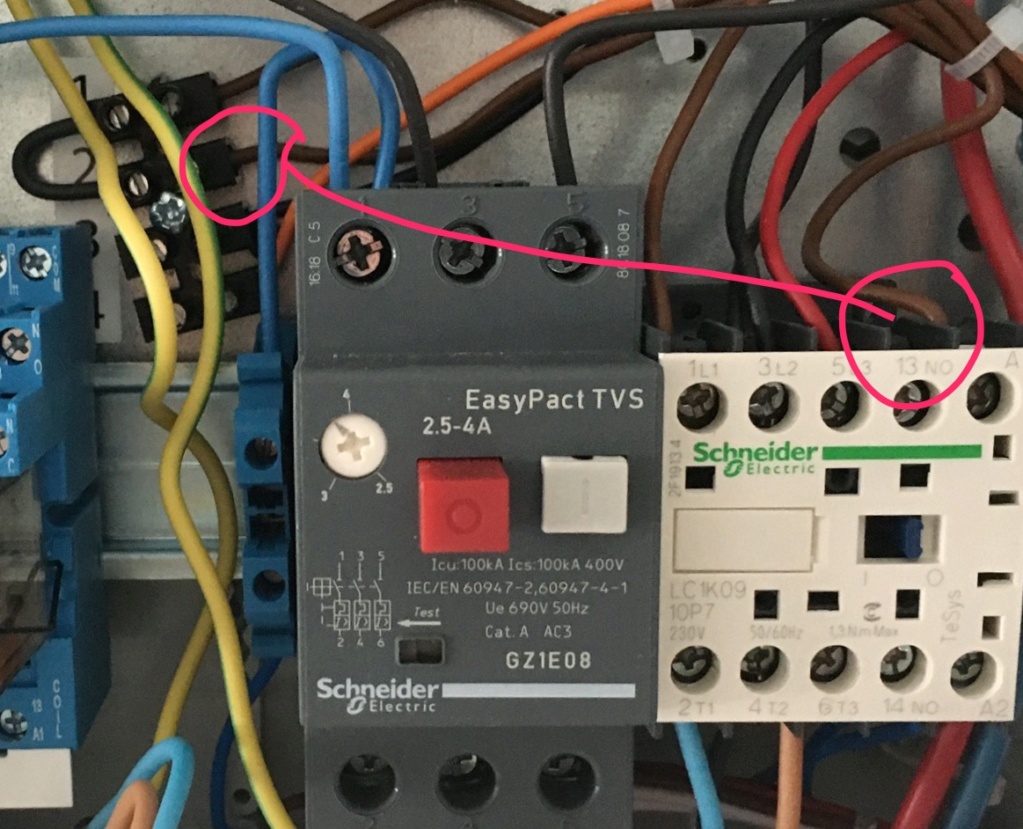

Le fil marron A1 va sur le domino sur le 2
Pour la pac je t'ai mis une photo de l'intérieur du branchement peut être que ça t'aidera pour voir si c un contact sec car elle est pas encore branchée

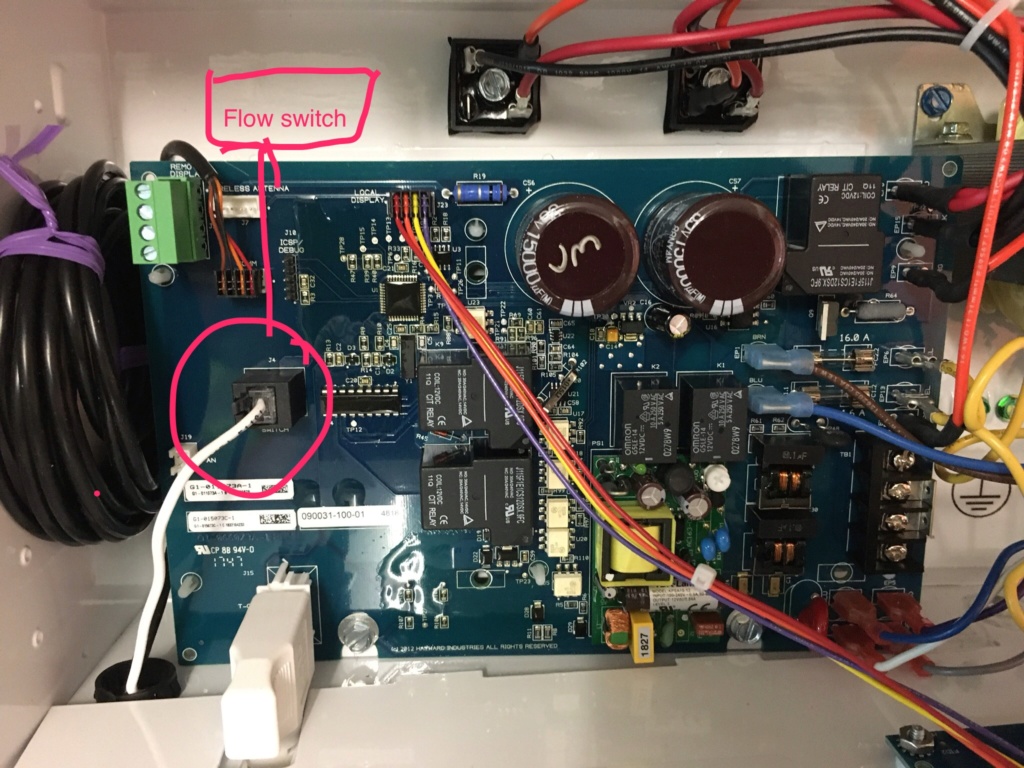

Pour le contacteur de débit ce qui risque de poser problème c'est qu'il est relié à laquarite par une broche sur la carte électronique
J'espère que ça t'aidera ( désolé mes compétences sont limités sur ce type d'installation et l'histoire de contact sec si ma photos ne t'aide pas je brancherai la pac mais je ne sait pas comment mesure cette histoire de contact)
Merci Merci 1000 fois de ton aide Branchement Filtration PAC et AQUARITE PRO Img_2821
Branchement Filtration PAC et AQUARITE PRO Img_7011
Branchement Filtration PAC et AQUARITE PRO Img_7012

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Dim 8 Mar 2020 - 13:16

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Pour le fil marron de A1 c'est son cheminement intégrale que je voudrais. lol!

Refais la photo du bornier de ta PAC mais pour que je vois les raccordements du haut car un bornier vide ne me donne pas grand chose.

Tu n'a aucun schéma de ton matériel Question Question



Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Dim 8 Mar 2020 - 14:08

Bah Paulo je t'ai tout transmis côté schéma je n'ai plus rien 😨
Je vais regarder pour le fil marron et te mettre le chemin complet et pour la pac je vais te prendre une photo plus précise du haut que tu ais les connections demandées

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Dim 8 Mar 2020 - 15:14

Paulo voici des photos plus précises
Pour le fil marron il arrive au contact 3 positions auto off manuel de la pompe
J'espère que ça ira Branchement Filtration PAC et AQUARITE PRO Img_7013
Branchement Filtration PAC et AQUARITE PRO Img_2822

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Dim 8 Mar 2020 - 19:39

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Pour ta PAC pas de probleme tu passe un câble 3G1.5 que tu branche sur 1 et 2 et que tu raccorderas dans ton tableau sur A1 et A2 de ton relais Finder on verra plus tard pour le câblage interne.

Tu pourrais faire une photo de ton détecteur de débit (le coté qui sera à l’intérieur du tuyau) et aussi du RJ 11 coté lamelles cuivre.

PS : Attention au stabilisant qui fausse les valeurs REDOX



Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Dim 8 Mar 2020 - 20:01

Paulo
Voici la photo côté tuyau du détecteur
Pour le rj11 je comprend pas ce qu'il te faut jsuis pas très futfute lol
Pour le stabilisant je sais d'ailleurs j'ai fait une analyse de mon eau chez un pisciniste et c'est pas top de ce côté je m' en occuperai des que lès beaux jours seront la Branchement Filtration PAC et AQUARITE PRO Img_7510

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Dim 8 Mar 2020 - 20:10

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Le coté tuyau c'est ce qui est à l'intérieur pour voir le type de contact. lol!

Le RJ 11 c'est le connecteur qui est au bout du fil du détecteur de débit. sorry



Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Lun 9 Mar 2020 - 16:10

Bonjour Paulo
Voici les photos que tu m'as demandé en espérant que ça te vaBranchement Filtration PAC et AQUARITE PRO Img_7015
Branchement Filtration PAC et AQUARITE PRO Img_7016
Branchement Filtration PAC et AQUARITE PRO Img_7014

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Lun 9 Mar 2020 - 22:14

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Franchement je ne vois pas grand chose, il faut dire qu'avec un téléphone c'est rarement excellent.

Il semble qu'il n'y ai que deux fils de raccordés sur le connecteur RJ 11, peux tu me le confirmer.



Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Mar 10 Mar 2020 - 5:00

Paulo-17 a écrit:Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Franchement je ne vois pas grand chose, il faut dire qu'avec un téléphone c'est rarement excellent.

Il semble qu'il n'y ai que deux fils de raccordés sur le connecteur RJ 11, peux tu me le confirmer.


Bonjour Paulo
Effectivement il n'y a que deux fils branchés sur le RJ11

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Mar 10 Mar 2020 - 10:48

Bonjour Paulo voici une photo du rj 11 un peu plus précise
Merci de ton aide et ta patience Branchement Filtration PAC et AQUARITE PRO Img_7017

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Mar 10 Mar 2020 - 19:47

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Donc pour compléter le matériel il faudrait que tu achète une rallonge téléphonique RJ 11 qui soit de longueur suffisante pour aller de ton tableau électrique piscine jusqu'à l'Aquarite.

Choisi un modèle avec câble plat avec bien sûr un RJ 11 mâle d'un coté et un RJ 11 femelle de l'autre et pas besoin que les 4 fils soit câblés, les 2 du centre suffiraient et même simplifierait les choses, comme cela on bricolera sur ce câble sans risquer d'abimer celui du capteur qui vaut une fortune.

Donc pour résumer ton câble d'origine du capteur de débit ira jusqu'à ton tableau piscine raccordé sur la fiche femelle du câble acheté, sur ce câble il faudra dégainer la moitié de l'isolant pour sortir un des fils que l'on coupera pour incorporer le contact libre dont il est question plus haut.

L'autre coté du câble (RJ 11 mâle) sera raccordé sur ton électrolyseur.

Donc comme tu vois simple comme bonjour  Mdr  comme cela si le capteur de débit se bloque la coupure se fera toujours par le contacteur de pompe de filtration lorsqu'il sera dés-alimenté.


Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Bruno54 le Mar 10 Mar 2020 - 20:05

Ah oui simple pour toi lol
Le contact libre c'est quoi🤔
Et pour la pac un as pu voir
En fait comme bcp je pense, un schéma me parlerait plus moi l'ignorant dans ce type de branchement ☺

Bruno54
Bébé nageur
Bébé nageur

Nombre de messages : 22
Age : 50
Localisation : 54600
Date d'inscription : 26/01/2020

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Mar 10 Mar 2020 - 22:10

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

T’inquiète pas je te ferais un dessin qui sera bien plus parlant qu'un schéma. lol!


Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Paulo-17 le Mer 11 Mar 2020 - 11:15

Branchement Filtration PAC et AQUARITE PRO 1301310943382112410819787

Tu peux faire une photo de ton relais Finder afin que l'on puisse lire les numéros qui sont sur l'embase.


Branchement Filtration PAC et AQUARITE PRO 091026114230211244722717
Branchement Filtration PAC et AQUARITE PRO 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Branchement Filtration PAC et AQUARITE PRO 1510170828542112413669715

Branchement Filtration PAC et AQUARITE PRO 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14253
Age : 69
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement Filtration PAC et AQUARITE PRO Empty Re: Branchement Filtration PAC et AQUARITE PRO

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
