Besoin d'aide pour branchement coffret GELELEC

Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Besoin d'aide pour branchement coffret GELELEC

Message  Lio26 Sam 17 Oct 2020 - 17:09

Bonjour,

J'envisage l'achat d'un coffret hors gel et mon choix se porte sur le modèle "GELELEC" mais je ne sais pas comment je vais devoir faire le branchement pour l'alimenter et le relier à la filtration pour qu'elle se mette en priorité absolu (le boitier hors gel lancera quand même la filtration même si le commutateur 3 positions est à l'arrêt ou si l'horloge est désactivée)

Besoin d'aide pour branchement coffret GELELEC Coffre10

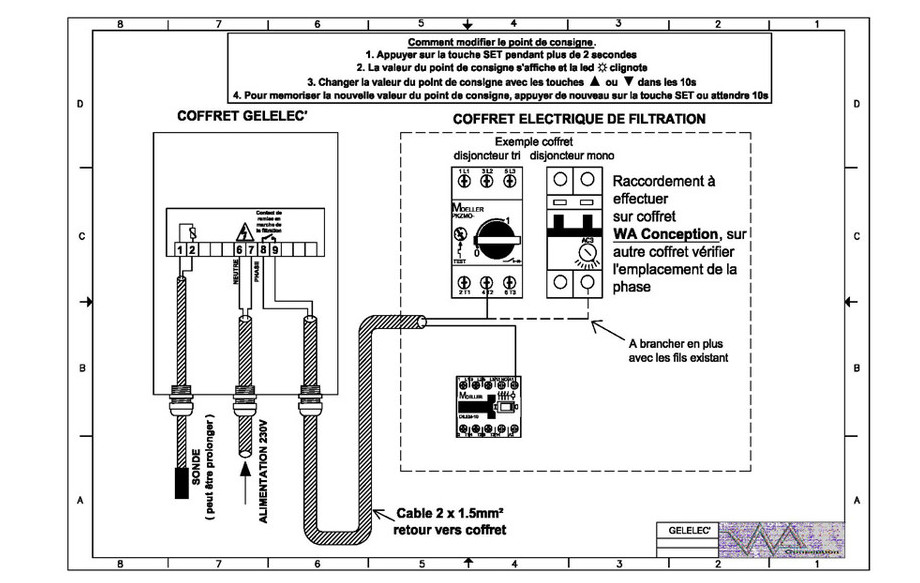

Besoin d'aide pour branchement coffret GELELEC Gelele10

J'ai lu plusieurs conseils notamment de Paulo-17 sur ce forum mais je pense que cela dépend de la configuration électrique de chacun. Aussi j'envoie la photo de mon installation et la photo du plan électrique Gelelec.

Je vous remercie par avance pour vos conseils ou demande d'information pour me répondre.

Lio26

Nombre de messages : 6
Localisation : BOURG DE PEAGE
Date d'inscription : 17/10/2020

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Re: Besoin d'aide pour branchement coffret GELELEC

Message  Paulo-17 Sam 17 Oct 2020 - 18:24

Besoin d'aide pour branchement coffret GELELEC 1301310943382112410819787

Si tu as des notions électrique voila le branchement pour une priorité absolu.

Tu alimente ton coffret en 6 et 7 avec une protection dédiée 1 ou 2 A

dans le coffret tu ponte la phase (normalement borne 7) avec la borne 8

pour le retour tu n'utilisera qu'un seul fil qui ira de la borne 9 du coffret à la borne A1 de ton tableau piscine.

Avant de lancer un test en réel sur la température tu peux faire un shunt entre le fil de la borne 8 et A1 pour etre sûr qu'il n'y a pas de croisement phase/neutre.


Besoin d'aide pour branchement coffret GELELEC 091026114230211244722717
Besoin d'aide pour branchement coffret GELELEC 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Besoin d'aide pour branchement coffret GELELEC 1510170828542112413669715

Besoin d'aide pour branchement coffret GELELEC 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14539
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Re: Besoin d'aide pour branchement coffret GELELEC

Message  Lio26 Dim 18 Oct 2020 - 10:43

Bonjour Paulo et Merci pour ta réponse rapide.
Mes connaissances électriques sont limitées, si besoin je ferais appel à mon électricien.
Je comprends que je dois rajouter un disjoncteur 1 ou 2A (j'imagine en le reliant au disjoncteur Schneider 40A pour alimenter le coffret Gelelec ?) et en le reliant aux bornes 6 et 7 et ensuite je relie la borne 7 avec la borne 8.

Pour le retour quand tu dis de relier la borne 9 du coffret à la borne A1 du coffret piscine où se situe la borne A1 ? (en bas à gauche du bloc horloge ?)

Merci encore pour tes conseils
Bon dimanche ensoleillé


Lio26

Nombre de messages : 6
Localisation : BOURG DE PEAGE
Date d'inscription : 17/10/2020

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Re: Besoin d'aide pour branchement coffret GELELEC

Message  Paulo-17 Dim 18 Oct 2020 - 18:17

Besoin d'aide pour branchement coffret GELELEC 1301310943382112410819787

Le Schneider est un interrupteur différentiel pas un disjoncteur, donc oui tu alimenteras ton nouveau disjoncteur en aval du différentiel.

La borne A1 est sur le contacteur à l’extrême droite, de toute façon il n'y en a pas d'autre.



Besoin d'aide pour branchement coffret GELELEC 091026114230211244722717
Besoin d'aide pour branchement coffret GELELEC 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Besoin d'aide pour branchement coffret GELELEC 1510170828542112413669715

Besoin d'aide pour branchement coffret GELELEC 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14539
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Re: Besoin d'aide pour branchement coffret GELELEC

Message  Lio26 Lun 19 Oct 2020 - 5:31

Merci beaucoup Besoin d'aide pour branchement coffret GELELEC 33337
Du coup je me lance et je commande ça plongeon

Je te tiens au courant quand j'ai reçu et installé le coffret

Encore Merci

Lio26

Nombre de messages : 6
Localisation : BOURG DE PEAGE
Date d'inscription : 17/10/2020

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty besoin d'aide pour branchement coffret GELELEC

Message  Lio26 Sam 31 Oct 2020 - 16:31

Opération réussie !
Encore Merci Paulo !  Laughing  Very Happy

Besoin d'aide pour branchement coffret GELELEC Branch10

Le fil jaune est une gaine qui contient le neutre (borne 6) et la phase (borne 7) du coffret gelelec vers le disjoncteur (en bas)
Le disjoncteur est alimenté en haut par un bout de cable neutre et de cable phase en aval du différentiel
Un bout de cable pour ponter la phase entre la borne 7 et la borne 8
Le fil rouge de la borne 9 du coffret vers A1

J'ai mis les câbles entre le coffret gelelec et le coffret piscine dans une petite gaine noire pour faire plus propre
Et une autre gaine qui traverse le local piscine vers l'extérieur pour la sonde

Paré pour l'hiver Sad

Lio26

Nombre de messages : 6
Localisation : BOURG DE PEAGE
Date d'inscription : 17/10/2020

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Re: Besoin d'aide pour branchement coffret GELELEC

Message  Paulo-17 Sam 31 Oct 2020 - 20:50

Besoin d'aide pour branchement coffret GELELEC 1301310943382112410819787

Merci pour le retour



Besoin d'aide pour branchement coffret GELELEC 091026114230211244722717
Besoin d'aide pour branchement coffret GELELEC 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Besoin d'aide pour branchement coffret GELELEC 1510170828542112413669715

Besoin d'aide pour branchement coffret GELELEC 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14539
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Besoin d'aide pour branchement coffret GELELEC

Message  Lio26 Dim 22 Nov 2020 - 12:31

Bonjour Paulo hello

Je pensais que le branchement fonctionnait mais je rencontre un problème : ça disjoncte quand le seuil de température est en-dessous du paramètre enregistré dans le boitier Gelelec ET que la filtration est en marche aux heures programmées.

Pour le dire autrement : Quand on est dans une tranche horaire où la filtration n'est pas programmée, la filtration se déclenche si la température est en dessous du seuil paramétré. Mais si la filtration est déjà en marche, cela disjoncte quand la température descend en dessous du seuil paramétré.

Je suis preneur de tes conseils avisés Merci


Lio26

Nombre de messages : 6
Localisation : BOURG DE PEAGE
Date d'inscription : 17/10/2020

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty Re: Besoin d'aide pour branchement coffret GELELEC

Message  Paulo-17 Dim 22 Nov 2020 - 16:50

Besoin d'aide pour branchement coffret GELELEC 1301310943382112410819787

Tu as croisé phase et neutre .


Besoin d'aide pour branchement coffret GELELEC 091026114230211244722717
Besoin d'aide pour branchement coffret GELELEC 100811093406211246548709
Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 4 mars 2020 Besoin d'aide pour branchement coffret GELELEC 1510170828542112413669715

Besoin d'aide pour branchement coffret GELELEC 1503210335572112413090536
Paulo-17
Paulo-17
Admin

Nombre de messages : 14539
Age : 70
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'aide pour branchement coffret GELELEC Empty besoin d'aide pour branchement coffret GELELEC

Message  Lio26 Mar 24 Nov 2020 - 12:15

Yes ! ça marche.
J'ai ponté la borne 6 avec la borne 8 et mis le neutre en borne 7
Merci encore Paulo pour tes conseils et ta disponibilité Very Happy

Lio26

Nombre de messages : 6
Localisation : BOURG DE PEAGE
Date d'inscription : 17/10/2020

Revenir en haut Aller en bas
