Fil de condensateur débranché

Voir le sujet précédent Voir le sujet suivant Aller en bas

Fil de condensateur débranché

Message  Riggelm le Mar 11 Avr 2017 - 17:59

Bonsoir à tous,
j'ai un petit soucis de branchement électrique.
Ma pompe refusant de redémarrer ce weekend, j'ai entrepris de diagnostiquer la panne. j'ai donc ouvert le boitier d'alimentation de ma pompe et constaté qu'un des 2 fils du condensateur était débranché.
je n'ai évidement pas de schéma d'origine (pompe donnée par un collègue qui ne s'en servait plus...)
j'ai trouvé des dizaines de schémas, croquis, photo sur internet y compris sur ce forum, mais rien qui correspond pile poil à mon installation. je me tourne vers vous afin de savoir ou je rebranche ce fil.....

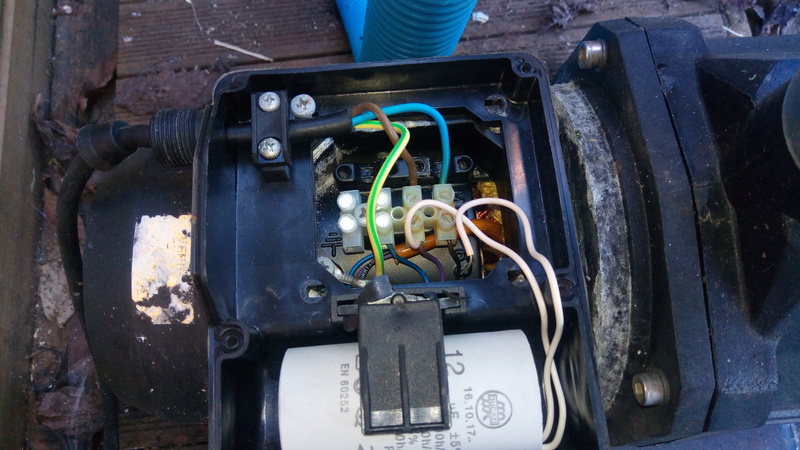

La photo ci-dessus vous permet il de me dire à quel branchement dois-je raccorder le fil ?

Riggelm

Nombre de messages : 3
Localisation : Marsilly
Date d'inscription : 11/04/2017

Revenir en haut Aller en bas

Re: Fil de condensateur débranché

Message  Riggelm le Jeu 13 Avr 2017 - 6:52

Salut,
bon finalement j'ai testé, j'ai raccordé le fils débranché blanc du condensateur au domino. (rangée du bas, le deuxieme en partant de la gauche, sur le fil bleu tout seul).
ça marche.
je ne sais pas pourquoi cette partie du domino est "siliconée".
c'est trompeur..

Riggelm

Nombre de messages : 3
Localisation : Marsilly
Date d'inscription : 11/04/2017

Revenir en haut Aller en bas

Re: Fil de condensateur débranché

Message  Paulo-77 le Jeu 13 Avr 2017 - 20:43



Toutes les pompes mono se branchent comme ça, seul les couleurs peuvent etre différentes.





Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Fil de condensateur débranché

Message  Riggelm le Ven 21 Avr 2017 - 7:49

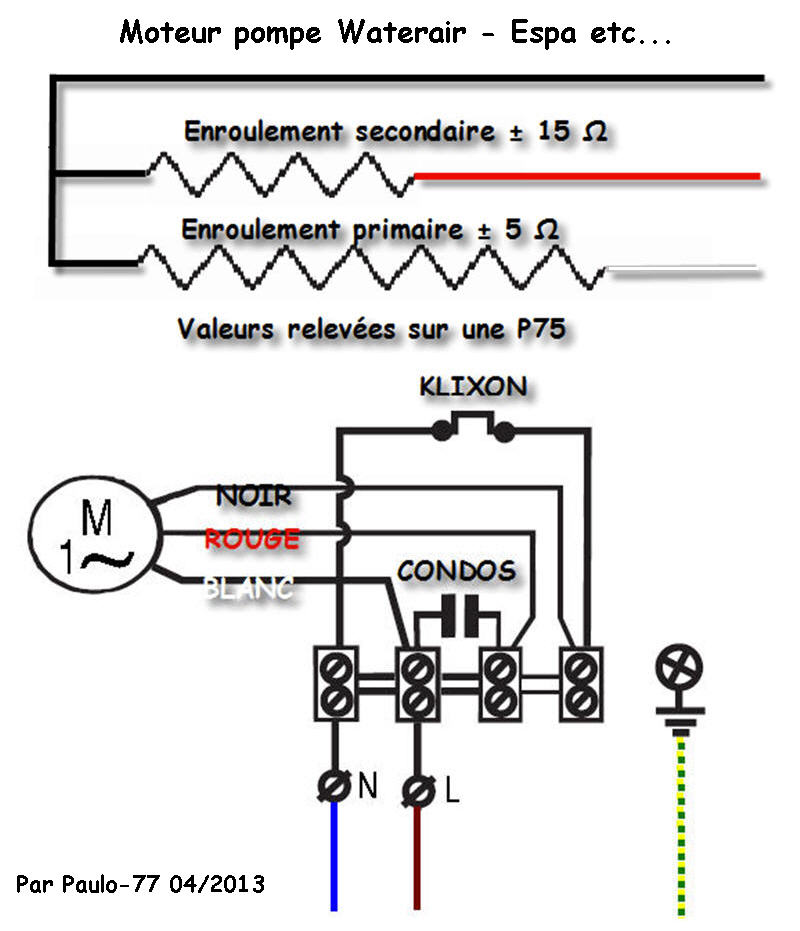

Salut, bon en comparant ton schéma et ma photo, j'ai raccordé le condensateur au fils rouge qui repars vers le moteur...
ça marche.

mais je ne comprend absolument rien à l'électricité. Idea
en tout cas, Merci.

Riggelm

Nombre de messages : 3
Localisation : Marsilly
Date d'inscription : 11/04/2017

Revenir en haut Aller en bas
