Boîtier pour condensateur HS pompe

Message  OlivierB le Sam 4 Aoû 2018 - 17:09

Bonjour,
Je n'ai pas de connaissances en électricité au delà de phase, neutre et terre.
Je fais appel à vos connaissances et expériences pour une pompe PENTAIR Superflo P-SFL-101 0,75kW pour ma piscine.
En mon absence mes enfants avaient changé le condensateur en avril/mai et cette pompe fonctionnait normalement depuis.

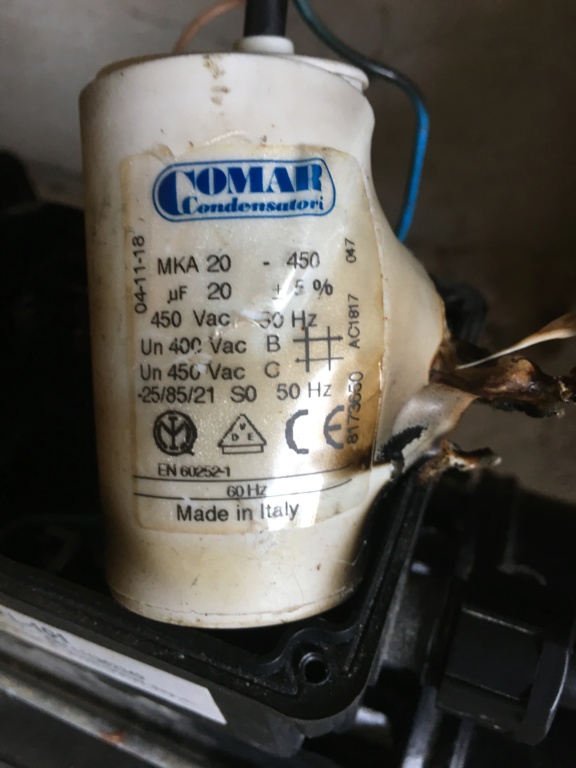

Elle s'est arrêtée (chaleur énorme depuis plusieurs jours, est-ce lié?). J'ai ouvert et le condensateur (20 µF) avait explosé en abîmant tout le bornier qui ne ressemble plus à rien (photos) :




J'espère que la bobine n'a pas été touchée...
L'hélice semble pouvoir tourner normalement.
Croyez-vous qu'il me soit possible de remplacer le bornier d'origine par des dominos?
Pour le condensateur, je devrais pouvoir en retrouver un (lundi). J'ai vu le schéma sur votre forum (d'ailleurs je l'ai vu sur un schéma de pompe avec phase et neutre inversés, du coup je ne sais pas ce qu'il faut faire et si cela a une incidence) mais le 'klixon', je ne sais pas s'il y en avait un dans cette pompe... c'est obligatoire?

Pourriez-vous me donner conseils en la matière svp?

J'avoue que je n'ai pas beaucoup de chance car il fait très très chaud et je n'ose pas tenter un branchement sans condensateur et surtout avec l'état actuel du boîtier.

J'ai appelé un pisciniste, le boîtier ne se vend pas. Il faut changer le bloc, donc le moteur, vu son prix, autant acheter une nouvelle pompe (il n'y a que 50€ d'écart entre le moteur et une nouvelle pompe à plus de 500€).

Merci par avance de vos conseils.

Olivier

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  Paulo-17 le Sam 4 Aoû 2018 - 18:24



Le nombre de fil va te dire si tu as ou pas un klixon, peut-tu me donner le nombre et la couleur des fils sortant du stator, tu peux allonger tes fils avec des cosse et déporter ton boîtier en plaçant ton condensateur et tes raccordements dans une boite étanche.

Reste que ce n'est pas sûr que ton stator n'ai pas subit des sévices irrémédiables.

As-tu un ohmmetre et le mode d'emploie ? ?




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018

Paulo-17
Paulo-17
Admin

Nombre de messages : 13695
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Sam 4 Aoû 2018 - 19:04

Bonsoir Paulo-17,
Merci pour ta réponse.
Le mode d'emploi c'est le seul que je ne retrouve pas (ben sinon c'est pas marrant).
Je n'ai pas de ohmmètre (je sais je ne suis pas doué).
Pour le stator, oui c'est possible mais malheureusement je ne sais pas si je dois m'aventurer à démonter le moteur.
Le déport est une bonne idée pour le boîtier.
En fait je me demande si je n'ai pas intérêt à faire vérifier le moteur par un pro... vu mes faibles compétences car ce qui a coulé et séché est parfois un peu 'gras' et 'collant'.
Qu'en penses-tu toi qui a des compétences en la matière?
Merci de ton conseil.

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Sam 4 Aoû 2018 - 19:06

Pour le nombre de fils :
3
noir
rouge
vert/jaune

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Sam 4 Aoû 2018 - 19:11

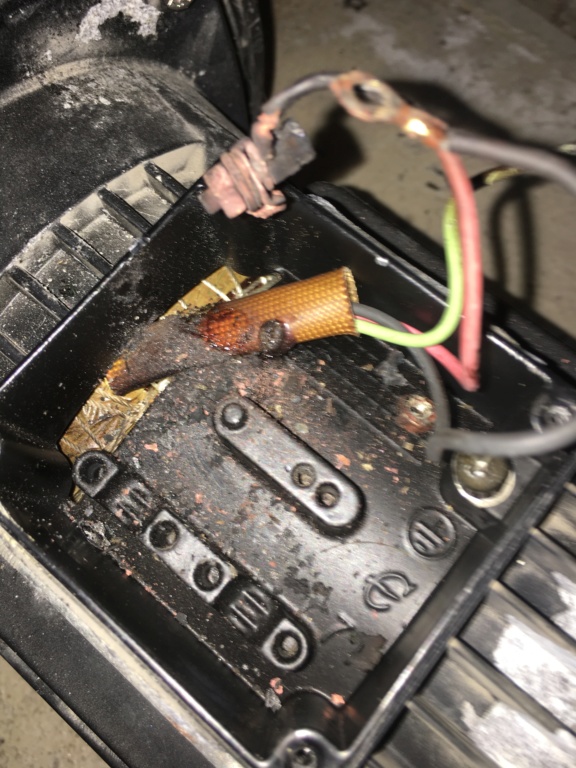

voilà une petite photo que j'avais fait avant d'aspirer mais c'est un peu collant et gras comme je le disais (en plus ça ne sent pas très bon...).

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  Paulo-17 le Sam 4 Aoû 2018 - 19:44



Pour le mode d'emploi c'était celui d'un ohmmetre lol!

Franchement je dirais évite les pros car c'est très difficile de savoir lequel est honnête, le fil que tu prends pour un jaune/vert doit etre un blanc car pas de terre dans le stator.

Si tu aurais un voisin ou un ami que à un ohmmetre il faudrait mesurer les valeurs, le schéma en fin de sujet.

Nettoie tout ce que tu vois avec de l’alcool à brûler ou équivalant (essence F etc.), tu laisse sécher (en ce moment facile Mdr ) et tu fais tes mesures, elles ne seront pas identique à mon schéma (pompe 0.75 CV) mais les proportions doivent ressembler, si 2 fils sont en court-circuit ou 1 voir plusieurs sonnent à la terre (carcasse) c'est poubelle.





Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018

Paulo-17
Paulo-17
Admin

Nombre de messages : 13695
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Sam 4 Aoû 2018 - 20:31

Ok, Merci Paulo-17,
Lol pour le mode d'emploi boulet1

J'ai compris, je nettoie et laisse sécher.
Je vais voir pour le ohmmètre (je pense que lundi je vais aller m'en acheter un, car c'est bien utile) mais je n'ai pas compris, les valeurs de ton schéma sont où stp?
J'ai noté : si court-circuit entre fils ou masse... j'ai plus qu'à acheter une nouvelle pompe down

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  Paulo-17 le Sam 4 Aoû 2018 - 20:43

OlivierB a écrit:Ok, Merci Paulo-17,

J'ai noté : si court-circuit entre fils ou masse... j'ai plus qu'à acheter une nouvelle pompe  down

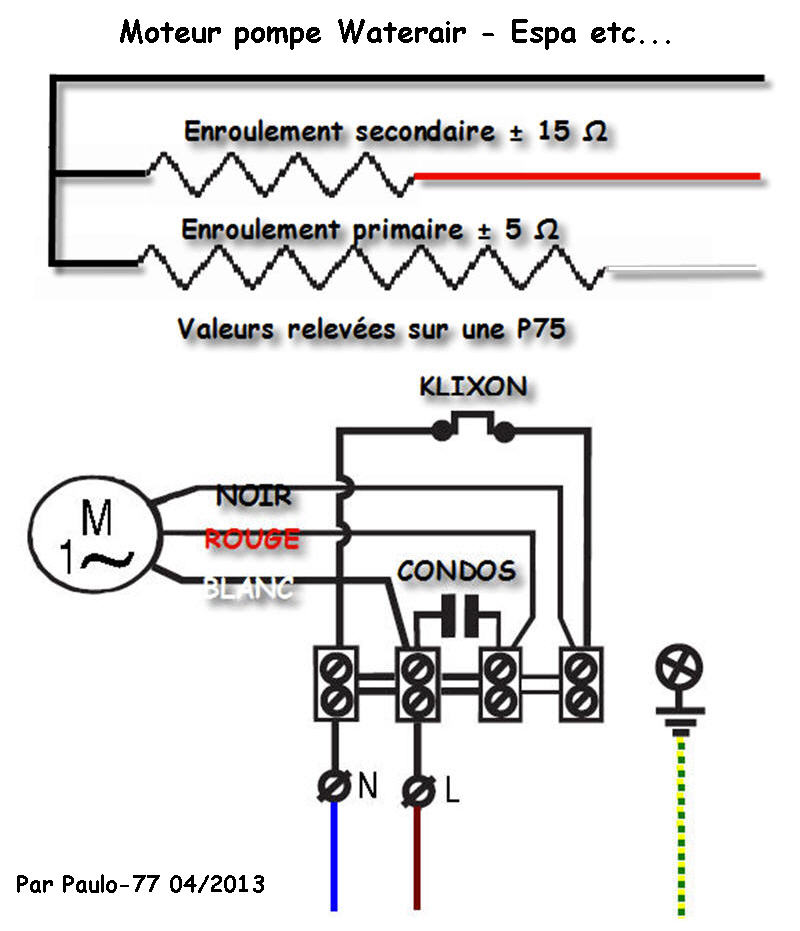

J'ai oublier le schéma Mdr





Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018

Paulo-17
Paulo-17
Admin

Nombre de messages : 13695
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  Paulo-17 le Sam 4 Aoû 2018 - 20:51



Donc bien sûr tu n'as pas de Klixon et ta protection de pompe (disjoncteur) laisse à désirer (pas suffisamment sensible).




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 22 décembre 2018

Paulo-17
Paulo-17
Admin

Nombre de messages : 13695
Age : 67
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Sam 4 Aoû 2018 - 21:42

Merci
Donc si j'ai bien compris je teste la résistance entre fil noir et fil rouge, puis entre fil noir et fil blanc (même si le mien est jaune-verdâtre...). Je dois avoir des valeurs proches de ton schéma. Si ce n'est pas le cas, c'est mauvais signe...
La protection de la pompe : oui tu as raison, elle laisse certainement à désirer sauf que du coup le court-circuit m'a fait péter les différentiels au tableau du local technique et celui de la maison qui est dédié à cela. En attendant, je me demande si ce ne sont pas les produits chimiques du condensateur qui, une fois la 'combustion' lancée, ont continué à réagir jusqu'à provoquer un court-circuit. Et ça c'est pas top... le feu n'était peut-être pas loin. Et quand tu sens l'odeur du condensateur (enfin ce qu'il y avait à l'intérieur), au secours !!!

Je te remercie beaucoup Paulo-17.
Bravo pour tes forums et ta réactivité. T'es pas en vacances ? Mdr

Je pense que mon Lundi est bien occupé.

Je reviens ensuite vers toi si tu veux bien.

Merci encore  prosterne

Olivier

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Lun 6 Aoû 2018 - 14:38

Bonjour Paulo-17,
Comment ça va par ces chaleurs infernales ?
J'ai acheté un multimètre. Pas très à l'aise avec, j'ai lutté un peu et voilà ce que j'ai fini par avoir dans les mesures en calibrant à 2000 ohms :
fil noir / fil rouge : 3 ohms
fil noir / fil blanc : 6 ohms
Pas bon signe hein ?
Entre temps le forum était en panne... Crying or Very sad
J'ai appelé un pisciniste qui m'a conseillé de tenter déjà de voir si la pompe fonctionne (quitte à faire sans condensateur en démarrant manuellement le ventilo).
Il m'a conseillé un branchement comme le tient.
Petite question , sans klixon, en fait que la phase soit sur le blanc (sur ton schéma) ou sur le noir, ça ne change rien, non ? Et donc inversement pour ne neutre, d'accord?
Merci de me dire si je vais faire une bêtise...
Cordialement

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  OlivierB le Lun 6 Aoû 2018 - 17:28

Test effectué.
Démarrage sans condensateur, elle démarre toute seule... mais faiblement (faible débit) et après 15 secondes, arrêt.
Je crois que la messe est dite. pale
Merci Paulo-17 pour tes conseils et bonne continuation pour ton forum ! Very Happy
Bien cordialement
Olivier

OlivierB

Nombre de messages : 8
Localisation : 10
Date d'inscription : 04/08/2018

Revenir en haut Aller en bas

Re: Boîtier pour condensateur HS pompe

Message  Paulo-17 le Lun 6 Aoû 2018 - 21:18



C'est normal que ta pompe ne fonctionne pas bien sans condensateur et pas longtemps, de plus son absence peut faire griller le stator.

Oui peu importe la position du neutre et de la phase ça peut etre inversée.
