Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Mar 3 Nov 2020 - 12:33

Besoin d'un schéma - Page 2 1301310943382112410819787

Pour la partie pompe c'est pas mal, par contre ça m’étonnerais qu'il n'y ai pas une alimentation direct permanente sur les régulations.

Paulo-17
Admin

Nombre de messages : 15101
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Nicolas59600 Mer 2 Fév 2022 - 9:49

Bonjour paulo-17 pourrais tu me contacter en privé svp pour quelques informations.
Merci.
Bonne journée

Nicolas59600
Bébé nageur
Bébé nageur

Nombre de messages : 16
Localisation : JEUMONT
Date d'inscription : 13/12/2021

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty besoin photos

Message  manuleto Ven 1 Avr 2022 - 12:04

Bonjour Paulo,
Je me permets de vous solliciter pour savoir comment brancher correctement l'électrolyseur gold 50.
Peut-on échanger en mode privé pour m'aider à comprendre ce qui n'est pas explicité dans les informations fournisseur.
Merci

manuleto
Bébé nageur
Bébé nageur

Nombre de messages : 11
Age : 57
Localisation : 59790
Date d'inscription : 09/03/2022

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Ven 1 Avr 2022 - 14:05

Besoin d'un schéma - Page 2 1301310943382112410819787

Tu m'envois sur mon adresse mail la doc que tu dispose et ce que tu veux savoir en plus.




Dernière édition par Paulo-17 le Mar 14 Juin 2022 - 7:23, édité 1 fois


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  ds1327 Ven 10 Juin 2022 - 15:57

Bonjour,
j ai pour ma piscine une pompe De filtration star rite mono S5P2R
brancher apres un disjoncteur 20 amp.
Poucez vous me dire si il faut que je rajoute un fusible thermique ou si je peu la brancher directement sur le disjoncteur 20 amp ?

ds1327

Nombre de messages : 1
Localisation : gottechains
Date d'inscription : 10/06/2022

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Sam 11 Juin 2022 - 11:50

Besoin d'un schéma - Page 2 1301310943382112410819787

Il manque la lettre qui est derrière le "R", c'est elle qui donne la puissance donc le disjoncteur à adapter.  sans com


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty PAC NOVARDEN_NSH60i Branchement

Message  Rensu25 Mer 15 Juin 2022 - 14:49

Bonjour Paulo.
Pourrais-tu m’aider s’il te plait. J’ai acheté un PAC NOVARDEN_NSH60i et je voudrais le câblé suivant le schéma ci-dessous (j'ai un peu près la même installation que sur le schéma: PAC + pompe filtre 600w + Electro-Stérilisateur):Besoin d'un schéma - Page 2 2777010

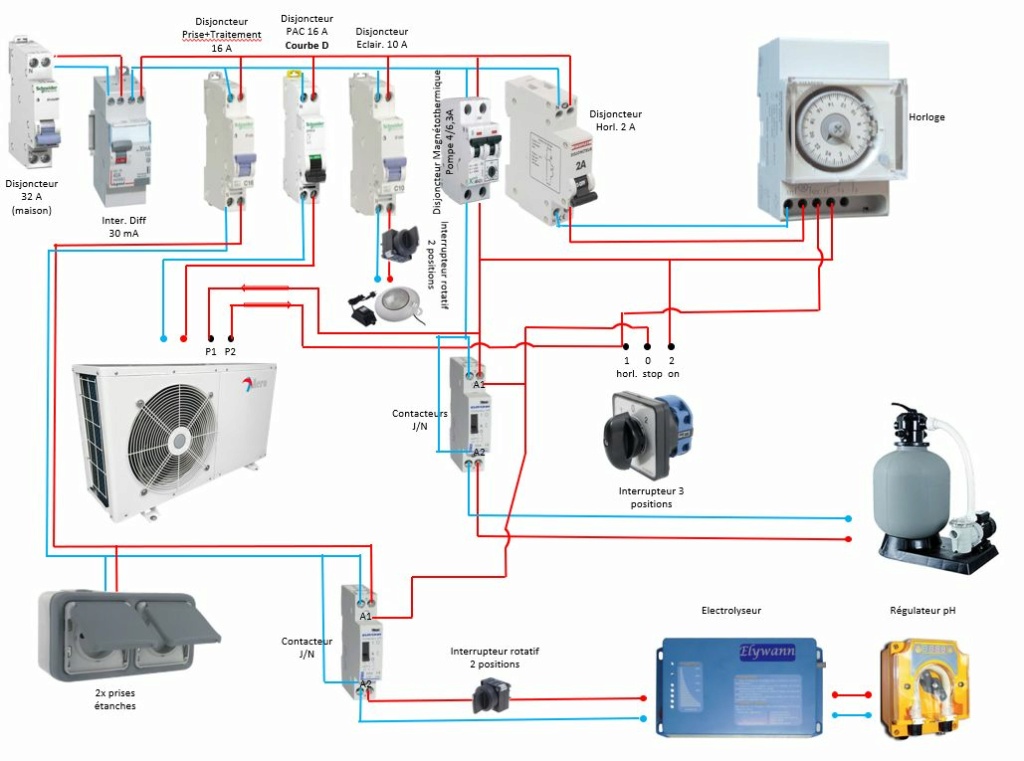

La question que je me pose concernent mes connecteurs P1/P2 et A1/A2, je ne sais pas si mes connecteurs p1 et p2 ce sont des connecteurs sec ou humide. Voici le schéma présent dans le manuel d'installation:

Besoin d'un schéma - Page 2 Forum110
Besoin d'un schéma - Page 2 Forum210


Merci pour votre aide.

Rensu25

Nombre de messages : 2
Age : 45
Localisation : VAUJOURS
Date d'inscription : 15/06/2022

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Jeu 16 Juin 2022 - 20:50

Besoin d'un schéma - Page 2 1301310943382112410819787

C'est un contact sec de faible intensité donc si ta pompe fait 500 Watts ou plus il faut ajouter un contacteur.


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Rensu25 Ven 17 Juin 2022 - 10:11

Merci beaucoup Very Happy. Il me reste plus que à câbler suivant le chemin ci-dessus.

Rensu25

Nombre de messages : 2
Age : 45
Localisation : VAUJOURS
Date d'inscription : 15/06/2022

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Branchement coffret W******

Message  stef3074 Mar 28 Fév 2023 - 12:10

Bonjour Paulo,

Je donne un coup de pouce à une amie qui possède un coffret électrique W****** couplé à un ancien coffret électrique (posé d'origine).

Je lui ai proposé de "faire le ménage" et de démêler tout cela afin de mettre les branchements aux normes et "propres".

Le module W****** est un boitier piscine connecté avec sonde analyser connectée AC1 + connexion à une application smartphone.
Les schémas de branchement ne sont pas disponible sur leur site et personne ne répond à mes sollicitations.
Les équipements de la piscine sont une lampe basse tension dans la piscine, une pompe à chaleur mono (puissance max absorbée 3,1kw), une pompe à filtration, et un régulateur de pH (c'est ce que j'ai pu identifier).

N'étant pas familier avec les coffrets de piscine, j'ai donc besoin de votre aide pour connecter le boitier W****** seul. L'ancien boitier n'étant plus nécessaire je pense.
L'alimentation est faite en amont avec un disjoncteur 20A et un inter diff de 63A.

Voici les photos de l'installation actuelle (attention ça pique les yeux !)
Besoin d'un schéma - Page 2 Img_2011
Besoin d'un schéma - Page 2 Img_2010
Besoin d'un schéma - Page 2 Img_2012

D'avance je vous remercie.

Stef.

stef3074

Nombre de messages : 1
Localisation : Alsace
Date d'inscription : 28/02/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Jeu 2 Mar 2023 - 22:05

Besoin d'un schéma - Page 2 1301310943382112410819787

De l'ancien tableau il faut récupérer le thermique, si tu m'envois les photos je peux essayer de comprendre ta demande.





Dernière édition par Paulo-17 le Lun 9 Oct 2023 - 21:28, édité 1 fois


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Dim 24 Sep 2023 - 14:53

Bonjour,

Je souhaite brancher un coffret hors gel marque gel elec sur mon coffret de filtration de marque aquacoffret présent dans mon local technique et j’aurai besoin de votre aide pour y arriver

Merci d’avance

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Lun 9 Oct 2023 - 21:27

Besoin d'un schéma - Page 2 1301310943382112410819787

Tu te sert du contact du Gelelec pour alimenter ton contacteur.


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Loïc42530 aime ce message

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Lun 9 Oct 2023 - 21:34

Serait-il possible d’avoir un shéma pour le branchement car je suis pas super fort en électricité ?

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Lun 9 Oct 2023 - 21:38

Besoin d'un schéma - Page 2 1301310943382112410819787

Loïc42530 a écrit:Serait-il possible d’avoir un shéma pour le branchement car je suis pas super fort en électricité ?


Simple tu donne le schéma de ton hors gel ( car il leur arrive de modifier ) et de ton tableau que je ne connais pas.


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Loïc42530 aime ce message

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Lun 9 Oct 2023 - 21:42

Je vous envoie les photos du coffret

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Lun 9 Oct 2023 - 21:43

Besoin d'un schéma - Page 2 Img_8018
Besoin d'un schéma - Page 2 Img_8017
Besoin d'un schéma - Page 2 Img_8016

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Mar 10 Oct 2023 - 18:55

Besoin d'un schéma - Page 2 1301310943382112410819787

Si mon schéma Gelelec est à jour tu branche l'alimentation 230 v sur 7 et 8 et tu utilise le contact 4 et 5 que tu raccorderas sur 3 et 4 de ton horloge.

Comme cela tu sera en priorité simple, cet à dire qu'il ne faut pas mettre ton interrupteur de façade sur arrêt.



Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Loïc42530 aime ce message

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Jeu 12 Oct 2023 - 9:17

Merci pour votre réponse
Je laisse donc l’interrupteur en mode auto ?

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Jeu 12 Oct 2023 - 11:09

Loïc42530 a écrit:Je laisse donc l’interrupteur en mode auto ?

Oui absolument sans com


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Jeu 12 Oct 2023 - 11:30

Donc je raccorde un fil de 1,5 mm2 en parallèle sur la cosse 3 et la cosse 4 de l’horloge je laisse en mode auto et je raccorde sous mon disjoncteur avec du 1,5 mm2 pour l’alimentation du gel elec ?

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Jeu 12 Oct 2023 - 18:10

prosterne


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Loïc42530 aime ce message

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Jeu 12 Oct 2023 - 18:12

Votre smiley veux dire oui ?

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Paulo-17 Jeu 12 Oct 2023 - 18:16

Loïc42530 a écrit:Votre smiley veux dire oui ?
OUI sinon j'en aurais mis un qui fait la grimasse.


Besoin d'un schéma - Page 2 091026114230211244722717
Besoin d'un schéma - Page 2 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Loïc42530 aime ce message

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Jeu 12 Oct 2023 - 18:22

Besoin d'un schéma - Page 2 Img_8010

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Loïc42530 Jeu 12 Oct 2023 - 18:22

Le shema est donc celui là à faire pour le branchement ?

Loïc42530
Bébé nageur
Bébé nageur

Nombre de messages : 10
Localisation : Saint Genest Lerpt
Date d'inscription : 24/09/2023

Revenir en haut Aller en bas

Besoin d'un schéma - Page 2 Empty Re: Besoin d'un schéma

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
