Branchement électrique PAC, electrolyseur et contrôleur PH

4 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Branchement électrique PAC, electrolyseur et contrôleur PH

Message  d0m Mer 12 Juin 2013 - 7:50

Bonjour,

J'ai quelques interrogations concernant le branchement électrique de la PAC Poolex Jetline 85, de l'électrolyseur Pool Technologie Just Salt et du contrôleur de PH Pool Technologie JustPh.

Pour la PAC, j'ai vu plein de messages et en particulier celui de Paulo intitulé "Asservissement PAC Poolex ou O'Foehn" avec un relais pour commander la PAC.

Pour l'électrolyseur et le contrôleur de PH, la doc technique de Pool Technologie recommande de les brancher sur la pompe de telle manière qu'ils fonctionnent simultanément avec celle ci.
Faut il un ou deux autres relais ? Ou puis je brancher tout directement avec la pompe ?

Merci d'avance de vos conseils car j'avoue être un peu perdu.
d0m


d0m
Bébé nageur
Bébé nageur

Nombre de messages : 29
Localisation : Dijon
Date d'inscription : 21/06/2012

http://ginhac-family.com

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Ven 14 Juin 2013 - 21:08

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787
d0m a écrit:Pour la PAC, j'ai vu plein de messages et en particulier celui de Paulo intitulé "Asservissement PAC Poolex ou O'Foehn" avec un relais pour commander la PAC.

Le relais commande la pompe de filtration sur ordre de la Pac quand le besoin se fait sentir, pas le contraire.

Pour l'électrolyseur et le contrôleur de PH, la doc technique de Pool Technologie recommande de les brancher sur la pompe de telle manière qu'ils fonctionnent simultanément avec celle ci.
Faut il un ou deux autres relais ? Ou puis je brancher tout directement avec la pompe ?

Tu peu brancher tes deux appareils en parallèle avec la pompe ça ne pose pas de soucis car leur consommation n'est pas importante.

Tu branche ta pompe, ton électrolyseur et ton régulateur de pH au même endroit comme ce plan:

Branchement électrique PAC, electrolyseur et contrôleur PH Tablea16

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  d0m Ven 14 Juin 2013 - 21:38

Bonsoir,

Merci Paulo pour cette réponse claire.
Juste une dernière question.
Sur le schéma, le relais est un simple contacteur jour/nuit de chauffe eau qui est commandé non pas par les heures creuses du compteur EDF mais par la PAC.
Lorsque la PAC démarre, les signaux P1 et P2 ferment le relais et permettent ainsi à la pompe de démarrer.
C'est bien çà ?

As tu une référence spécifique de relais ou n'importe lequel convient à partir du moment que c'est un 220V 20 ou 25 A ?

d0m

d0m
Bébé nageur
Bébé nageur

Nombre de messages : 29
Localisation : Dijon
Date d'inscription : 21/06/2012

http://ginhac-family.com

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Ven 14 Juin 2013 - 22:11

d0m a écrit:Bonsoir,

Merci Paulo pour cette réponse claire.
Juste une dernière question.
Sur le schéma, le relais est un simple contacteur jour/nuit de chauffe eau qui est commandé non pas par les heures creuses du compteur EDF mais par la PAC.
Lorsque la PAC démarre, les signaux P1 et P2 ferment le relais et permettent ainsi à la pompe de démarrer.
C'est bien çà ?

Oui c'est ça

As tu une référence spécifique de relais ou n'importe lequel convient à partir du moment que c'est un 220V 20 ou 25 A ?

Du moment que tu utilise un relais de qualité (NF) de grande marque réputés (SCHNEIDER, HAGER, LEGRAND etc..), c'est bon, seul l'emplacement des branchements peut varier, à ce moment si tu a un problème je t'indiquerais la marche à suivre, je choisi ce type de relais car on le trouve facilement et les tarifs sont correct grâce à un nombre de vente très important.

d0m


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  d0m Ven 14 Juin 2013 - 22:25

Merci Paulo,
Je ne manquerai pas de te demander si j'ai un souci de branchement.
d0m

d0m
Bébé nageur
Bébé nageur

Nombre de messages : 29
Localisation : Dijon
Date d'inscription : 21/06/2012

http://ginhac-family.com

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty DEMANDE CONFIRMATION SCHEMA + MATERIEL

Message  tiobi Dim 11 Aoû 2013 - 11:36

Bonjour à vous ! Ma question s'adresse à Paulo dont j'ai repris la photo du tableau electrique, et pour lequel j'aimerais prévoir l'electrolyseur et le regul PH. J'ai essayé de suivre ses consignes (j'y connais rien en elec!) et j'aimerais, Paulo, que tu me confirmes la validité du schéma que j'ai complété.

Branchement électrique PAC, electrolyseur et contrôleur PH Tablea10

Ma pompe est une P75 et j'ai remarqué dans mon tableau un détail qui me laisse un peu perplexe... Le dijoncteur pompe me semble léger, tant niveau qualité qu'amperage : marque treyis C10  4500  3  230V... Un 20A bipolaire magneto thermique courbe C (ou D ?) de marque legrand n'est il pas preferable ? Qui dit magneto thermique dit réglage il me semble, et si oui sur combien ?

Concernant la PAC (jetline p65 de 1250 w pour eva 32 mcube), quel type de dijoncteur ? : magneto thermique aussi ? courbe C ou D ? 16 A ? uni/bipolaire ?

Concernant le contacteur, pourquoi bien des schémas en prévoient 2 ? Il y aurait un contacteur PAC ==> POMPE (qui apparait sur le dessin) et un contacteur pompe ==> ? ... Quel en est l'utilité ? Pour précision des exemples de schémas avec 2 contacteurs (ou contacteur + relais et son support bleu sachant qu'un relais a les mêmes fonctions me semble-t-il):

- celui posté par besnard :  Branchement électrique PAC, electrolyseur et contrôleur PH Tablo_11

- un autre avec relais : Branchement électrique PAC, electrolyseur et contrôleur PH Tablea11

Pas question ici de remettre en doute tes conseils Paulo (et comment j'y connais rien!), juste comprendre en quoi un deuxième contacteur, pourrait, dans telle ou telle situation qui m'échappe, s'avérer utile.

Un grand MERCI par avance !

A+
TIOBI

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Dim 11 Aoû 2013 - 23:01

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787
tiobi a écrit:Bonjour à vous ! Ma question s'adresse à Paulo dont j'ai repris la photo du tableau electrique, et pour lequel j'aimerais prévoir l'electrolyseur et le regul PH. J'ai essayé de suivre ses consignes (j'y connais rien en elec!) et j'aimerais, Paulo, que tu me confirmes la validité du schéma que j'ai complété.

N'oubli pas que j'ai fais ce schéma pour un membre ce n'est pas un schéma général, il alimentait sa Pac par un tableau différent que celui de la piscine.
Si ton ensemble électrolyse + régulateur se branche comme ça (en parallèle avec la filtration) ça marche mais il ne sont pas tous pareil, beaucoup ont un double branchements (alimentation permanente + filtration).

Il serait judicieux d'attendre que tu ai le matériel car les branchements peuvent etre complètement différents.


Ma pompe est une P75 et j'ai remarqué dans mon tableau un détail qui me laisse un peu perplexe... Le dijoncteur pompe me semble léger, tant niveau qualité qu'amperage : marque treyis C10  4500  3  230V... Un 20A bipolaire magneto thermique courbe C (ou D ?) de marque legrand n'est il pas preferable ? Qui dit magneto thermique dit réglage il me semble, et si oui sur combien ?

Remplacer le disjoncteur C10 n'a pas d'interet sauf à se faire plaisir d'avoir du matériel de qualité, tu le changera quand il cramera, de tout façon un 20 A serait une grosse erreur car déjà avec un 10 A les pompes arrivent à cramer sans qu'il ne saute alors 20 A c'est mort, avec uniquement la pompe branché dessus un C6 serait surement très bien.

Pour protéger convenablement le matériel il faut etre au plus prés de sa consommation.

Par contre ajouter un disjoncteur magnéto thermique réglable en seuil (appelé disjoncteur moteur) est une bonne solution (mieux que de changer le C10) pour préserver la pompe mais le coût est important > 100 € pour une grande marque comme celui que j'utilise sur une de mes pompes, le DM de marque Télémécanique placé à gauche du tableau de droite, la pompe qui est derrière est une 1.5 CV qui consomme en P1 1.4 kW et le reglage est à 4 A pars que j'ai contrôlé la consommation réel qui est à 3.8 A comme ça au moindre problème le disjoncteur saute sans griller la pompe, la seul fois où il a disjoncté c'est quand le condensateur à commencer à faiblir.


Branchement électrique PAC, electrolyseur et contrôleur PH 1-tabl10

Concernant la PAC (jetline p65 de 1250 w pour eva 32 mcube), quel type de dijoncteur ? : magneto thermique aussi ? courbe C ou D ? 16 A ? uni/bipolaire ?

Tous les disjoncteurs du commerce sont magnéto thermique et le terme unipolaire ou bipolaire est souvent mal utilisé, un disjoncteur unipolaire n'a qu'un fil et n'est pas autorisé en installation électrique en France
Branchement électrique PAC, electrolyseur et contrôleur PH 4650b9c7cd421
Un disjoncteur standard (courbe C) de 16 A Phase + Neutre (deux fils mais seul la phase est protégée donc protection unipolaire mais appelé bipolaire) fera très bien l'affaire et sera suffisant pour absorber les intensités de démarrage (absorbe entre 5 et 10 intensité nominale), 20 A si le câble d'alimentation fait plus de 15 m, un courbe D (10 à 14 in) serait mieux mais le coût est prohibitif et dans 99% des cas un courbe C va très bien.
Branchement électrique PAC, electrolyseur et contrôleur PH 4650b9c7cdbf2
Les disjoncteurs qui protègent les deux fils vraiment bipolaire sont souvent utilisé en tertiaire car leur pouvoir de coupure est supérieur (10 kA) mais fonctionne comme un "Phase + Neutre"
Branchement électrique PAC, electrolyseur et contrôleur PH 4650b9c7ce3bf.


Concernant le contacteur, pourquoi bien des schémas en prévoient 2 ? Il y aurait un contacteur PAC ==> POMPE (qui apparait sur le dessin) et un contacteur pompe ==> ? ... Quel en est l'utilité ? Pour précision des exemples de schémas avec 2 contacteurs (ou contacteur + relais et son support bleu sachant qu'un relais a les mêmes fonctions me semble-t-il):

- celui posté par besnard :

C'est un de mes schéma que Besnard a posté et j'ai prévu deux contacteurs pour dissocier les ordres afin qu'ils soient complètement indépendants, bien plus pratique pour trouver une panne et ils sont là aussi pour préserver l'horloge et/ou la carte de la Pac car un contacteur jour/nuit coûte bien moins cher, si l'installation est complexe et la Pac alimenté par un différentiel différent le contacteur supplémentaire est un obligation.

Contacteur, relais désigne souvent la même chose, mais si on est pointu un relais est une commande et un contacteur est une alimentation de puissance.

C'est comme ça que mes tableaux sont câblé un contacteur par commande et la totalité des circuits de commande ainsi que le matériel pointu est protégé par un 2 A.


- un autre avec relais :

Ce schéma doit etre sortie de son contexte car le relais bleu n'a aucune interet, il vaut mieux utiliser un contacteur pour doubler la fonction, je pense que le schéma à été fait pour transformer une information de tension en contact sec, en plus mettre un 16 A pour protéger une horloge c'est pas cohérent un 2 A serait bien plus judicieux.

Pas question ici de remettre en doute tes conseils Paulo (et comment j'y connais rien!), juste comprendre en quoi un deuxième contacteur, pourrait, dans telle ou telle situation qui m'échappe, s'avérer utile.
Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  tiobi Lun 12 Aoû 2013 - 2:59

Bonjour Paulo, mercipour tout, ta réponse est très complète, on en apprend des choses! Je me permets de rebondir, pour précision, sur 2-3 réponses que tu m'as faites...


N'oubli pas que j'ai fais ce schéma pour un membre ce n'est pas un schéma général, il alimentait sa Pac par un tableau différent que celui de la piscine.
Si ton ensemble électrolyse + régulateur se branche comme ça (en parallèle avec la filtration) ça marche mais il ne sont pas tous pareil, beaucoup ont un double branchements (alimentation permanente + filtration).

Il serait judicieux d'attendre que tu ai le matériel car les branchements peuvent etre complètement différents.

Mais sachant que j'ai le même tableau wat, et que j'en prévois un autre plus grand à coté sur lequel se trouve l'interrupteur 30MA, et à coté duquel je pourrais placé le dijoncteur PAC 20a (dist>15 m... mercipour l'info:lol: ), rien ne s'oppose à ce que je fasse pareil n'est-ce pas ?

Concernant le traitement, je pense me tourner vers le zodiac EI10 et sa regul dont la notice précise :
"l'EI 10 peut être raccordé de 2 manières:
- soit asservi directement à la filtration (appareil alimenté uniquement durant les périodes de filtration)
- soit connecté à une alimentation de courant permanente grâce à la présence du détecteur de débit (avec protection 30 MA en tête)

Donc si j'ai bien compris la première option semble correspondre au montage parallèle que j'ai dessiné, sauf erreur ? ... Avec éventuellement possibilité de prévoir à l'intérieur de la plage filtration 2 plages plus réduites pour l’électrolyse via son programmateur ?

La deuxième concerne son branchement sur une prise d'un circuit indépendant protégé par un dijonteur (2A?)... auquel je rajouterais bien un interrupteur avant l'arrivée au tableau car le détecteur de débit ne m'inspire pas confiance (cf des sujets d'explosion de la cellule sur un montage by pass où la cellule fonctionne malgré l'absence d'eau... puis explose oops)... Dans ce cas programmation de 2 plages horaires possible sans souci.

... Tu opterais pour laquelles des 2 Paulo ?

Une parenthèse concernant ce matos et ce qui m'attire : prix des cellules très abordable (200 euros environ c pas rien quand on voit la plupart à 400-500:shock: ) elles mêmes étant encore garanties 2 ans, et ce sans justification vraiment nécessaire... Je soulève ces données en comparaison de celles observées chez pooltechnologie, une bonne marque, mais dont le service garantie m'a un peu refroidi : justification requise que c'est pas de notre faute, cellule garantie 1 an pour les nouvelles qu'on rachète et vu leur prix (dans les 450) c'est pas très cool. Au départ j'étais parti sur un OCLAIR de piscine center + regul zodiac (le même) à 800 euros le tout (pas mal!)... Mais j'ai été contraint de rebrousser chemin quand j'ai pris connaissance de la durée du cycle d'inversion, qui n'est que de 4 h, avec impossibilité de régler ;ça me parait peu, et même si mon eau est dure, j'aurais au moins préféré 6heures. A ce rythme, je risque de passer souvent à la caisse pour les cellules (ah c'est sûr elles seront propres!) avec à chaque fois une garantie d'un an seulement. Bon voilà ça peut être bon à savoir pour ceux que ça intéresse, car on oublie souvent les investissement futurs face à un prix de départ très attractif.
Après je me goure peut être complètement, leur cellule (communes pour tous leurs coffrets bas/haut de gamme) sont peut être top qualität et durent plus que je ne le pense... Si certains ont des retours à me donner.

Concernant zodiac ceci dit, c'est pas clair non plus... Il est stipulé que la durée d'inversion est réglable, mais il n'y aurait en fait que 2 options, soit 2h30 soit 5 heures et rien n'est mentionné dans la notice pour la marche à suivre, seul un message qui consisterait à demander au revendeur de régler lui même par rapport à la dureté de notre eau... Mouais super. J'ose espérer qu'elle est préréglée sur 5 heures, si quelqu'un peut me le confirmer... Enfin, vu le prix de la cartouche et même si l'ensemble me revient 200 euros plus cher, me vlà parti sur du zodiac exclusivement.

En gros c'est peut être moins fiable, mais leur garanti et le prix des cellules sauvent les meubles.


Merci pour l'explication sur les dijoncteurs c'est bien plus clair !

C'est un de mes schéma que Besnard a posté et j'ai prévu deux contacteurs pour dissocier les ordres afin qu'ils soient complètement indépendants, bien plus pratique pour trouver une panne et ils sont là aussi pour préserver l'horloge et/ou la carte de la Pac car un contacteur jour/nuit coûte bien moins cher, si l'installation est complexe et la Pac alimenté par un différentiel différent le contacteur supplémentaire est un obligation.

Quand tu parles d'installation complexe Paulo, j'imagine que tu la rends complexes pour isoler l'endroit d'éventuelles pannes c'est ça? Un peu à la façon d'un dijoncteur différentiel... Mais s'il y a un différentiel dédié à la PAC de façon indépendante, en quoi est-ce nécessaire d'y adjoindre un contacteur pour protéger la carte ? Je t'avoue être perdu à ce niveau. Si des fois je reste qu'avec un seul contacteur, les ordres ne seraient pas indépendants (je me surprends à parler une autre langue)... en fait je dois pas maitriser la définition d'un contacteur... bref moi ce que je voudrais c'est conserver l'indépendance de la filtration via son horloge tout en l'asservissant à la PAC qui serait du même coup indépendante elle aussi... d'où ma question : avec un seul contacteur c'est possible ? Maintenant je suis pas contre un schéma avec 2 contacteurs rabbit, si c'est pas trop compliqué.

A+ !

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Lun 12 Aoû 2013 - 9:01

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787

Voila un branchement de Pac (deux modeles possible)avec un seul relais qui est majoritairement utilisé:

Branchement électrique PAC, electrolyseur et contrôleur PH Tablea10

Horloge et asservissement fonctionne en même temps en fonction de celui qui commande.

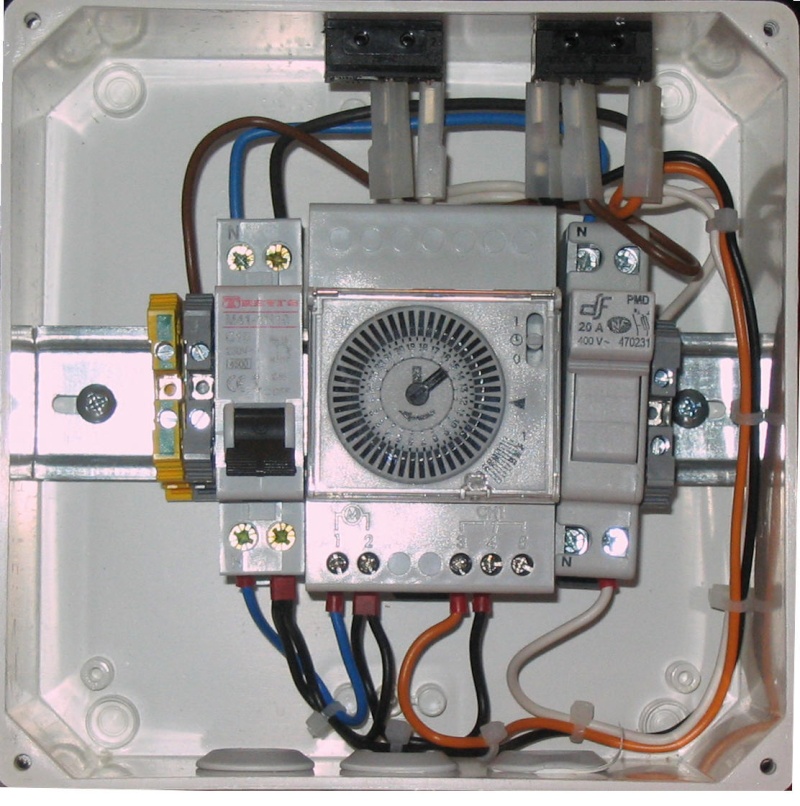

Je suppose que tu a ce tableau d'origine:

Branchement électrique PAC, electrolyseur et contrôleur PH Tablea11

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  tiobi Mer 14 Aoû 2013 - 10:03

Bonjour Paulo ! Je te remercie pour ce schéma, qui correspond effectivement à mon tableau d'origine !
Bonne journée !
A+
TIOBI

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Mer 14 Aoû 2013 - 21:01

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787

Il faudrait que tu te fixe sur la Pac car suivant le modèle tu n'a pas besoin de relais du tout, si tu prend un régulateur de pH Zodiac il faut une prise de courant (protégée par un 2 A) en plus de l'asservissement.

Moi perso j'ai choisi un Justsalt pour l’électrolyseur pars-que le Zodiac n'avait pas suffisamment de réglage pour mon installation et en fin de compte ils avait limité certain réglage (à la demande des utilisateurs) et il me remplace la carte pour avoir les réglages que je voulais (bien difficile d'avoir la même chose chez Zodiac), c'est vrai que la garantie n'est pas inconditionnel mais elle est de quatre ans ça peut compenser.

Si tu change l'horloge je te ferais le schéma avec les autres raccordements si besoin.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  tiobi Jeu 15 Aoû 2013 - 10:00

Bonjour Paulo, alors concernant la PAC, il s'agit d'une poolex jetline P65 (en cours d'acheminement). Le pack electrolyse est bien du zodiac, arraché chez piscine center pour 909 euros (ei10g/h +ph perfect). Effectivement, il n'existe en fait que 2 réglages (2h30 ou 5 h, 5 h par défaut) et compte tenu de la dureté de mon eau (28°), 5 h devrait convenir. Avec un peu de chance (celle de besnard je crois), la cellule sera usée avant la fin de la garantie Laughing . Justsalt c'est excellent je sais bien, mais un peu cher pour mes finances actuelles... Surtout, les cellules sont pas données non plus, 2x + cher que chez zodiac sur le modele EI...Après d'ici là, avec 4 ans de garantie sur la cellule, t'es tranquille. Enfin voilà j'ai finalement la chance que mon eau soit dure, ce qui ne m'oblige pas à investir sur un modèle plus coûteux pour le réglage. Pis bon, je n'ai pas specialement surdimensionné l'electrolyseur (en vue d'user moins la cellule), donc à priori, je n'aurai pas à me pencher de trop sur les autres paramètre.

Voilà Paulo, si effectivement tu te sens de compléter le schéma que tu m'avais adressé je suis preneur ! Laughing Alors il faut une prise de courant pour le ph perfect c'est ça ? Laquelle est relié sur un dijoncteur 2A, et l'electrolyseur l'est directement sur la pompe c'est ça, avec le même dijoncteur pour les 2 ?

A+ !

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Jeu 15 Aoû 2013 - 21:26

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787
tiobi a écrit: Voilà Paulo, si effectivement tu te sens de compléter le schéma que tu m'avais adressé je suis preneur ! Laughing Alors il faut une prise de courant pour le ph perfect c'est ça ?

Oui c'est bien ça

Laquelle est relié sur un dijoncteur 2A,

et l'electrolyseur l'est directement sur la pompe c'est ça, avec le même dijoncteur pour les 2 ?

Affirmatif
Il te restera un disjoncteur pour la PAC et un contacteur jour/nuit pour l'asservissement.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  tiobi Lun 19 Aoû 2013 - 7:59

Bonjour et Merci Paulo ! ... Dernière chose, est-ce qu'un simple relais (beaucoup moins cher) peut remplacer ce contacteur ?
MERCI
A+

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  tiobi Lun 19 Aoû 2013 - 8:45

Bon je reviens vers toi, à priori ça devrait aller... Ebay et ses enchère ramène le prix autour de 30 euros, par contre j'en prends un 20 A ou 25 A ? MERCI

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Lun 19 Aoû 2013 - 8:55

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787

Je doute que tu puisse trouver un relais de 20 A capable d'absorber le pouvoir de coupure d'un moteur qui soit moins cher.

On trouve du sans marque à 30 €,  http://www.bricodepot.fr/melun/contacteur-journuit-20a/prod2615/
du correct à 40 €,   http://www.castorama.fr/store/Contacteur-jour-nuit-20-A-2-F-230-V-AEG-PRDm820755.html
pour le haut de gamme bien sûr il faut casquer 60/70 €, http://www.castorama.fr/store/Contacteur-bipolaire-jour---nuit-25-A-Legrand-PRDm824467.html

Edit: 20 A c'est bon.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  tiobi Lun 2 Sep 2013 - 6:55

Bonjour Paulo et Merci pour tes conseils... J'ai donc pu obtenir un legrand, par contre je l'avais déjà commandé à un vendeur ebay qui en avait en quantités limitées et j'ai pris un 25A J/N (et pas 20A comme conseillé). Voilà, en espérant qu'il conviendra également...
A+ !
tiobi

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Lun 2 Sep 2013 - 7:03

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787

Aucun problème, qui peut le plus peut le moins. sans com

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty quelqu'un connait-il ce pack electrolyseur pompe doseur Astrapool pool terre ?

Message  GUILLIER Jeu 9 Jan 2014 - 3:33

Bonjour
Quelqu'un connait-il cet ensemble (750€)  Basketball
selclear30 Electrolyseur Astralpool Selclear 30m3 , 9 g / heure ,auto nettoyant , besoin de 4g de sel par litre
microph Pompe doseuse Astralpool Micro PH , avec sonde , solution et kit complet d'installation
poolterre50 scp 50 mm
et peut-il remplacer avantageusement l'ensemble ci dessous affraid
Pack électrolyseur au sel s60 et ph first O'Clair (802€)

Merci pour vos réponses
DG

GUILLIER
Baigneur amateur
Baigneur amateur

Nombre de messages : 149
Localisation : milonga
Date d'inscription : 21/11/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Jeu 9 Jan 2014 - 8:52

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787
GUILLIER a écrit:Bonjour
Quelqu'un connait-il cet ensemble (750€)  Basketball
selclear30 Electrolyseur Astralpool Selclear 30m3 , 9 g / heure ,auto nettoyant , besoin de 4g de sel par litre
microph Pompe doseuse Astralpool Micro PH , avec sonde , solution et kit complet d'installation
poolterre50 scp 50 mm
et peut-il remplacer avantageusement l'ensemble ci dessous affraid
Pack électrolyseur au sel s60 et ph first O'Clair (802€)

Ça peut remplacer mais pas avantageusement, il faudrait que la difference de prix soit bien supérieur.

Je doute aussi que le SAV Astral puisse rivaliser avec Pool Tech.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  GUILLIER Jeu 9 Jan 2014 - 9:20

Merci Paulo

Et le doute s'installe petit à petit  No entre les personnes qui ont l'expérience de certains matériels et les pros qui jurent leurs grands dieux qu'ils sont dans le vrai en proposant les leurs  confused

DG

GUILLIER
Baigneur amateur
Baigneur amateur

Nombre de messages : 149
Localisation : milonga
Date d'inscription : 21/11/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Jeu 9 Jan 2014 - 10:32

C'est vrai qu'il y a une très grosse difference, l'un est un Pro qui veux te vendre un produit, pas spécialement le meilleur mais surement celui qu'il a le plus de marge.

De l'autre un ou des utilisateurs qui n'apportent que leur expérience sur un ou deux produits ou les oui-dire d'autres utilisateurs.

Plus tu vas avancer dans tes choix plus tu vas douter mais tu seras obligé de choisir en final et les vendeurs sont toujours de beaux parleurs.  lol!

Mon électrolyse je ne l'ai que depuis une saison et je n'ai pas fini les réglages malgrés un programme spécial que m'a fait Pool-Tech, donc bien sûr comme peu de SAV aurait fait la même chose leur réactivité me fais privilégier Pool-Tech.

Mon précédent électrolyseur (moins de 4 saisons 1100€ en 2008) était complètement inadapté à mon bassin car trop peu de réglage et un fonctionnement aléatoire donc je dirais à bannir.

Tu devrais comparer les notices techniques des deux appareil pour voir les réglages possible car avec un abri c'est un casse-tête chinois.

Ensuite tu couche sur un papier les + et les - de chaque appareil, déjà tu va dégrossir.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709





Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  GUILLIER Jeu 9 Jan 2014 - 11:02

Bonjour Paulo
Tu as raison mais comme tu le fais remarquer à un moment ou à un autre il faut choisir (mon but étant que la piscine soit saine de manière plus ou moins automatique maison secondaire oblige et même si je mets une caméra wifi avec un contrôle via internet pour surveiller les éléments je ne pourrais faire qu'un constat de dysfonctionnement).

Il est vrai que tu m'avais informé que le Pack électrolyseur au sel s60 et ph first O'Clair (802€) était un bon choix, Je vais donc te suivre dans ce choix ?
Quant à dégrossir un produit par rapport à un autre (je préfère me fier aux posteurs qui devraient par leurs expériences avoir un avis plus objectif qu'un jugement sur le papier) Rolling Eyes
De même concernant un abri (quel compromis doit on en tirer) si nous devons composer avec divers éléments,  la sécurité (j'ai 5 petits enfants tous plus ou moins terribles et je ne tiens pas à  un accident),  m'aider à chauffer ma piscine (l'abri en est un même si additionné à une PAC) et être dans les clous vis à vis de la loi  etc........ interogation On à beau faire un brainstorming sur chaque sujet on revient toujours sur une décision à prendre  affraid

GUILLIER
Baigneur amateur
Baigneur amateur

Nombre de messages : 149
Localisation : milonga
Date d'inscription : 21/11/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Retour sur une question concernant le raccordement du PH Perfect

Message  tiobi Sam 12 Juil 2014 - 19:33

Paulo-77 a écrit:Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787
tiobi a écrit: Voilà Paulo, si effectivement tu te sens de compléter le schéma que tu m'avais adressé je suis preneur ! Laughing Alors il faut une prise de courant pour le ph perfect c'est ça ?

Oui c'est bien ça

Laquelle est relié sur un dijoncteur 2A,

et l'electrolyseur l'est directement sur la pompe c'est ça, avec le même dijoncteur pour les 2 ?

Affirmatif
Il te restera un disjoncteur pour la PAC et un contacteur jour/nuit pour l'asservissement.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Bonsoir, depuis peu en vacances, je reprends les travaux et finalise actuellement ma piscine eva (liner finalement repoussé au lundi 21, dû au mauvais temps ces derniers jours). Je remercie encore chaleureusement tous ceux, notamment Paulo peu avare de longs et précieux conseils, de m'avoir ainsi permis d'avancer plus sereinement.

Justement Paulo, si tu lis ce message, j'aimerais revenir avec toi (pour être sûr de ne pas m'être planté!) sur le branchement de mon zodiac PH PERFECT, plus précisément la question du cable (2 fils) d'asservissement... Tu m'avais bien conseillé sur celui de l'alimentation (ph, n, terre) via une prise issue d'un dij 2A, mais je n'avais à l'époque pas tilté que l'asservissement était tout aussi nécessaire (c'était pour moi l'un ou l'autre !  Neutral ). J'ai donc pris conscience il y a peu de la nécessité d'en tenir compte (ce que tu appelles double branchement). Seulement la notice indique son branchement sur un contacteur... Que wat ne fournit pas, ce dont s'était déjà étonné l'un des forumeurs, qui soulevait le problème de devoir changer toute l'horloge au cas où son contact proprement dit venait à trop chauffer... Bref sans ce fameux contacteur (que je nommerai contacteur filtration), mais tout en disposant d'un autre contacteur (que j'appelle contacteur PAC) que tu m'avais conseillé pour l'asservissement à la PAC de la pompe filtration, s'est posé pour moi la question du branchement de ce câble asservissement de mon ph perfect... Je l'ai pour l'instant branché directement à la pompe, sans l'emmener au tableau (pour le brancher, alors, comme la pompe, ou le brancher sur "le contacteur pac")... Question : est-je bien fait ?? Un doute lié à la puissance de ma pompe, une P75 de 1100 w. Voilà, Merci beaucoup !

Je ne manquerai pas naturellement de poster par la suite quelque photos du projet bientôt bouclé Laughing, et d'animer (à mon humble niveau) bien plus que je ne le fais actuellement cet excellent forum!

tiobi
Petit baigneur
Petit baigneur

Nombre de messages : 80
Localisation : beaune
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Paulo-17 Sam 12 Juil 2014 - 21:50

Branchement électrique PAC, electrolyseur et contrôleur PH 1301310943382112410819787

Tu me fais une photo de ton tableau (une belle bien cadrée) pour voir les dispositifs et les branchements et je t'indiquerais comment améliorer l'ensemble pour ne pas griller l'horloge en cas de surintensité.

D'alimenter la commande du Zodiac en parallèle avec la pompe de filtration est correct.

Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709


Branchement électrique PAC, electrolyseur et contrôleur PH 091026114230211244722717
Branchement électrique PAC, electrolyseur et contrôleur PH 100811093406211246548709
Paulo-17
Paulo-17
Admin

Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

https://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Branchement électrique PAC, electrolyseur et contrôleur PH Empty Re: Branchement électrique PAC, electrolyseur et contrôleur PH

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
