asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Mar 4 Aoû 2015 - 13:13

Salut à tous ! hello
Je dois réaliser mon branchement électrique d'asservissement de mon régul ph sur la pompe au niveau du boitier wat, où dois je brancher mes deux fils un bleu et un marron de mon régul ph ???
Merci à +
Benny
plongeon


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Paulo-77 le Mar 4 Aoû 2015 - 22:18



Logiquement tu as une prise qui se raccorde en direct sur une alimentation permanente et les deux fils d'asservissement tu les raccorde en parallèle sur le même emplacement que ta pompe de filtration en respectant phase et neutre.




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Mer 5 Aoû 2015 - 6:43

Salut paulo !
Merci de ta réponse, effectivement j'ai bien un branchement prise prévu en direct plus l'asservissement.
La phase c'est bien le marron d'après toi ??? je l'ai met donc dans les mêmes emplacements sur l' interdifférentiel pompe.
Ravi de t'avoir de nouveau lu !!! lol!
Merci Merci Merci
piscine piscine piscine


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Paulo-77 le Mer 5 Aoû 2015 - 7:00



Benny01 a écrit:
La phase c'est bien le marron d'après toi ??? je l'ai met donc dans les mêmes emplacements sur l' interdifférentiel pompe.
Non pas sur interrupteur différentiel, sur les bornes prévu pour la pompe, le marron est bien la phase.
Fais une photo de ton tableau sans capot je te confirmerais.





Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Mer 5 Aoû 2015 - 7:05

Salut !
Il me semblait bien que je comprenais pas grande chose dans la nomenclature et la technique électrique !!
Je prendrai une photo et la posterai avant de faire une bêtise !!!
Ciaoooo et Merci !
Benny


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Mer 5 Aoû 2015 - 20:30

Paulo, le message de elchonchon au dessus de mon sujet montre exactement le même boitier wat que moi ! Si tu veux bien le regarder par la même occasion ! Bye Merci par avance .


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Jeu 6 Aoû 2015 - 12:40

hello Paulo ,
Veux tu quand même une photo perso de mon boitier wat ou celle de elchonchon te suffit ???
A +++
benny


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Paulo-77 le Jeu 6 Aoû 2015 - 14:24

Benny01 a écrit:hello Paulo ,
Veux tu quand même une photo perso de mon boitier wat ou celle de elchonchon te suffit ???
A +++
benny



Non si c'est exactement le même, par contre un scan de la page de la notice concernant les branchements m'aiderait bien pour comprendre comment Wat voit les branchements du spot, à moins que El Chonchon ne m'ai pas tout dit et qu'il ai un Escalight ou autres options d'éclairage Question Question , dans ce cas 2 inter. et 1 commutateur est complètement normal.

A moins que tu puisse m'envoyer par mail la notice au format numérique ce qui serait encore mieux. cheers




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Jeu 6 Aoû 2015 - 14:39

salut,
je pense qu'il a comme moi à gauche escalight au milieu spot piscine et à droite la pompe 3 positions.
Je regarde pour cette notice !
Merci encore.
Ciao


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  El Chonchon le Ven 7 Aoû 2015 - 21:36

Et ben non!!!!! J'ai bien 3interupteurs mais pas d'escalight!!!! Mon interrupteur de gauche sur le boîtier me sert donc à rien...... Shocked

El Chonchon
Bébé nageur
Bébé nageur

Nombre de messages : 19
Localisation : Lanouaille
Date d'inscription : 16/01/2015

Revenir en haut Aller en bas

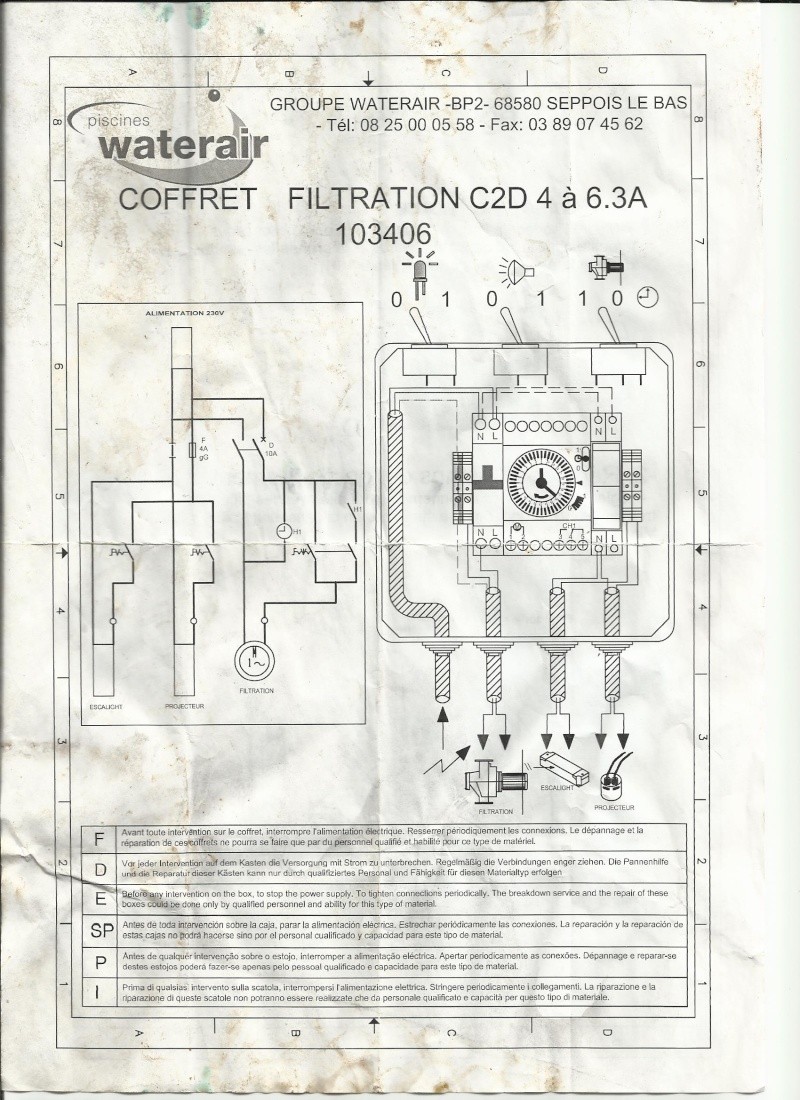

schéma wat benny

Message  Benny01 le Lun 21 Sep 2015 - 19:11

Salut Paulo !!!  hello
J'ai légèrement tarder à t'envoyer le schéma !!! boulet2
Le voici donc ! et en + très propre comme tu peux le voir !!!  lol!  lol!
Merci  de ta réponse
a + benny




Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Paulo-77 le Mar 22 Sep 2015 - 22:27







Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Lun 28 Sep 2015 - 10:13

Salut Paulo ! hello
As tu eu le temps de regarder le schéma ?
Merci à +
benny


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Paulo-77 le Lun 28 Sep 2015 - 11:39



Benny01 a écrit:As tu eu le temps de regarder le schéma ?

Le schéma n'était que pour voir les raccordements des éclairages car ma version était obsolète,
pour moi le restant était une affaire classée.  lol!


Paulo-77 a écrit:Logiquement tu as une prise qui se raccorde en direct sur une alimentation permanente et les deux fils d'asservissement tu les raccorde en parallèle sur le même emplacement que ta pompe de filtration en respectant phase et neutre.

Benny01 a écrit:
La phase c'est bien le marron d'après toi ??? je l'ai met donc dans les mêmes emplacements sur l' interdifférentiel pompe.
Paulo-77 a écrit:Non pas sur interrupteur différentiel, sur les bornes prévu pour la pompe, le marron est bien la phase.

Je ne voyais rien d'autre à ajouter.  study




Mon Blog : http://paulo-77.skyrock.com/  Mise à jour le 15 mai 2017

avatar
Paulo-77
Admin

Nombre de messages : 13321
Age : 66
Localisation : Charente Maritime
Date d'inscription : 28/07/2008

http://paulo-77.skyrock.com/

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Benny01 le Lun 28 Sep 2015 - 13:20

sorry boulet1
a ++++
benny


Céline 8-3 standard - escalier Roman escalight gris - projecteur led multicolore - liner gris - bonde de fond - deux refoulements dont un balnéo dans roman - abri piscine abrideal mezzo 4 modules - local technique dans sous sol avec pompe P75 et filtre classique à cartouche - terrasse composite sur dalle béton
avatar
Benny01
Baigneur amateur
Baigneur amateur

Nombre de messages : 129
Age : 40
Localisation : Bourg-en-Bresse
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: asservissement régul ph isipool ph-L3 sur pompe filtration boitier wat

Message  Paulo-77 le Lun 28 Sep 2015 - 14:41



Mais si tu as un doute, n'hésite pas à demander. lol!
